Ventiladores para ventilación: una visión general de las

La selección del ventilador para el sistema de ventilación es uno de los momentos más importantes al diseñar circuitos de intercambio de aire. Es extremadamente importante que el dispositivo seleccionado proporcione el rendimiento necesario y que la entrada / extracción de aire se realice en la cantidad correcta.

A continuación, consideramos qué tipos de ventiladores para ventilación se utilizan en diferentes situaciones, y también damos algunos consejos sobre la instalación de unidades para las necesidades domésticas.

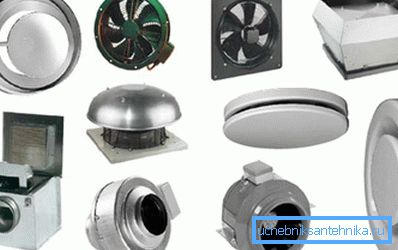

El flujo y el escape pueden proporcionarse utilizando una variedad de dispositivos.

Variedades de modelos.

Radial

Las estructuras radiales se denominan dispositivos, en las cuales las partes de trabajo (las cuchillas) están ubicadas en la llanta. El borde mismo gira alrededor de un eje, creando una corriente de aire a alta presión.

Presta atencion En la mayoría de los casos, dichos sistemas se instalan fuera de las instalaciones, en el techo o en las consolas de pared remotas. La instalación interna de ventiladores radiales se justifica solo en el piso técnico.

La eficiencia de dicho dispositivo, así como otros parámetros, está determinada por la forma de las paletas de admisión de aire.

  • Los modelos con hojas curvadas hacia atrás en relación con la dirección de rotación de la llanta, demuestran una buena eficiencia solo cuando se trabaja con aire limpio. Muy a menudo, este diseño tiene un ventilador para ventilación. Con respecto a las ventajas de este modelo, lo más importante debe considerarse un bajo nivel de ruido cuando se trabaja incluso en el límite de potencia.
  • Las cuchillas rectas (radial y desviada hacia atrás) se usan a menudo en la construcción de sistemas para la eliminación de aire contaminado.. La configuración del impulsor evita el ingreso de contaminantes a las partes giratorias del eje y la llanta, lo que reduce significativamente el desgaste de las piezas y facilita el mantenimiento preventivo.
  • Las cuchillas curvadas hacia adelante proporcionan una alta eficiencia de intercambio de aire incluso a una presión relativamente baja. La forma de la parte del ala permite lograr un buen rendimiento en términos del tamaño relativamente pequeño del dispositivo, debido a que tales diseños son los preferidos en el diseño de sistemas de intercambio de aire doméstico.
Patrón de flujo de aire

Las ventajas generales de este tipo de dispositivo incluyen una buena inyección de aire, lo que garantiza su entrada excesiva, lo que significa que se crean las condiciones para el buen funcionamiento del escape.

Axial

Ventilador axial (axial): el modelo más común que se usa en la mayoría de los dispositivos de escape. Estos dispositivos están equipados con campanas de extracción, sistemas de flujo forzado, techos, ventiladores de piso, etc.

La colocación de las cuchillas en el canal conduce a una disminución de las pérdidas.

El diseño de este tipo de dispositivo es bastante simple:

  • El par, como en el caso anterior, se transmite al eje del mecanismo.
  • Inmediatamente unido al eje de la pala (el llamado tipo de acoplamiento de la hélice). El volumen de aire transportado depende de la forma y el tamaño de las aspas, lo que explica la variedad de modelos en el mercado.
  • Por otro lado, el montaje de las cuchillas directamente en el eje conlleva pérdidas significativas de rendimiento, porque la mayoría de las veces el ventilador de ventilación axial se monta en una carcasa cilíndrica o en un conducto con espacios mínimos entre las paredes y las cuchillas.

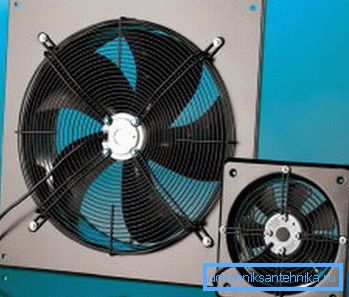

Ventiladores axiales del sistema de ventilación residencial.

Presta atencion Para aumentar la productividad, las cuchillas de guía a menudo se instalan detrás de la parte de la hélice. El montaje del sistema de intercambio de aire en la cocina o el baño se puede hacer con sus propias manos, tomando las placas de acero galvanizado como piezas.

Diagonal

Un ventilador diagonal es el resultado de combinar los principios mediante los cuales se construyen los modelos axiales y radiales:

  • Las cuchillas fijadas en un ángulo grande están montadas en el impulsor.
  • Cuando la rueda gira, la presión aumenta debido a un aumento en la fuerza centrífuga.
  • Además, cuanto mayor sea la velocidad de rotación del ventilador, mayor será la presión inyectada.

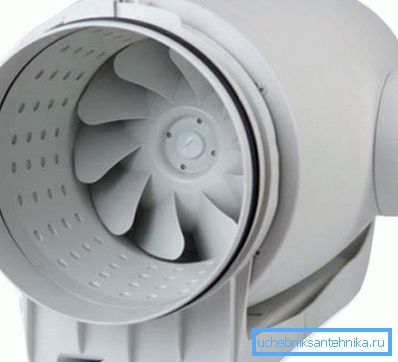

Parte diagonal de trabajo del sistema de eliminación de humos.

En cuanto al alcance de estos dispositivos, es muy limitado. Como regla general, los ventiladores centrífugos para sistemas de ventilación en sistemas de enfriamiento de aire forzado, así como en circuitos de entrada de gran volumen.

Diametral

Los dispositivos diamétricos son muy diferentes en apariencia a otros dispositivos que se usan para proporcionar entrada y salida:

  • El impulsor es una varilla o cilindro de diámetro relativamente pequeño.
  • Las paletas de admisión de aire están montadas en la varilla o en la pared exterior del cilindro. Pueden tener un perfil muy diferente, pero los modelos más utilizados son con cuchillas curvadas en la dirección del flujo de aire.
  • El aire pasa desde el exterior del ventilador, porque para aumentar la presión, las piezas móviles generalmente se colocan en alojamientos especiales.
Dispositivos diametricos

Este diseño le permite mover grandes volúmenes de aire. Por esta razón, los ventiladores diametral se utilizan donde es necesario instalar dispositivos relativamente compactos, por ejemplo, al organizar cortinas de aire, etc.

Presta atencion La desventaja clave de los modelos diagonales y diametral es la alta complejidad, debido a que el precio de los dispositivos también resulta bastante grande. La mayoría de las veces se utilizan en redes de intercambio de aire industrial, así como en la organización de los circuitos de ventilación de los edificios de apartamentos modernos.

Consejos para elegir

Recomendaciones de instalación

En la mayoría de los casos, los locales residenciales (casas privadas y apartamentos) no se completan con ventilación forzada. Esto se debe al hecho de que durante el proceso de diseño, se tiene en cuenta la denominada ventilación ranurada, la difusión de aire a través de fugas en los marcos de ventanas y puertas.

Sin embargo, la instalación de ventanas selladas modernas, así como puertas exteriores con circuitos de sellado minimiza la cantidad de aire entrante y el flujo se detiene casi por completo. Como resultado, los estándares de intercambio de aire no se cumplen, aproximadamente, lo que afecta nuestra salud.

Flujo y escape en el apartamento.

Por otro lado, después de varios años de funcionamiento de los conductos de escape sin un mantenimiento adecuado, su rendimiento se reduce significativamente. Como resultado, ni el flujo de entrada ni el extractor funcionan de manera efectiva, y el aire en las viviendas se vuelve obsoleto y prácticamente inadecuado para respirar.

La salida será para garantizar el flujo de aire (ventilación o instalación de válvulas especiales) y la instalación de dispositivos de escape especiales.

Como regla general, tales dispositivos están montados:

  • En las cocinas. En primer lugar, se trata de campanas de extracción que eliminan el humo y el vapor del espacio sobre la estufa, así como ventiladores especiales en las ventanas de la cocina.
Foto abanico para el baño.
  • En los baños. Aquí, más a menudo, una rejilla de ventilación con un ventilador se fija debajo del techo, lo que le permite deshacerse rápidamente de los olores desagradables.

Presta atencion Además, la ventilación forzada del baño normaliza el régimen de humedad, lo que le permite proteger la habitación contra la infección por hongos. Naturalmente, la alta humedad del aire de escape también debe tenerse en cuenta, ya que las instrucciones recomiendan instalar dispositivos con buena impermeabilización aquí.

  • En talleres y otras salas., que necesitan una capucha operativa.

Además de las instalaciones mencionadas, las válvulas de pared complejas con mecanismos de ventilación se han popularizado recientemente. Los modelos más modernos de tales válvulas pueden operar tanto en el modo de entrada como en el modo de extracción de aire de escape.

Suministro de pared y válvula de escape.

Definición de parámetros

La cuestión de cómo calcular la potencia del ventilador para la ventilación es más relevante en el diseño de locales industriales y edificios públicos: aquí es donde se ubica constantemente un gran número de personas, y el consumo de oxígeno por unidad de tiempo será significativo.

Para viviendas comunes, el cálculo será bastante simple, ya que las posibilidades de ajuste natural son mucho mayores aquí.

Las instrucciones para determinar los parámetros involucran el uso de la siguiente fórmula:

L = Lnorma * N, donde:

  • L es el volumen de aire requerido, m3/ h
  • Lnorma - la tasa de consumo de aire por una persona por unidad de tiempo (según SNiP 41 - 01-2003, este valor es de 60 m3/ h)
  • N - el número máximo de personas que pueden estar en la habitación.

Además, para mejorar la eficiencia, puede utilizar el multiplicador de la tasa de cambio de aire (para salas de estar - 1-2, para oficinas - 2-3, para áreas de producción - 4 y más).

Al multiplicar la cifra obtenida en el caso anterior por el factor correspondiente, obtenemos el rendimiento recomendado de la unidad de ventilación. Entonces solo tendremos que comparar el resultado del cálculo con los parámetros técnicos de los modelos disponibles en el mercado y elegir el adecuado.

Conclusión

La información sobre cómo elegir un ventilador para ventilación, y qué tipo usar en una situación dada, será útil, en primer lugar, para aquellos que planean diseñar todas las comunicaciones de su hogar.

Para un conocimiento más detallado de la gama de equipos de intercambio de aire, así como de las complejidades de la disposición de las redes de ventilación, recomendamos ver el video en este artículo.
