Ventilación y aire acondicionado: cómo proporcionar a su

Para una operación cómoda de una casa de campo moderna o apartamento urbano, se necesitan muchas redes de ingeniería diferentes: electricidad, calefacción, suministro de agua, alcantarillado, televisión e Internet. Los sistemas de aire acondicionado y ventilación también son una parte integral de las viviendas modernas.

A pesar de la complejidad, al tener ciertas habilidades, puede diseñarse con sus propias manos. Las instrucciones dadas en este artículo le proporcionarán todos los conocimientos teóricos necesarios.

El microclima y sus características.

La comodidad en la casa y la comodidad de sus habitantes dependen de una variedad de parámetros ambientales: temperatura, humedad, nivel de ruido, etc. Juntos conforman el concepto de microclima. Los estándares existentes en nuestro país están consagrados en diversos documentos regulatorios en el campo de la construcción (SNiP para ventilación y aire acondicionado, GOST para equipos de calefacción, empresas conjuntas para la instalación de sistemas de ingeniería, etc.).

Teniendo en cuenta que el tema de este material es el aire acondicionado y la ventilación, nos detendremos solo en ciertas características que afectan el microclima en un edificio residencial o comercial:

• temperatura del aire;
• su composición;
• humedad;
• limpieza

Según SNiP 41.01-2003, los valores estándar de las características anteriores son los siguientes:

1. La temperatura del aire es de 20 a 22 grados centígrados. Este parámetro es establecido por las autoridades sanitarias estatales y se considera óptimo para la vida humana normal, la vida, el descanso y el trabajo.

Como regla general, para elevar la temperatura del aire en la habitación, se utilizan sistemas de calefacción y, para reducirla, se utiliza una red de conductos de ventilación y acondicionadores de aire. Los más efectivos son los complejos de control de microclima, que incluyen controladores automáticos para ventilación y aire acondicionado. Le permiten ajustar el funcionamiento del equipo sin intervención humana, en función de la información recibida de sensores externos.

1. Humedad del aire del 60 al 80%. Este parámetro está regulado exclusivamente por el sistema de ventilación. A veces se utilizan estabilizadores de humedad especiales, que están conectados a los conductos de ventilación. También utiliza circuitos de control automático con sensores.
2. La composición química del aire. El cuerpo humano es muy sensible a la materia extraña y al polvo en el aire. Por lo tanto, las masas de aire que entran a la habitación deben filtrarse de partículas sólidas y gases que pueden ser perjudiciales para la salud.

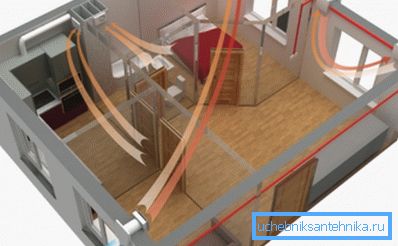

1. Distribución uniforme del calor en las habitaciones.. Una de las tareas más importantes del sistema de ventilación es garantizar la misma temperatura en toda la casa (apartamento). Un sistema adecuadamente diseñado, equipado con puertos de entrada, desbordamiento y escape, permite la mezcla de aire frío y caliente.

Para lograr el máximo efecto de las redes enumeradas anteriormente, deben funcionar sin problemas. La mejor solución sería combinarlos en un solo sistema conectado al complejo de software y hardware de Smart House.

Aunque el precio de la implementación de un esquema de este tipo será considerable, esta decisión se verá recompensada en el futuro, ya que el ahorro de energía en los sistemas de ventilación y aire acondicionado puede reducir significativamente el costo de los servicios públicos.

Sugerencia El mayor efecto del uso de sistemas de control automático se puede lograr en grandes edificios residenciales, grandes instalaciones comerciales e industriales, donde el costo de la ventilación y el aire acondicionado de las instalaciones es uno de los artículos de mayor gasto.

Descripción de los sistemas de control de clima.

Ventilación

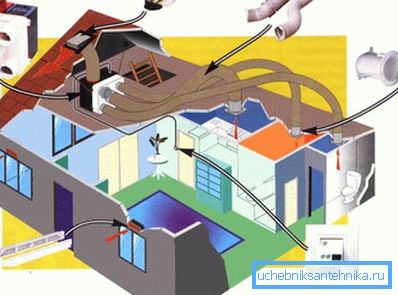

El sistema de intercambio de aire en locales residenciales y comerciales es un conjunto complejo de varios equipos y conductos de aire, combinados en una sola red.

De acuerdo con la normativa vigente, la ventilación se divide en varios tipos según los distintos criterios de clasificación:

1. A modo de organizar el flujo de aire:

• natural: el empuje se produce debido a la diferencia de presión y temperatura dentro y fuera de la habitación;
• Mecánico: el movimiento del aire se realiza con la ayuda de ventiladores instalados en o en conductos de aire.

1. Por propósito de la creación:

• entrada
• escape
• comprensivo

1. Por aplicación:

• individual: se utiliza para proporcionar aire limpio para un apartamento o una casa privada;
• Público: utilizado para la ventilación de instalaciones comerciales e industriales.

El diseño y la instalación de la red de ventilación deben recibir mayor atención. Desde el equipo utilizado, así como la configuración y el tamaño de los conductos de aire, su eficiencia depende en gran medida. Para sistemas de ventilación individuales, es aconsejable utilizar equipos universales que calienten, enfríen y filtren el flujo de aire.

Sugerencia Cuanto más cualitativamente se fabrique esta red de ingeniería, es menos probable que necesite reparar la ventilación y el aire acondicionado en un futuro cercano. Solo será suficiente para limpiarlo periódicamente.

Aire acondicionado

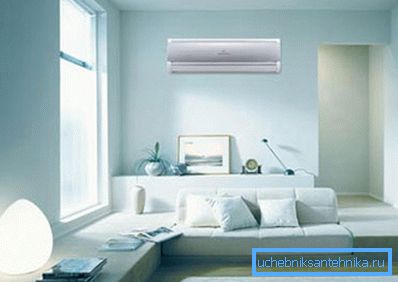

El sistema de suministro de aire limpio a las habitaciones y la eliminación de los viejos no es suficiente para garantizar la comodidad en la casa. En verano, la temperatura fuera de la habitación sube bastante, porque las masas de aire deben enfriarse antes de que lleguen a la habitación. Estas tareas están diseñadas para realizar equipos de acondicionamiento.

En la mayoría de los casos, los enfriadores de aire domésticos existentes ya están equipados con instrumentos y sensores que configuran el caudal de aire de manera independiente, lo que regula su temperatura, la humedad y la filtración.

La industria moderna produce los siguientes tipos de sistemas de aire acondicionado:

1. Hogar, tecnología y producción. Los primeros se utilizan en los sistemas de control de microclima de viviendas individuales, y los segundos y terceros se montan para enfriar masas de aire en centros comerciales, talleres, almacenes y otras instalaciones similares. Su característica es alta potencia y rendimiento, así como muchas características adicionales.
2. Local y centralizado.. Se utilizan para enfriar el aire en una habitación o para acondicionar los flujos que, a través de conductos de ventilación, se extienden a todo el edificio.
3. Móvil y estacionario. El primero se puede transportar a cualquier local, el segundo se puede instalar una vez y no se puede mover sin un desmontaje previo.
4. Recirculación (use el aire de la habitación, formando un circuito cerrado) y flujo directo (enfríe el flujo, aspirado desde la calle).
5. Zona única y multizona. En este último caso, el equipo de refrigeración es un solo módulo y los bloques se instalan en la sala, lo que le permite establecer diferentes parámetros para la temperatura del aire, la intensidad del flujo de aire y su dirección.

Además, los sistemas de acondicionamiento se dividen en tipos según sus características de diseño:

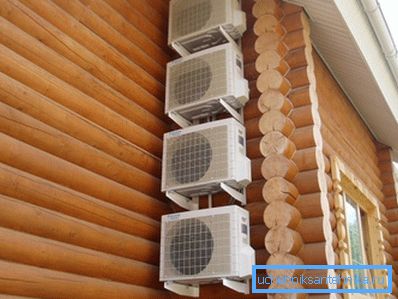

1. Sistemas divididos. Tales enfriadores de aire son muy comunes. Se utilizan tanto para el equipamiento de viviendas individuales como para el enfriamiento de complejos industriales. Se diferencian en potencia y volumen de los locales atendidos.

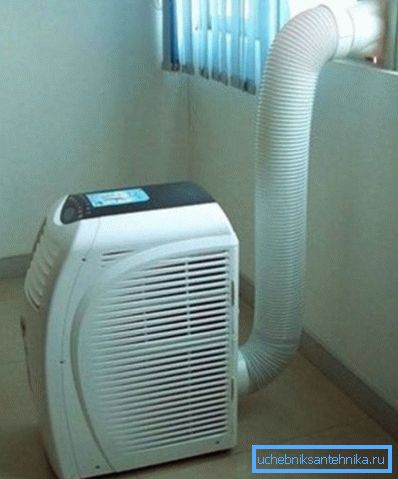

2. Climatizadores de suelo y ventana.. Las características de su apariencia y método de instalación están claras a partir de los nombres. Los modelos compactos que se instalan en las aberturas de las ventanas o se colocan directamente dentro de la habitación no requieren una violación de la integridad de las paredes, lo que facilita la instalación.

1. Dispositivos industriales montados en minas especiales o instalaciones técnicas.. En la mayoría de los casos, estos acondicionadores de aire se utilizan para enfriar edificios industriales y locales comerciales (tiendas, centros de entretenimiento, etc.).
2. Finecoles y Enfriadores.. Estos son los sistemas más poderosos y costosos que se utilizan en sistemas complejos de control de microclima de grandes áreas.

Características autoinstalación de ventilación.

Canales de entrada

Sea cual sea el sistema de ventilación que prefiera, no funcionará correctamente sin el flujo de aire en la habitación.

Anteriormente, las masas de aire provenían de la infiltración, la penetración a través de grietas, grietas y poros en estructuras de edificios. Sin embargo, los materiales de construcción modernos y los bloques de ventanas herméticos son prácticamente herméticos, por lo que es necesario organizar canales entrantes adicionales.

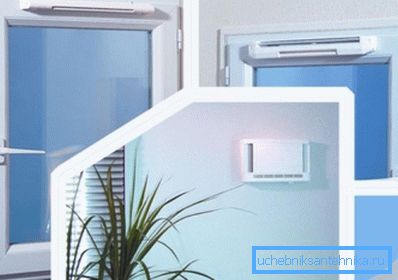

Hay varios tipos de válvulas que proporcionan flujo de aire:

1. Windowed - montado en la parte superior del bloque de la ventana, para el cual hay un agujero que se hará. También se venden ventanas poliméricas con válvulas ya fijas, lo que le ahorra tener que hacer este trabajo usted mismo.
2. Subventana. Consisten en un conducto de aire, cuya parte exterior está protegida por una rejilla decorativa, y la parte interior está equipada con una válvula con un filtro con el que puede ajustar la intensidad del flujo de aire.
3. Nadokonnye. El diseño es similar a los anteriores, pero menos efectivo, ya que el aire entrante no es calentado por el radiador de calefacción central.

Si es necesario equipar el sistema de ventilación de suministro más eficiente, se recomienda instalar una válvula de entrada equipada con un ventilador eléctrico. Sin embargo, en este caso, debe cuidar el aislamiento acústico de alta calidad, ya que el zumbido del motor de este dispositivo no agrega comodidad en el interior.

Sugerencia Antes de instalar ventilación mecánica, considere comprar un recuperador de calor, que le permita calentar el flujo de aire entrante a través del aire saliente, sin mezclarlos. Esto permite reducir el costo de los servicios de calefacción.

Instalación de conductos de aire.

Los conductos de ventilación están hechos de los siguientes materiales:

• poliuretano;
• cloruro de polivinilo;
• hojalata
• polipropileno

También hay variedades de tuberías de aire hechas de cobre o textiles, que, además de sus altas características técnicas, tienen un aspecto atractivo.

La forma de los conductos de aire es cuadrada, redonda y rectangular. Para organizar giros, desvíos, curvas y horquillas, se utilizan una variedad de piezas con forma. Además, durante la instalación de conductos de aire en lugares de difícil acceso, puede utilizar piezas flexibles hechas de papel de aluminio.

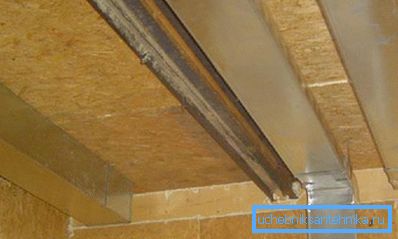

Más a menudo, los canales de ventilación están unidos al techo. Para hacer esto, use abrazaderas convencionales con sellos de goma, que reducen el nivel de vibración cuando pasan a través de los conductos de un flujo de aire fuerte.

Si el tamaño del canal de aire es más de 30 cm, use espárragos con pernos.

Al arreglar, debes seguir esta regla:

• Los canales de aire cortos se fijan con una abrazadera a cada sección;
• Los conductos de aire largos y pesados ​​requieren sujetadores de montaje cada 30-40 cm.

Montaje de ventilación

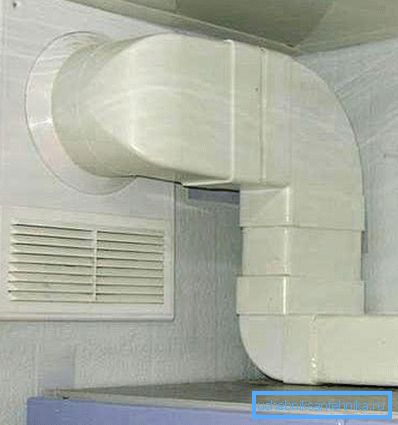

En la fabricación de la ventilación se debe tener en cuenta que los orificios de escape deben estar equipados en cada habitación o en las habitaciones "más sucias": baño, baño, cocina, despensa. De lo contrario, los olores desagradables y el humo pueden entrar en el dormitorio o sala de estar.

Para mejorar la tracción, la abertura de salida debe estar 20 cm por debajo del techo.

Conclusión

Después de revisar el material anterior, ha adquirido un amplio conocimiento que le permite diseñar de forma independiente un sistema de ventilación con aire acondicionado en su hogar o apartamento.

Visualmente, todo el proceso se demuestra en el video de este artículo.
