Ventilación silenciador de puntillas.

¿Qué nivel de ruido es aceptable para la ventilación? ¿Qué fanáticos son más tranquilos? ¿Hay alguna forma de hacer que el sistema de ventilación en general sea menos ruidoso? Tratemos de responder estas preguntas.

Normas

Comencemos con las reglas que deben cumplir con el sistema de ventilación.

Fuentes de sonido

¿Cuál podría ser la causa de la propagación del ruido a través de los canales de ventilación?

• Remolinos de aire en las palas del impulsor.. Cuanto mayor sea la velocidad, mayor será el nivel de ruido.

Nota: el volumen está influenciado no solo por las revoluciones, sino también por la forma de las cuchillas. Su optimización aerodinámica puede hacer que el dispositivo sea menos ruidoso con el mismo rendimiento.

• Rotación del casquillo de cojinete en su alojamiento.. En primer lugar, se refiere a los rodamientos: a bajas revoluciones se escuchan mucho mejor que los rodamientos planos.

• Desequilibrio del impulsor vibración. Se transmite a la carcasa del ventilador, a las paredes de los conductos y (con suficiente potencia y peso) a las estructuras de capital del edificio.
• Finalmente, la fuente de ruido aerodinámico a un cierto caudal puede ser el aire que se mueve a través del conducto.

Medidas integrales

Entonces, ¿qué puede hacer con sus propias manos para el funcionamiento silencioso del sistema de ventilación?

Ventiladores

Antes de la instalación, se comprueba el ventilador para equilibrar el impulsor. Las instrucciones son muy simples: el impulsor gira varias veces a mano. Su parada repetida en la misma posición habla de un claro desequilibrio; Si la rueda se detiene cada vez en una nueva posición, el balanceo es normal.

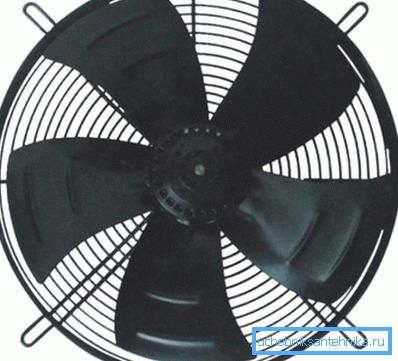

Cuanto menor sea la velocidad del impulsor en un rendimiento fijo, menor será el nivel de ruido en general. La falta de revoluciones se compensa cambiando el ángulo de ataque de las cuchillas, su forma, área y, lo más importante, el diámetro del impulsor.

Como se mencionó anteriormente, es preferible un cojinete liso. Aquí, sin embargo, hay un problema: con la misma mano de obra y el mismo rodamiento, tiene en promedio un recurso más pequeño. Es por eso que los ventiladores de escape y ductos de fabricantes poco conocidos son una compra dudosa: su bajo precio se compensa con los costos adicionales de reparación o reemplazo en un año o dos de operación.

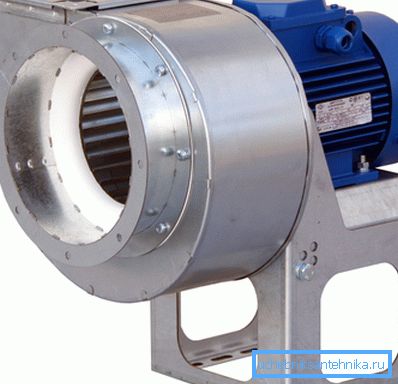

Los ventiladores axiales son generalmente más silenciosos que los ventiladores radiales. En el segundo caso, el ruido se crea debido al espacio mínimo entre el impulsor y el impulsor.

Varias recomendaciones, cuya implementación contribuirá al funcionamiento silencioso del sistema de ventilación, se pueden encontrar en SNiP 3.05.01-85.

1. Los ventiladores estacionarios están conectados al conducto con un inserto flexible (por ejemplo, de fibra de vidrio). Previene la transmisión de vibraciones.
2. Los ventiladores radiales de potencia considerable están montados sobre bases antivibratorias.
3. Cuando se acopla la transmisión de par del motor eléctrico al ventilador, sus ejes deben ser estrictamente coaxiales; con una transmisión por correa, los ejes deben ser paralelos.

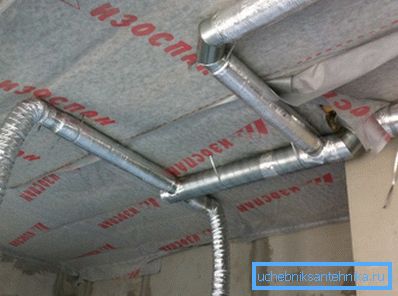

Canales de ventilación

Para ellos, el SNiP mencionado anteriormente también proporciona varios requisitos que, junto con la seguridad de la operación, están diseñados para garantizar un bajo nivel de ruido.

La inclinación de los puntos de montaje de los canales de ventilación está determinada por su tamaño, el método de conexión de los elementos y la orientación en el espacio:

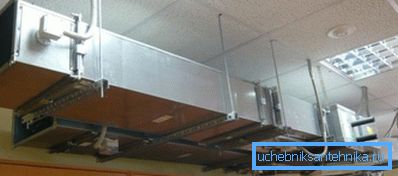

Importante: en los puntos de fijación, las suspensiones o soportes absorben parcialmente las oscilaciones acústicas. Cuanto mayores son las brechas entre ellos, mayor es la amplitud máxima de oscilación (en otras palabras, más fuerte es el ruido).

En las conexiones de la brida, todos los tornillos deben apretarse. Si la brida se mantiene en, por ejemplo, dos tornillos, es probable que se agregue un ruido metálico de los conductos al ruido del aire.

Un punto importante: la velocidad del aire en los canales de ventilación de los locales residenciales está limitada a 4 m / s. A velocidades más altas, la corriente comienza a hacer un ruido ruidoso.

Finalmente, cuanto más gruesa y masiva es la pared del conducto, peor es el sonido que conduce.

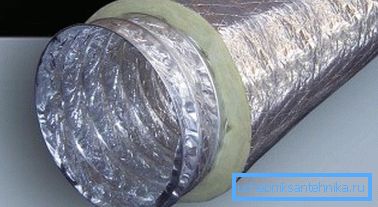

Para conductos galvanizados y tubos de plástico liviano, el aislamiento de ventilación puede ser cualquier solución de cualquier material poroso:

• Lana mineral, seguida de flejado con una chapa galvanizada.
• Cáscara de espuma o poliuretano.
• Espuma de polietileno.

Silenciadores

El absorbente de sonido (silenciador de ventilación) es un dispositivo mecánico sin complicaciones diseñado para absorber las vibraciones acústicas. En la venta amplia se pueden encontrar dos tipos de silenciadores.

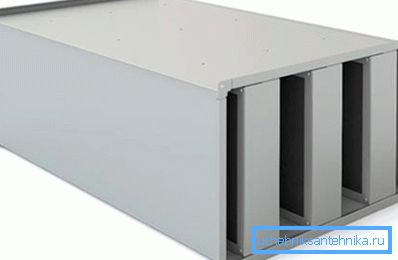

Lamelar

Ante nosotros hay una caja de hojalata, dividida por un gran número de paredes paralelas de aire. Una distancia típica entre ellos es de 75-300 mm. Las particiones están revestidas con materiales porosos que absorben el sonido; Para reducir la resistencia aerodinámica, a menudo se suministran con carenados.

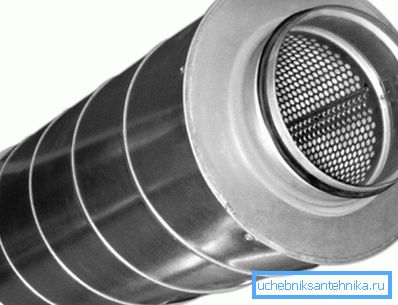

Tubular

El dispositivo es un sándwich de dos tubos. Interno: perforado, con un diámetro igual al diámetro del conducto adjunto. La cubierta exterior es sorda; El espacio entre las tuberías está lleno de materiales que absorben el sonido.

El precio de tales dispositivos comienza a partir de unos 1000 rublos. La longitud mínima razonable de la tubería es de 900-1000 milímetros.

Conclusión

Con suerte, nuestras recomendaciones ayudarán al lector a hacer que el sistema de ventilación de su hogar sea silencioso. Como de costumbre, el video en este artículo ofrecerá información temática adicional.

¡Éxitos!
