Ventilación residencial: esquemas y requisitos
¿Cómo se puede implementar la ventilación en un edificio residencial - apartamento o privado? ¿Qué dicen los códigos de construcción actuales sobre esto? ¿Qué estándares de flujo de aire deben seguirse cuando se diseña a sí mismo?
¿Cómo implementar el intercambio de aire en una casa particular? Vamos a tratar de resolverlo.

Requisitos reglamentarios
Empecemos con un estudio de las regulaciones existentes. SNiP actual para ventilación de edificios residenciales - 2.04.05-91 Calefacción, ventilación y aire acondicionado y 2.08.01-89 Edificios residenciales.
Para la comodidad del lector, reunimos los requisitos clave de los documentos.
Temperatura
Para una sala de estar, está determinada por la temperatura de los cinco días más fríos del año.
- Con su valor por encima de -31С en las habitaciones, es necesario soportar al menos + 18С.
- Cuando la temperatura de la semana más fría de cinco días está por debajo de -31 ° C, los requisitos son algo más altos: las habitaciones deben tener al menos + 20 ° C.
Para habitaciones de esquina con al menos dos paredes comunes con una calle, las tarifas son 2 grados más altas: +20 y + 22С, respectivamente.

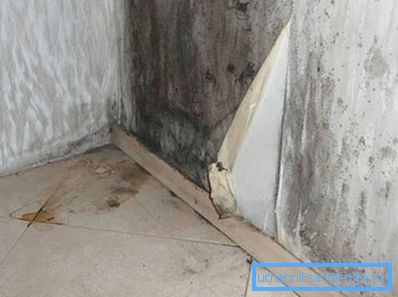

Útil: la variabilidad de los requisitos se debe al hecho de que a bajas temperaturas y al aumento de la pérdida de calor, el punto de rocío (el punto en el espesor de la estructura envolvente, donde comienza la condensación del vapor de agua) se desplaza hacia la superficie interior. Las temperaturas indicadas excluyen la congelación de la pared.

Para baños, la temperatura mínima es + 18C, para baños y duchas - +24.
Intercambio de aire
¿Cuáles son las normas de ventilación de los locales residenciales (más precisamente, la tasa de intercambio de aire en ellos)?
La habitacion | Intercambio de aire mínimo |
Sala de estar | 3 m3 / hora por área de 1 m2 |
La cocina | 60 m3 / hora para estufas eléctricas y 90 m3 / hora para estufas a gas. |
Cuarto de baño, aseo | 25 m3 / hora |
Cuarto de baño combinado | 50 m3 / hora |
Requisitos adicionales
¿Qué otros requisitos y recomendaciones se pueden encontrar en el SNiP sobre calefacción y ventilación de edificios residenciales?
- El esquema de ventilación puede prever el intercambio de aire entre habitaciones separadas. En pocas palabras, puede colocar el capó en la cocina y el flujo de aire en el dormitorio. En realidad, el documento especifica la recomendación: la ventilación por extracción debe proporcionarse en cocinas, baños, baños, inodoros y gabinetes de secado.

- La ventilación del apartamento debe estar conectada al canal de ventilación general a no menos de 2 metros del nivel del techo. La instrucción está diseñada para minimizar la posibilidad de volcarse en clima ventoso.
- Cuando se usan habitaciones separadas en una casa residencial para uso público, se suministran con su propio sistema de ventilación, no conectado con la casa.
- En las temperaturas más bajas de cinco días por debajo de -40 ° C para edificios de tres pisos y más altos, se permite el equipo de ventilación forzada con sistemas de calefacción.
- Las calderas de gas y las columnas con la descarga de productos de combustión en la ventilación general pueden instalarse solo en edificios que no tengan más de cinco pisos. Las calderas de combustible sólido y los calentadores de agua se pueden instalar solo en edificios de una y dos plantas.
- El suministro de aire se recomienda que se suministre a las instalaciones con una permanencia permanente de las personas. Lo que, de hecho, nos lleva nuevamente al esquema ya mencionado: el flujo de aire a través de las salas de estar y el escape a través de la cocina y el baño.
Como funciona
Por lo tanto, estudiamos los requisitos básicos para la ventilación de locales residenciales. ¿Y cómo es la ventilación en edificios de viviendas y casas particulares?
Edificios de apartamentos
Tradiciones
El esquema tradicional para Rusia y todo el espacio post-soviético es la ventilación natural, que utiliza la diferencia de densidad entre aire frío y caliente para el intercambio de aire. El calentamiento se expulsa a la parte superior de la habitación y de allí al canal de ventilación; La entrada de frío en las casas de construcción soviética fue proporcionada por los respiraderos para ventilación y marcos de madera sueltos.

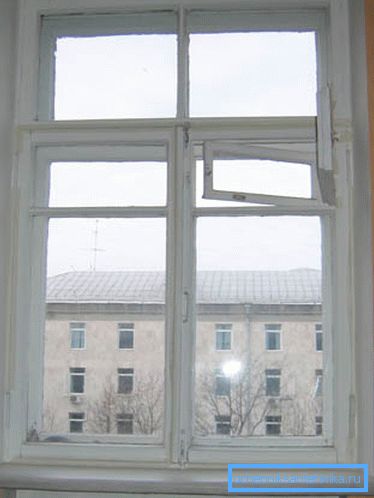

La ventilación de escape se equipó de acuerdo con el esquema ya mencionado: en baños, aseos y cocinas. Las habitaciones fueron ventiladas con aire fresco.

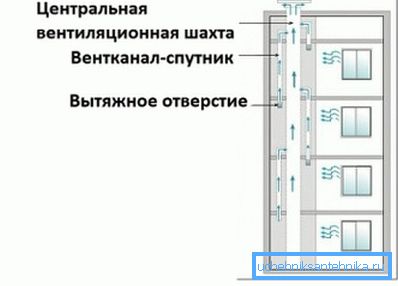

Dado que el propio canal de ventilación vertical para cada apartamento es un lujo que no está permitido en edificios de gran altura, los sistemas de ventilación de los apartamentos individuales comenzaron a combinarse mediante ejes verticales.

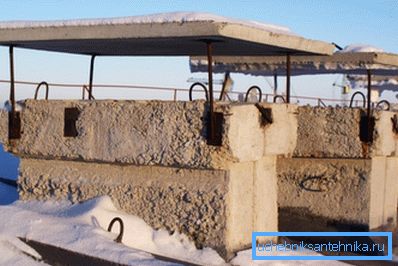

Las minas estaban unidas por un canal horizontal, que se lleva al techo y está equipado con un paraguas para protegerlo de la precipitación; la salida de cada apartamento se suministró con un corto canal vertical, un satélite que impedía el intercambio de aire entre los apartamentos.

¿Cuáles son las ventajas de tal esquema:
- Simplicidad de la construcción y, como resultado, costes de inversión mínimos.

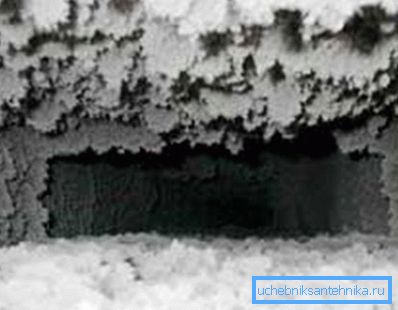

- Costes mínimos de funcionamiento. En esencia, se reducen solo a una limpieza poco frecuente de los canales de ventilación obstruidos. La causa de la obstrucción es el hollín de las estufas de gas y, rara vez, las violaciones durante los trabajos de construcción.

- El flujo de aire fresco en la habitación directamente desde la calle, sin la necesidad de ningún procesamiento intermedio.
Por supuesto, no fue sin fallas.
- En los pisos superiores, la presión que asegura el trabajo de ventilación es mínima. Desde aquí, frecuentes casos de volcamiento notorio de empuje en tiempo ventoso.
- Un canal largo con paredes ásperas (materiales tradicionales de la mina y ramas en el apartamento - ladrillo y concreto) proporciona una alta resistencia aerodinámica, lo que reduce la eficiencia de la ventilación.
- Los canales suelen tener fugas: el mortero de cemento se utiliza para conectar sus elementos. Las fugas de aire reducen aún más la tracción.
Modernidad
Recientemente, con la construcción de nuevos edificios, se ha implementado cada vez más un esquema con un ático cálido. ¿Qué aspecto tiene ella?
Los canales horizontales que conectan varias minas son cosa del pasado. En cambio, todo el ático se convirtió en una cámara de presión estática.

Importante: debido a la estabilización de la alta temperatura en el ático, uno de los principales problemas del piso superior está resuelto: el techo frío. Como resultado, se reducen los requisitos de calefacción.
Minas combinadas con grifos horizontales en una sola unidad de fabricación industrial. Esto minimiza el número de compuestos potencialmente fugas.
Liberación desde el ático se instala en cada sección de la casa. Su combinación con el cuarto de máquinas del ascensor permite, sin alterar el aspecto arquitectónico de la casa, aumentar la altura del problema hasta 2 metros desde el nivel del techo, lo que aumenta aún más la tracción.

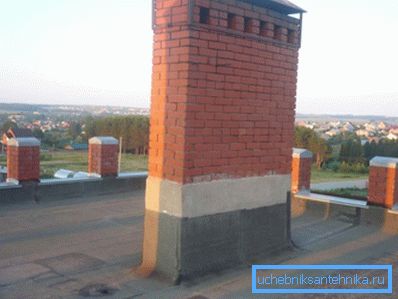

Los paraguas, que protegen la mina de la lluvia y la nieve, se han ido: causaron una caída en el empuje. En lugar de ellos, una plataforma con un drenaje en el sistema de alcantarillado se instala en la base de la mina.

La abertura de la mina en el techo adquirió una sección transversal cuadrada, que mejoró la tracción en tiempo ventoso independientemente de la dirección del viento.

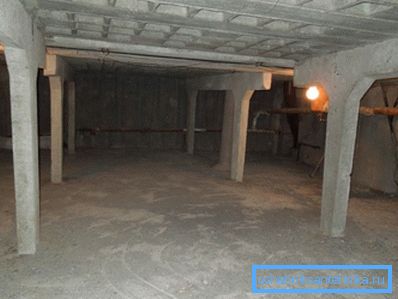

El ático, ensamblado a partir de losas de hormigón armado, comenzó a dividirse en secciones.
Resolvió por lo tanto dos problemas:
- Los flujos de aire de diferentes entradas no se pueden mezclar. Su mezcla bajo ciertas condiciones podría llevar al hecho de que el empuje en un canal aumentaría a expensas de otro canal.
- Se observaron las normas de seguridad contra incendios pertinentes: una partición ignífuga puede evitar la propagación de productos de combustión calientes durante un incendio.

¿Cuál es el resultado?
- El trabajo de ventilación en general se ha vuelto más estable, independientemente de la fuerza y dirección del viento.
- La resistencia aerodinámica del canal satelital aumentó de 1–1.5 a 6–9 Pa, lo que hizo que el intercambio de aire en los apartamentos dependiera menos del piso.

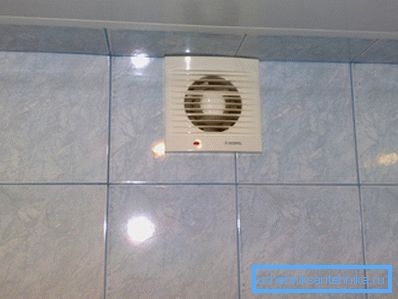

Matiz: en los dos pisos superiores, la tracción aún puede ser insuficiente, ya que los canales, satélites de la altura requerida, simplemente no se pueden acomodar. El problema se resuelve completamente al instalar ventiladores de escape en los apartamentos: en este esquema, su trabajo ya no puede llevar al hecho de que el aire de escape de un apartamento entre en el otro.

Escape forzado
El principal problema de cualquier esquema de ventilación natural es su dependencia de la fuerza del viento.
La solución a este problema es bastante obvia:
- La resistencia aerodinámica de la mina se subestima artificialmente (por ejemplo, instalando válvulas ajustables).
- El eje se suministra con un ventilador radial con sistema de reducción de ruido.
El precio del aumento de la eficiencia es un ligero aumento en los costos operativos y el valor de inversión del proyecto.
Experiencia extranjera
Un esquema de ventilación bastante interesante se implementa en edificios de varios departamentos por los constructores alemanes.
- La ventilación de escape se organiza a través de la cocina y el baño combinado.

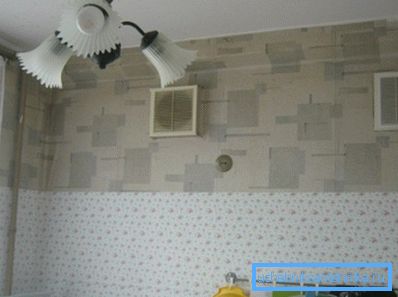

- La entrada de aire es un canal común que se abre a la habitación con varias aberturas pequeñas alrededor de su perímetro y una válvula central equipada con un solenoide y un resorte de retorno. El conducto de aire tiene una alta resistencia aerodinámica y una cámara para silenciar el sonido.

Como funciona
- En el modo de espera, la cubierta se lleva a cabo en una cantidad limitada.

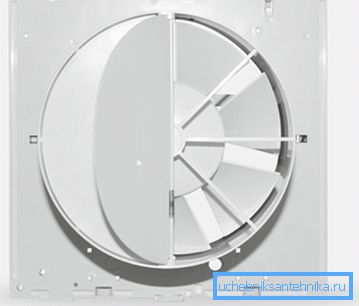

- Cuando enciende la luz en el baño o suministra energía a la válvula de la cocina a la fuerza, la capacidad de la toma de aire aumenta dramáticamente; Además, se activa la ventilación forzada.
Construcción de casas privadas
Está claro que para las casas unifamiliares no existe un esquema de ventilación general: el proyecto está hecho para una estructura específica. El autor se permitirá compartir sus propios pensamientos, respaldado por la experiencia de instalar ventilación en su casa.
Selección de esquemas
La elección se centró en la ventilación por extracción con inducción forzada y entrada de aire natural a través del sótano.
Había varios motivos.

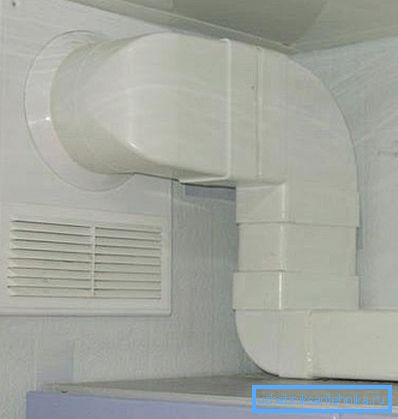

- La ventilación de escape implica la colocación de un solo canal.. Suministro y escape: dos, lo que significa una cantidad mucho mayor de trabajo y daños a las reparaciones ya realizadas.

Debe aclararse: en este caso, el canal de escape de aire ya ha sido. En esta función, el surco disfrazado por los constructores entre la viga, en la que se apoyaban las losas del piso, y la pared exterior, aparecieron. Solo era necesario perforar agujeros para la entrada de aire y organizar el escape en la calle.
- El cálculo de la ventilación natural de edificios residenciales es extremadamente complejo; para este propósito, se usan fórmulas complejas que toman en cuenta muchas variables o calculadoras en línea, que a menudo dan resultados no confiables. En el escape forzado, el rendimiento con el error mínimo es igual al rendimiento del ventilador de escape.

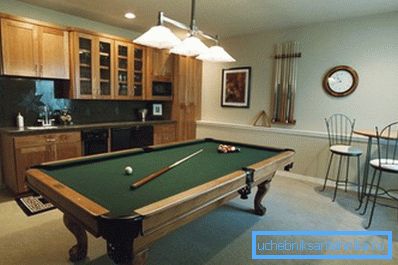

- La entrada de aire desde el sótano (seca y ubicada debajo del nivel del suelo) hizo posible que la temperatura del aire de suministro fuera estable independientemente del clima.. La temperatura del suelo por debajo del punto de congelación se mantiene en +10 - +14 grados.

- Costes operativos despreciables.. Ofrecemos una tabla de la dependencia de la potencia consumida por el ventilador en su rendimiento.
Productividad, m3 / hora | Consumo de energía, W |
110 | 13 |
200 | 25 |
300 | 35 |
Implementación
La implementación del esquema con sus propias manos requería un gasto mínimo de tiempo y dinero.
- El flujo de aire se organiza en las salas de estar. Los agujeros en el piso están cubiertos con rejillas con redes para proteger contra insectos.

- Rejillas de escape instaladas en placas de yeso, cerrando el canal entre el perno y la pared.
- Desde el canal hasta la calle, se perforó un agujero en el cual se instaló un tubo de escape con un conducto y un paraguas para protegerlo de la lluvia y la nieve. El tubo está sellado y calafateado; El ventilador está equipado con un interruptor remoto.
Los gastos totales ascendieron a unos 1.500 rublos. El nivel de humedad en la casa se ha estabilizado en un nivel cómodo; La temperatura en invierno con la calefacción apagada es de al menos + 12C.
Conclusión
Esperamos que nuestra revisión en miniatura de cómo organizar la ventilación sea útil para el lector.
Como de costumbre, el video en este artículo contiene materiales temáticos adicionales. ¡Éxitos!
