Ventilación natural - vistas, características y diseño.

De los diversos tipos de ventilación, la natural se distingue por su máxima disponibilidad y mínimo costo. Se basa en fugas en las aberturas de puertas y ventanas, así como en la colocación de materiales de construcción durante la construcción de varias estructuras. Hoy nuestra tarea será explicar a nuestros lectores tanto como sea posible en detalle qué es la ventilación natural en el apartamento, sus ventajas y desventajas, y el principio de funcionamiento.

Propósito

El sistema de ventilación natural está diseñado para crear un flujo de aire en la habitación, sin el uso de dispositivos mecánicos. Usualmente son fanáticos de diferentes potencias. La circulación de aire se produce debido a su penetración a través de puertas abiertas, ventanas, salidas de aire, así como todo tipo de grietas.

El uso de dicho sistema de ventilación está permitido en edificios de cualquier tipo. Solo cuando no puede hacer frente al mantenimiento de la habitación, la instrucción permite el uso de uno o más dispositivos para forzar el aire y su salida rápida hacia el exterior.

Las ventajas del sistema.

Los expertos hablan de tales características innegables:

1. La falta de consumo de energía en contraste con los tipos forzados de sistemas de ventilación de locales.. No se requiere el uso de equipos costosos, debido a que su precio es mucho menor. El sistema funcionará incluso en los casos en que nadie lo esté viendo, debido a que el ambiente interior siempre es favorable para la vida útil del microambiente.
2. SNiP en ventilación natural permite la posibilidad de su modernización con la ayuda de elementos adicionales de escape forzado. En este caso, se necesitan en cantidades mínimas, lo que permite ahorrar en equipos y electricidad.
3. El mantenimiento de tales sistemas de ventilación no requiere equipo costoso y reparaciones.. La corrección del intercambio de aire y la resolución de problemas que se producen a menudo se hacen a mano, lo que también ahorra dinero.

Consejo: recuerde, un sistema de ventilación natural puede durar tanto tiempo como una casa, si no se olvida de limpiarlo a tiempo.

Errores posibles

Al diseñar una casa, el sistema de conductos de ventilación a menudo se describe solo en términos generales. Debido a esto, a menudo se colocan incorrectamente, sin tener en cuenta varios factores.

Resulta que formalmente hay ventilación, pero en realidad no cumple con su tarea.

Le sugerimos que considere los siguientes defectos comunes en el diseño e instalación de canales de ventilación:

1. Baja ventilación localizada. Asegúrese de que la rejilla de escape esté colocada al menos a 100 mm del techo para que el aire de escape caliente pueda fluir libremente hacia ella. De lo contrario, el sistema no funcionará y todo el volumen de aire simplemente se acumulará debajo del techo.
2. El dispositivo de ventilación natural solo en el primer piso de una casa de dos pisos durante el diseño interrumpirá todo el proceso de funcionamiento de la ventilación.

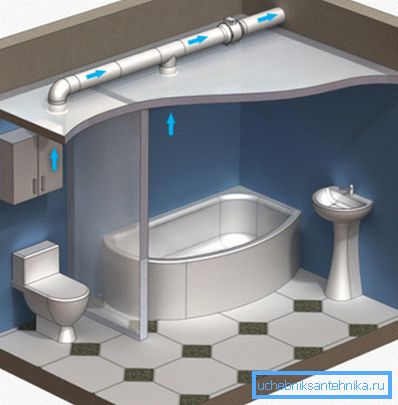

3. La creación de un canal de ventilación común para dos habitaciones del apartamento simplemente moverá las masas de aire entre ellas, en lugar de sacarlas al exterior. Recomendamos que cada habitación tenga su propia ventilación, especialmente en la cocina, el baño y el baño.


4. Si la inclinación del techo está mal equipada, el tubo de escape comenzará a aspirar aire y no a soplarlo. Este detalle debe tenerse en cuenta al diseñar e instalar el sistema. El trabajo de la capucha por el contrario, por desgracia, no es infrecuente en las condiciones modernas. Tales defectos se solucionan instalando dispositivos especiales en tuberías. Esto puede ocurrir debido a la insuficiente longitud del tubo de escape, además, el efecto de tal escape será mínimo. Otra opción: la elección incorrecta de la ubicación para la instalación de escape externo.

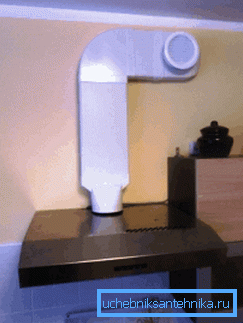

1. En la cocina, en el baño y en el baño debe haber un sistema de ventilación natural. Al mismo tiempo, hoy en día solo están limitados por el escape mecánico, lo que provoca la dependencia del microambiente de la electricidad y la presencia humana. Si no enciende el sistema durante mucho tiempo, el aire de la habitación comenzará a estancarse. También debe recordar que dicho entorno tendrá un efecto negativo en los materiales.
2. Ángulo de instalación incorrecto. La posición horizontal del conducto de escape solo conduce al estancamiento del aire, por lo que deben suministrarse con ventiladores. En ventilación natural, deben ser verticales, como último recurso, un ángulo de no más de 35? Está permitido.

Sugerencia: el cálculo y dibujo precisos de los conductos de ventilación es un paso obligatorio antes de instalar la ventilación natural.

1. Los conductos de escape fríos reducen el intercambio de aire, por lo que deben calentarse. Cuanto mayor sea la diferencia en las temperaturas de las masas de aire en el exterior y en los canales, significa que su extracción será más efectiva. No olvide que, durante el período de frío, los canales pueden congelarse, por lo que las propiedades de ventilación se deterioran.
2. Si no proporciona flujo de aire a la chimenea, interferirá con el sistema de escape. Debido a la falta de oxígeno, comenzará a bombearlo por los canales de escape. Por lo tanto, la instalación de chimeneas y estufas requiere un refinamiento cuidadoso del sistema de ventilación. Por ejemplo, es necesario proporcionar un tubo de ventilación separado en la habitación para proporcionarle aire limpio y agregar un volumen de oxígeno fresco a la chimenea.

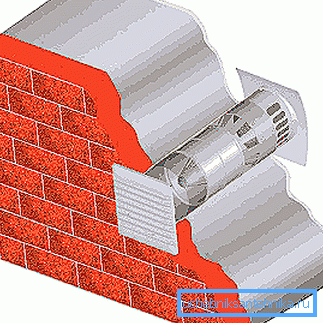

3. Debido a la estanqueidad de los sistemas modernos de puertas y ventanas, el sistema de ventilación natural puede funcionar de forma intermitente, especialmente si se han reemplazado en casas antiguas. Allí se asumió que el aire fresco entraría a los locales a través de las brechas en ellos. Por lo tanto, al instalar ventanas de metal y plástico, es necesario proporcionar una ventilación más intensiva de masas de aire estancadas.

1. Vía difícil para el aire, debido a que es la circulación incorrecta. Comienza a fluir desde las habitaciones más sucias a las menos sucias, por ejemplo, desde un baño a una sala de estar. Recomendamos revisar los canales de ventilación y simplificarlos, de lo contrario, simplemente no tiene tiempo de llegar al sistema de ventilación.

Consejo: para establecer un intercambio de aire adecuado después de reemplazar las ventanas viejas con ventanas de plástico, es necesario mantener los conductos de ventilación en este último.

Los errores anteriores son defectos de diseño. Puedes llamar a otro - sin tener en cuenta las puertas interiores. Recomendamos que al diseñar ventilación natural, considerarlos y particiones.

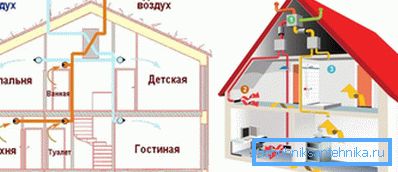

Tipos básicos de ventilación natural.

Al hacer el diseño de la ventilación natural, no olvide que el principio de operación es un parámetro primordial, ya que la circulación de aire en la habitación dependerá únicamente de la exactitud de los cálculos preliminares. En caso de error, el intercambio de aire puede ser insuficiente, lo que será un catalizador para las consecuencias negativas, por ejemplo, un aumento de la humedad, el estancamiento de las masas de aire, la aparición de moho y hongos.

Cómo equipar el sistema.

Cada edificio tiene sus propias características, por lo tanto, la circulación del aire en ellos ocurre con su cuenta obligatoria. Por ejemplo, además de las rejillas de ventilación provistas para ventilación en ventanas y grietas debajo de la puerta, se toma en cuenta el material de construcción a partir del cual se construyó el edificio.

La madera es capaz de "respirar", por lo que el aire puede penetrar libremente a través de los poros del material hacia la habitación. El ladrillo y el material del marco no tienen estas propiedades, por lo que en este caso el cálculo se basa únicamente en el rendimiento suficiente de las ventilaciones y ranuras en las aberturas de la ventana.

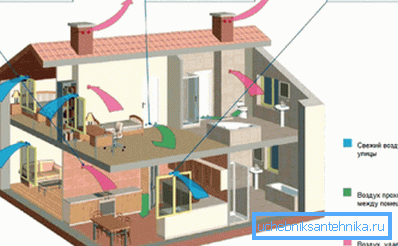

En una zona residencial, los flujos de aire circulan debido al hueco debajo de las puertas interiores. El sistema de escape se debe concentrar cerca de habitaciones especiales, ya que los valores de los parámetros básicos del ambiente de aire aumentan aquí, por ejemplo, en el baño y la cocina.

Este principio se aplica a los edificios de gran altura. La única diferencia es que la carretera central común para todos los apartamentos está equipada con sucursales que se separan de sus baños y cocinas.

Como hacer un proyecto.

A continuación le ayudaremos a entender el proceso:

1. Realice un cálculo de ventilación natural, en el que calcule el rendimiento del sistema instalado. En este caso, necesita saber el valor del intercambio de aire y su multiplicidad. Actualmente el estándar es de 60 m.³/ h por persona. Debe multiplicar este número por el número de personas que viven en un apartamento o casa. Para determinar la multiplicidad se debe multiplicar la multiplicidad normalizada por el volumen de la sala. Haga cálculos para cada habitación y luego agregue los resultados. Se realizan cálculos para cada habitación y se resumen los resultados.

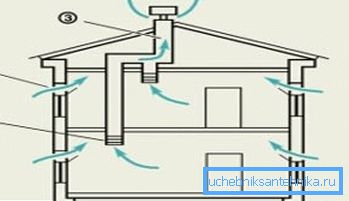

2. Gráfico de ventilación natural en función de las características físicas del aire a diferentes temperaturas. Se entiende que las rejillas de escape deben instalarse lo más cerca posible del techo. Todos los conductos deben estar ubicados en la parte superior de la habitación.
3. Calcular la sección transversal de los conductos de ventilación. Tenga en cuenta que en este caso será un orden de magnitud mayor que con la disposición de ventilación artificial.

1. Tenga en cuenta que la longitud de los canales de ventilación afecta la velocidad de movimiento de las masas de aire a lo largo de ellos. Por lo tanto, la instalación de circulación natural en el ático no siempre está justificada.
2. Úselo para reforzar la acción mecánica del centro de tracción: deflectores, instalarlos en el conducto de salida. Durante la operación, descargan aire, aumentando significativamente la velocidad de movimiento de las masas de aire.

Conclusión

De esta revisión, aprendió cómo funciona la ventilación natural, sus aspectos negativos y positivos, dónde y cómo se instala. La instalación y el funcionamiento del sistema no le causarán dificultades si ha realizado previamente el cálculo correcto. No olvide que en habitaciones especiales es mejor utilizar ventilación combinada. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
