Ventilación natural de la casa rural: información básica

16-01-2018
Ventilación

Además de las comunicaciones principales en los locales residenciales, se debe proporcionar un sistema de intercambio de aire para mejorar el microclima. La ventilación de una casa de campo requiere un enfoque especial, ya que los edificios de este tipo se levantan más a menudo con materiales de piedra que no permiten el paso del aire. La opción más económica es hacer circular el flujo de forma natural.

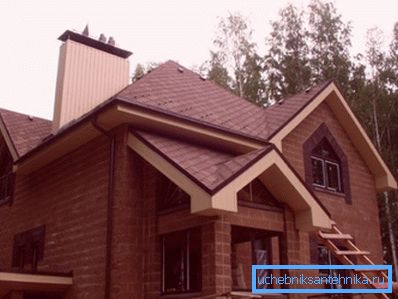

La foto muestra una casita con tubos de ventilación cerrados.

Las principales ventajas del sistema.

Cuando se produce el intercambio de masas de aire debido a la diferencia de presión, los desarrolladores individuales tendrán la oportunidad de ahorrar recursos financieros. Aunque tales sistemas son algo inferiores en eficiencia a sus contrapartes mecánicas, en condiciones normales pueden aplicarse con seguridad.

La versión más sencilla del sistema de ventilación.

Habiendo considerado sus ventajas, puede comprender los beneficios completos:

  • La ausencia de costos operativos le permite ahorrar en un largo período de tiempo.
  • El bajo precio de los elementos básicos brinda la oportunidad de organizar sistemas baratos.
  • Debido a la ausencia de equipos complejos, el riesgo de un accidente se reduce prácticamente a cero.
  • Suficiente eficiencia cuando se trabaja en condiciones normales, cuando no se necesita un cambio de aire demasiado activo.

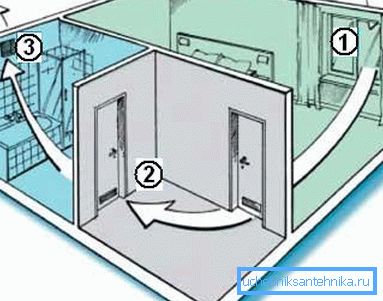

Un simple ejemplo del sistema.

Ayuda Los puntos SNiP 2.08.01-89 proporcionan el esquema más simple: el flujo de aire ingresa a las habitaciones a través de los respiraderos, válvulas y ventanas, y se elimina a través de campanas ubicadas en instalaciones sanitarias y cocinas.

Cálculos iniciales por ejemplo.

Antes de hacer un proyecto de ventilación de la casa de campo, es necesario hacer cálculos preliminares. Con su ayuda, puede determinar la cantidad deseada de flujo de aire y su retiro de la casa. Como ejemplo, tome un edificio residencial, el área de las habitaciones que se presenta en la tabla. La altura del techo es de 3 m.

Tipo de habitacion Área en metros cuadrados.
Dormitorio 20
Niños 24
Sala de estar 30
Biblioteca 16
Gabinete 18
WC 2
Cuarto de baño 8
La cocina 20

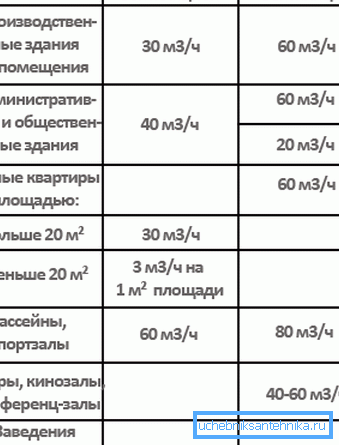

La necesidad de personas al aire libre.
  1. Se determinó la cantidad de aire requerido directamente para los locales residenciales. La cocina y las instalaciones sanitarias no se tienen en cuenta. Por lo tanto, resulta: (20 + 24 + 30 + 16 + 18) x3 = 324 cubo. m / h
  2. Calcula la cantidad de aire dado a las personas que viven en la casa. En una persona consume un promedio de 30 cu. m / h En nuestro caso, 5 miembros de la familia. En relación con esto va: 305 = 150 cu. m / h
  3. Calcula el capó para tres habitaciones. Como el resultado del segundo punto es menor, tomamos el primero como base. El porcentaje se verá así: cocina - 60, baño - 25, aseo - 15. Los datos finales se presentan en la tabla.
Tipo de habitacion Campana, cubo m / h
La cocina 194.4
Cuarto de baño 81
WC 48.6
Total: 324 cu. m / h

Nota La ventilación en la sala de calderas de la casa se calcula por separado, ya que dependerá del tipo de equipo y de sus características. Los expertos recomiendan instalar un intercambio de aire de respaldo.

Poco sobre diseño

Antes de que se instalen los elementos básicos, se deben considerar todos los detalles más pequeños. El diseño de la ventilación de la casa comienza con la formulación de tareas básicas y el desarrollo de un esquema general. Los bocetos posteriores ayudarán a aclarar la ubicación de los nodos individuales, así como el enrutamiento de las rutas.

Dispositivo de toma de aire

Para proporcionar una circulación de flujos de alta calidad, se instalan válvulas especiales en ventanas o paredes. Con su ayuda, las masas de aire vienen de la calle directamente a la casa. Además, a través de las rejillas de ventilación, se desplazan a otras habitaciones.

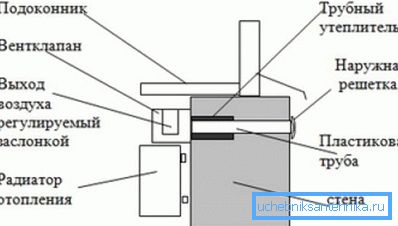

La estructura del dispositivo para el flujo de aire.

Proceso de instalación de la válvula

Los productos de entrada de pared y ventana no necesitan estar conectados a la red eléctrica. Después de la instalación, no dejan entrar el interior del ruido y diversos contaminantes. Para mantener mejor el calor en la habitación, se recomienda instalar el elemento detrás de un radiador de calefacción para que el aire entrante tenga tiempo de calentarse.

La instalación de la válvula de entrada es bastante simple, por lo que son bastante realistas de realizar de forma independiente. El orificio se realiza mediante un punzón doméstico y un taladro. Después de insertar el dispositivo en el interior, es necesario realizar operaciones de aislamiento.

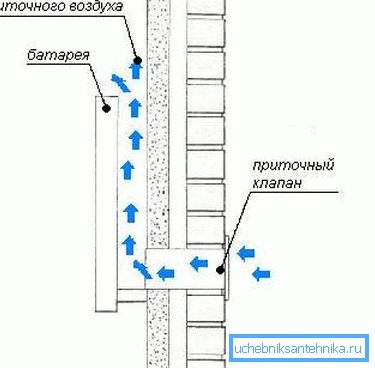

Demuestra cómo se produce el flujo del tráfico.

Instalación de rejillas de transferencia.

Para permitir que el aire circule libremente entre las habitaciones, se insertan rejillas especiales en los planos laterales, que tienen un buen aislamiento acústico. Pueden ser construidos en puertas o paredes. Instálelas en la parte inferior, entonces puede lograr un buen intercambio de aire.

En la puerta o pared se corta un orificio correspondiente al tamaño de la celosía adquirida. Sus partes se insertan directamente en la abertura preparada en cada lado. La fijación se realiza con la ayuda de tornillos.

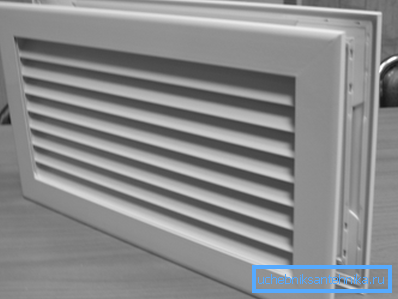

Parece una parrilla para el paso del aire de una habitación a otra.

Creación de un sistema de campana

La ventilación natural es la solución más simple, pero requiere una cuidadosa observancia de las reglas, de lo contrario, el funcionamiento del sistema será ineficaz. Mientras menos errores se cometan durante el proceso de instalación, mejor funcionará la red de intercambio de aire del edificio.

Errores comunes

  • La colocación incorrecta de las rejillas de ventilación da como resultado una reducción significativa en la eficiencia del sistema.. No debe retirarse más de 10 cm del techo para que el aire no se estanque durante la operación.
  • El tubo de ventilación a menudo se instala a una altura insuficiente para un correcto funcionamiento.. En este caso, hay una ligera diferencia de presión.
  • Demasiadas circunvoluciones en el canal de derivación llevan a un empuje reducido. Si se está construyendo un sistema de ventilación de intercambio de aire natural, entonces es necesario hacer que la línea de descarga sea lo más recta posible.

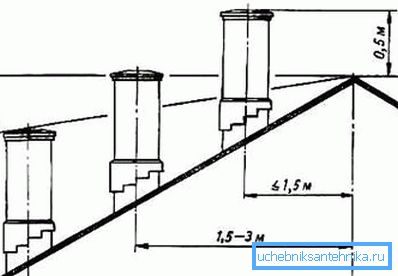

Reglas para la instalación del tubo de escape.

Colocación de tubería

Cuando la ventilación se lleva a cabo en la casa de campo con sus propias manos en un proyecto previamente preparado, la mayoría de las veces los elementos se esconden en canales especiales, que son problemáticos en la estructura terminada. Este método es considerado el más preferido en términos de estética. Sin embargo, si es necesario, la tubería puede sujetarse sin ocultarse.

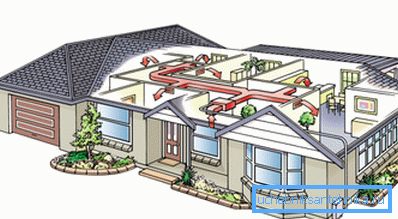

Un ejemplo de la ubicación de las tuberías.

Elementos de fijación

Los componentes del sistema se pueden arreglar de varias maneras. La versión final depende de las dimensiones de los productos y la forma de la sección. Los siguientes son los métodos básicos para reparar fragmentos de red.

Por supuesto, hay otras tecnologías de instalación, pero éstas han demostrado ser las mejores.

  • Los conductos de aire con secciones rectangulares y cuadradas, por lo general, se montan con crucetas y pernos especiales que restringen el movimiento. Su precio es bajo.
  • La fijación de tuberías circulares a menudo se realiza mediante pernos y abrazaderas. Se combinan con tornillos. Esta opción es bastante confiable, por lo que es muy común.
  • A veces se utiliza un perno en un par con cinta perforada, pero este método tiene muchos puntos negativos. Primero, hay efectos de sonido. En segundo lugar, aumenta el riesgo de fugas. En tercer lugar, se forma una rigidez insuficiente.

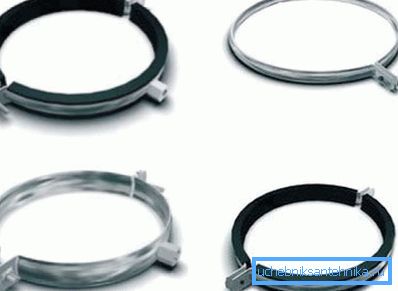

Abrazaderas para fijación de tubos redondos.

Suplemento! La última de estas opciones es diferente, por lo que se usa más para la fijación de ductos temporales, no para un largo período de operación.

Como conclusión

Especialmente para desarrolladores individuales, se presentó una instrucción de capacitación, que permite obtener información sobre cómo se puede organizar la ventilación natural de la cabaña. Dicho sistema se puede crear con costos mínimos en el menor tiempo posible, especialmente si hay al menos un poco de experiencia en la industria de la construcción. Como beneficio adicional, se recomienda usar el video en este artículo.
