Ventilación libre de humo: principales características y

05-02-2018
Ventilación

En este artículo, hablaremos de lo que constituye un sistema de ventilación sin humo, de acuerdo con los criterios que se calculan y cuáles son las características de su dispositivo.

Probablemente, no hay un solo objeto de construcción que esté completamente protegido contra una ignición no autorizada. Para eliminar el humo de la sala de forma rápida y efectiva en caso de incendio y limitar la propagación de los productos de combustión, se utiliza el sistema de ventilación de extracción de humo.

Ventilación contra incendios en acción.

Características de la aplicación

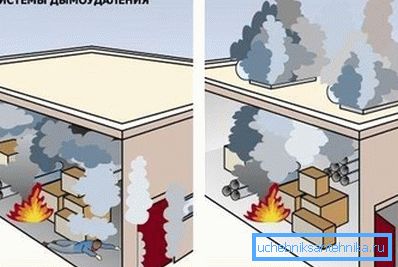

Ilustración de la necesidad de una eliminación efectiva del humo.

El sistema de ventilación antifumador estándar se utiliza para suministrar aire fuera del objeto a las escaleras, los huecos de los ascensores y las cerraduras de los vestíbulos para evitar la propagación de productos de combustión a través de estas salas (consulte también el artículo Ventilación para baldosas metálicas: propósito e instalación).

Un sistema de admisión adecuadamente diseñado puede eliminar de manera efectiva el humo y el monóxido de carbono de las habitaciones que se atienden directamente en caso de incendio, así como de las salas auxiliares, como pasillos, pasillos, etc. Como resultado, las personas pueden abandonar la sala de forma relativamente segura donde se detectó un incendio.

Los dispositivos responsables de la eliminación de humo, de acuerdo con los requisitos de seguridad contra incendios, son obligatorios para su instalación en instalaciones tales como:

  • Aparcamiento subterráneo cerrado y en superficie.
  • talleres de producción e instalaciones de almacenamiento;
  • habitaciones con multitudes permanentes de personas;
  • salas de comercio y pabellones;
  • teatros y cines;
  • atrios de construcción por encima de 28 m;
  • pasajes
  • Corredores de más de 15 m de largo que no tienen luz natural (según SNIP 41-01-2003)
  • Salas de espera en aeropuertos en estaciones de tren, etc.

Entre las funciones adicionales de los sistemas de eliminación de humo, observamos lo siguiente:

  • la creación de condiciones de trabajo óptimas para el personal responsable del mantenimiento de equipos especiales que operan en un ciclo continuo;
  • proporcionar las condiciones requeridas para la acción efectiva de los bomberos cuando se extinguen incendios y durante las operaciones de rescate;
  • Asegurar las condiciones necesarias para el pleno funcionamiento de una serie de equipos tecnológicos de alta precisión.

Características de construcción

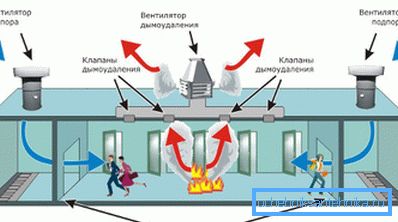

Esquema de actuación de los equipos de suministro y escape.

El diseño de la ventilación anti-humo se lleva a cabo teniendo en cuenta las peculiaridades de los equipos de ventilación diseñados para trabajar con gases calentados a altas temperaturas. Además, el diseño y la construcción de dichos sistemas se llevan a cabo sobre la base de la necesidad de garantizar el trabajo coordinado de todos los elementos involucrados en los sistemas de ventilación.

Para el funcionamiento de esquemas efectivos de eliminación de humo, elementos tales como:

  • ventiladores, especialmente diseñados y fabricados con la expectativa de operar en condiciones de operación particularmente difíciles;
  • conductos de ventilación (colectores, conductos de aire y minas) fabricados de acuerdo con las normas de resistencia al fuego;
  • compuertas contra incendios abiertas y cerradas, incluidas modificaciones de humo y retardantes de incendios;
  • Puertas y mamparas ignífugas de gas y humo.

Importante: El diseño de los sistemas de ventilación de extracción de humo en los pasillos de los edificios residenciales y públicos se realiza por separado de otros sistemas utilizados para proteger las instalaciones.

Cálculo del sistema de eliminación de humos.

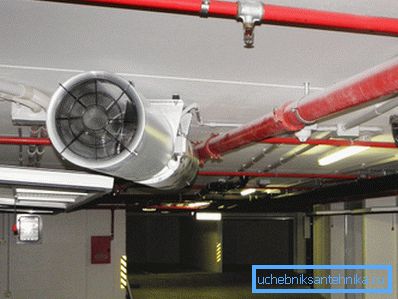

En la foto - el ventilador en el canal de escape.

El manual de instrucciones para los sistemas de extracción de humo proporciona la descarga de productos de combustión de las zonas de humo. En los estándares de los tiempos de la URSS, el área de tales zonas se estimó en 1500 m. El tiempo transcurrido y la eliminación de humo de acuerdo con la norma SNIP 41-01-2003 proporciona una zona de humo con un área de hasta 3000 m.

Diseñando con sus propios sistemas de manos para instalaciones cuya área supere los 3.000 m, la zona de humo debe dividirse en varias zonas con un área de hasta 3.000 m, según lo estipulado en las normas pertinentes.

El cálculo de los parámetros básicos de la ventilación sin humo de los edificios se realiza de acuerdo con los requisitos indicados en MDS 41-1.99 "Recomendaciones para la protección contra el humo en incendios".

Importante: Además de estos estándares, se tienen en cuenta las características de las rutas de escape, su longitud, el número simultáneo de personas que pueden aprovechar estas vías durante la evacuación, etc.

El cálculo de la ventilación sin humo tiene un único propósito, a saber, la determinación del caudal (cantidad) de suministro de aire, que es suficiente para fumar por encima y no cayó por debajo de la altura de la zona superior del corredor durante todo el tiempo necesario para evacuar a las personas.

¿A qué necesita prestar especial atención al realizar tales cálculos?

  • Tomamos en cuenta la posibilidad de incendio en habitaciones ubicadas no en una, sino en cada compartimento contra incendios del edificio.
  • Tomamos en cuenta el hecho de que, en promedio, la instalación de extracción de humo se caracteriza por una capacidad de varios miles de metros cúbicos por hora. Al mismo tiempo, el caudal en el sistema de protección contra el humo del aire fresco puede alcanzar decenas de miles de metros cúbicos por hora.
  • Tenemos en cuenta el hecho de que la velocidad máxima del aire en los conductos de aire libres de humo alcanza los 11 m / s, mientras que la velocidad recomendada varía de 9 a 11 m / s.

Recomendaciones para la selección de equipos.

Removedor de humo moderno
  • Al elegir y comprar equipos a prueba de humo, los ahorros son inapropiados. El hecho es que el precio de dicho equipo, incluso en la versión más cara, es un orden de magnitud inferior al costo del equipo que puede evacuarse durante un incendio.

¡Es innecesario recordar que la vida humana no tiene precio!

  • Al elegir ventiladores para completar el sistema, damos preferencia a modificaciones especiales que están diseñadas para funcionar con gases calentados a temperaturas críticas (hasta + 600 ° С). Como regla general, las modificaciones especiales contra el humo del techo o a prueba de explosión están diseñadas para operar en tales condiciones.

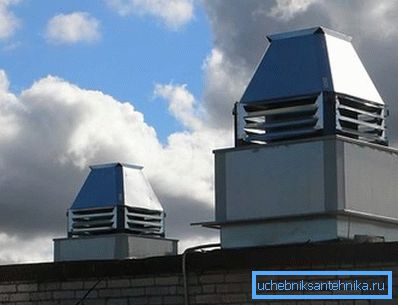

Ventiladores de techo
  • La instalación de ventiladores anti-humo está permitida solo en habitaciones aisladas de ventiladores convencionales.. Si no hay espacio aislado para tales necesidades, el equipo puede instalarse en el techo de un edificio.
  • En los sistemas de ventilación sin humo, el uso de conductos y conductos hechos de materiales no combustibles correspondientes a la clase "P" (resistencia al fuego EI 30, EI 150).
  • Las celosías para el dispositivo de recepción de aberturas para la entrada de aire desde el exterior deben ubicarse a menos de 5 metros del lugar de la supuesta descarga de productos de combustión de los sistemas de ventilación.

Características de la organización de la gestión de los sistemas de ventilación de humos.

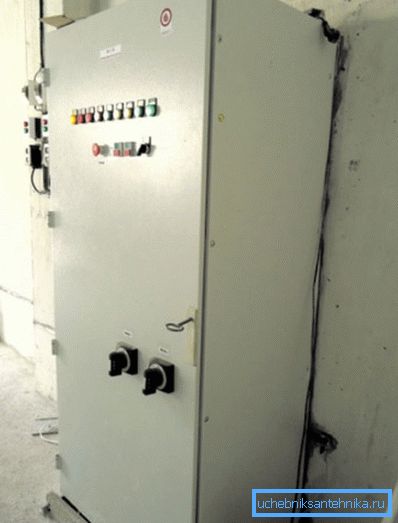

Gabinete de alarma de incendio en una instalación industrial

Para que la prueba de ventilación de humo tenga éxito, es necesario establecer una gestión eficaz del sistema.

El moderno sistema de ventilación con control de humo funciona en dos modos:

  • en modo automático, la ventilación se inicia después de que se activa la alarma contra incendios;
  • en modo remoto, la ventilación se activa al presionar un botón en la salida de emergencia del piso.

Importante: los sistemas de control de humo deben diseñarse de tal manera que cuando los ventiladores se enciendan durante un incendio, los sistemas de ventilación general y de aire acondicionado ubicados y funcionando en la habitación donde ocurrió el incendio se apagan automáticamente.

Conclusión

Por lo tanto, hemos revisado información general relacionada con la construcción y el funcionamiento de la ventilación a prueba de humo (consulte también el artículo Sistema de filtrado: el propósito del dispositivo, el dispositivo, el estudio de muestras).

Encontrará más información útil al ver el video en este artículo.
