Ventilación en la oficina: las funciones y características

15-01-2018
Ventilación

La ventilación de la oficina debe realizar mucho más intercambio de aire que la ventilación del hogar. Esto se debe a la importante acumulación de personas, computadoras y equipo de oficina por metro cuadrado. En este artículo examinaremos las características principales de dicho sistema de ingeniería.

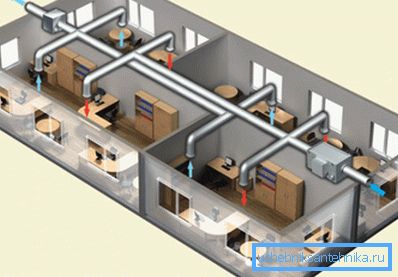

Esquema del sistema de ventilación del espacio de oficinas.

Disposiciones generales

El entorno de trabajo impone más exigencias al sistema de ventilación, a saber:

Funciones

  1. Disponibilidad continua de aire limpio con temperatura aceptable y humedad adecuada, en cantidades suficientes para garantizar todo el personal de trabajo.
Foto de la oficina llena.
  1. Disminución del nivel de ruido externo.
  2. Eliminación de la sala de escape de aire, que tiene en su composición dióxido de carbono, olores desagradables y emisiones que emanan del interior.
  3. Aumente la productividad de los empleados creando un ambiente de trabajo cómodo.
  4. Reducción de la incidencia de la enfermedad. Cualquier infección se eliminará rápidamente de la oficina mediante la circulación constante de las corrientes de aire.

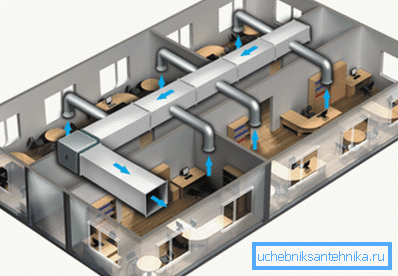

Todos los patógenos se eliminan junto con el aire de escape.
  1. Influencia positiva en el prestigio de la empresa. Satisfacer a los clientes siempre es más respetable en un entorno favorable sin irritantes como los aromas fuertes, la congestión y los alérgenos en el aire.
La frescura establece una comunicación positiva.
  1. Cumplimiento del clima interior con las normas de inspección de inspección. Si no se cumple cada instrucción sobre SNiP y GOST, entonces puede esperar una multa en grandes cantidades.
  2. Ahorro en refrigerantes. Con los calentadores en un sistema de ventilación, el precio de los costos totales de calefacción disminuirá.

Racionamiento

Existen los siguientes estándares de ventilación en la oficina:

Propósito de la habitación Intercambio de aire requerido para una persona, m3/ h
Oficina del director 50
Sala de conferencias 30
Sala de recepcion 40
Sala de negociaciones 40
La oficina del empleado. 60
Corredor o vestíbulo 11
Cuarto de baño 75
Cuarto de fumar 100

Consejo: la sala para fumadores debe tener la ventilación más potente, ya que recibe la mayor contaminación.

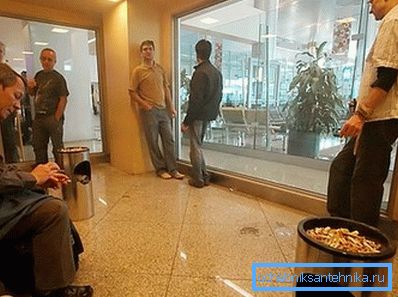

Fumador en el bloque de oficinas.

La velocidad del aire en este caso según SanPiN debe ser de 0,1 m / s en cualquier momento del año.

Implementación del sistema

El primer paso es elegir el tipo de ventilación según el principio de su funcionamiento:

Especies

Nombre Descripción
Naturales La circulación de masas de aire se lleva a cabo debido a las diferencias de temperatura y presión entre el interior de la habitación y la calle.
Forzado Utiliza equipos especiales para mejorar la circulación del aire, que incluye ventiladores, acondicionadores de aire, calentadores y otros dispositivos auxiliares.

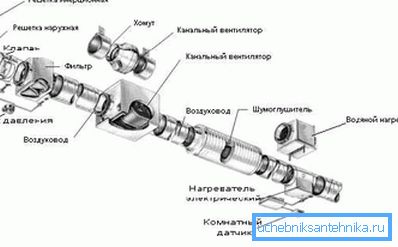

Diagrama de canales de ventilación mecánica.

Consejo: en las oficinas, se recomienda equipar el sistema de ventilación forzada, ya que el sistema natural simplemente no puede proporcionar la capacidad de intercambio de aire requerida.

Diseñando

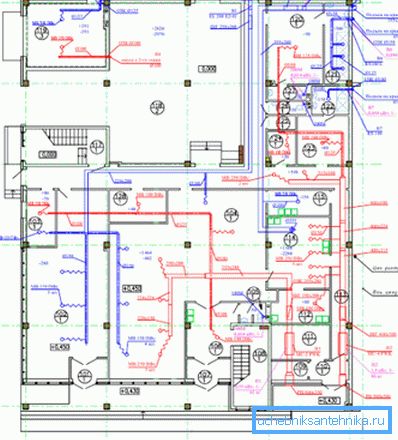

Esquema de dibujo de ventilación de oficina.

Cuando organice el sistema de ventilación en la oficina con sus propias manos, puede recoger e instalar rejillas decorativas, pero es mejor confiar el diseño del proyecto y su implementación técnica a especialistas si desea obtener el efecto deseado por completo.

El diseño incluye lo siguiente:

  • Cálculo de las entradas térmicas por separado para cada habitación, teniendo en cuenta las características arquitectónicas del edificio.
  • Cálculo de la potencia de ventilación, que está determinado por la intensidad del intercambio de aire creado.
  • Diagrama de todas las comunicaciones en forma axonométrica.
  • El cálculo de la aerodinámica de los conductos de aire, que determinará el tamaño óptimo de los conductos de ventilación y la posible pérdida de presión en el sistema.
  • Selección de un conjunto completo de equipos necesarios para garantizar un funcionamiento eficaz e ininterrumpido de la ventilación.
Equipo requerido para implementar ventilación forzada de oficina
  • Cálculo del caudal de entrada de calentamiento requerido.
  • Preparación de documentación relacionada.

También es importante determinar puntos tan importantes como:

  • Colocación de equipos de ventilación. En el caso ideal, se crea una cámara de ventilación especial para esto.

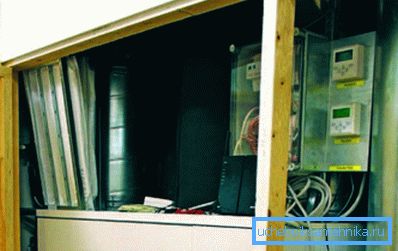

Ejemplo de disposición de la cámara de ventilación.
  • Configuración y localización de canales.
  • Consumo de energía de los equipos eléctricos utilizados.
  • La necesidad y colocación del sistema de drenaje.
  • Posibilidad y características de acceso a los dispositivos después de la instalación.
  • La posibilidad de realizar cambios y modificaciones a la configuración del sistema.

Componentes principales

El sistema de ventilación de suministro y extracción para la oficina generalmente consta de los siguientes elementos:

  • Conductos de aire. Se implementan desde tuberías, manguitos, divisores, acoplamientos y otros componentes, lo que permite colocar los canales óptimos para la extracción de masas de aire de desecho.

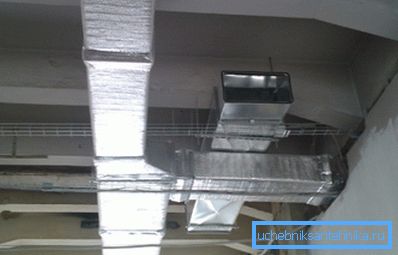

Conductos de aire con sección rectangular.
  • Rejillas en zonas de entrada de aire fresco.. Evitar la entrada de roedores y la precipitación.
  • Válvulas de aire. Eliminar el viento que sopla de la calle.
  • Filtros. Se limpia el flujo de aire.
  • Calentador de aire. Proporciona aire caliente en el invierno.
  • Ventiladores. Fortalecer los antojos naturales.
  • Rejillas decorativas para capotas.
  • Válvulas de entrada. Proporcionar la entrada de aire fresco.

Conclusión

El sistema de ventilación del espacio de la oficina debe crear un intercambio de aire de alta capacidad capaz de proporcionar aire limpio a una gran cantidad de personas. Anteriormente, hemos considerado las características técnicas de este diseño.

La ventilación eficiente aumenta la disponibilidad de los empleados

El video en este artículo le presentará más información. Necesidad de trabajar en un ambiente cómodo.
