Ventilación en la casa de marco - características de

18-09-2018
Ventilación

Recientemente, la construcción de casas de madera se ha generalizado debido a una serie de ventajas de esta tecnología. Las únicas estructuras de bastidor requieren un mantenimiento y funcionamiento adecuados, en particular, un requisito previo para su durabilidad es un sistema de ventilación bien hecho. Por lo tanto, a continuación veremos cómo se realiza la ventilación en la casa de la estructura con nuestras propias manos.

Ventilación en el tipo de marco de la casa.

¿Por qué la ventilación en casas de marco

Para entender si se necesita ventilación en edificios de tipo de marco, uno debe tener una idea acerca de esta tecnología de construcción. El hecho es que, como materiales aislantes del calor para las paredes de estructuras de marcos, la mayoría de las veces utilizan materiales modernos de alta tecnología, que prácticamente no dejan pasar el aire, y se instalan ventanas modernas de metal y plástico en las aberturas de las ventanas.

Como resultado, tales casas resultan ser absolutamente herméticas, por lo tanto, también son llamadas "termos" por la gente. Si no se organiza artificialmente un intercambio aéreo efectivo, dichas estructuras quedan sujetas a los efectos de varios factores negativos. En particular, los hongos y el moho comienzan a desarrollarse en los elementos estructurales, lo que lleva a su destrucción gradual, sin mencionar el daño a la salud de quienes viven en la casa.

Por lo tanto, el intercambio de aire de alta calidad es una parte integral de la tecnología de construcción del marco. De lo contrario, la durabilidad de las estructuras se reduce considerablemente.

Esquema de ventilación natural

Tipos de sistemas de ventilación.

Naturales

En los edificios del tipo de bastidor, a menudo se utiliza ventilación natural, cuyo trabajo se basa en la diferencia de temperatura y presión dentro y fuera del local. De acuerdo con este esquema, el aire limpio ingresa a la casa desde la calle a través de las válvulas de admisión, que se pueden instalar en paredes y ventanas.

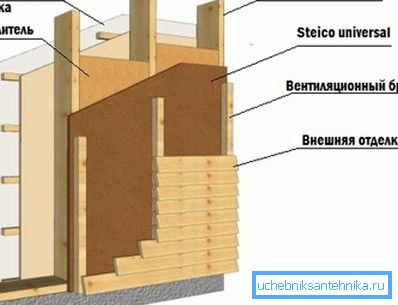

Esquema de la pared del marco

La eliminación de aire viejo de las instalaciones a través de los canales de escape.

Más a menudo se encuentran en salas tales como:

  • Cocina;
  • Cuarto de baño
  • Cuarto de baño
Las cajas de ventilación están ocultas bajo la piel.

Para que la ventilación natural sea efectiva, debe realizarse de acuerdo con ciertas reglas, de lo contrario, el intercambio de aire no afectará a todas las masas de aire en la habitación. Para hacer esto, la mayoría de las veces, las entradas están ubicadas debajo, y el escape, debajo del techo. Puede conocer en detalle los requisitos básicos para dicha ventilación con SNiP 2.04.05-91.

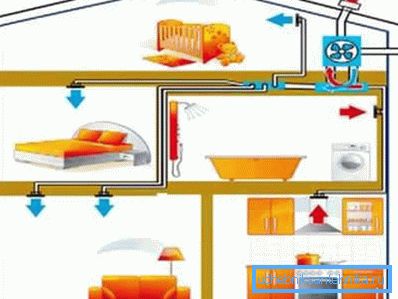

Circuito de ventilación forzada

Mecánica

A menudo, la efectividad de la ventilación natural no es suficiente para proporcionar el intercambio de aire en la cantidad correcta. En este caso, la ventilación forzada puede ser la solución.

Dicho sistema implica el uso de equipos especiales, que a menudo se componen de los siguientes elementos:

Ventiladores Proporcionar aspiración y escape forzado.
Filtros Proporciona purificación de masas de aire de polvo, insectos y otros desechos.
Aparatos de calentamiento Proporcionar masas de aire caliente durante el funcionamiento del sistema en el invierno. Gracias a ellos, no hay refrigeración del local con aire fresco procedente de la calle.
Ventilador para el sistema de sorteo.

Hay varios esquemas de ventilación forzada:

  • Escape - elimina por la fuerza el aire viejo de la habitación, como resultado de lo cual se libera la presión. Debido a la diferencia de este último, el aire se aspira a través de la válvula de ventilación.
  • Ventilación - A diferencia del esquema anterior, succiona por la fuerza aire fresco en la habitación. Como resultado, la presión en la habitación aumenta y el aire viejo se expulsa.
  • Suministro y escape - en este esquema, el aire se aspira a la fuerza a la habitación y se extrae a la fuerza en la misma cantidad.
  • Con recuperacion de calor - Un sistema de este tipo implica la presencia de dispositivos de calefacción ubicados en las entradas.

Hay que decir que el precio de organizar el intercambio de aire forzado es mucho más alto que el natural, además, la operación de tal sistema está asociada con el costo de la electricidad. Sin embargo, es mucho más eficiente, más simple y más confiable que lo natural.

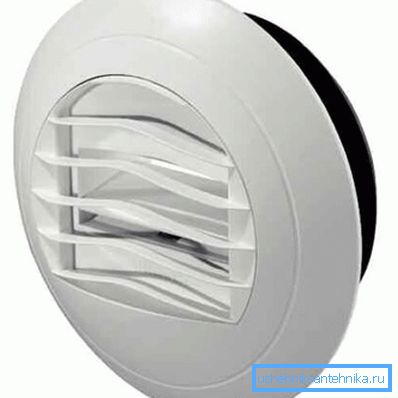

Salida de escape

Características de arreglo

Si el sistema de ventilación en el marco de la casa se está haciendo a mano, al calcularlo se deben tener en cuenta los siguientes factores:

  • Superficie total del local;
  • El diámetro de las rejillas de ventilación, que dependerá de la cantidad de aire entrante.
La mayoría de las veces establecer independientemente aire forzado.

Estos parámetros son especialmente importantes cuando se organiza un sistema de ventilación natural, ya que el error más pequeño puede conducir a su ineficiencia.

Presta atencion En los equipos del sistema de intercambio de aire de una casa de marco con un área de 200 metros cuadrados es necesario instalar de 6 a 8 válvulas de ventilación.

El esquema de ventilación en la casa de armazón se realiza de forma manual en la etapa de diseño del edificio, ya que los conductos de aire se pueden ubicar en las paredes y el techo. Las tuberías de plástico se utilizan comúnmente como conductos de ventilación. Su diámetro debe ser de al menos 10 centímetros.

Válvula de ventilación de entrada

Flujo de aire

Con una instalación independiente del sistema, como regla general, utilizan un esquema de extracción cuando la entrada es natural, y la cubierta, como ya se mencionó anteriormente, se lleva a cabo con la ayuda de un ventilador. Las válvulas se suelen instalar en paredes.

Si la casa está equipada con un sistema de aire acondicionado por canales, entonces la forma más fácil es implementar un intercambio de aire basado en los canales de ventilación del aire acondicionado. En este caso, se implementa la entrada forzada.

Presta atencion El acceso al aire fresco es especialmente importante para proporcionar habitaciones para descansar y dormir.

Salida de aire

La organización del movimiento de masas de aire.

La salida de aire en los hogares generalmente se hace a mano con la ayuda de los fanáticos. Como se mencionó anteriormente, las rejillas de ventilación no se instalan en las salas de estar, sin embargo, son suficientes para garantizar el flujo de salida de las salas de estar, ya que el aire pasa a través de las ranuras de las puertas.

Los modelos de ventilador más simples se encienden y apagan manualmente. Los dispositivos más costosos y sofisticados tienen sensores de humedad del aire e incluso "detectan" personas en el inodoro o el baño, respectivamente, funcionan en modo automático.

Presta atencion Si la ventilación se lleva a cabo en un baño con marco, es necesario usar ventiladores especiales que estén adaptados para operar en condiciones de alta temperatura y alta humedad.

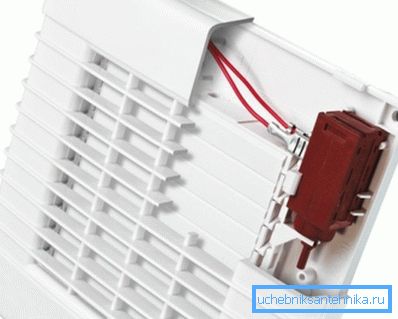

En la foto - extractor automático con sensor.

Todos los canales de los ventiladores antes de salir al exterior se combinan en una sola caja. Para hacer invisible el sistema de ventilación, los tubos se colocan con vigas de apoyo, después de lo cual se cierran con un ajuste.

Presta atencion Instalar una campana adicional en la cocina puede interrumpir los cálculos de los especialistas que diseñaron el sistema de ventilación. Por lo tanto, es deseable instalar campanas de extracción con un filtro de carbón, ya que no afectan la salida y el flujo de aire.

Señales de ventilación inadecuada

El sistema de ventilación ejecutado incorrectamente puede ser identificado por las siguientes características:

  • La habitación es constantemente aire mohoso.
  • Apareció un molde en las esquinas de las habitaciones, por ejemplo, en el baño. Esto indica alta humedad, que es una consecuencia de la transferencia de calor pobre.
  • Condensado aparece constantemente en las ventanas de la habitación.

Si observa estas señales, debe revisar los filtros o instalar ventiladores en las rejillas de ventilación.

Aquí, tal vez, y todos los puntos principales sobre la disposición del aire en las casas de marco.

Conclusión

Dado que las casas de madera modernas son herméticas, necesitan una ventilación potente. Por lo tanto, al elegir un sistema, es mejor dar preferencia al intercambio de aire forzado, ya que es más eficiente.

Sin embargo, debe tenerse en cuenta que la instalación de equipos mecánicos incurrirá en costos adicionales. En el video de este artículo, puede obtener información adicional sobre este tema.
