Ventilación en el panel de casa - el dispositivo y

18-03-2018
Ventilación

Para una estancia cómoda, un sistema de ventilación efectivo juega, quizás, un papel aún mayor que los materiales de construcción con los que se construye la casa. Por otra parte, para diferentes tipos de edificios, utilizar diferentes esquemas de ventilación. En este artículo consideraremos el dispositivo de ventilación en la casa del panel, los tipos de esquemas más comunes y sus características.

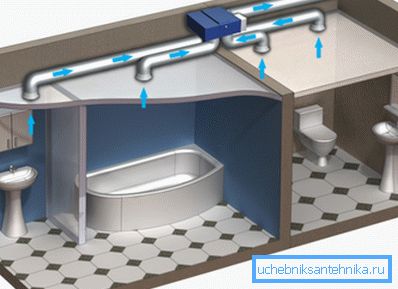

Sistema de ventilación en la caseta del panel.

Requisitos básicos para el proyecto de ventilación.

A los proyectos de sistemas de ventilación para casas de paneles, existen requisitos bastante estrictos. En particular, además de calcular la eficiencia, los ingenieros deben evitar la propagación del fuego a través del conducto en caso de incendio, así como la abundante penetración de masas de aire frío en la habitación en invierno.

Además, los siguientes puntos se tienen necesariamente en cuenta al calcular los sistemas:

  • Número de pisos en el edificio.
  • Separación del flujo de aire de escape de las habitaciones "sucias" (cocinas) y limpias.
  • El nivel de contaminación ambiental.
  • Estructura de la categoría.
  • El nivel de ruido externo.

Por ello, el desarrollo de proyectos implicó a profesionales. Además, para proporcionar las características necesarias, los constructores durante la construcción de ventilación utilizan filtros automatizados, materiales ignífugos y otros componentes modernos.

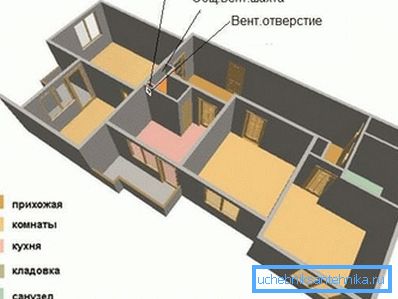

La ubicación del canal de ventilación en el apartamento del panel.

Características de ventilación en casas de paneles.

Tipos de sistemas de ventilación.

Hoy en día en las casas de paneles se utilizan los siguientes tipos de sistemas de ventilación:

Naturales El intercambio de aire se realiza por empuje, que se produce en conductos de ventilación especiales como resultado de la diferencia de temperatura dentro y fuera del edificio.
Ventilación combinada Tal sistema es de dos tipos:
  • La extracción forzada de aire viejo se lleva a cabo, mientras que el flujo de aire es natural.
  • El aire sopla el aire de admisión y la eliminación de las masas de aire antiguas se realiza de forma natural.
Suministro y escape En este caso, tanto el flujo de entrada como el de escape se realizan por la fuerza con la ayuda de equipos especiales.

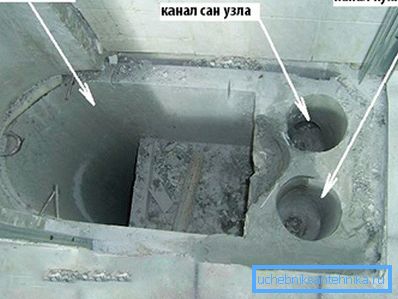

En la foto - el dispositivo del conducto de ventilación.

Esquemas de ventilación modernos

En la construcción moderna, los esquemas de ventilación natural prácticamente no se encuentran. La mayor distribución fue recibida por el sistema de ventilación y escape. Todos los canales de dicha ventilación están unidos estructuralmente por un solo eje.

En edificios de baja altura, los ejes de ventilación están conectados en el ático con un gran colector. En los edificios modernos de varios pisos, se recomienda utilizar satélites de minas aceleradas que estén conectados a la carretera central a través del piso. Para facilitar la comprensión de cómo está dispuesto el conducto de ventilación en el panel de la casa, damos su esquema a continuación.

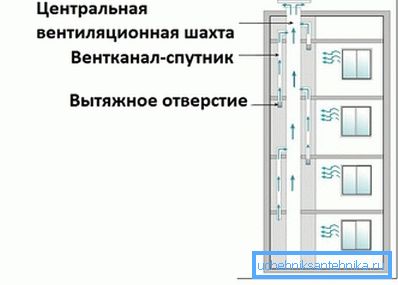

Diagrama del dispositivo del conducto de ventilación y la conexión de minas satelitales al mismo.

Presta atencion Una excepción a este esquema es a menudo los dos últimos pisos, cuyos canales de escape se sacan directamente, es decir, sin conectarse a un elevador común.

El aire de salida del local se produce a través de las rejillas de ventilación ubicadas debajo del techo en las salas sanitarias:

  • En el baño
  • En la cocina
  • En el baño

Presta atencion Desde el suelo hasta la salida del conducto de ventilación debe haber al menos dos metros.

En cuanto a la afluencia de masas de aire, para cada sistema de ventilación en las casas de paneles tiene su propio esquema específico.

En particular, mucho depende de la presencia o ausencia de calentamiento del flujo de aire de entrada:

  • Si los flujos de aire no se calientan antes de la entrega, la mejor solución es ingresarlos desde arriba, lo que acelerará el proceso de mezcla de aire frío con el aire caliente de la habitación.
  • Si el aire se calienta, es recomendable alimentarlo por encima del equipo de calefacción o directamente desde él.

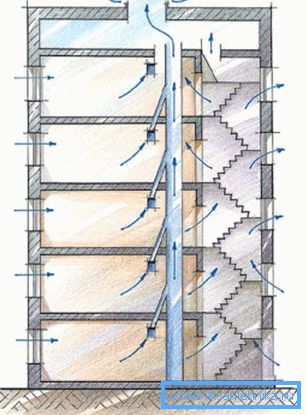

El esquema de ventilación más común en la casa de paneles de 9 pisos.

También se debe tener en cuenta que, según el método de distribución del aire, en los paneles de casas se utilizan sistemas de ventilación de dos tipos:

  • Revolviendo - El flujo de entrada de aire turbulento de alta velocidad se introduce en el aire circundante mediante inyección, lo que produce una mezcla con el aire antiguo. De este modo, se obtienen un campo de velocidad y temperaturas de masas de aire relativamente uniformes en todo el volumen de la sala.

Los distribuidores aéreos en este caso están ubicados en las paredes debajo del techo o en el techo, si es técnicamente posible.

  • Preventivo - Las masas de aire en este caso se alimentan gradualmente a baja velocidad, como resultado de lo cual el aire antiguo es expulsado por el nuevo.

Se considera que los sistemas de mezcla son los mejores en las casas de paneles, especialmente si se usaron materiales herméticos a prueba de vapor para el aislamiento de paredes.

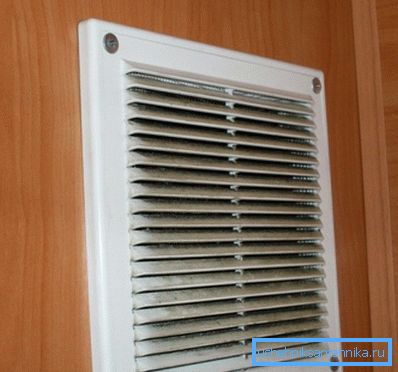

Rejilla de ventilación

Solución de problemas de ventilación en paneles de casas

En primer lugar, debe decirse que los inquilinos de casas de varios pisos con paneles tienen prohibido instalar comunicaciones de ingeniería o limpiar la mina con sus propias manos. Si el sistema de aire acondicionado y el intercambio de aire no funcionan, se permite desmontar la rejilla de ventilación y limpiar el espacio circundante, por ejemplo, con una aspiradora.

En todos los demás casos, es necesario buscar la ayuda de especialistas a través de los servicios apropiados. Sin embargo, los problemas con la ventilación pueden asociarse no solo con su mal funcionamiento. Por ejemplo, a veces puede haber olores desagradables y nebulización de ventanas, incluso con un sistema en funcionamiento.

La solución a este problema puede ser la ventilación más frecuente de la sala o la instalación de equipos de ventilación adicionales. En particular, una solución excelente es instalar una válvula de admisión de ventilación. Como regla general, se montan entre las baterías.

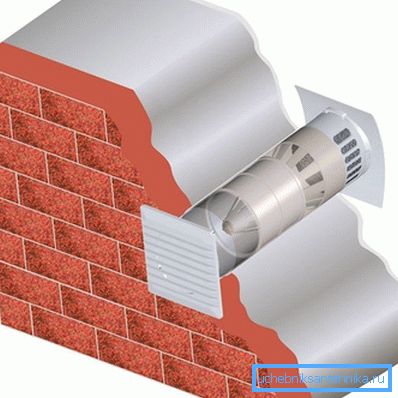

Esquema de instalación de la válvula de entrada.

Las instrucciones para instalar tales válvulas son bastante simples, sin embargo, para realizar este trabajo, necesitará equipos especiales para perforar la pared. Además, puede ser difícil instalar una rejilla exterior. Por lo tanto, es mejor confiar el trabajo a especialistas.

Hasta la fecha, hay una gran selección de modelos de válvulas en venta, que difieren en parámetros tales como:

  • Diámetro;
  • La presencia de filtros;
  • Disponibilidad de sistemas de control de temperatura, etc.

De la cantidad de funciones del dispositivo dependerá de su precio. Sin embargo, en cualquier caso, instalar incluso la válvula más simple proporcionará una entrada adicional de aire fresco en la habitación.

Conclusión

La calidad del aire en la sala de estar juega un papel importante para la salud de los residentes. Por lo tanto, para asegurar un intercambio de aire efectivo recientemente, se utilizan exclusivamente circuitos forzados mecánicos. Además, todos los proyectos de sistemas de ventilación son desarrollados por expertos individualmente para cada casa.

En el video de este artículo, puede obtener información adicional sobre este tema.
