Los sistemas de ventilación de edificios y estructuras están diseñados para resolver una tarea importante: garantizar el flujo de aire fresco en la habitación al mismo tiempo que se eliminan los volúmenes de desechos. De esta manera, se mantiene el contenido óptimo de oxígeno en las masas de aire, lo que contribuye a un bienestar más cómodo de las personas en el edificio.
El diseño y la disposición de los sistemas de ventilación son una tarea bastante complicada. En la mayoría de los casos, los profesionales confían en la solución, pero incluso entonces el propietario de una casa o apartamento debe tener una idea sobre el funcionamiento de estas comunicaciones.
Tipos de ventilación
El sistema de ventilación del edificio es uno de los componentes más importantes responsables del soporte vital y la regulación del microclima. Dependiendo de las características de diseño, tales sistemas se dividen en naturales y obligatorios.
Las diferencias entre estas variedades se analizan convenientemente en la siguiente tabla:
| Ventilación natural | Ventilación forzada |

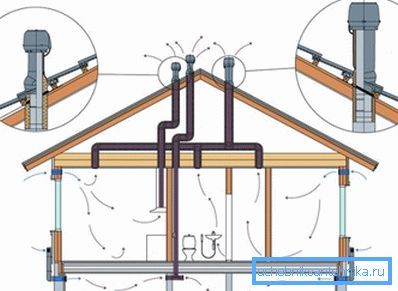

| · Generalmente representado por pasajes internos, que aseguran la entrada de aire frío del exterior y la eliminación del aire caliente de la habitación al ambiente externo. · Funciones debidas a la diferencia de presión y temperatura. · Dado que el aire frío desciende hacia abajo y desplaza el aire caliente, las entradas de aire se colocan en la parte inferior de la habitación y las salidas de ventilación en la parte superior. · En casas privadas, las bolsas de aire equipadas en el sótano son las más responsables de la afluencia. · Escape en algunos casos combinado con la chimenea, ubicada en el techo. | · Se realiza cuando la capacidad del sistema natural no es suficiente, por ejemplo, en espacios completamente cerrados o en habitaciones donde la necesidad de aire fresco es muy alta. · El forzar el aire y su salida fuera de la habitación se proporciona con la ayuda de ventiladores mecánicos. Se pueden instalar en canales especiales o en aberturas en las estructuras de soporte. · En algunos casos, en paralelo con el sistema general del edificio, se equipa la ventilación forzada de ciertas habitaciones o áreas. En edificios residenciales, a menudo se instala en cocinas y baños. |
Además, el SNiP para la ventilación de edificios públicos (41-01-2003) permite el diseño de sistemas mixtos: por ejemplo, los principales volúmenes de intercambio de aire proporcionan comunicaciones naturales, y los dispositivos mecánicos se instalan solo en aquellos lugares donde las capacidades del ducto son limitadas.
Presta atencion Además, se instalan dispositivos adicionales para el intercambio de aire forzado en caso de que sea necesario ajustar la composición del aire. Un ejemplo son las empresas industriales: para los talleres, la toma de aire se lleva a cabo en un lugar relativamente limpio, y no directamente en el sitio industrial.
Además del intercambio de aire, estos sistemas también realizan una función de termorregulación. La mayoría de las veces son responsables de enfriar el ambiente interno de la sala, pero hay excepciones (por ejemplo, la calefacción será más relevante en las regiones del norte de la Federación Rusa). Por esta razón, el sistema de ventilación a menudo se combina con unidades de aire acondicionado.
Características de la disposición de los sistemas.
Principios básicos de diseño

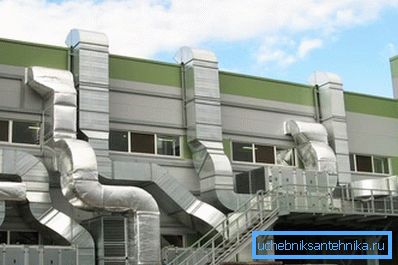

El diseño de la ventilación de un edificio industrial debe basarse en la cantidad de aire consumido. Esto tiene en cuenta no solo el número de personas en el edificio, sino también los mecanismos de trabajo (en primer lugar, los motores térmicos y los motores de combustión interna).
Si planea hacer el trabajo con sus propias manos, debe tener en cuenta los siguientes estándares:
- Intercambio de aire por persona - 20 m3/ h para edificios públicos, 30 para residenciales y al menos 40 para locales industriales.
Presta atencion En habitaciones sin posibilidad de ventilación natural, las tarifas se duplican, respectivamente, a 40, 60 y 80 m.3/ h

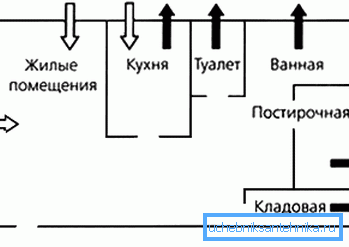

- Intercambio de aire nominal para apartamentos - no menos de 3 m3/ h por 1 m2 Espacio habitable.
- Para cocina y baño - de 110 a 140m.3/ h dependiendo del tipo de placa instalada.
- Para edificios de apartamentos es necesario reemplazar todo el volumen de aire al menos menos de 1 hora.
Además, debe tenerse en cuenta que en su región puede actuar según sus propias instrucciones, lo que refuerza aún más los requisitos para el intercambio de aire. Es por esta razón que antes de comenzar el diseño de las comunicaciones, vale la pena familiarizarse con el marco regulatorio actual.
Como dispositivos para recibir aire del exterior, SNiP y otras regulaciones recomiendan el uso de orificios especiales, salidas para los conductos de ventilación de admisión, así como puertas y conos externos.
Con esto:
- Los dispositivos de entrada especiales se colocan a no menos de 1 m del nivel de la capa de nieve, pero no a más de 2 m de la superficie del suelo.
- Para proteger el sistema de residuos grandes, así como de la penetración de animales en las aberturas de admisión, se recomienda instalar rejillas especiales. El diseño de las rejillas debe diseñarse de tal manera que minimice la capacidad del canal.

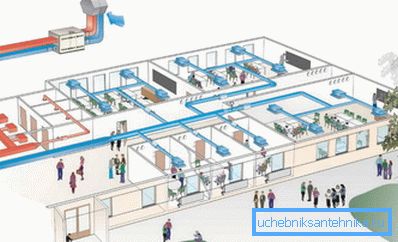

- El transporte de aire con su flujo subsiguiente en la habitación se realiza a través de conductos de aire. Los canales de aire pueden ubicarse dentro de los muros de carga o en estructuras de pared especiales.
- La eliminación de la masa residual con un alto contenido de dióxido de carbono se realiza a través de los canales de escape. Las aberturas de recepción de los canales de escape se colocan en la parte superior de la habitación.
Presta atencion Los agujeros deben ubicarse lo más lejos posible del lugar de entrada.

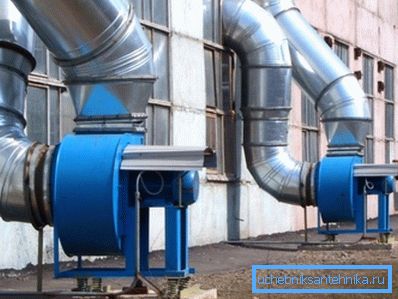

- Al diseñar las campanas, la ventilación de un edificio industrial debe permitir la extracción de humo de emergencia. Para este propósito, se instalan ventiladores especiales protegidos de altas temperaturas en el conducto o la caja.
Instalacion de ventilador
La mayoría de los edificios residenciales (tanto privados como multifamiliares) utilizan sistemas de ventilación natural. Sin embargo, en algunos casos, su poder no es suficiente para garantizar la necesidad de oxígeno y, por lo tanto, para apoyarlos, instalan ventiladores de admisión o de escape.
Más a menudo, tales dispositivos se montan:
- En campanas de cocina. Este es el lugar más común para una instalación mecánica, asegurando la eliminación del aire de escape en el conducto de ventilación y luego en el exterior. Normalmente, el sistema se enciende solo cuando no hay suficiente empuje natural para eliminar grandes cantidades de humo o vapor desagradable.
- En la ventana de la cocina. Puede ser tanto cosido como de escape. En el primer caso, aseguran el suministro de un volumen de aire suficiente, lo que hace posible trabajar de manera más efectiva con las minas de los tubos de escape; en el segundo caso, eliminan el dióxido de carbono gastado.

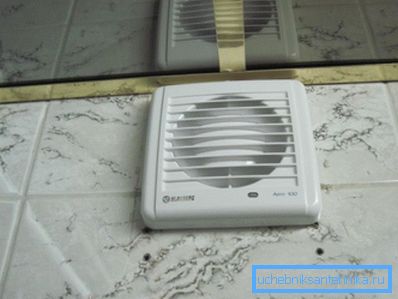

- En los baños. Responsable de la normalización del microclima, que consiste principalmente en reducir la humedad. La mayoría de las veces se monta en el conducto de ventilación adyacente al baño o directamente en la pared con la salida hacia el exterior.
Presta atencion La ventilación forzada de las instalaciones sanitarias en los edificios públicos es obligatoria, ya que solo puede eliminar los olores desagradables.
Válvulas de entrada
Muy a menudo, al diseñar un sistema para ajustar el microclima de nuestro apartamento, todos prestamos atención a la eficiencia del capó y perdemos de vista la afluencia. Esto es especialmente desagradable para los edificios que tienen ventanas modernas de metal y plástico con un alto nivel de hermeticidad.
Presta atencion Por un lado, los viejos marcos de madera liberaron calor a través de los huecos, pero por el otro proporcionaron al menos un mínimo intercambio de aire.
En esta situación, se recomienda a los vendedores de ventanas de PVC que ventilen la habitación con más frecuencia, pero para lograr los indicadores reglamentarios, esto deberá hacerse al menos una vez y media a dos horas.

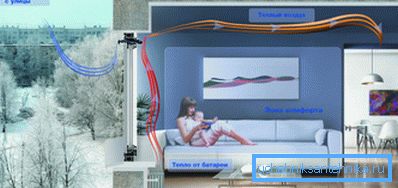

Es por eso que los expertos en el campo de la aireación de locales recomiendan instalar válvulas de ventilación de entrada especiales en las ventanas:
- La válvula es un dispositivo que se monta en la parte superior de la ventana.
- Dentro del dispositivo hay un mecanismo que abre o cierra automáticamente la hoja de la válvula.
- El mecanismo puede funcionar en automático (más conveniente, pero el precio es ligeramente más alto) y en modo manual. Al mismo tiempo, el aire entra constantemente en la habitación, pero en pequeñas porciones, lo que no conduce a una disminución de la temperatura interna, incluso en el frío extremo.
Además de la ventana se pueden instalar y las válvulas de entrada de pared, pero su instalación está asociada con grandes dificultades.
Conclusión
La ventilación de edificios industriales, así como un sistema integral para soportar el microclima de las instalaciones residenciales, son estructuras bastante complejas y de múltiples componentes. Deben diseñarse, centrarse en una lista completa de documentos normativos y tratar de no desviarse de los requisitos establecidos en ellos.
El video en este artículo contiene información adicional que será útil para cualquier persona que planee organizar la organización del intercambio aéreo.
