Ventilación de un edificio de gran altura: características

Sin la entrada de aire fresco de la calle y la eliminación de masas de aire contaminadas con productos de desechos humanos, es imposible operar cualquier edificio. Al mismo tiempo, el sistema de ventilación en el apartamento de un edificio de varios pisos tiene diferencias significativas con la misma red de ingeniería de una casa de campo privada, lo que afecta el servicio y la capacidad de conectar electrodomésticos especiales. Para entender todas sus sutilezas y matices ayudará a la instrucción a continuación.

Propósito y funciones

El dispositivo de ventilación en edificios de varios pisos está provisto por los estándares existentes de construcción, extinción de incendios y sanitarios. Su objetivo principal es la eliminación de impurezas dañinas del aire en locales residenciales (dormitorio, sala de estar) y auxiliar (unidad sanitaria, cocina).

Las principales fuentes de contaminación en el apartamento son:

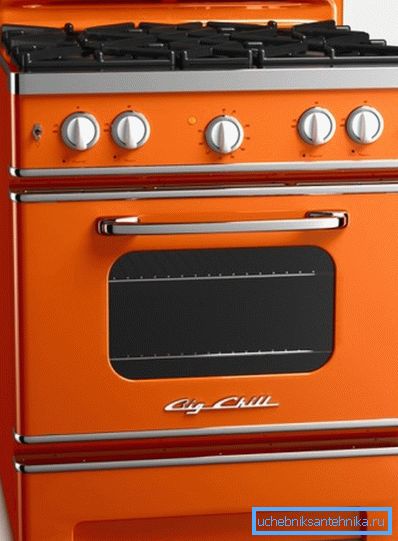

• cocina
• lavadora;
• Equipamiento sanitario (aseo, baño).

Como resultado del funcionamiento del equipo anterior, el vapor de agua y los gases se acumulan en el aire, lo que tiene un efecto negativo en el cuerpo humano.

Al trabajar incorrectamente o no realizar las tareas asignadas, la ventilación se puede reconocer fácilmente mediante las siguientes características:

• nebulización de vidrios en marcos de ventanas;
• condensación en las paredes;
• Humedad en los rincones de las habitaciones;
• Moho y hongos que cubren varias superficies en el apartamento.

Presta atencion El mal intercambio de aire en un área residencial puede tener graves consecuencias, especialmente si un niño vive en un apartamento. El moho y la humedad son a menudo causas de problemas respiratorios.

Compruebe si el conducto de ventilación en un edificio de varios pisos, puede hacerlo usted mismo. Es suficiente tomar un segmento de un periódico con dimensiones de 20 por 4 cm y colocarlo en la parrilla que cubre el conducto.

La hoja debe "pegarse" al agujero. De lo contrario, debe cuidar la reparación o limpieza del canal de ventilación.

Especies

Recientemente, cada vez más personas se quejan de la falta de efectividad de los sistemas de ventilación en los complejos de apartamentos urbanos. Esto se debe al hecho de que el esquema de ventilación en un edificio de varios pisos construido en el siglo pasado no preveía la instalación de estructuras de ventanas herméticas que impidieran la entrada de aire fresco de la calle.

Además, la razón del mal desempeño del tubo de escape puede ser su falta de longitud (especialmente para los apartamentos ubicados en los pisos superiores). El hecho es que para la aparición de la tracción, el aire debe pasar a través de la tubería al menos dos metros, lo cual es problemático en el piso superior de la casa.

Antes de familiarizarse con las formas de resolver este problema, es necesario estudiar los esquemas existentes de los sistemas de ventilación.

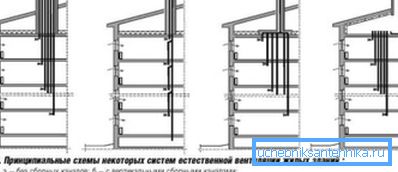

Por lo tanto, la ventilación natural en un edificio de varios pisos según SNiP puede ser de varios tipos principales:

1. Cada apartamento tiene un canal de escape individual que va directamente al techo. Este tipo de ducto es más efectivo, pero debido al aumento en el número de pisos en los edificios y al aumento en el número de apartamentos, no se ha utilizado recientemente.
2. Los conductos de escape que salen de los apartamentos están conectados en el nivel superior de ingeniería por un conducto horizontal, que va al techo.
3. Todas las tuberías de ventilación principales terminan en el ático, que desempeña el papel de una especie de sala de ventilación. Luego, el aire de escape se expulsa a través de minas especialmente equipadas. Este método se utiliza en la construcción de edificios de apartamentos modernos.

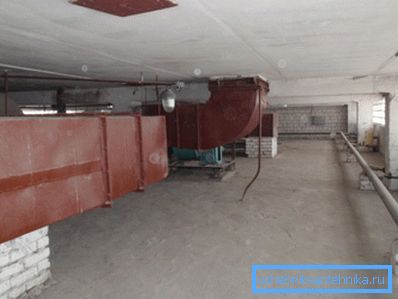

Canal horizontal comun

Si la ventilación de edificios residenciales de varios pisos se diseña de acuerdo con este tipo, entonces el aire que sale de los apartamentos hacia tuberías verticales se conecta en una corriente en un canal horizontal. En este caso, al llegar al ático, las masas de aire golpean la pared horizontal (el borde de la caja) y giran hacia la salida.

El método tiene varias desventajas:

1. Con una pequeña sección transversal interna de un conducto de ventilación horizontal, aparece una sección donde la presión del aire aumenta, como resultado de lo cual las masas de aire en exceso regresan al canal de ventilación y, a veces, al apartamento del piso superior.
2. Si la abertura de salida de la caja está montada demasiado baja, puede producirse el llamado empuje inverso. Como resultado, el aire que sube desde los pisos inferiores no sale a la calle, sino a las salas de estar del piso superior.

Hay dos formas de solucionar los problemas enumerados anteriormente:

1. Alteración de cajas en el piso técnico.. Es necesario aumentar el tamaño del conducto de ventilación horizontal aproximadamente 2-3 veces, y también equipar en su interior los elementos que diseccionan el flujo de aire. Las desventajas de este método son el alto precio y la necesidad de atraer especialistas. Sin embargo, puede estar 100% seguro de que después de actualizar la ventilación en un edificio residencial de gran altura funcionará perfectamente.
2. Disposición de un conducto de ventilación individual, que elimina el aire contaminado hacia el exterior, sin pasar por el conducto común.

Presta atencion En el caso de dicha revisión, asegúrese de cuidar el aislamiento térmico normal de los conductos de aire, de lo contrario puede romper las condiciones de temperatura y humedad de la sala técnica, lo que está prohibido por el SNiP.

Airbag en el ático

Este esquema de organización del flujo de aire se utiliza en todos los hogares modernos. Si durante el diseño se cometieron errores e imprecisiones, los residentes de los pisos superiores sufren el hecho de que no se crea la tracción necesaria en el conducto de ventilación.

Esto se debe al hecho de que el aire, en lugar del conjunto de 2 metros, pasa unos 30 cm. La ventilación está presente, sin embargo, no puede bombear el volumen de aire requerido. Además, cuando abres la puerta en el ático aparece un borrador, lo que reduce aún más el deseo.

Solucione el problema fácilmente. Solo es necesario equipar o aumentar los conductos de ventilación individuales del apartamento ubicado en el piso superior, entregando un tubo de unos 140 cm de largo, que debe inclinarse hacia el eje común para que el aire que sube desde la parte inferior genere una tracción adicional.

Formas de organizar el movimiento del aire.

El flujo de aire en el sistema de ventilación de un edificio de apartamentos puede moverse en la dirección prevista por los ingenieros de forma independiente (según las leyes de la física) y por la fuerza (utilizando ventiladores y otros equipos).

Dado esto, la red de ingeniería descrita se divide en los siguientes tipos:

• natural: el aire fresco fluye a través de ventanas y salidas de aire, y la extracción a través del conducto de ventilación (el empuje se genera debido a la diferencia de presión y temperatura);
• Mecánica: tanto la entrada como la extracción de masas de aire se llevan a cabo con la ayuda de ventiladores instalados en las aberturas de admisión y salida, así como dentro del conducto de ventilación;
• combinados: en este caso, la capucha es forzada y el flujo de forma natural.

Reparación de ventilación

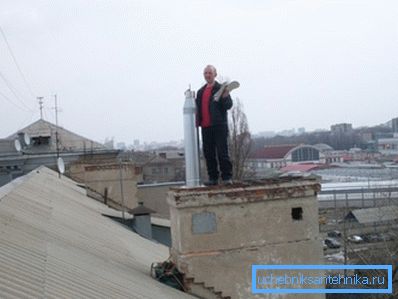

El sistema de ventilación por extracción adecuadamente diseñado y diseñado no requiere mantenimiento por parte de los residentes. Esto debe ser realizado por especialistas de la organización responsable de la operación del edificio. La única acción válida es limpiar la rejilla del polvo que cubre la entrada.

Es una cuestión diferente si el aire del apartamento se elimina con regularidad, y los olores desagradables de los vecinos y la condensación en las ventanas continúan molestándote. Entonces el problema radica en la insuficiente entrada de masas de aire. A menudo se enfrentan a los residentes, que instalaron bloques de ventanas de plástico o aluminio que no dejan pasar el aire.

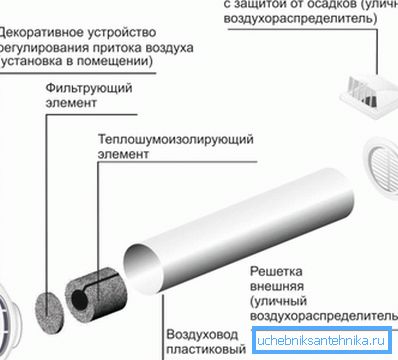

Para hacer frente a la situación ayudará la ventilación regular, pero una opción más aceptable es instalar válvulas de admisión, que se montan entre el alféizar de la ventana y el radiador de calefacción central. En este caso, el aire frío que sopla desde el exterior se calienta.

Hay varios tipos de válvulas de admisión:

• mecánico: equipado con amortiguadores que le permiten ajustar manualmente la intensidad de la corriente entrante;
• Electrónico: tiene dispositivos especiales que abren y cierran la válvula, según la información recibida de sensores externos (humedad y temperatura).

Presta atencion Muchos propietarios de apartamentos en casas antiguas están tratando de lidiar con la humedad y los olores desagradables con la ayuda de aire acondicionado. Esta es una decisión equivocada, ya que tales equipos climáticos no pueden reemplazar una red de ingeniería de ventilación completa.

Instalación de un sistema de ventilación forzada.

Esta forma de resolver el problema se utiliza en el caso en que todos los métodos mencionados anteriormente no produjeron el resultado deseado. Cabe señalar que es imposible realizar de forma independiente todas las operaciones de instalación necesarias, ya que la sección transversal de los canales de aire y la potencia del equipo se calculan individualmente.

Considere solo los tipos principales de los sistemas más utilizados:

1. Si necesita proporcionar un apartamento pequeño de una habitación con aire fresco, un dispositivo especial de una sola pieza lo ayudará, que es económico, pero hace un excelente trabajo con las tareas asignadas.
2. En el caso de que en el canal de escape el empuje sea suficiente, es posible limitar la instalación de los dispositivos de entrada. La potencia del equipo depende de la cantidad de residentes en el apartamento, el área de las habitaciones y algunos otros factores.

Completo con el ventilador, por regla general, se suministran todos los elementos necesarios:

• celosías
• calentadores de aire para ventilación;
• valvulas
• elementos filtrantes.

1. La ventilación con aire forzado (posiblemente con un recuperador de calor) es la más efectiva. Pero su instalación solo es aconsejable en casas particulares o grandes apartamentos urbanos.

Sugerencia Para que la ventilación funcione de la manera más eficiente posible, es recomendable equipar las aberturas de suministro y de escape en cada habitación (incluido el dormitorio, estudio, comedor, etc.), conectándolos con conductos de aire a la unidad central.

Ventilación de aguas residuales

Una característica de los edificios de apartamentos es la necesidad de instalar ventilación no solo para las instalaciones residenciales y no residenciales, sino también para la red de alcantarillado. De lo contrario, existe el riesgo de olores desagradables y la penetración en el apartamento de vapores que son peligrosos para la salud de los habitantes.

En casas de más de 9 pisos de altura, se utilizan varios métodos para ventilar el sistema de eliminación de aguas residuales:

1. Ventilación directa. En este caso, el elevador central, donde se fusionan todos los desagües, se muestra en el piso técnico del edificio y no está sellado. El aire fresco se suministra a través de la parte superior de la tubería. La desventaja es que, en caso de un aumento de la presión en la parte inferior del sistema, existe el peligro de apretar el sello de agua.
2. Ventilación paralela. Las características de este diseño evitan la absorción y expulsión de las cerraduras hidráulicas. La esencia del método radica en el hecho de que la canalización vertical paralela y vertical de alcantarillado asienta la ventilación adicional. Están conectados entre sí en cada piso con la ayuda de piezas con formas especiales.

Conclusión

El sistema de ventilación de un edificio de apartamentos es una compleja red de ingeniería cuyo diseño y reparación requieren conocimientos, habilidades y equipos especiales. El mantenimiento inadecuado puede ocasionar averías que no solo afectarán su hogar, sino que también causarán inconvenientes a sus vecinos.

Aprenderá más sobre el funcionamiento de la ventilación en el edificio urbano de gran altura a partir del video de este artículo.
