Ventilación de techo: características y beneficios.

12-05-2018
Ventilación

El desarrollo de tecnologías de construcción nos ha dado una gran cantidad de nuevos materiales y soluciones estructurales, entre los cuales se encuentran los techos suspendidos. La peculiaridad de estos techos es la presencia de un espacio entre la losa del piso y la superficie decorativa en la que puede ocultar los canales de ventilación u organizar un sistema sin canales. Hablaremos de las características y ventajas de la ventilación en el techo.

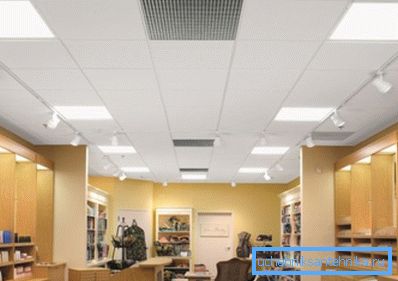

Las rejillas de ventilación indican el tipo y la ubicación del sistema.

Información general

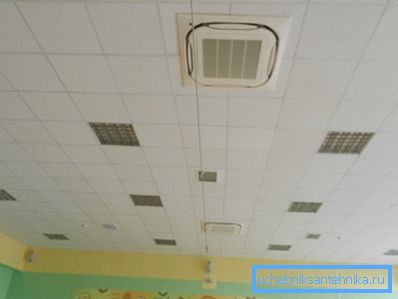

Esta es la parte visible del sistema de suministro de aire.

La ventilación debajo del techo comprende un sistema de este tipo en el que los conductos o conductos se encuentran por encima del techo. Esto le permite eliminar las tuberías y conductos de las áreas funcionales de la sala y ganar en términos del uso efectivo de su área.

Presta atencion Este arreglo le permite entregar aire a cualquier parte del apartamento o casa. También se observa otra ventaja: la minería se realiza en el punto más alto, y es allí donde se acumula el aire más sucio y más caliente.

La fijación de la ventilación al techo se realiza de varias maneras: abrazaderas, anclajes, tornillos autorroscantes al perfil L o Z, travesaños, cinta perforada o vigas metálicas. Para mejorar las cualidades decorativas de la habitación, la red de canales de aire está oculta detrás de la estructura con bisagras.

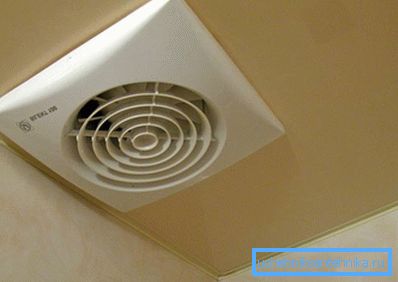

Parece ventilación en el techo elástico.

Los sistemas de techo son de canal y canalizados. Queremos contar las diferencias y características de estas soluciones con más detalle.

Sistemas de ventilación de techo

Conductos

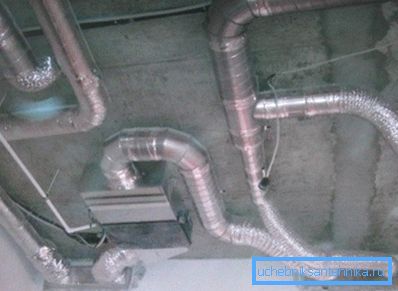

Así es como se ve la ventilación bajo un techo suspendido u otro sistema falso suspendido.

A pesar del desarrollo de sistemas VAV sin canales, la buena ventilación del canal antiguo sigue siendo el líder indiscutible del mercado. La gran mayoría de todos los sistemas climáticos modernos están construidos precisamente en el diseño de ductos.

Si la ubicación y el aspecto de los conductos de aire en las salas de producción y servicios públicos no son críticos, en los edificios residenciales y apartamentos se vuelve decisivo: no todos tienen un interior industrial con tuberías de metal en la parte superior.

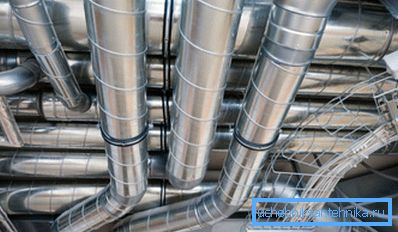

La foto muestra los

Debido a las restricciones decorativas, los constructores no utilizaron un sistema de canales con una red extensa y suministro de aire específico, sino que se limitaron a varias ventilaciones en el área de la cocina, el baño y las instalaciones sanitarias. Esto llevó a una notable estratificación de las masas de aire y la aparición de múltiples zonas estancadas.

Hoy en día, es posible utilizar conductos de techo: los techos suspendidos enmascaran bien los conductos de aire, lo que permite el suministro de masas de aire y la eliminación del aire de escape en forma puntual.

Presta atencion En este caso, el difusor del techo de ventilación juega un papel importante, que permite aumentar el caudal y su rango, lo que conduce a una mezcla de masas de aire de alta calidad y la ecualización de temperaturas.

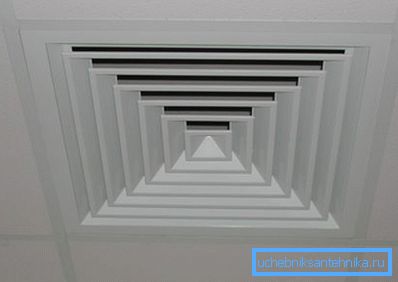

El uso de enmascaramiento con estructuras falsas deja visibles solo las rejillas de ventilación de techo de plástico.

Ventajas de los sistemas de canales:

  • El suministro de aire fresco en el punto de dirección permite distribuir de manera más eficiente la masa entrante de gas fresco, limpio y refrigerado entre sus consumidores;
  • El rendimiento del canal le permite monitorear efectivamente la ventilación en tiempo real y realizar ajustes y ajustes de modos mediante la automatización;
  • Bajo las condiciones de los conductos del canal, es más fácil organizar sistemas efectivos de tratamiento de aire: filtración, enfriamiento, calefacción, etc .;
  • También se debe tener en cuenta la posibilidad de instalar amortiguadores contra incendios y otros sistemas de protección con canales separados.

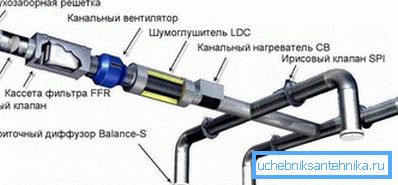

Existe la oportunidad de crear redes complejas pero efectivas.

Las desventajas del rendimiento del canal son sus cualidades:

  • El sistema de ductos se monta como una red fija, que se coloca antes de los trabajos de acabado. Como resultado, cualquier reurbanización o cambio interior enfrenta el problema de inconsistencias entre el nuevo diseño y la antigua red de ventilación. Esto es especialmente cierto en las oficinas y locales de alquiler;
  • Cuando se cambia a los modos de rendimiento reducido, hay una caída en la velocidad de suministro de aire y el rango de difusores con un área fija, lo que conduce a un estancamiento en las zonas entre los difusores (este problema se resuelve parcialmente con la lámpara de techo y ventilador);
  • Las redes ramificadas complicadas difieren en el alto costo del equipo, el mantenimiento y la reparación;
  • En comparación con los sistemas sin canales, el consumo de energía aumentó en un 30%;
  • El microclima dentro de los canales contribuye al desarrollo de moho, que no se observa en el rendimiento sin canales.

Canalizadora

Rejilla de ventilación 600x600 techo en sistema de suministro de aire sin canal.

Como su nombre indica, estos sistemas no contienen tuberías o conductos para el transporte de masas de aire. En su lugar, utilizan el espacio entre los techos o los pisos decorativos y estructurales como un conducto de aire.

Dicha solución permite obtener beneficios no solo desde el punto de vista del diseño y el espacio ergonómico, sino que también tiene puntos de vista económicos y tecnológicos mucho más significativos.

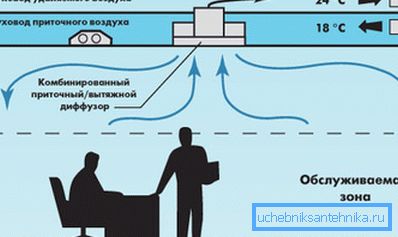

Como puede ver, la ventilación moderna requiere la construcción de un techo de dos niveles.

Los últimos sistemas de techo funcionan según el principio de volumen de aire variable (VAV) o flujo de aire variable. Al mismo tiempo, la presión de trabajo en los conductos subterráneos y de techo es de 12,5 Pa, que, en comparación con el estándar de 373 Pa en los canales, es en sí mismo digno de atención.

Considere las principales ventajas de los sistemas HVAC sin canales:

  • Flexibilidad. A diferencia de la red de canales, un conducto común le permite colocar difusores en cualquier lugar; además, no se producen problemas por su transferencia a otros lugares. Al mismo tiempo, no se requiere un recálculo y un rediseño complicados;
  • Ahorro de energia. Como ya se mencionó, el consumo de energía de los sistemas de ventilación del techo del techo se reduce en comparación con el canal en un 30%;
  • Sin moho. La temperatura y la humedad relativa del aire que pasa a través de los conductos de aire se iguala mediante la recirculación y el calentamiento a los valores en los cuales se impide el desarrollo de organismos fúngicos;
  • Inversión de capital reducida. Potencialmente, los sistemas sin conductos deberían ser notablemente más baratos que otros, ya que el precio de las tuberías, los accesorios, el trabajo de instalación y el diseño todavía es alto.

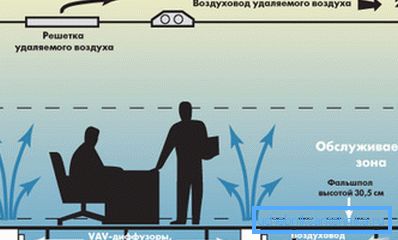

Aquí, el conducto de suministro de aire se encuentra debajo del piso y el conducto de escape está debajo del techo.

Presta atencion Es demasiado pronto para hablar sobre las deficiencias de esta solución, ya que no hay datos confiables sobre la práctica de usar sistemas sin canales.

En esta etapa, podemos observar la escasez de artesanos con experiencia suficiente en la construcción de tales instalaciones. Además, no hay instrucciones claramente desarrolladas para su instalación, lo que hace que el trabajo con sus propias manos sea una ocupación arriesgada.

Conclusión

El sistema de ventilación de techo tiene varias ventajas en comparación con la pared u otra forma de conexión en red. La solución más progresiva hoy en día es la ventilación VAV sin canal, ubicada en los espacios subterráneos e inter-techo (ver también el artículo Chimeneas y ventilación: peligro, operación y prevención).

El video de este artículo contiene información visual adicional.
