Ventilación de pared natural con válvulas de admisión y

11-06-2018
Ventilación

A veces se requiere crear en la vivienda o en la casa de campo un sistema de intercambio de aire simple capaz de funcionar en condiciones normales. La opción más simple es ventilar a través de la pared por medio de válvulas especiales que funcionan en una dirección y una tubería externa. Este método solo se puede utilizar en habitaciones con funcionamiento normal.

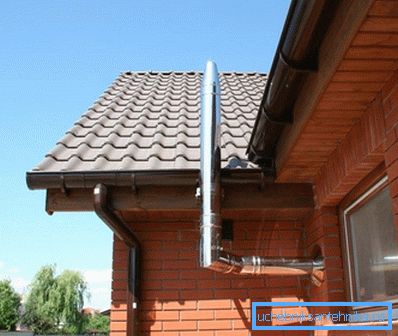

La foto muestra el tubo de ventilación en el plano lateral.

Ventajas y desventajas del método.

Para decidir sobre la creación de un sistema de intercambio de aire de este tipo, es necesario considerar todos los pros y los contras, luego la elección será la más sencilla. Sin embargo, las conclusiones deben hacerse sobre la base de las condiciones existentes, porque de hecho esta es una versión alternativa de una red convencional en una versión más simple.

Enumeración de méritos

La ventaja más importante de la organización de dicho intercambio de aire es un precio relativamente bajo. Todos los elementos necesarios son bastante baratos, por lo que puede evitar altos costos.

Otras cualidades positivas de ventilación de este tipo se enumeran a continuación:

  • Los elementos principales del sistema son pequeños., por lo tanto, las características estéticas de los locales no son violadas.
  • Durante la instalación, no es necesario reducir la estanqueidad del techo, Porque al instalar la tubería, no se hacen recortes en el techo.
  • Posibilidad de realizar el trabajo de instalación con tus propias manos. Es una gran manera de ahorrar recursos financieros.
  • Debido a la ausencia de elementos complejos, el tiempo de instalación se reduce en gran medida..
Se parece a la válvula de entrada en la pared.

Puntos negativos

  • La dependencia de la operación de las condiciones climáticas y otros factores reduce un poco la eficiencia, pero esto se resuelve mediante la instalación de un ventilador.
  • La necesidad de perforar en varios lugares de alguna manera complica el trabajo.
  • En caso de instalación de mala calidad, puede haber problemas con la impermeabilización.

Nota Cuando la ventilación a través de una pared en una casa privada se arregla con la ayuda de válvulas de ventilación de entrada y una tubería externa, el conjunto de herramientas dependerá del material utilizado para la construcción del edificio.

Cálculos producidos

Incluso un sistema de ventilación tan simple debe calcularse con cuidado, ya que para proporcionar aire fresco a las habitaciones, es necesario conocer la cantidad de elementos utilizados para la entrada del entorno de trabajo y la capacidad de rendimiento del escape.

A continuación, consideramos cómo realizar cálculos preliminares en el área mediante el ejemplo de una estructura residencial de 69 m con una altura de techo de 250 cm.

  1. El primer paso es determinar el volumen aproximado de toda la vivienda. Para ello, multiplica la longitud, anchura y altura. El resultado debe ser: 6x9x2.5 = 135 cu. m
  2. En función de los datos obtenidos, puede calcular el número de válvulas de entrada. Por ejemplo, si el ancho de banda de los elementos es de 40 metros cúbicos. m / hora, luego va: 135/40 = 3,375? 4 piezas.
Mesa auxiliar para la selección del diámetro del tubo de escape.

Contesta Para una actualización cualitativa del aire en el objeto presentado, necesitará instalar solo 4 válvulas. Sobre la base de los cálculos anteriores, se determina el diámetro del tubo de escape.

Aparatos de entrada

En relación con el advenimiento de los materiales modernos, las estructuras comenzaron a ser más herméticas, lo que llevó a la aparición de otro problema asociado con una disminución en la entrada de aire en el interior.

Si las casas y apartamentos anteriores podían ser ventilados sin afluencia adicional, ahora la situación ha cambiado. Es especialmente difícil respirar en una vivienda si se utiliza plástico como material de base.

Acerca de la funcionalidad

Los productos terminados para la entrada de aire de la calle pueden evitar completamente la penetración de polvo, insectos y todo tipo de sonidos. Después de la instalación en el local no se producen borradores. El dispositivo de admisión se asemeja al principio del reductor de aire, que disminuye la velocidad de flujo.

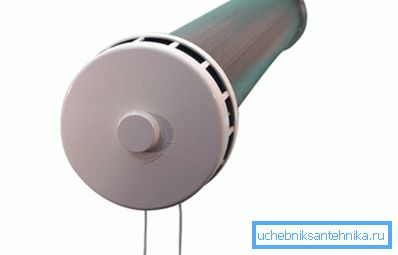

Esta es una válvula para el flujo de aire.

Es extremadamente sencillo controlar la válvula de entrada, ya que está equipado con un asa conveniente y para cerrar el canal. Su parte visible encaja perfectamente en el interior de la habitación. Al ser desde el exterior, no estropea la impresión de la fachada del edificio. Durante la operación no tiene que gastar recursos financieros.

Detalles sobre los productos del dispositivo.

El elemento con la capacidad del aire es un pequeño tubo de plástico cuyo diámetro puede variar ampliamente. En su interior se encuentra aislamiento, evitando la penetración de sonidos.

A continuación le invitamos a familiarizarse con la estructura de los productos de este tipo.

  • El canal de plástico es un componente básico, ya que es a través de él que el aire entra a la habitación.
  • La perilla de ajuste se encuentra en el interior. Con su ayuda, puedes bloquear el canal.
  • El elemento de filtro permite la purificación de corrientes entrantes de partículas de polvo.
  • El fragmento interno de la punta, equipado con una tapa de ventilación, es el limitador principal.
  • La junta tórica está diseñada para mejorar el sellado entre los elementos del producto.
  • El material aislante proporciona la capacidad de proteger el interior de sonidos y otros efectos.
  • La rejilla externa ayuda a proteger la estructura de la precipitación.
  • El mosquitero en su interior le permite prevenir completamente la entrada de insectos.
Se muestran las partes principales del producto.

Atencion La longitud del manguito de plástico puede variar entre 40 y 100 cm en incrementos de 10 cm. Por lo tanto, al elegir, el grosor de la pared se debe redondear a estos valores. La parte sobrante se recorta simplemente.

Trabajos de instalacion

En primer lugar, se elige un lugar adecuado para la instalación de un elemento en un plano lateral que bordea la calle. Un jefe funcional debe tener acceso directo, de lo contrario sería problemático ejercer el control. La mejor opción es instalar cerca del radiador para que el aire entrante tenga tiempo de calentarse.

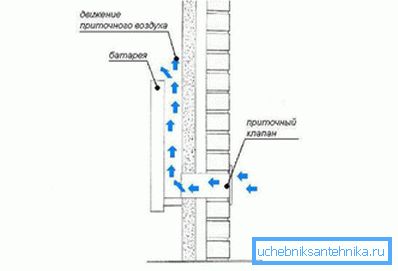

Demuestra una de las opciones de instalación.

Después de la selección de un lugar aceptable, proceda directamente a hacer agujeros. Si las paredes son de madera, utilice el taladro y el taladro habituales. En otros casos, la perforación con diamante se realiza con una herramienta especial. Al abrir el dispositivo, se recomienda hacer una pequeña pendiente hacia la calle para el drenaje del condensado.

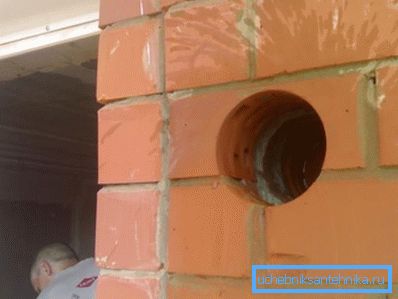

Aproximadamente este agujero tendrá que hacer.

Se inserta una funda de plástico del tamaño requerido en el orificio terminado. Se instala una rejilla de ventilación en el exterior y se inserta una punta funcional desde el interior. En el proceso de fijación de los elementos, se utilizan pernos pequeños con los que la estructura adquiere rigidez.

Instalación de tubo de escape

Cuando se dispone de ventilación de escape a través de la pared a la calle, es posible reducir la labor del trabajo, ya que no es necesario tocar el techo ni el techo. Además, la longitud de la tubería se puede reducir al alejarse de la parte de la cresta.

El proceso de montaje del sistema se presenta a continuación.

  1. Se aplica una marca preliminar a la superficie de la pared para facilitar el corte de un agujero. Se recomienda colocar la abertura cerca del techo para maximizar la tracción.
  2. Con la ayuda de una herramienta especial es limpio corte. Después de que el elemento de la esquina se inserta en él. En el interior, se instala una válvula de retención para proteger contra influencias externas.
  3. Desde la calle hasta la esquina establecida, se adjunta el siguiente fragmento: un tubo recto. Se fija con pinzas especiales. Un deflector está instalado en la parte superior, lo que evita que la precipitación entre en el interior.

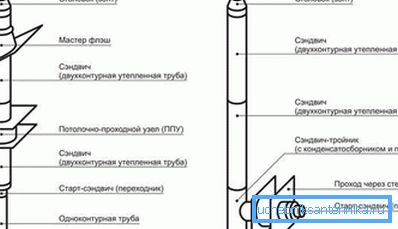

A la derecha hay un diagrama del montaje a través de la pared.

Presta atencion Al ensamblar el conducto de escape, se recomienda realizar el sellado en las juntas, de lo contrario, no será posible lograr la descarga más eficiente del aire de escape.

Acerca de la circulación interna

Para el paso de arroyos de una habitación a otra, se utilizan rejillas especiales. Al instalarlos en la puerta o incrustarlos en la pared, puede lograr el libre movimiento de las masas de aire. Esto es necesario en los casos en los que desea omitir el suministro de aire al capó.

Para insertar un elemento en una puerta o pared, debe hacer un corte correspondiente a las dimensiones de la parte de trabajo. Después de eliminar un fragmento innecesario, debe insertar el marco principal directamente en la abertura. La fijación se realiza mediante tornillos, que están cerrados por el panel frontal.

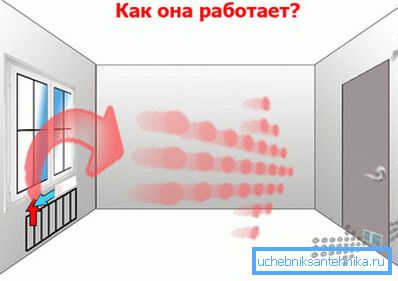

Esquema de ventilación a través de la puerta.

Información adicional

  • El tubo de ventilación debe sobresalir para que el ángulo entre la cresta y su parte superior no supere los 10 grados, de lo contrario, el nivel de empuje se reducirá significativamente.
  • En la parte interior de los conductos, así como a una distancia de cinco centímetros de ellos, no deben colocarse cables, tuberías de gas y otros elementos de los sistemas de comunicación.
  • El paso debe realizarse hasta el capó, incluso con puertas interiores cerradas, y no en todos los casos, es necesario instalar rejillas. Basta con dejar un espacio por debajo del ancho de 1.5-2 cm.
  • Una ventilación demasiado débil del espacio vital no permite un alto nivel de seguridad ambiental, especialmente si se utilizaron materiales a base de plásticos, resinas de formaldehído, etc. en el proceso de acabado.

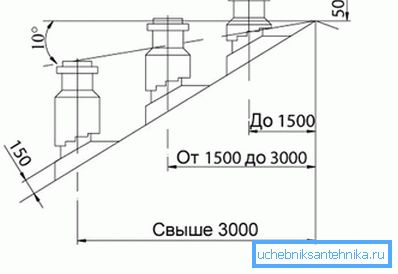

De acuerdo con este principio, se determina la altura de instalación del tubo de escape.

Conclusiones

Esta instrucción da una idea de cómo la ventilación en la vivienda no se realiza a través del techo, sino directamente a través de la pared. Con esta opción, no solo se simplifica el trabajo en el dispositivo, sino que también existe la posibilidad de ahorrar en materias primas, ya que la longitud del tubo de salida se puede reducir significativamente. El video en este artículo refleja información adicional.
