Ventilación de locales industriales: tareas, tipos y

La creación de condiciones confortables en el lugar de trabajo no solo contribuye a aumentar la productividad laboral, sino que también es un requisito obligatorio de las autoridades sanitarias. Por lo tanto, los sistemas de ventilación para instalaciones industriales son tan importantes como la iluminación normal y las redes de calefacción central.

Su instalación, en vista de la complejidad, no se puede hacer a mano, sin embargo, es poco probable que una comprensión de los principios de desarrollo, diseño y operación sea superflua.

El aparato de ventilación de complejos industriales.

Tareas

La ventilación y el aire acondicionado de los locales industriales se llevan a cabo con la ayuda de complejos sistemas de ingeniería que, además de los conductos de aire, incluyen una gran cantidad de equipos adicionales: ventiladores, filtros, recuperadores, calentadores, refrigeradores, etc.

Independientemente del tipo de producción, el área de los talleres y el nivel de contaminación del aire, el sistema de ventilación debe realizar las siguientes tareas:

• proporcionar a los trabajadores aire limpio y fresco;
• quitar el polvo y los olores de la habitación;
• Filtra las impurezas dañinas que pueden formarse durante ciertas operaciones tecnológicas.

Para el intercambio de aire en talleres industriales, se utiliza ventilación natural y mecánica, diseñada de acuerdo con SNiP 41.01-2003.

Además de un ambiente de aire confortable, el diseño de la ventilación de las instalaciones industriales debe perseguir el objetivo de crear una temperatura aceptable para la operación. También está previsto en los documentos normativos que regulan la condición sanitaria de los talleres en fábricas y fábricas.

Presta atencion En la fabricación de ciertos tipos de productos (por ejemplo, medicamentos o productos de refinación de petróleo) se pueden liberar sustancias peligrosas para la salud humana. En este caso, el sistema de ventilación debe garantizar su eliminación rápida y efectiva.

Principios de diseño

El cálculo de la ventilación de las instalaciones de producción debe ser realizado únicamente por ingenieros altamente calificados. Es necesario tener en cuenta la naturaleza de la producción, el área de las instalaciones, el número de trabajadores, las condiciones climáticas y muchos otros parámetros.

Sin embargo, cada sistema de ventilación industrial se basa en los principios que se enumeran a continuación:

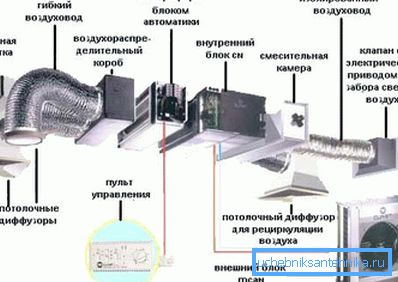

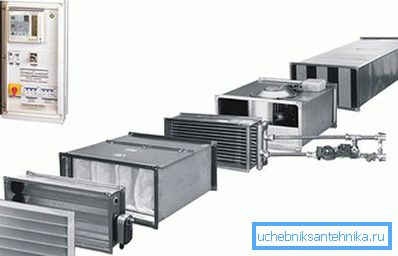

1. Cualquier sistema de ventilación consiste en dispositivos de escape y admisión, conductos de aire y equipos que crean un cómodo microclima interior (calentadores de aire, acondicionadores de aire, estabilizadores de humedad, etc.).

1. Un componente obligatorio de la ventilación de las instalaciones industriales es el equipo que elimina el polvo, los aerosoles y los gases del aire, que son el resultado del trabajo del equipo de proceso.
2. Algunas industrias (productos farmacéuticos, electrónica de alta precisión) requieren condiciones ambientales especiales. En este caso, se incluyen componentes adicionales en el sistema de ventilación (por ejemplo, filtros especiales o potentes acondicionadores de aire).
3. El manual de instrucciones para ciertos tipos de equipos dispone que las secciones de talleres donde pueden aparecer humos peligrosos deben estar equipadas con extractores especiales, trampas separadas de la red general de tiendas.

1. Parte de cualquier sistema de intercambio de aire son dispositivos que realizan el control sanitario e higiénico de los sistemas de ventilación de las instalaciones industriales. Dependiendo de las lecturas de esos u otros sensores, se conecta un equipo adicional que limpia el aire o elimina las impurezas dañinas.
2. Al diseñar redes de ventilación industrial, se toma en cuenta un parámetro como el precio de su operación. Es deseable que el aire caliente que sale de la habitación se use en intercambiadores de calor y frío para enfriar máquinas y otros equipos.

Especies

Dependiendo de las tareas realizadas, la ventilación industrial se divide en los siguientes tipos:

1. Intercambio general - Proporciona la sustitución general del aire en las habitaciones. Un ejemplo es un ventilador axial convencional insertado en una ventana o ventilación de pared. La potencia del equipo se selecciona en función de la sección y la longitud del conducto.

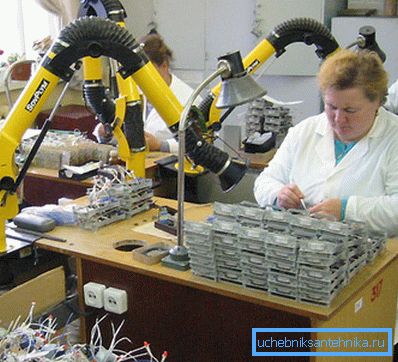

2. Individual (local) - Limpia el aire directamente en el lugar de trabajo. Es un extracto que elimina las impurezas dañinas, el polvo, el humo y otras sustancias que pueden causar daños a la salud humana.

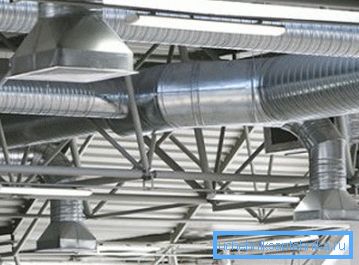

3. Emergencia - utilizado para la limpieza de emergencia del aire del humo, gas u otras impurezas peligrosas. Los requisitos para la ventilación de locales industriales utilizados solo en casos de emergencia difieren de los estándares generales y no se considerarán aquí.

Además, según el método de organización del flujo de aire, la ventilación industrial es:

• natural
• mecánicos

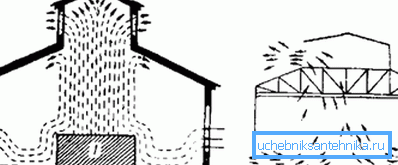

Con un esquema de ventilación natural, la entrada y eliminación de masas de aire se debe a la carga que se deriva de la diferencia de temperatura y presión fuera y dentro de la sala de producción.

La efectividad de dicha ventilación está influenciada por:

• la diferencia de temperatura entre el exterior y el interior de la tienda;
• la diferencia en la presión atmosférica en el área del piso de la sala de producción y la salida del canal de escape;
• La velocidad de movimiento de las masas de aire en la calle.

Las ventajas del sistema de ventilación natural incluyen la eficiencia, el respeto por el medio ambiente y el ruido. Sin embargo, bajo ciertas condiciones climáticas, su efectividad disminuye considerablemente.

La ventilación mecánica está libre de este inconveniente. Además, puede mover el flujo de aire a cualquier distancia a lo largo de los conductos de cualquier sección y configuración. Además, en este caso es posible instalar equipos que realicen el calentamiento del aire, su enfriamiento, deshumidificación, humidificación, filtración, etc.

La combinación más utilizada de sistemas de ventilación natural y mecánica.

Las regulaciones

Las normas de ventilación de los locales industriales están fijadas por SNiP 2.04.05-91 y 41-01-2003. De acuerdo con estos documentos, el sistema de ventilación debe instalarse en todas las instalaciones industriales sin excepción, independientemente de su propósito funcional, área y número de personas que trabajan en ellos.

La potencia del equipo debe ser tal que limpie rápidamente el aire de la habitación en caso de humo o liberación de sustancias peligrosas.

Además, el diseño debe tener en cuenta los siguientes parámetros:

• funcionalidad de la habitación;
• area
• condiciones climáticas
• la presencia y cantidad de contaminantes;
• humedad del aire;
• temperatura dentro del taller;
• seguridad contra incendios y así sucesivamente.

Presta atencion El parámetro principal que debe considerarse es la tasa de proporcionar aire fresco a cada empleado.

Es igual a 30 cu. metros por hora cuando el área de la habitación es igual o inferior a 40 metros cuadrados. metros En grandes complejos industriales, el estándar aumenta proporcionalmente.

Al calcular las características técnicas del sistema de ventilación, también debe prestar atención a los siguientes matices:

1. El ruido emitido por el sistema de ventilación no debe sobresalir contra el fondo de los sonidos emitidos por las máquinas herramienta y los equipos tecnológicos, de lo contrario será incómodo estar en el taller.
2. La red de intercambio de aire no debe conducir a una contaminación del aire adicional en el área de producción. Esto ocurre a menudo cuando un sistema de montaje largo no se ha limpiado periódicamente del polvo y otras impurezas que se han acumulado allí.

Instalación de ventilación industrial.

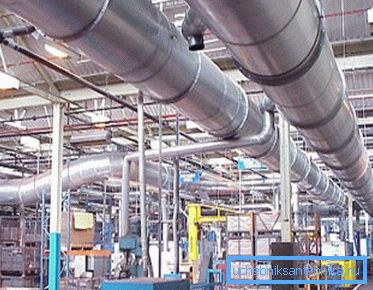

Selección del esquema óptimo.

El mercado moderno de sistemas de ingeniería ofrece una gran selección de diversos sistemas de ventilación, que permiten crear las condiciones más cómodas en el lugar de trabajo. Una amplia gama de dispositivos que difieren en costo y funcionalidad pueden satisfacer las necesidades de los clientes más exigentes.

Al diseñar la ventilación industrial, es necesario tener cuidado de adquirir e instalar no solo el equipo que suministra aire limpio dentro de los talleres de la fábrica, sino también los sistemas de escape que eliminan el aire contaminado del humo, el polvo, las sustancias nocivas y, a veces, los patógenos de los lugares de trabajo.

La elección de un tipo particular de equipo se realiza individualmente, teniendo en cuenta las características inherentes a una instalación industrial en particular.

El sistema de ventilación terminado debe ser:

• economico
• efectivo
• confiable
• de pago rápido

El aire limpio y fresco en el taller no solo tiene un efecto beneficioso sobre el rendimiento y el estado de ánimo de los empleados, sino que también prolonga la vida útil del equipo de proceso y las herramientas utilizadas.

También es económicamente viable cuando se desarrolla un proyecto para proporcionar inmediatamente la inclusión de un dispositivo para crear un microclima cómodo en la red de ventilación, independientemente de las condiciones externas.

Sugerencia Para controlar los parámetros operativos del sistema de ventilación, se recomienda utilizar sistemas computarizados automáticos que cambian ciertos parámetros teniendo en cuenta los datos recibidos de sensores externos. Así se consigue la máxima eficiencia y rentabilidad del trabajo.

Instalacion de equipos

Al instalar sistemas de ventilación industrial, es necesario tener en cuenta los muchos matices y características que afectan tanto a la eficiencia de su funcionamiento como a la durabilidad de la estructura. Por lo tanto, solo los especialistas altamente calificados con conocimientos y experiencia relevantes deben instalar elementos individuales de la red de intercambio de aire.

También es importante elegir los lugares adecuados para la instalación de equipos eléctricos: intercambiadores de calor, instalaciones de ventiladores, sistemas de filtración, etc.

En el futuro, desde esta sala se distribuyen los ductos.

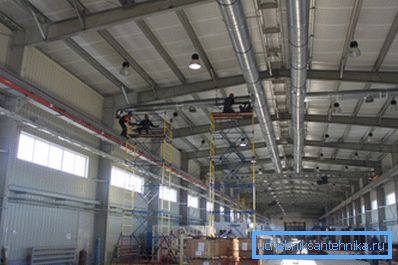

Instalación de conductos de aire.

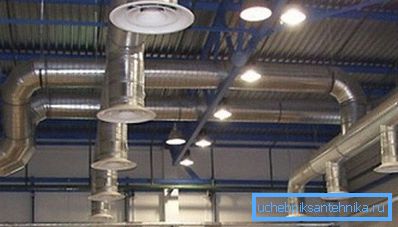

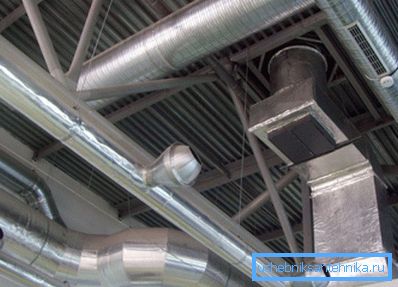

Los conductos de ventilación en los locales industriales suelen estar unidos al techo. Después de eso, se pueden enmascarar colgando paneles decorativos. En locales comerciales, es recomendable utilizar conductos de aire de plástico o cobre, que tienen un aspecto más atractivo.

En la construcción moderna se utilizan dos tipos principales de canales de aire:

1. Duro Fabricado en aluminio multicapa, galvanizado y fibra de vidrio. De estos, casi todo el sistema de ventilación está montado. Para la organización de giros, contornos, ramas, se utilizan piezas con formas especiales. Si está destinado a transportar aire que contiene impurezas agresivas, es necesario utilizar conductos de aire con un mayor espesor de pared.
2. Flexible. Su objetivo principal es conectar secciones individuales y aberturas de succión con conductos principales. A menudo, las mangueras flexibles de aluminio se utilizan para instalar ventilación local que limpia el aire cerca de cada lugar de trabajo.

El orden de instalación de los conductos de ventilación en los locales para fines de producción es el siguiente:

1. En primer lugar, debe calcular el grosor de la pared y la sección transversal del canal de aire. Luego, sobre la base de estos datos, se calcula el peso de cada elemento del sistema de ventilación. En algunos casos no es posible instalar canales cuadrados debido a la falta de espacio. Si se enfrenta a esta situación, se recomienda optar por conductos rectangulares.
2. Después de eso, en el lugar de instalación es necesario designar los puntos de fijación de los conductos de aire. Esto le permite contar el número de paréntesis y otro hardware necesario. Recuerde que los soportes de montaje instalados deben excluir las oscilaciones de las secciones de la red que son largas en longitud a medida que el aire pasa a través de ellas. Es mejor proporcionar un número excesivo de sujetadores que puedan soportar el peso de los canales en caso de aumento de carga.
3. Después de fijar los canales principales, se realiza la instalación de boquillas individuales y dispositivos de succión. En este caso, se recomienda el uso de mangueras flexibles de la sección deseada.

Conclusión

El diseño e instalación de un sistema de ventilación industrial es un proceso muy complejo y exigente. La red de ingeniería terminada debe cumplir con las estrictas reglas establecidas por los códigos y regulaciones de construcción aplicables.

De esto depende no solo la eficiencia de su funcionamiento, sino también la salud, y quizás la vida de los trabajadores. Puede obtener más información sobre esta pregunta en el video de este artículo.
