Ventilación de locales: cómo elegir el equipo y calcular su

28-07-2018
Ventilación

La operación de un edificio residencial o comercial moderno es imposible sin el suministro de agua, alcantarillado, electricidad y otras redes de ingeniería. La ventilación también es muy importante, debido a que el aire fresco ingresa a las habitaciones y se elimina el aire contaminado. Las instrucciones a continuación le informarán sobre las características del equipo utilizado para la ventilación y el cálculo de su capacidad en función del propósito funcional de los edificios.

El cálculo correcto de la ventilación: un compromiso de comodidad en el hogar u oficina

Características de ventilación de varias salas.

Cada habitación, ubicada tanto en la cabaña individual como en el complejo de producción, está diseñada para realizar tareas específicas. Dependiendo de ellos, se realiza el cálculo de la ventilación de la sala y se compra el equipo de la potencia requerida.

Tiendas industriales

La ventilación de las instalaciones industriales está diseñada para eliminar las impurezas dañinas que se encuentran en el aire ambiente y para minimizar otros factores que afectan adversamente la salud humana.

Estos incluyen:

  • alta temperatura;
  • aumento de la humedad;
  • sustancias tóxicas;
  • gran cantidad de polvo;
  • Alto contenido de humo y UDA (aerosoles ultrafinos).

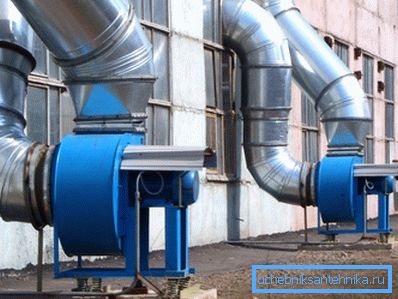

La ventilación de alta calidad proporciona un cómodo microclima en el lugar de trabajo.

Presta atencion Además de crear condiciones de trabajo cómodas, la ventilación está diseñada para que el aire interior cumpla con las normas sanitarias y, a veces, con otras: fuego, tecnología, etc. A veces, sin la ventilación adecuada, no se puede llevar a cabo un proceso (por ejemplo, en la producción de acero o en el ensamblaje electrónico).

Antes de iniciar el diseño e instalación del sistema de suministro de aire y de escape es necesario:

  • calcular la ventilación de la sala, teniendo en cuenta su área, las operaciones tecnológicas, el número de trabajadores y otros parámetros;
  • prever la instalación de equipos que produzcan aspiración de aire (succión del polvo resultante de estos u otros procesos de producción);
  • Si es necesario, instale un sistema de filtración de aire de impurezas gaseosas dañinas.

Es recomendable elegir este tipo de ventilación de locales que no solo cumplan con los requisitos, sino que también sean económicamente viables.

Las unidades de ventilación industrial son de dos tipos principales:

  1. Intercambio general: solo se utiliza para suministrar aire fresco en los locales de las tiendas. No se aplica en el caso de que sea necesario filtrar impurezas dañinas, ya que, debido a sus características de diseño, pueden propagarse por toda la habitación.
  2. Local - sistemas más comunes y eficientes. La esencia de la ventilación industrial local radica en el hecho de que se instala una succión individual sobre cada lugar de trabajo, que transporta el aire contaminado a una planta de filtración común.
En la foto - lugares de trabajo equipados con sistemas de ventilación individuales.

Complejos de almacenes

Las instalaciones donde se realiza el almacenamiento de productos terminados o bienes se distinguen por un gran número de equipos ubicados allí. La mayoría de los centros de logística modernos tienen a su disposición mecanismos de alta tecnología que facilitan el movimiento de la riqueza. Esto dificulta la organización de la ventilación efectiva de dichos edificios.

La ventilación de los almacenes para SNiP permite el uso de instalaciones de suministro de aire y de escape de aire, que se montan en talleres de producción equipados con dispositivos de gran tamaño y máquinas herramienta.

Sugerencia Al calcular la potencia y los puntos de instalación de los nodos principales de la red aérea, es necesario lograr la distribución más uniforme del flujo de aire.

La ventilación de los almacenes garantiza la seguridad de los valores de los materiales.

Los códigos de construcción modernos que describen el procedimiento para la ventilación de las instalaciones del almacén contemplan las siguientes tareas que deben resolverse al instalar esta red de ingeniería:

  • no permitir que la temperatura del aire ambiente caiga verticalmente; de ​​lo contrario, las mercancías ubicadas en diferentes estantes podrían dañarse como resultado de la violación de sus condiciones de almacenamiento;
  • para garantizar tal volumen de reemplazo de aire para que en cualquier punto del almacén cumpla con los requisitos de higiene, extinción de incendios y otros, y garantice el cumplimiento de las condiciones de almacenamiento.

En la mayoría de los casos, los edificios de almacén se completan:

  1. Sistema de ventilación mecánica. Trae aire fresco de la calle al almacén.
  2. Ventilación natural de escape. Con su ayuda, el aire a través de los canales especialmente equipados bajo el techo se saca de la habitación.

Oficinas

Si puede ventilar una oficina de tamaño pequeño con sus propias manos, simplemente abriendo la ventana, es mucho más difícil proporcionar aire fresco y fresco en una habitación grande donde trabajan 10 o más personas durante el día. Es por eso que la ventilación de las oficinas es una de las tareas principales que enfrentan los arquitectos e ingenieros durante la construcción de edificios comerciales.

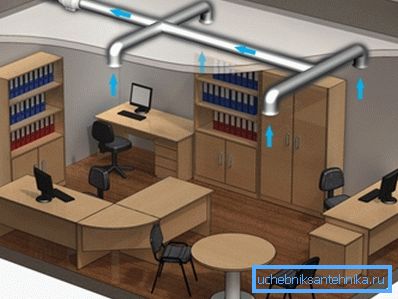

Se necesita aire fresco en la oficina.

En la mayoría de los casos, el suministro y la eliminación de aire se organizan de modo que este parámetro sea mínimamente coherente con los documentos normativos actuales. Será posible permanecer en una habitación así, pero la comodidad está fuera de discusión.

Por lo tanto, al calcular el sistema de ventilación de un espacio de oficina, es recomendable tener en cuenta además lo siguiente:

  • los sistemas de ventilación usados ​​deben ser lo más compactos posible para no ocupar el área efectiva de la habitación;
  • el sistema de suministro de aire debe proporcionar no solo el suministro de masas de aire, sino también su filtración, calentamiento (enfriamiento), estabilización del nivel de humedad y distribución de puntos;
  • Es mejor usar esquemas de ventilación separados: el aire se suministra a la oficina utilizando conductos de aire flexibles o rígidos, y se procesa en unidades remotas instaladas en salas técnicas o en el techo.

Presta atencion Al decidir sobre la instalación de un equipo de ventilación, debe prestar atención a características tales como el precio de su operación posterior. De lo contrario, las facturas de servicios públicos pueden ser demasiado altas.

Conductos de aire en el espacio de oficinas.

Instalaciones ganaderas

La ventilación de los edificios de ganado está diseñada para ahorrar aire en los edificios de gases dañinos, vapor de agua y microorganismos que son el resultado de la actividad del ganado. Además, gracias al aire fresco, se crean condiciones más cómodas para que los animales puedan habitar.

El cálculo de la potencia del equipo y el tamaño de los canales de aire se realiza teniendo en cuenta los siguientes parámetros:

  • Conductividad térmica de las paredes del edificio.
  • la cantidad de calor y humedad que liberan los animales en la habitación;
  • sistemas de recogida de residuos ganaderos;
  • El camino de su contenido.

La cantidad de aire fresco entrante debe ser tal que, en cualquier momento, la concentración de sustancias nocivas no exceda el valor permisible.

Esquema de ventilación del complejo pecuario.

Si la eficiencia del sistema de ventilación es baja, los animales sufrirán una falta de aire fresco cuando estén altos: hay una corriente de aire en la habitación que puede provocar enfermedades en el ganado.

Calculo de rendimiento

Flujo de aire

El cálculo de la ventilación natural de la habitación, así como el suministro forzado y el sistema de escape, comienza con la determinación de su desempeño por aire. Este parámetro indica cuántos metros cúbicos puede bombear el sistema en una hora.

Presta atencion Existen normas para la ventilación de las habitaciones, que deben cumplir con cualquier sistema de ventilación. Si no se cumplen, no será posible encargar el edificio construido.

En primer lugar, es necesario determinar la llamada tasa de intercambio de aire, es decir, cuántas veces durante la hora se producirá el cambio completo de aire en la habitación. Los valores válidos dependen de una variedad de parámetros y se especifican en el SNiP. Como regla general, el reemplazo de aire debe ocurrir 2-3 veces por hora.

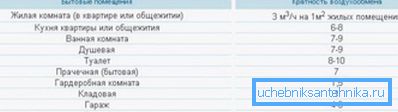

Indicadores de la frecuencia de aire para diferentes salas.

Para determinar el rendimiento, deben calcularse dos tipos de intercambio de aire: de acuerdo con la multiplicidad y el número de personas en la sala, y luego usar el mayor de estos parámetros.

El cálculo de la sustitución de aire según la multiplicidad se realiza de acuerdo con la siguiente fórmula:

L = n * S * H, donde:

  • n es la tasa de reemplazo de aire (en las oficinas se supone que es 2.5, en residencial ordinario es 1);
  • S es el área de la habitación;
  • H - altura desde el suelo hasta el techo.

El intercambio de aire según el número de personas en la sala se realiza de acuerdo con la siguiente fórmula:

L = N * Lnorm, donde:

  • N - el número de personas
  • Lnorm: la tasa de flujo de aire por trabajador o residente.

Este parámetro es igual a:

  • para una persona que está en reposo - 20 metros cúbicos por hora;
  • para oficinista - 40 cu. metros por hora;
  • Para un trabajador que realiza trabajo físico - 60 cu. Metros por hora.

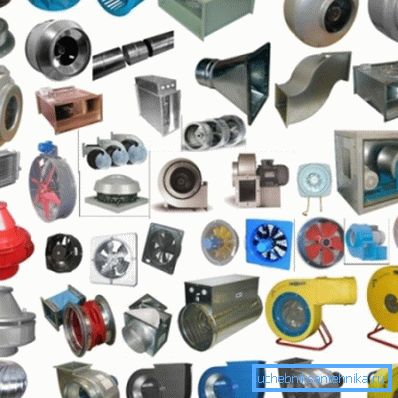

El equipo se selecciona sobre la base de cálculos.

Una vez obtenido el valor de rendimiento deseado, debe comprar un ventilador o un sistema de suministro que proporcione el volumen de bombeo deseado. Es importante saber que el rendimiento depende directamente de la llamada resistencia de la red de conductos de aire (sección transversal y longitud de los canales de aire). Toda la información necesaria se indica generalmente en la documentación adjunta del equipo.

Un ejemplo de cálculo de la ventilación de la habitación no es necesario, pero los valores de potencia más comunes pueden serle útiles:

  • Los apartamentos en una casa urbana requieren un rendimiento de ventilación de 100 a 700 pies cúbicos. metros de aire por hora;
  • Las cabañas individuales están efectivamente ventiladas con instalaciones con una capacidad de 1000-3000 metros cúbicos. metros por hora;
  • Las oficinas deben estar equipadas con redes de ingeniería que bombeen hasta 20 mil metros cúbicos. metros de aire.

Potencia del sistema de calefacción

La temperatura del aire suministrado a la habitación puede ser demasiado baja (especialmente en el aire frío), lo que degrada la eficiencia del equipo de calefacción. Por lo tanto, los calentadores o recuperadores de calor se utilizan a menudo para calentarlo.

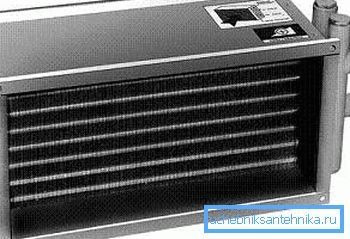

Calentador para sistema de ventilación

Según el SNiP actual, la temperatura del aire entrante no debe estar por debajo de + 18 grados Celsius. La potencia del elemento calefactor se calcula de modo que sea capaz de calentar el flujo de aire, sin importar qué tan frío esté.

Por ejemplo, si el termómetro en invierno cae a - 22 grados centígrados, el calentador debe elevar la temperatura en 40 grados.

Sugerencia En algunos casos es posible instalar un calentador de aire de menor potencia, ya que en la mayoría de los casos las heladas severas son cortas.

Durante los cálculos, se debe considerar la posibilidad de conectar el calentador a una red eléctrica monofásica (220V) y trifásica (380V). La última opción es preferible, ya que en este caso se utiliza un amperaje menor. Además, si la potencia del equipo de calefacción supera los 5 kW, se prohíbe la conexión a la red monofásica.

La corriente requerida para la potencia se calcula de la siguiente manera:

I = P / U, donde:

  • P - potencia del calentador.
  • U - voltaje (220 V o 660 V - para una red trifásica).

Recuerde que si el cableado eléctrico, disponible en el hogar o la oficina, no permite la conexión de dispositivos de esa potencia, puede instalar un modelo más débil.

Es importante saber cuánto puede elevar la temperatura del aire suministrado su modelo elegido del calentador. Este valor se calcula mediante la siguiente fórmula:

?T = 2.98 * P / L, donde:

  • P - potencia del calentador.
  • L - rendimiento de ventilación por aire.

En la mayoría de los casos, al diseñar una ventilación en un apartamento privado, una potencia de 1 a 5 kW es suficiente, las oficinas necesitarán instalar variedades más productivas.

Calentador de agua

Sugerencia Para ahorrar dinero en las facturas de servicios públicos, puede utilizar sistemas de calefacción de aire que forman parte de la red de calefacción. Estamos hablando del llamado calentador de agua. Gracias a él, se librará de la necesidad de pagar por la electricidad adicional consumida.

Otros parametros

Después de calcular los valores enumerados anteriormente, puede comenzar a trazar un esquema de ventilación. Muestra todos los canales de aire usados, partes con forma, así como distribuidores de flujo de aire.

Piezas necesarias para el diseño de un sistema de ventilación.

Se debe tener en cuenta:

  • presión que se crea durante el funcionamiento del ventilador;
  • velocidad del aire
  • El nivel de ruido generado por el sistema de ventilación.

Estos parámetros se pueden encontrar en la documentación adjunta para el equipo.

Conclusión

El cálculo del rendimiento del sistema de ventilación es un proceso complejo que requiere ciertos conocimientos y habilidades teóricas. Sin embargo, al utilizar la información anterior, puede, si no lo hace usted mismo, verificar la corrección de los cálculos. Para obtener más información sobre el diseño de redes de ingeniería, puede aprender del video en este artículo.
