Ventilación de la bodega en detalle: desde el cálculo hasta

Cualquier residente de verano que se precie, tarde o temprano, necesariamente adquiere una bodega. A veces se le asigna un sótano en la casa, pero más a menudo es un edificio independiente, enterrado en el suelo. Y si en la casa se puede asegurar el movimiento de las masas de aire simplemente abriendo el marco de la ventana, entonces en la bodega para resolver el problema de esta manera no funcionará. Tenemos que diseñar e instalar conductos de aire, afortunadamente, la ventilación de la bodega con sus propias manos no es particularmente compleja.

¿Realmente necesitas ventilación?

A primera vista, el sótano puede prescindir de un sistema de ventilación separado, ya que esta sala no es residencial y se utiliza principalmente para el almacenamiento y conservación de cultivos. El precio de una actitud tan frívola ante este problema puede ser muy alto.

La falta de ventilación (o los errores en su diseño) garantizan un olor desagradable y una sensación general de incomodidad en la habitación, pero esto es solo la mitad del problema. La principal consecuencia será la aparición de moho y alta humedad.

El sistema de ventilación mal concebido de la bodega garantiza el deterioro de las verduras y frutas que se almacenaron en él. La conservación también puede verse afectada: las cubiertas de metal se oxidan rápidamente. Por eso mantener un microclima constante es vital.

Tipos de sistemas de ventilación.

Todos los tipos de ventilación se pueden dividir en 2 grupos:

• natural - mientras que la circulación de masas de aire se debe a la diferencia de presión en la salida y la entrada a la tubería;

• forzado - en tales sistemas, los ventiladores se utilizan para forzar el aire en la habitación y su salida.

En cada uno de estos grupos se pueden dividir en subgrupos.

Así, en los sistemas de suministro y ventilación de escape (con circulación natural) se emiten:

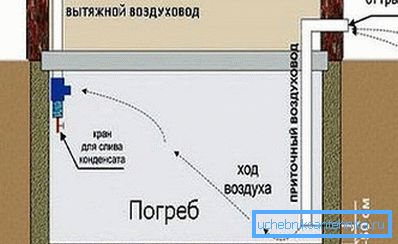

• Esquema de 2 tubos. En este caso, se utilizan 2 tuberías separadas: una se suministra y la otra es de escape;
• con el 1er tubo. La ventilación en una bodega de un solo tubo es mucho menos eficiente que una contraparte de 2 tubos, por lo que solo se puede usar para ventilar habitaciones pequeñas.

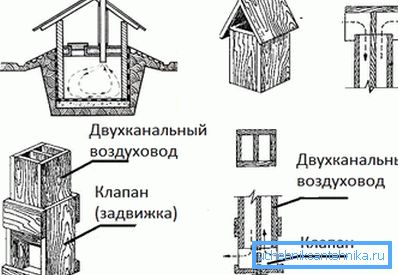

Presta atencion En la ventilación de una tubería, el espacio interno del conducto se divide por una partición en dos. Entonces, estrictamente hablando, las tuberías siguen siendo 2, solo están en 1 caso.

En cuanto a los sistemas de ventilación forzada, podemos distinguir:

• sistemas que usan un ventilador para forzar / eliminar el aire de una habitación;
• Sistemas de climatización totalmente automatizados. Controlan simultáneamente la humedad y la temperatura en la habitación. Se utilizan principalmente en bodegas, solo en este caso, el costo de instalar un sistema de ventilación de este tipo puede considerarse justificado.

Sistema de ventilación del dispositivo de Sutilezas.

En cuanto a cómo realizar correctamente la ventilación en el sótano, podemos recomendar comenzar con el cálculo. Muy a menudo, esta etapa se ignora, como resultado, es posible que la sección seleccionada de la tubería simplemente no sea capaz de proporcionar el intercambio de aire requerido. El resto de la tecnología de instalación se reduce a la instalación de 2 tuberías verticales y la verificación del rendimiento de la ventilación.

Cálculo simple de la ventilación.

En esta etapa es necesario, dado el volumen de aire en la habitación y la velocidad del movimiento del aire, para determinar las dimensiones de la sección del conducto.

Las instrucciones para realizar cálculos son así:

1. Determinado por el flujo de aire de diseño, que pasará a través del conducto.

L = V • K,

en esta fórmula, L es el volumen de aire, m³/ hora;

V - volumen de la habitación, m³. Como ejemplo, ajustar el volumen a 20 m.³;

K: muestra la cantidad de veces por hora que el aire en la habitación debe cambiar completamente (tomado dentro de 1 ... 4).

Presta atencion La ventilación adecuada no debe secar las frutas y verduras. Por lo tanto, al calcular K, no es necesario tomar demasiado grande.

En el ejemplo, L = 20 • 2 = 40 m³/ hora, es decir, en una hora la tubería debe proporcionar una entrada de este volumen de aire.

1. Determinado por el área de sección transversal requerida del conducto por la fórmula

F = L / (S • 3600),

donde F es el área del tubo, m²;

S - velocidad del aire, permitida para tomar en el rango de 1.0-1.5 m / s.

Para el ejemplo considerado, necesitamos F = 40 / (1.0 • 3600) = 0.0111 m².

1. Dependiendo de qué sección se utilizó, se determinan las dimensiones de la tubería. Si el ejemplo usara una sección cuadrada, ¿el lado de la tubería sería A = v0,0111 = 0,106 m? 11.0 cm. Si está planeado usar tubos redondos, entonces su diámetro será d = 2 • v (F /?) = 2 • v (0.0111 / 3.14) = 0.119 m? 12.0 cm

Características de la instalación de tuberías para ventilación por extracción.

Si la ventilación de la bodega debajo de la casa se organiza de acuerdo con un esquema de 2 tuberías, para esto puede usar tuberías de PVC ordinarias y un conducto de aire hecho en casa de tablas gruesas simples que se ajustan unas con otras.

Presta atencion Las brechas entre los tableros individuales reducirán seriamente la efectividad de la ventilación. Para una mayor estanqueidad desde el interior, la superficie del conducto está recubierta con betún fundido o simplemente pintada en varias capas.

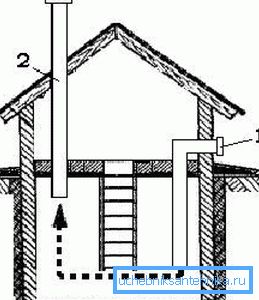

Como ya se señaló, la circulación de aire se producirá debido a la diferencia de temperatura y densidad del aire exterior e interior, por lo que los conductos deben colocarse de modo que la caída de presión sea máxima.

Se recomienda que el dispositivo de ventilación en el sótano se realice de acuerdo con las siguientes recomendaciones:

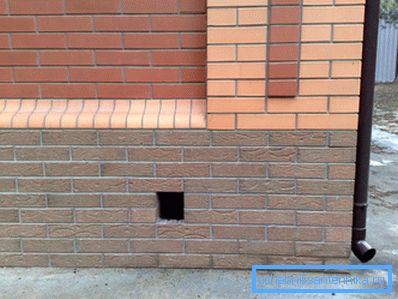

• Si el sótano está en el sótano, puede prescindir de la tubería de suministro, en cuyo caso el aire ingresa al sótano a través de los orificios del sótano. Pero para una mayor eficiencia, todavía se recomienda instalar el tubo de entrada, se puede sacar a través de la base;

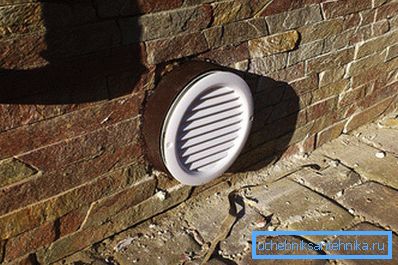

Presta atencion La salida de la tubería a la calle a través de la base debe cerrarse con una rejilla protectora, lo que protegerá el conducto de aire para que no ingrese a animales pequeños, insectos y escombros. La rejilla no afectará el movimiento del aire.

• el esquema de ventilación del sótano permite la separación de los tubos de admisión y escape en diferentes ángulos;

• En cuanto a la instalación de la tubería, se pueden fijar a la pared con soportes o abrazaderas. Debe evitarse un gran número de vueltas de las tuberías, esto reduce la velocidad del aire, respectivamente, y disminuye el volumen de aire transferido;
• el extremo del tubo de entrada se lleva casi hasta el piso mismo, la distancia al piso debe ser de unos 20-50 cm;
• no será superfluo instalar un amortiguador en el conducto de admisión, ajustando el espacio libre, será fácil cambiar la eficiencia del sistema de ventilación;

• el extremo del tubo de escape, por el contrario, se eleva casi hasta el techo, y su parte superior se muestra en el techo y se eleva 40-50 cm por encima de la superficie del techo;
• durante el período invernal, es necesario incluso reducir ligeramente la eficiencia del sistema, es necesario reducir la sección transversal de la tubería, de lo contrario se garantiza la penetración de las heladas.

Sujeto a las reglas enumeradas, la ventilación de los sótanos y bodegas funcionará eficazmente en cualquier clima.

Ventilación forzada

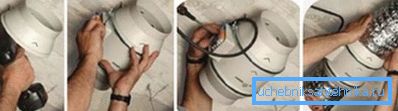

A veces, a pesar de todos los trucos, la circulación natural es débil. En este caso, la ventilación forzada en el sótano ayudará. Puede aumentar la eficiencia instalando un ventilador simple en el conducto.

Por eso es necesario tener en cuenta las siguientes características del sistema:

• es mejor instalar el ventilador en el tubo de escape;

Presta atencion La instalación de un ventilador en el conducto de aire de admisión inyectará aire de la calle en el sótano, con lo cual entrarán en la habitación muchas partículas de polvo y suciedad.

• Dado que el riesgo de humedad aún está presente, es mejor alimentar el ventilador con bajo voltaje.

Control de calidad y trucos menores.

Cuando se resuelva la cuestión de cómo realizar la ventilación en el sótano, debe verificar la efectividad del sistema. Basta con llevar una cerilla encendida o una vela a las tuberías. Cuando se acerque al tubo de entrada, la llama debe doblarse hacia el interior del sótano, y hacia el tubo de escape, debe ser aspirada hacia el tubo.

Si incluso si se observan todas las recomendaciones en la sala, a veces se observa humedad, entonces el problema se puede resolver simplemente instalando una caja con cal (cal viva) o aserrín seco. Absorberán la humedad del aire.

Cuando la sequedad excesiva en el suelo, simplemente puede distribuir aserrín mojado.

Al final

Bodegas de aireación - una medida necesaria para mantener un microclima constante en la habitación. Si se observan las recomendaciones enumeradas en el artículo, la ventilación de la bodega en invierno, en verano y, de hecho, en cualquier época del año funcionará sin fallas. Como resultado, las verduras, las frutas y los alimentos enlatados se almacenarán en la bodega durante mucho tiempo.

El video en este artículo muestra un ejemplo de la ventilación de suministro y extracción de una bodega de concreto.
