El tema de este artículo es la instalación de ventilación con sus propias manos. No serán reflexiones abstractas ni cálculos complejos: este material es un intento del autor de compartir su modesta experiencia en equipar un sistema de ventilación en su propia casa. Así que vamos a empezar.

No tenga miedo del trabajo desconocido: en una inspección más cercana, todo es bastante simple

Prehistoria

Hace algún tiempo, el autor se mudó a una nueva casa. Era un edificio de un piso con un sótano grande y alto, que se colocó inmediatamente como un gimnasio y un taller en el hogar. Más tarde se planeó construir un ático residencial calentado.

El principal problema del primer piso residencial fue la ausencia total de un sistema de ventilación.

Las consecuencias, ya evidentes a principios del primer invierno, fueron bastante predecibles:

  • El aire en la habitación, a pesar de la ventilación periódica, rápidamente se volvió rancio y húmedo.
  • Las ventanas de un solo panel se cubrían constantemente de condensado, que goteaba por el vidrio y formaba charcos en las ventanas.

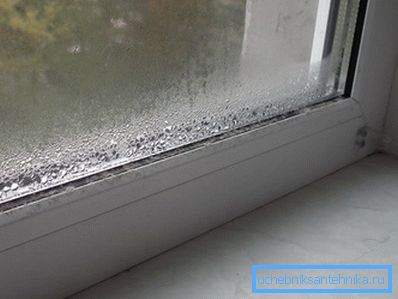

La condensación en las ventanas es un signo seguro de ventilación insuficiente.
  • Finalmente, subjetivamente, la casa estaba muy fría. A pesar de que el termómetro mostró bastante razonables +18 grados.

Referencia: con un aumento de la humedad, la capacidad térmica y la conductividad térmica del aire aumentan. Es por eso que en climas fríos es muy difícil tolerar el frío y el calor.

La tarea era obvia: siguió con un tiempo y dinero mínimos (con los cuales, después de comprar una casa, por supuesto, no era tan bueno) proporcionar ventilación normal.

Un año más tarde, durante la construcción del ático, tuvimos que diseñar y construir otro circuito de ventilación separado. Dado que cada uno de los pisos tenía una entrada independiente, era indeseable combinar conductos de aire.

Calculos

Para empezar, era necesario estimar el rendimiento de ventilación esperado. Las instrucciones para su cálculo se encontraron en el actual SNIP:

La habitacion Capacidad de ventilación mínima
Salas de estar 3 m3 / hora por metro cuadrado
La cocina 60 m2 / hora para una cocina con cocina eléctrica y 100 m3 / hora para una cocina con cocina a gas.
Baño, aseo, baño combinado. 25 m3 / hora

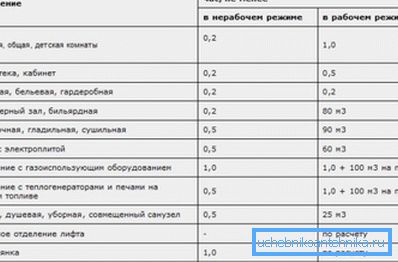

Tasas de consumo de aire para algunas otras habitaciones.

Una estimación alternativa del rendimiento planificado se basa en la cantidad de personas que están constantemente en la sala. Una persona en estado de vigilia debe representar al menos 60 m3 / h; Para una persona dormida - 30 m3 / hora.

El conteo de acuerdo con el primer algoritmo dio un resultado de 240 m3 / hora, de acuerdo con el segundo - 100 (consumo de aire promedio de dos personas, basado en 8 horas de sueño y 16 horas de vigilia).

Teniendo en cuenta los detalles del diseño de la casa, se eligió una capacidad de 120 m3 / h como punto de partida.

Planta baja

Diagrama esquematico

Después de pensar en posibles soluciones, la elección del autor se centró en la ventilación por extracción con inducción forzada y extracción de aire en un canal común desde varias habitaciones: un dormitorio, un baño combinado y una cocina-comedor. Se decidió hacer que la entrada de aire fuera pasiva, y no desde la calle, sino de manera poco convencional, a través del sótano.

Había varias razones.

  • El conducto de ventilación casi listo a lo largo de todas las habitaciones que se planearon ventilar, ya existía. Los constructores, en el proceso de acabado, terminaron con una mampostería de yeso una ranura entre el perno, que se usaba para sostener las losas del piso y la pared exterior. Solo quedaba organizar la selección del aire del canal y cortar las rejillas en él.
  • La ventilación natural no era atractiva debido al rendimiento impredecible. Los fuertes vientos característicos de la región causarían una fuerte aceleración del intercambio de aire; pero en el calor del verano, con una temperatura mínima delta entre la calle y la casa, caería casi a cero. Un ventilador de ducto, por el contrario, sacaría sus 120 m3 / hora, independientemente de las condiciones externas.

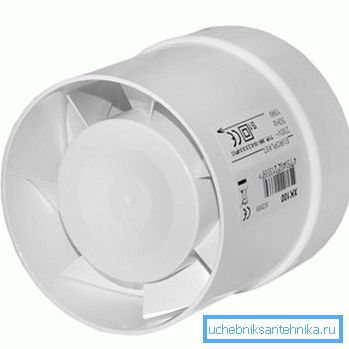

El ventilador del canal proporciona un flujo de aire estable independientemente del clima.
  • El precio mínimo de los componentes. Un poco más adelante, vale la pena mencionar que el gasto total en compras no superó los 1.500 rublos.
  • Costos operativos simbólicos. Aquí hay una relación aproximada entre el rendimiento y el consumo de energía de un ventilador de conducto:
Productividad, m3 / hora Consumo de energía, W
100 12
200 25
300 35

Los comentarios separados requieren la circulación de aire fresco a través del sótano.

Existe la ventilación geotérmica. El fuerte nombre oculta un esquema simple, según el cual, en particular, la ventilación a menudo se construye en una casa de campo con sus propias manos: las tuberías de suministro de una longitud considerable están enterradas en el suelo ligeramente por debajo del nivel de su congelación.

Referencia: a una profundidad de un metro del nivel de penetración de las heladas, la temperatura del suelo no depende de la región y es +8 - + 14С.

Como resultado, el aire de admisión tiene una temperatura estable, que depende poco de la temporada y las condiciones climáticas. En verano, las casas son relativamente frescas, en invierno, cálidas. Y todo esto con un mínimo consumo de energía: la electricidad se gasta solo en el transporte de aire.

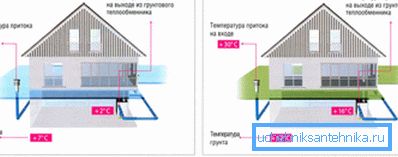

El principio de funcionamiento de la ventilación geotérmica.

Sin embargo, en este caso particular, debajo de la casa había una fuente de aire preparada con una temperatura constante de aproximadamente +14 grados, una bodega seca con un área de 75 metros cuadrados, hundida muy por debajo del nivel de penetración de las heladas. Conectarlo con un par de canales con viviendas en la parte superior fue mucho más fácil que colocar varias decenas de metros de tubería debajo del suelo.

Dicho - hecho

Implementación

  1. Desde el lado de la calle a través del muro exterior, se perforó un agujero en el canal. Para el trabajo necesario ponche con una corona.
  2. Se preparó un ensamblaje a partir de una tubería de alcantarillado estándar con un diámetro de 110 milímetros, una esquina, un paraguas (deflector) y una tubería de compensación. Este último permitió instalar un ventilador de canal y repararlo, dejando la conexión desmontable.
  3. Debajo del sitio de instalación del ventilador, se corta un orificio en el canal en el que se instala de inmediato una compuerta de plástico con tapa. En el futuro, será útil para el mantenimiento y / o reemplazo del ventilador.
  4. Un conjunto de una tubería, una esquina, un paraguas y un ventilador con el cable de alimentación conectado se inserta en un agujero en la pared y se sella. La espuma agarrada se sella con masilla acrílica: a la espuma de poliuretano no le gusta la radiación ultravioleta y rápidamente comienza a desmoronarse con la luz.
  5. La alimentación al ventilador se saca de la toma más cercana a través del canal de cable y se abre con un interruptor.
  6. En el panel de yeso, cerrando el canal, se insertan varias rejillas de ventilación y se extrae un tubo de la campana sobre la estufa de la cocina.
  7. En el piso se eligen aberturas para extracción de aire del sótano. Fueron cerrados por redes con redes para proteger contra los insectos.

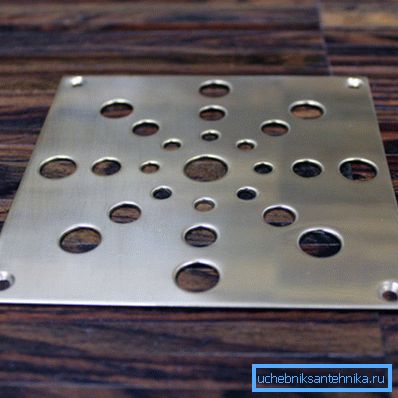

Para el suelo es mejor utilizar rejillas metálicas planas.

Resultados

La humedad y la condensación en las ventanas se olvidan, como un mal sueño. El aire en la casa se volvió fresco y moderadamente seco.

Debido a la entrada de aire caliente en el invierno, la casa con la calefacción apagada mantuvo una temperatura de +12 grados. Para mantener una temperatura agradable de + 20-22 grados, hay suficiente funcionamiento de un aire acondicionado inversor con una potencia térmica de aproximadamente 3,2 kW.

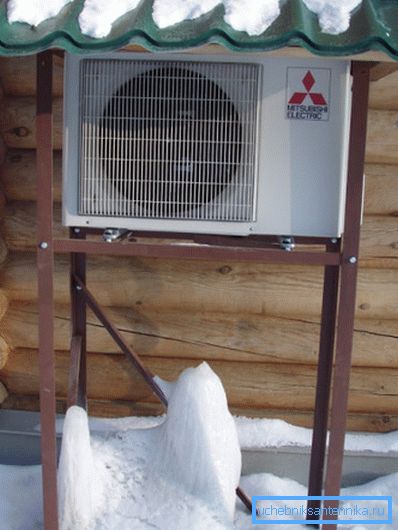

Una bomba de calor de fuente de aire es la fuente de calor más rentable en ausencia de un gas principal.

Nuance: la escena - la costa de Crimea. Está claro que el flujo de calor de 3 kilovatios no será suficiente en ningún lugar del Lejano Oriente. Además, los inversores en modo de calefacción permanecen operativos a una temperatura máxima de -25 ° C.

El canal de ventilación de concreto, cableado con paneles de yeso, funciona como un silenciador muy efectivo. El trabajo del ventilador en la casa no es audible en principio.

Ático

Un año más tarde, la construcción del piso del ático llegó al punto en que fue necesario equipar la ventilación en él.

Por analogía con el primer piso, la ventilación del ático se hizo de escape con un flujo pasivo. En lugar de un respiradero, en este caso se usó una tubería de alcantarillado con un diámetro de 110 milímetros, simplemente porque no tenía que ir muy lejos.

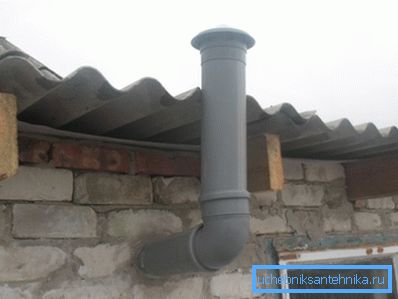

Las aguas residuales de plástico pueden reemplazar los tubos de ventilación. En la foto se utiliza para organizar el ventkanal en la dependencia.

En este punto, la similitud con el sistema de ventilación construido anteriormente había terminado.

  • En principio, falta un canal de admisión dedicado.. La entrada de aire es provista por fugas cubiertas con una cubierta de chapa de acero del ático. Hay suficientes espacios pequeños entre las láminas de material para techos para este propósito en abundancia.
  • Se instala una T en el canal del ventilador en frente del ventilador.. A través de una de sus salidas, el aire se extrae del baño combinado ubicado en el medio del ático; A través de la segunda - el resto de la habitación está ventilada.
La camiseta normal actúa como un divkanala divisor.
  • Ventkanal techo oculto de yeso. En el techo del baño está montada una rejilla de admisión, a la que se sujeta firmemente un grifo de la te. Pero el resto de la habitación se ventila directamente a través del espacio sobre el techo: la entrada de aire va directamente desde allí; Desde las salas de estar el aire entra por cuatro rejillas en los rincones del ático.

Por cierto: esto asegura una ventilación constante de las vigas y el aislamiento entre ellas.

En la calle ventkanal con un paraguas - deflector desplegado a través de uno de los frontones. Así, el autor se ha aliviado de los problemas de sellar la salida: la ranura era suficiente para rellenar y masilla; Del agua y la nieve está protegida por un alero.

El circuito de alimentación del ventilador estaba equipado con un regulador de intensidad. Le permite elegir entre modos de ventilación silenciosos y productivos según la cantidad de personas que se encuentren en el ático.

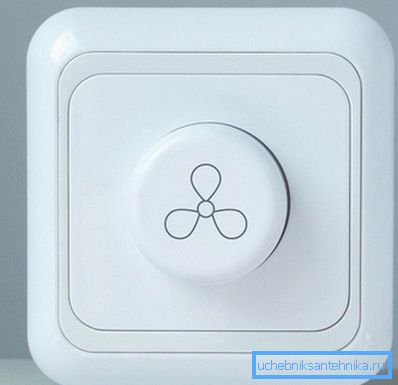

Se recomienda colocar un atenuador especial de triac en el circuito de alimentación del ventilador.

Conclusión

Es fácil notar que la construcción de un sistema de ventilación eficiente resultó ser bastante simple y no demasiado costosa.

Se puede encontrar información temática adicional, como de costumbre, en el video de este artículo. ¡Éxitos!
