Ventilación de aire forzado y de escape en edificios

27-03-2018
Ventilación

Para la vida humana normal, dentro de cualquier habitación, es necesario un intercambio natural de aire, que debería garantizar una entrada constante de aire fresco y oxigenado desde el exterior y la eliminación del aire agotado, saturado con dióxido de carbono, desde el interior de la habitación.

Para garantizar una circulación de aire normal dentro del edificio, para preservar el microclima natural y, al mismo tiempo, minimizar la pérdida de calor durante la construcción de nuevas casas y otros edificios, la instalación de suministro y ventilación por extracción del tipo requerido se realiza de inmediato en todas las habitaciones.

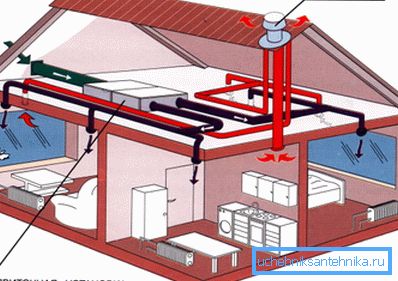

El esquema de ventilación forzada de un edificio residencial.

Las principales características de la ventilación por extracción.

Para realizar de forma independiente la instalación de ventilación por extracción en una habitación en particular, en primer lugar, es necesario entender correctamente todas las funciones que debe realizar, según el propósito para el que se utilizará la habitación.

Para que el lector pueda hacer frente a esta tarea simple sin problemas, este artículo presentará una breve guía que describe en detalle todas las características de los sistemas de ventilación utilizados en la construcción residencial individual.

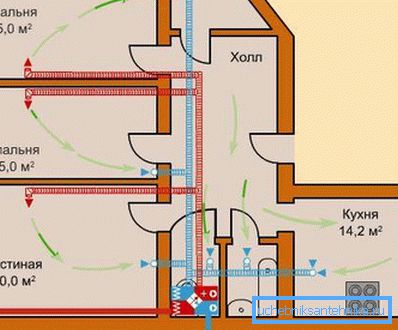

Disposición de conductos de aire en un apartamento residencial.

Objeto del sistema de ventilación.

En la documentación de diseño para la construcción de edificios, existen estándares especiales de SanPiN para el suministro y la ventilación por extracción diseñados para normalizar el intercambio de aire en espacios cerrados, pero además de garantizar una vida humana normal, también realizan algunas funciones importantes.

  1. Un suministro constante de aire fresco contribuye a la circulación normal del aire dentro de la habitación y proporciona un microclima favorable y estable.
  2. La ventilación de escape en la cocina, el baño, el inodoro, el baño y también en los cuartos de servicio contribuye a la eliminación rápida de olores desagradables, humo, vapor y otros subproductos no deseados.
  3. La ventilación de las instalaciones de almacenamiento, como un cobertizo, un granero o un almacén, proporciona humedad normal y condiciones de almacenamiento óptimas en interiores.
  4. El movimiento direccional del aire en las cavidades ocultas (capa de aislamiento térmico, suelo radiante o espacio del techo) ayuda a eliminar el vapor de agua y evita la formación de condensado, manteniendo así las propiedades aislantes de los materiales.
  5. La circulación natural del aire en las bodegas y sótanos ayuda a mantener una temperatura y humedad constantes en la habitación durante todo el año, lo que garantiza la conservación a largo plazo de los alimentos.

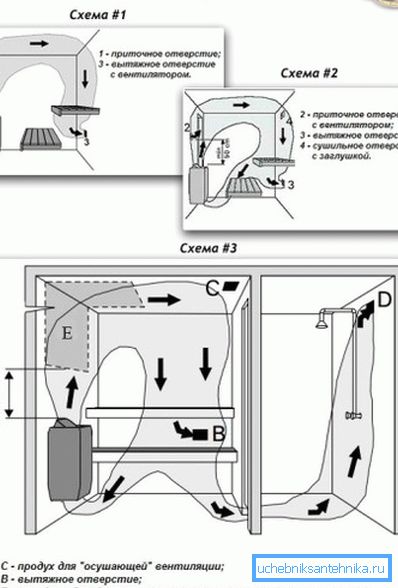

La foto muestra un esquema de ventilación forzada de la sala de vapor y el departamento de lavado del baño.

Sistema de ventilación del dispositivo

Cualquier sistema de ventilación debe constar de al menos dos orificios pasantes ubicados en paredes opuestas de la habitación. La entrada sirve para la entrada de aire fresco en el exterior y la salida para la salida del aire de salida de la habitación.

El aire fresco de la calle ingresa a través de la entrada, se mezcla con las masas de aire dentro de la habitación, y luego su excedente, junto con el aire de escape se extrae al exterior a través de la salida.

Según su principio de funcionamiento, el dispositivo para la ventilación por extracción puede ser de dos tipos: con movimiento de aire natural y forzado.

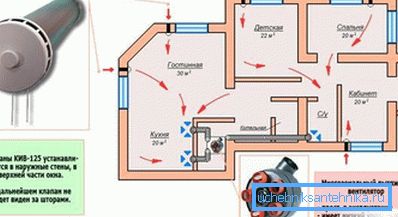

El esquema de ventilación pasiva de una vivienda.
  1. La circulación de aire natural se produce debido a la diferencia en la presión atmosférica entre los puertos de entrada y salida.. Para garantizar la máxima eficiencia de dicho sistema, la entrada debe ubicarse lo más cerca posible del piso y la salida debe estar ubicada en el punto más alto de la habitación.
  2. La circulación forzada de aire es más eficiente debido al hecho de que se utiliza un ventilador eléctrico de presión o de escape para suministrar y eliminar el aire de una habitación.. Dependiendo de la ubicación de la instalación del mecanismo de trabajo y la dirección del movimiento del flujo de aire, el sistema forzado puede ser de tres tipos: ventilación mecánica de entrada, escape y admisión-escape del local.

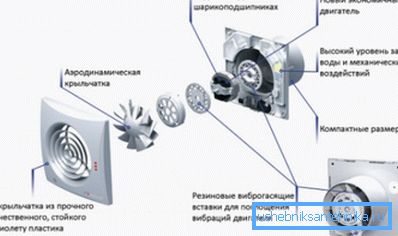

El dispositivo es el ventilador doméstico más sencillo.

Sugerencia La circulación forzada de aire es necesaria en habitaciones con alta humedad, altos niveles de polvo, así como en aquellos lugares donde se pueden generar grandes cantidades de humo y vapor de agua, por ejemplo, sobre una estufa, en la sala de vapor y en el compartimiento de lavado del baño, así como en el garaje, el inodoro o la bodega

Elementos estructurales de ventilación por extracción.

Por sí mismo, el diseño del sistema de ventilación de suministro y extracción consta de dos conductos de aire independientes, uno de los cuales sirve para la entrada de aire fresco y el segundo para la eliminación de la mezcla de aire agotado.

Para un funcionamiento eficiente e interconectado de todo el sistema, el diseño de cada canal incluye varios dispositivos y mecanismos auxiliares.

  1. Las tomas de aire externas, equipadas con rejillas, se instalan en la trayectoria de entrada del sistema y sirven para suministrar aire frío a los conductos.
  2. Los conductos de aire se utilizan para recibir, distribuir y transportar el flujo de aire a través del sistema de ventilación.
  3. Los filtros de limpieza mecánica se instalan en la entrada de la ruta de suministro del sistema y sirven para limpiar el aire de residuos gruesos, polvo y otras impurezas mecánicas.
El esquema general del sistema de ventilación.
  1. Los deshumidificadores y los intercambiadores de calor también se instalan en la entrada y sirven para preparar la mezcla de aire, es decir, para eliminar el exceso de humedad y darle la temperatura necesaria debido al calor del aire de escape.
  2. Los ventiladores axiales y centrífugos pueden instalarse tanto en la entrada como en la salida del sistema, dependiendo de su propósito y características de diseño. Su tarea es mover el flujo de aire a la velocidad correcta en la dirección correcta, así como mantener la presión de trabajo necesaria en el sistema.
  3. Sistemas de control electrónico que controlan los parámetros operativos de todo el sistema en su conjunto y, por lo tanto, mantienen automáticamente un clima interior óptimo.

Además de estos dispositivos, cada sistema específico incluye varios mecanismos auxiliares, como válvulas de aire, distribuidores, supresores de ruido, precalentadores, enfriadores o humidificadores, así como muchos elementos de montaje y conexiones, por lo que el costo final de la ventilación de entrada y salida se calcula individualmente, dependiendo de La complejidad de la instalación y el proyecto técnico.

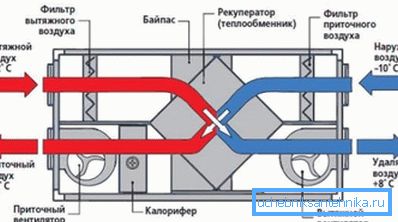

El principio de funcionamiento del intercambiador de calor más simple.

Presta atencion Los modernos sistemas de ventilación residencial incluyen una unidad de limpieza antibacteriana, en la que se instala un radiador ultravioleta para desinfectar el aire fresco, así como un filtro de intercambio de iones con partículas de plata, por lo que el precio de estos dispositivos puede ser bastante alto.

Equipos para ventilación en una casa residencial.

Para instalar un sistema de ventilación por extracción eficaz en su propia casa, en el baño, en el garaje o en el sótano, debe cumplir estrictamente ciertas reglas y regulaciones diseñadas para cumplir con la dinámica del flujo de aire y los requisitos de seguridad.

  1. La potencia y el rendimiento de los ventiladores eléctricos, así como la longitud y la sección transversal de los conductos de aire, deben seleccionarse utilizando tablas especiales basadas en el volumen total de la sala ventilada.
  2. En el caso de la instalación de un ventilador de extracción, se debe proporcionar un flujo libre de aire a través de los conductos de ventilación, las salidas de aire, los ventiladores mecánicos y otros dispositivos de ventilación.
  3. Todas las entradas y salidas en toda su área deben cubrirse con rejillas y redes con celdas pequeñas que eviten que grandes desechos, pequeños animales domésticos, roedores, insectos, etc. ingresen al sistema.

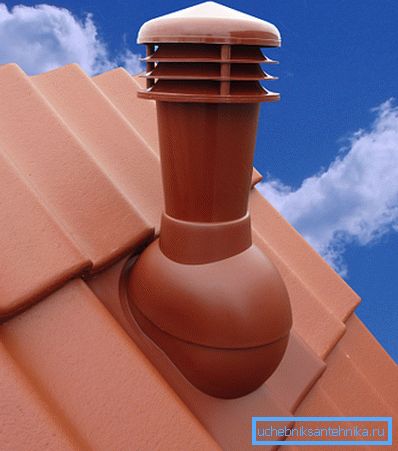

Conducto de ventilación de escape en el techo del edificio.
  1. El nivel de entrada de aire atmosférico limpio debe ubicarse a una altura no inferior a 2 m del nivel del suelo, y la emisión de mezcla de aire gastado debe ser ligeramente superior al nivel de la cresta del techo de una casa residencial.
  2. El movimiento del flujo de aire dentro del edificio de apartamentos debe dirigirse desde las instalaciones hacia el pasillo, la cocina o el baño.
  3. La dirección de movimiento de las masas de aire, tanto en locales residenciales como no residenciales, incluyendo un baño, bodega o baño, debe pasar desde la parte inferior de la puerta de entrada a la parte superior de la pared opuesta de la sala.
  4. Para poder realizar el mantenimiento de rutina del suministro y la ventilación por extracción, todas las unidades ocultas y los elementos estructurales deben estar equipados con escotillas de acceso extraíbles.

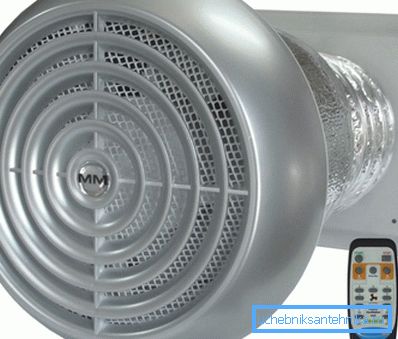

Sistema de ventilación compacto para un edificio residencial con recuperador incorporado.

Conclusión

Finalmente, se debe tener en cuenta que para el uso efectivo de las funciones de ahorro de energía, en instalaciones residenciales con calefacción, se recomienda utilizar sistemas de ventilación de suministro y extracción equipados con una unidad de recuperación de calor de la mezcla de aire gastado.

Para obtener información más detallada sobre este tema, puede ver el video en este artículo o leer materiales similares sobre este tema en otros artículos de nuestro sitio web.
