Ventilación contra incendios: dispositivo, requisitos

¿Qué debe ser la ventilación moderna contra incendios? ¿Qué elementos se utilizan en su diseño y construcción? ¿Existen documentos normativos que regulen su estructura?

Tratemos de responder estas preguntas.

Tareas

Para empezar, averigüemos qué problemas debe afrontar la ventilación en caso de incendio (consulte también el artículo Grifos para ventilación: principales variedades y sus características distintivas).

En realidad, hay tres de ellos.

• Es necesario evitar la propagación del fuego entre las habitaciones en los canales de ventilación.. La tracción constante, el aire caliente y una gran cantidad de productos de combustión incompleta pueden provocar incendios secundarios en todo el edificio.

Sin embargo: la mayoría de las víctimas del incendio no son víctimas de altas temperaturas, sino el humo de las instalaciones. La falta de visibilidad es desorientadora, y la quema de oxígeno y la acumulación de productos de combustión conducen rápidamente a la pérdida de conciencia.

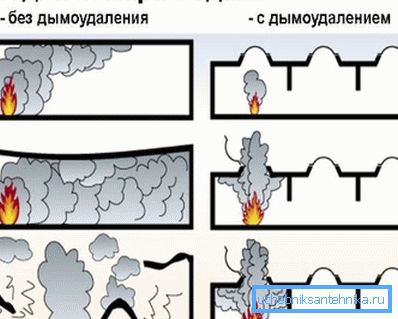

• De ahí el segundo requisito: la ventilación contra incendios debe garantizar la eliminación rápida y eficiente del humo y los productos de combustión.. La tarea se complica por el hecho de que generalmente se calientan a altas temperaturas.
• Además, las personas en proceso de evacuación necesitan aire fresco. Por lo tanto, no solo necesitamos humo, sino también ventilación forzada.

Requerimientos Clasificados

Los requisitos básicos de seguridad contra incendios para la ventilación se establecen en el manual 13.91 a SNiP 2.04.25-91. Resalte los puntos clave del documento.

Si la sala está dividida por barreras contra incendios, la ventilación se monta por separado para cada sección.

La ventilación general contra incendios (emergencia) puede ser para:

1. Locales residenciales, públicos y administrativos;
2. Instalaciones de producción cuando se ubican en no más de tres pisos;
3. Almacenes y almacenes cuando se ubican en no más de tres pisos;
4. Almacenes, almacenes y locales industriales ubicados en un edificio separado de un piso y que solo tienen puertas al exterior.
5. Baños, baños, lavanderías y otras habitaciones para uso doméstico.

Una habitación en la que una gran cantidad de personas se encuentre de forma permanente o temporal debe recibir un conducto separado.

Para las áreas de producción en las que se pueden formar mezclas explosivas, la ventilación también se realiza por separado. La capacidad de ventilación debe proporcionar al menos un intercambio de aire por hora.

Sin embargo, si la altura de la habitación es superior a 6 metros, puede limitarse a 6 m3 por metro cuadrado.

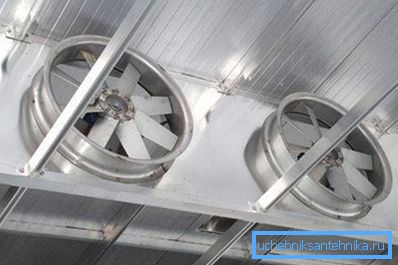

En salas donde las condiciones de producción pueden llevar a la formación de mezclas combustibles y explosivas, las entradas de aire de ventilación por extracción se ubican a no menos de 40 centímetros del nivel del techo. Con la probabilidad de acumulación de gas detonante (una mezcla de hidrógeno y aire), la distancia se reduce a 0,1 metros (para habitaciones con alturas superiores a 4 metros, es de 0,025 alturas, pero no más de 0,4 metros).

La eliminación de humo se debe proporcionar para:

• Desde las salas y pasillos de edificios industriales, administrativos y domésticos con una altura de más de 26,5 metros.
• Desde pasillos de más de 15 metros de largo sin ventanas luminosas.
• Desde los pasillos de edificios residenciales hasta 10 pisos y más con escaleras libres de humo.

Además del documento mencionado anteriormente, las reglas para apagar la ventilación en caso de incendio se establecen en la cláusula 12.4 de SNiP 41-01-2003:

1. En caso de incendio, el trabajo de ventilación forzada para todas las habitaciones, excepto el suministro forzado de aire a los pasillos de evacuación y los huecos de los ascensores, se detiene.
2. La desconexión se puede realizar mediante la eliminación completa de la energía de los tableros de distribución y mediante un circuito de control individual para cada sistema.

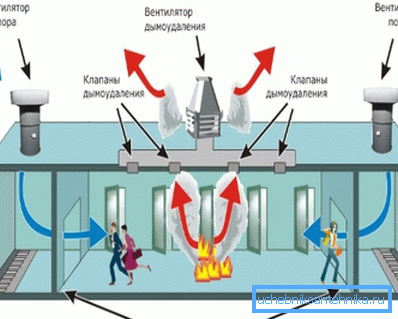

Como funciona

¿Cómo se implementan todas las tareas anteriores del sistema de ventilación?

1. Cuando se recibe una señal de los detectores (dispositivos que estiman la temperatura o la transparencia del aire) en el sistema de ventilación estándar, los ventiladores se apagan y las válvulas se activan, bloqueando completamente su funcionamiento.
2. Al mismo tiempo, las válvulas en el sistema de extracción de humo se abren; Los ventiladores - los extractores están alimentados. Comienza el bombeo de los productos de combustión.
3. En paralelo con la descarga de aire contaminado en los huecos de los ascensores y las rutas de escape, se suministran grandes volúmenes de aire de calle limpio.

Los principales problemas técnicos que pueden surgir durante el funcionamiento de dicho sistema son bastante predecibles. A altas temperaturas de los productos de combustión evacuados, los canales de ventilación galvanizados de pared delgada pueden deformarse con fugas; Las piezas de plástico del ventilador se volverán rápidamente inutilizables si se sobrecalientan.

De ahí la instrucción:

• Los conductos contra incendios están hechos de acero negro con un grosor de 1,2 milímetros.
• Todos los ventiladores y amortiguadores contra incendios para sistemas de ventilación están hechos de materiales resistentes al calor.

Glosario

Vamos a familiarizarnos con algunos de los términos y definiciones asociados con los sistemas de ventilación contra incendios.

Terminología común

La ventilación táctica en un incendio es una tecnología relativamente nueva, que implica el uso de poderosos ventiladores móviles para crear flujo de aire en un edificio en llamas. Los objetivos son idénticos a los descritos anteriormente: la eliminación de productos de combustión y el suministro de aire fresco para evacuar a las personas y garantizar el funcionamiento seguro de los bomberos.

Los incendios controlados por ventilación son incendios con un exceso de materiales combustibles y un flujo limitado de oxígeno a través de los conductos de ventilación. Para extinguir, a menudo es suficiente bloquear completamente el funcionamiento de los conductos de ventilación.

Equipo

Estudiaremos algunos elementos de los sistemas de ventilación contra incendios.

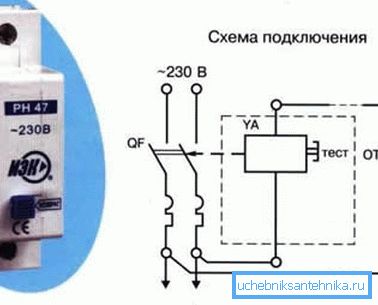

La versión independiente es un dispositivo electromagnético que apaga la fuente de alimentación a los ventiladores de forma remota a una señal del terminal de mano. Dicho esquema para desactivar la ventilación en caso de incendio le permite duplicar el funcionamiento de los sensores manualmente.

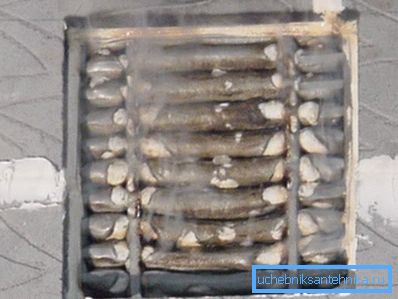

Las rejillas de ventilación contra incendios son dispositivos desechables que detienen la circulación de aire en los conductos de ventilación cuando se sobrecalientan. ¿Cómo se implementa su trabajo?

Las costillas de la celosía (láminas) son revestimientos delgados de silicato de sodio. Cuando se calienta a más de 100 grados, la base mineral comienza a aumentar rápidamente en volumen, llenando los lúmenes y deteniendo completamente el movimiento de los productos de combustión. El límite de resistencia al fuego de la rejilla es de 45-120 minutos.

A pesar del diseño simple, el precio de los productos es bastante alto: una rejilla redonda con un diámetro de 100 milímetros costará 3 a 3.5 mil rublos para el comprador.

La instalación de bricolaje es extremadamente simple:

1. La rejilla se instala en la abertura preparada en el conducto.
2. Su marco se fija con sellador de silicona resistente al calor o mortero de cemento.

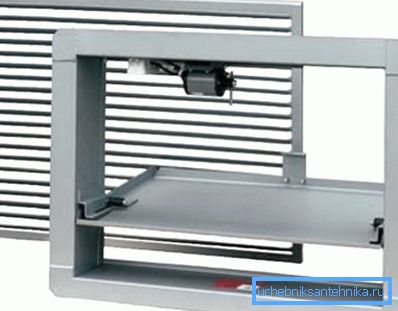

A diferencia de una rejilla, un amortiguador de fuego para ventilación puede activarse varias veces.

¿Qué podrían ser estos dispositivos?

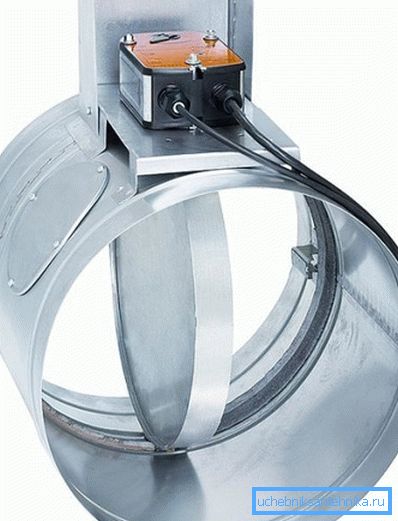

• Normalmente abierto (ventilación superpuesta en caso de incendio).

• Normalmente cerrado (abriendo canales para eliminar el humo).
• Doble acción (cierre en caso de incendio y apertura después de la extinción para eliminar los productos de combustión).

El principio de funcionamiento es simple y claro: la solapa en una de las posiciones se superpone completamente al canal de ventilación. ¿Cómo y cómo se puede poner en movimiento?

Conclusión

Por supuesto, en nuestra revisión en miniatura presentamos al lector solo una pequeña parte de las soluciones utilizadas en el diseño de sistemas de ventilación.

El video en este artículo, como de costumbre, le ofrecerá atención a información adicional sobre la ventilación de humo. ¡Éxitos!
