Válvula de ventilación - vistas y características

Los apartamentos y las casas modernas son construcciones herméticas, por lo que necesitan una ventilación eficaz. Su elemento esencial son las válvulas de ventilación, que pasan las masas de aire en una sola dirección. Más a menudo en los sistemas de intercambio de aire hay una válvula de ventilación para paredes, que puede ser de entrada o reversa.

En este artículo examinaremos en detalle el propósito de tales válvulas, considerar sus diversos tipos, características y proceso de instalación.

Propósito

La válvula de ventilación de aire realiza a la vez varias funciones importantes:

• Asegura el funcionamiento correcto e ininterrumpido del sistema de intercambio de aire.
• Regula el flujo de aire y los modos de ventilación.
• Como se mencionó anteriormente, evita el movimiento de masas de aire en la dirección opuesta o cubre completamente la ventilación.
• Proporciona un equilibrio entre el suministro y el flujo de aire de escape.
• Es una protección contra la penetración del ruido de la calle en la habitación.

Además, hoy en día hay diseños que, además de los anteriores, también realizan una función de prevención de incendios. Por lo tanto, este dispositivo es un elemento importante de la ventilación.

Tipos de valvulas

Hasta la fecha, hay varios tipos de válvulas de ventilación diferentes. En primer lugar, difieren en su propósito:

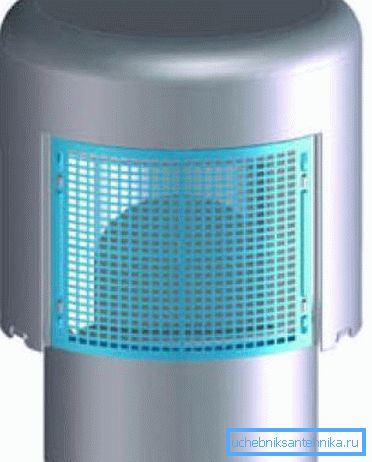

Presta atencion La ventilación también se denomina válvula para aguas residuales, sin embargo, para el intercambio de aire en habitaciones no importa y están diseñadas para compensar la presión en el sistema.

Además, estos productos varían en forma.

Pueden ser:

• Redondo
• Cuadrado o rectangular.

Dependiendo de su dispositivo, son eléctricos o manuales. La válvula eléctrica funciona junto con otros equipos de ventilación y ajusta automáticamente el flujo de aire.

Arreglo de valvulas

Pared de entrada

La válvula de entrada de pared es el diseño más común (descubra aquí cómo está equipada la ventilación de la caldera de una casa privada).

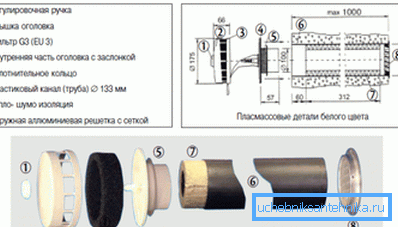

Se compone de los siguientes elementos:

• Tubería: la longitud es ligeramente mayor que el grosor de la pared.
• Rejilla exterior - retrasa los residuos grandes.
• Material de insonorización - ubicado dentro de la tubería.
• Filtro: evita la penetración de polvo y otros desechos pequeños.
• Elemento móvil: regula la intensidad del flujo de aire y, si es necesario, cierra el sistema.
• Interruptor - diseñado para controlar el elemento móvil.
• Cap Cap: otorga al diseño un aspecto decorativo y protege contra daños mecánicos.

Este diseño tiene varias ventajas, tales como:

• Fácil instalación;
• La apariencia del dispositivo no estropea el diseño interior;
• Conveniencia de la operación;
• Efectividad;
• La posibilidad de instalar sus propias manos, incluso después de terminar la habitación.

Sugerencia Si el dispositivo está ubicado cerca del radiador, el aire entrante se calentará inmediatamente.

Un ejemplo de tales modelos son:

• CPV 125;

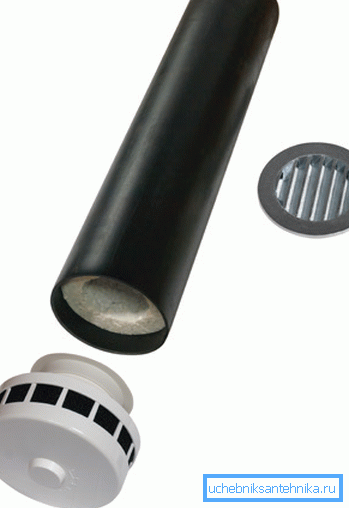

• KIV-125 y otros

El dispositivo de válvulas eléctricas es más complicado, ya que tienen sensores y un accionamiento eléctrico. Sin embargo, el principio de su trabajo sigue siendo el mismo. El precio de los dispositivos automáticos, por supuesto, es más alto que los mecánicos.

Escape

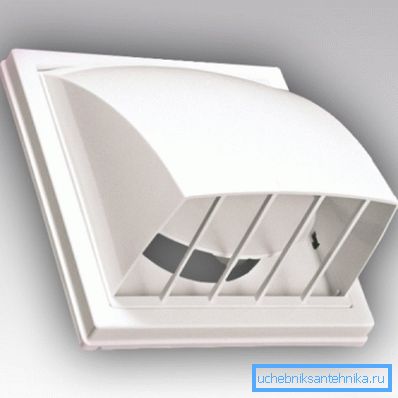

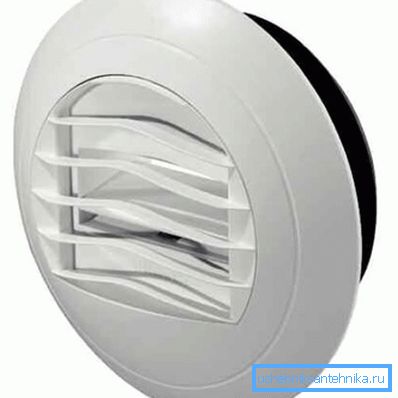

La válvula de escape, como regla, tiene un diseño más simple que la válvula de admisión y consta de solo tres elementos:

• Parte fija en forma de celosía. - Puede ser cuadrado o rectangular. Su objetivo principal es dar al diseño un aspecto decorativo, así como proteger la válvula de daños mecánicos.
• Parte movible (puerta) - es un pétalo redondo o cuadrado, que solo se puede abrir en una dirección.
• Brida - Diseñado para conectar el dispositivo con el conducto de ventilación: siempre tiene una forma redonda.

Presta atencion Si elige una válvula para un baño, debe prestar atención al material con el que está fabricada, ya que el dispositivo debe soportar altas temperaturas y alta humedad. Por lo tanto, no puede instalar productos de plástico.

La instalación debe realizarse con cuidado para no dañar la válvula, así como para evitar que los residuos de construcción entren en la estructura. De lo contrario, el dispositivo no funcionará como se esperaba.

Por ejemplo, la solapa siempre puede estar abierta. Por lo tanto, después de la instalación, asegúrese de verificar el rendimiento del producto.

Windowed

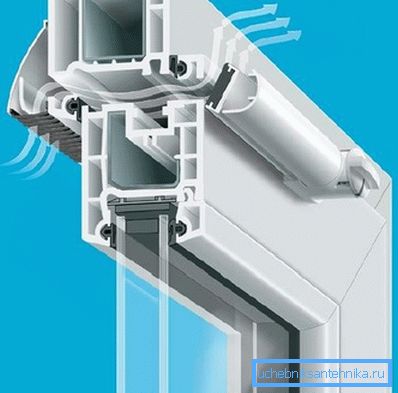

Esta válvula es una estructura que está incrustada en el perfil de la ventana. Su dispositivo es bastante simple, sin embargo, la efectividad no sufre de esto.

El único inconveniente es la falta de filtrado, pero como la brecha es bastante estrecha, la basura de la calle no puede penetrar a través de ella. Si es necesario, la brecha se puede cerrar o la intensidad del flujo se puede ajustar con un asa especial.

Las válvulas de la ventana se suministran con la ventana. Por lo tanto, su presencia debe prestar atención a la hora de elegir ventanas. Es cierto que hay modelos que están montados en las ventanas de plástico ya instaladas.

Presta atencion Hay modelos que no permiten regular el flujo de aire, pero solo lo limitan en caso de fuertes ráfagas de viento. Por supuesto, es mejor cuando hay una función de control de entrada. Por lo tanto, en este momento es necesario prestar atención al elegir un producto.

Instalación de válvulas de ventilación.

Entrada

Antes de proceder con la instalación de la válvula de entrada, es necesario determinar su ubicación. Para ello, se debe diseñar un sistema de ventilación por adelantado, de acuerdo con ciertas reglas. Es mejor confiar el trabajo en un esquema de este tipo a especialistas.

Otras instrucciones de instalación son las siguientes:

• El primer paso es medir el espesor de la pared y comprar un producto de longitud adecuada. A la venta se pueden encontrar dispositivos con una tubería de 0,4 a 1 m.
• Una vez determinada la ubicación del dispositivo, debe taladrar un agujero en la pared. El diámetro debe tener un pequeño margen para que la tubería pueda pasar libremente por el orificio.
• Después de instalar la tubería, todos los huecos se deben zen para que las uniones estén apretadas.

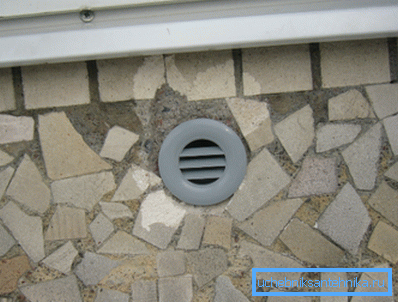

• Luego, se instala una rejilla protectora en el exterior y la válvula se monta en el interior, de acuerdo con las instrucciones del fabricante.

Presta atencion Para evitar que la precipitación y la humedad penetren dentro de la estructura, debe instalarse un canal de lluvia fuera de la parrilla.

Escape

La instalación de la válvula de escape implica la presencia de conductos de ventilación, que pueden ubicarse en la pared o en el techo.

Normalmente las salidas de ventilación con válvulas se instalan en salas técnicas:

• En la cocina
• En el baño
• En el baño, etc.

La presencia de elementos de escape en estas habitaciones es suficiente para que el intercambio de aire tenga lugar en todas las habitaciones, ya que su circulación se produce a través de grietas en las puertas.

Toda la instalación se reduce a conectar la estructura con estos canales. Como regla general, los elementos están conectados por el método de brida. Una vez que la válvula está conectada, se aplica una rejilla superior a la pared o al techo, que generalmente se sujeta a la superficie con tornillos autorroscantes.

Aquí, quizás, y todos los puntos principales que necesita saber acerca de las válvulas de ventilación en la disposición del sistema.

Conclusión

Las válvulas son un elemento importante de los sistemas de ventilación, permitiendo regular su trabajo. Las válvulas de ventilación se pueden instalar tanto en las entradas como en las salidas de aire. Además, la válvula de retención y la ventilación de escape realizan diferentes funciones, por lo que funcionan en el sistema en conjunto.

En el video de este artículo, puede obtener información adicional sobre este tema.
