Unidades de ventilación: características técnicas y
Cualquier edificio necesita ventilación de alta calidad. En edificios residenciales de gran altura y complejos industriales, las unidades especiales de ventilación ayudan a implementarlo. Están alineados en sistemas completos, uniendo todos los cuartos residenciales y de servicios públicos. A continuación, analizamos las maravillas de la ingeniería con más detalle.

Disposiciones generales

En primer lugar, prestemos un poco de atención al proceso de ventilación en sí, o más bien a la pregunta: ¿por qué es necesario? Aquí puede destacar los dos factores más importantes:
Factor | Significado |
El hombre | En el interior acumula dióxido de carbono, humedad excesiva, diversas emisiones utilizadas durante la construcción de materiales, estructuras de muebles y otros accesorios para el hogar. Si en pequeñas dosis, todas estas impurezas no amenazan la salud humana, entonces, sin suficiente circulación de aire, tal "cóctel" puede llevar a la aparición de diversas dolencias. Especialmente la situación se agrava en presencia de sistemas de calefacción que distribuyen los productos de combustión de los transportadores de energía, que representan el mayor peligro. |
Construcción | De todo lo anterior, que amenaza a una persona, el edificio es más probable que sea dañado por una cantidad excesiva de humedad. La humedad acumulada propaga el hongo, el moho, provoca los procesos de descomposición y corrosión. El movimiento intensivo de masas de aire hace frente al secado de la sala, lo que prolonga en gran medida su vida útil. |
Por lo tanto, vemos que la implementación de una ventilación adecuada es increíblemente importante tanto para los residentes como para el edificio en sí. Y si en las casas privadas se usa principalmente una tubería para realizar esta tarea, entonces, en edificios grandes con muchas habitaciones, será más racional crear un sistema de ventilación a la vez en las paredes utilizando los bloques considerados.
Descripción y aplicación

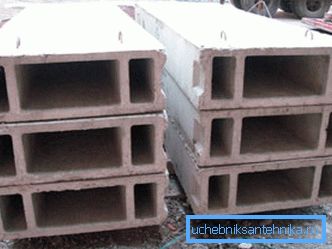

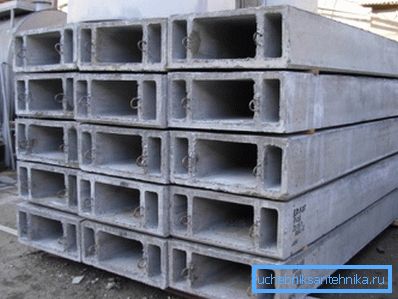

La unidad de ventilación es un elemento autoportante de la estructura del edificio, que tiene varios tipos de conductos de ventilación. Fijado predominantemente a las paredes de apoyo o losas de piso utilizando una máquina de soldadura y mortero de cemento. La combinación de muchas de estas secciones y forma un solo sistema efectivo para el intercambio de masas de aire (ver también el artículo "Ventilación de techo" es un paso sencillo pero importante para mejorar el hogar).
Diferencias estructurales
Se utilizan los siguientes tipos de unidades de ventilación:
- Monolítico. Se crean a partir de un componente principal, incluido un canal de recolección y canales de satélite inclinados, y dos componentes adicionales, equipados solo con canales verticales. Además, están equipados con elementos embebidos especiales, con la ayuda de los cuales se realiza la fijación de bloques a las superficies de apoyo. Tales modelos se caracterizan por una alta confiabilidad y eficiencia debido al sellado absoluto.

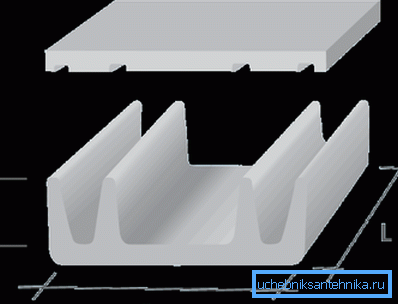

- Prefabricado. Se ensamblan en el lugar de instalación mediante la conexión de dos componentes con la ayuda de una máquina de soldadura. Por lo tanto, el transporte y la instalación de tales productos son mucho más fáciles. Su precio también es predominantemente más bajo. Pero debe tenerse en cuenta la caída en los indicadores de rendimiento debido a la aparición de costuras de atraque.

Opciones de materias primas
La composición de las materias primas utilizadas en la fabricación de unidades de ventilación puede diferir, lo que afecta su funcionalidad.
Echemos un vistazo a los más comunes:

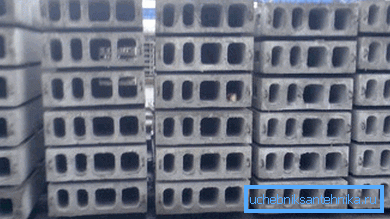

- Hormigón armado. El concreto reforzado se caracteriza por una mayor resistencia y confiabilidad debido a la presencia de un "esqueleto" de metal. Pero también le da un peso muy grande, que a su vez requiere una base reforzada y agrega dificultades adicionales en la instalación de sus propias manos.

- Hormigón de yeso. La presencia de yeso en la composición puede aliviar significativamente la masa de toda la estructura debido a cierta pérdida de resistencia. En general, el sistema de ventilación hecho de dicho material es más económico, ya que no es necesario reforzar la base, y el trabajo de instalación en algunos casos puede realizarse sin el uso de elevadores costosos.

- Arcilla. La adición de claydite al concreto puede reducir significativamente la conductividad térmica del producto terminado. Además, estos productos tienen una resistencia al fuego muy alta, que nunca es superflua en la construcción de instalaciones residenciales e industriales.

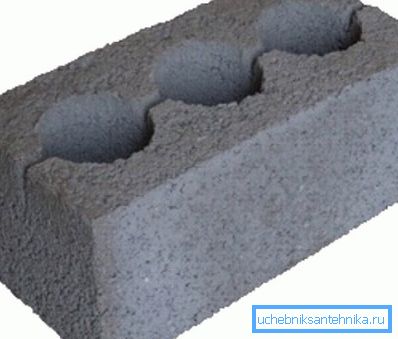

Consejo: en edificios con un sistema de calefacción débil, se recomienda usar bloques de concreto keramsit al crear ventilación. Debido a las propiedades de aislamiento térmico de este material, las masas de aire salientes se enfriarán más lentamente, garantizando una alta fuerza de flujo.
Dimensiones

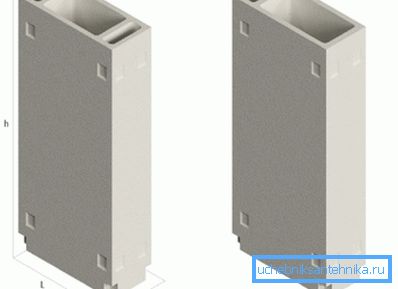

Las dimensiones lineales de las unidades de ventilación se presentan en la siguiente tabla:
La marca | Longitud (h), m | Ancho (l), m | Altura (b), m | Volumen m3 |
BV-28 | 2,78 | 0.8 | 0.4 | 0.39 |
BV-29 | 2,83 | 0.8 | 0.4 | 0.4 |
BV-30 | 2.98 | 0.8 | 0.4 | 0.42 |
BV-31 | 3.13 | 0.8 | 0.4 | 0.44 |
BV-33 | 3.28 | 0.8 | 0.4 | 0.46 |
BV-28.93.2 | 2,78 | 0.93 | 0.5 | 0.43 |
BV-30.93 | 2.98 | 0.93 | 0.5 | 0,52 |
BV-31.93 | 3.13 | 0.93 | 0.5 | 0,55 |
BV-33.93 | 3.28 | 0.93 | 0.5 | 0,57 |
SVB-1.2 | 2,78 | 0.88 | 0.3 | 0.35 |
SVB-1.4 | 3.58 | 0.88 | 0.3 | 0.45 |
Trabajo de montaje

Consejo: incluso si realiza la instalación de las unidades de ventilación con sus propias manos, se recomienda utilizar los servicios de un arquitecto profesional. Podrá calcular el diseño óptimo teniendo en cuenta todas las características del edificio, que en última instancia ahorrará materiales y garantizará una alta eficiencia del futuro sistema de ventilación.
Para realizar todo el trabajo necesario, se requieren dos instaladores y un andamio.

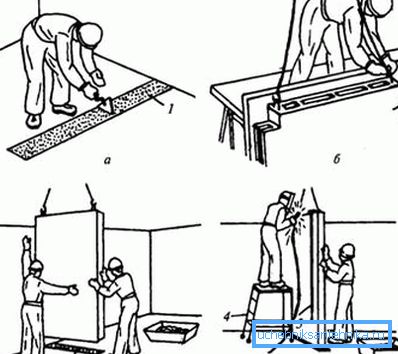

La instrucción de sus actividades es la siguiente:
- El primer paso es eliminar todos los residuos posibles del soporte inferior, en el que se llevará a cabo la instalación, para evitar distorsiones y aumentar el rendimiento de la adherencia.
- Luego, la superficie se humedece y se cierra con un tapón especial que evita la penetración del mortero de cemento en los conductos de ventilación.

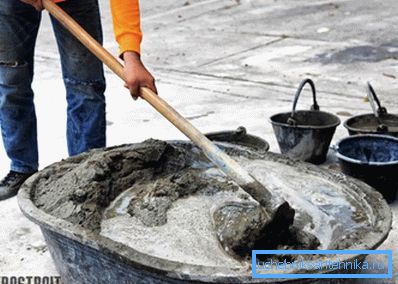

- Solución mixta de cemento y arena en la proporción de 1: 3.
Consejo: se recomienda utilizar la mezcla de cemento y arena de fábrica, ya que tiene una calidad más alta y proporciones precisas.

- La mezcla homogénea resultante se superpone a la plantilla con una pala.
- La solución se estira con una llana al final del producto subyacente, después de lo cual se retira el marco.
- Ahora se requieren los servicios de un andamio, que, al inspeccionar el bloque, lo corta y permite que se levante.
- Los instaladores llevan la unidad de ventilación al área de instalación y se aseguran de que todos los orificios coincidan con la sección anterior, y que las partes delanteras estén colocadas estrictamente sobre el lecho de cemento.
- El nivel vertical es controlado por la estructura vertical. Este es un punto muy importante, ya que la suposición del error más pequeño puede llevar a su progresión geométrica en los bloques instalados en el futuro.
- Con la ayuda de palancas realizó los ajustes necesarios a la posición del producto.
- Lo siguiente es pegar partes integradas de la máquina de soldadura a las particiones de pared. La unidad en sí durante este proceso debe seguirse para evitar posibles sesgos.
- La etapa final es procesar y sellar la costura horizontal con paletas, después de lo cual puede pasar a la siguiente sección.
Conclusión

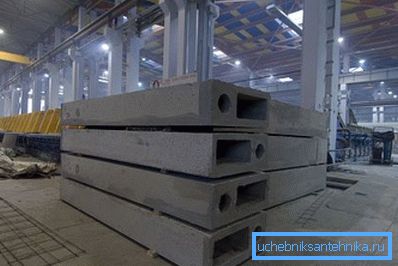

Se necesita ventilación de alta calidad que funcione correctamente en cada edificio. Sin ella, no solo se pone en peligro la salud de las personas, sino también la integridad del edificio. Las unidades de ventilación de hormigón le permiten implementar un sistema duradero y confiable (lea también el artículo “Pasaporte del sistema de ventilación: los objetivos del recibo, la forma y los requisitos reglamentarios del sistema).
El fabricante de hoy ofrece muchas variaciones de dichos productos, que difieren en las características estructurales, los parámetros técnicos y los materiales de fabricación. Los anteriores son los más comunes, así como las características del trabajo de instalación.

El video en este artículo le proporcionará información adicional que está directamente relacionada con los materiales presentados.
Unidades de ventilación: la mejor manera de crear ventilación en edificios de gran altura y complejos industriales.
