Ventilación

Al combinar varios tipos de ventilación en una casa privada, un edificio público o un edificio industrial, los expertos se esfuerzan por garantizar una relación óptima de aire entrante y saliente. Debido a esto, el contenido de oxígeno, la temperatura y la humedad del ambiente interno se normalizan, lo que en última instancia determina directamente qué tan favorable es el microclima formado para la persona.

En nuestro artículo, consideraremos los principales tipos de sistemas de ventilación y daremos una serie de recomendaciones para su diseño e instalación de sus propias manos.

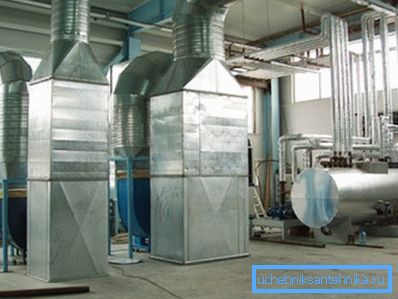

A veces, la ventilación requiere un equipo muy complejo y costoso.

Clasificación general

Se utilizan diferentes tipos de sistemas de ventilación en el diseño de edificios residenciales, empresas industriales, edificios públicos, etc. Al mismo tiempo, su clasificación se basa en varias escalas, por lo tanto, a veces es bastante difícil para un no profesional comprender los matices.

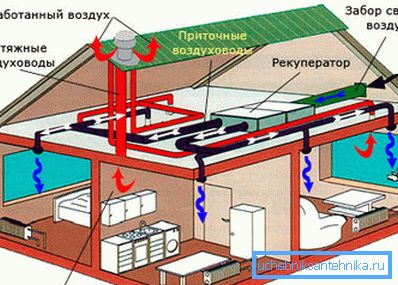

Complejo de entrada y salida en un edificio residencial.

Para facilitar el análisis de los sistemas de ventilación utilizados, resumimos los datos en una sola tabla:

Principio de clasificacion Variedad Caracteristicas
En la dirección del movimiento del aire. Entrada Responsable de la entrada de aire fresco en la habitación, ya sea desde el entorno externo o desde un tanque separado.
Escape Contribuye a la eliminación del aire de escape (por lo general, elimina el aire con alta temperatura, humedad y un contenido importante de dióxido de carbono). Junto con las masas de aire que salen de la habitación también se muestra contaminación: partículas sólidas y líquidas que están en suspensión.
Suministro y escape Un sistema integral que proporciona tanto entrada como escape. Se puede proporcionar con la ayuda de diferentes dispositivos y con la ayuda de instrumentos de doble acción capaces de cambiar la dirección del flujo de aire.
Según el método de implementación. Naturales El movimiento del aire es provisto por factores naturales (temperatura, presión).
Forzado Para aumentar la eficiencia del intercambio de aire, se utilizan varios incentivos (ventiladores, deflectores, eyectores, etc.). Además, la ventilación artificial proporciona una presión suficiente para una filtración efectiva o aire acondicionado.
Combinados Sin embargo, el intercambio de aire natural se toma como base, ya sea que se estimula la entrada o el extracto con la ayuda de dispositivos inductores. A menudo, la parte forzada del sistema se apaga, lo que permite su uso solo cuando es necesario.
Por ubicacion En general Responsable del intercambio de aire en la sala en su conjunto.
Local Proporciona un exceso de suministro de aire para esta o esa área, o un escape de aire más intensivo. Un ejemplo sería una campana de cocina ordinaria.
Al destino Industrial Proporciona intercambio de aire, suficiente para el flujo efectivo de procesos tecnológicos, así como para un trabajo cómodo en locales industriales.
Hogar Responsable de la formación de un microclima en edificios residenciales y públicos.
Por diseño Canalizadora El aire fluye libremente por la habitación.
Canal El movimiento de las masas de aire se organiza utilizando canales y ejes en pared o externos.

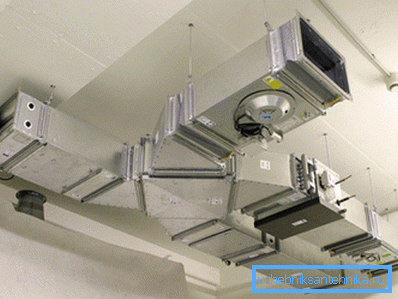

Estructuras de aireación de techo.

Por supuesto, esta lista da solo una idea aproximada de lo que es la ventilación de las instalaciones y sus tipos. Además, no considera sistemas especiales de intercambio de aire (por ejemplo, un complejo de dispositivos para la eliminación de humo o equipos para forzar la presión en las áreas de trabajo de las plantas de producción).

Sin embargo, estos matices solo serán de interés para los profesionales en áreas relevantes. También debemos comprender en detalle qué tipos de ventilación natural y ventilación forzada se pueden usar en hogares y lugares de trabajo y, lo que es más importante, cómo organizarlos adecuadamente.

Ventilación natural y forzada en la industria.

Ventilación natural

Analizando diversos tipos de ventilación industrial (así como sistemas de intercambio de aire en edificios residenciales), en primer lugar, suelen mencionar el proceso natural. Esto es bastante natural, ya que en algunos casos la circulación natural del aire es suficiente para mantener la temperatura, humedad y contenido de oxígeno óptimos.

En cuanto a los principales tipos de intercambio de aire natural, los expertos distinguen los procesos organizados y no organizados:

La circulación de aire no organizada se proporciona principalmente abriendo ventanas.
  • En caso de ventilación no organizada, el flujo de aire y su eliminación de la sala se llevan a cabo de manera casi incontrolable.. Para ello, se utilizan ventanas y puertas que, de ser necesario, se abren o cierran.

Presta atencion Además, el aire puede pasar a través de fugas en las estructuras de cerramiento. Este proceso se llama infiltración, y su efectividad depende del material de las paredes, así como de las características de su diseño.

  • Los locales residenciales también se caracterizan por una circulación de aire no organizada.. En la mayoría de los casos, proporcionamos oxígeno a nuestro hogar simplemente abriendo la ventana. Hay excepciones, por supuesto, pero las veremos un poco más abajo.
  • El sistema de ventilación organizada suele implicar la instalación de conductos especiales.. En ellos, bajo la acción de la gravedad y la presión térmica, las masas de aire se mueven, lo que permite la redistribución del aire fresco hacia donde más se necesita (en la mayoría de los casos, al área de trabajo).

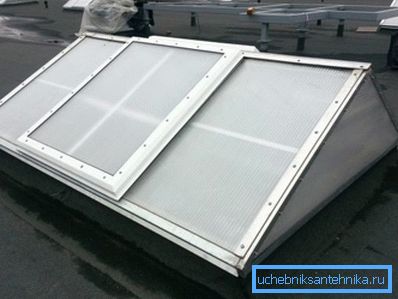

Linterna de aireación foto en el techo de la casa.

Presta atencion Por lo general, el flujo de masas de aire en la habitación a través de una estructura especial en el techo de las instalaciones industriales, la llamada linterna svetoaeratsionny.

Utilizando diferentes mecanismos

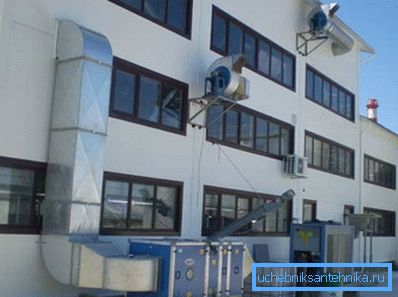

Parte externa del sistema de ventilación forzada.

Donde el movimiento natural de las masas de aire no es suficiente, la instrucción involucra la instalación de sistemas que brindan entrada artificial o mejoran el escape natural.

Por supuesto, debido al uso de varios dispositivos mecánicos, el precio de tal sistema será más alto, pero también funcionará independientemente de factores externos.

Presta atencion La inyección de aire forzado y su eliminación son más relevantes para las instalaciones industriales. En los edificios residenciales, su uso es limitado, pero también está justificado, como veremos más adelante.

  • La entrada de aire a los talleres y otros edificios industriales es proporcionada por la operación de los equipos de ventilación. Como regla general, se instala ya sea en el techo de un edificio o en un sitio separado en un área condicionalmente limpia. El aire bombeado a través de los canales se distribuye dentro del edificio y entra en las instalaciones.

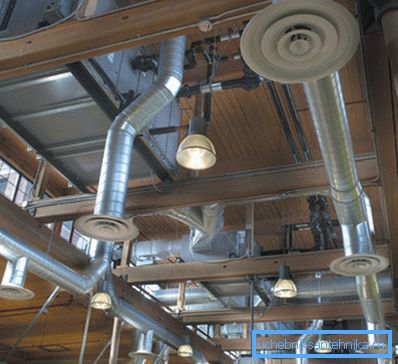

Bengalas de techo
  • Al mismo tiempo, a menudo se instalan instalaciones especiales en la entrada para optimizar los parámetros de las masas de aire: filtración para eliminar las impurezas mecánicas, calefacción / refrigeración, deshumidificación / humidificación, etc. En algunos casos, se puede utilizar el enriquecimiento del aire con oxígeno.
  • La eliminación efectiva del aire de escape también es un proceso muy importante para reducir el daño a la salud de los trabajadores. Para este propósito, se utilizan campanas de extracción especiales para instalaciones industriales: su característica permite aspirar grandes volúmenes de aire de manera eficiente desde el área de trabajo, capturando simultáneamente partículas de polvo y gases tóxicos.

Presta atencion Dependiendo de las características del proceso tecnológico, se utilizan sombrillas de escape, que sirven a un área lo suficientemente grande como los escapes de aire locales.

  • El escape es proporcionado por la operación de ventiladores internos de tipo radial o axial. Además, los ventiladores están montados dentro de conductos para proporcionar la velocidad deseada de movimiento de la masa de aire.

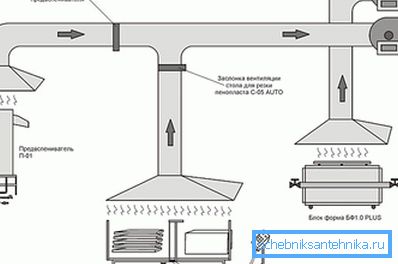

Escape de máquinas herramientas que producen toxinas.
  • El aire de escape se emite a la atmósfera, habiendo pasado antes de que se limpie de partículas de polvo. También una serie de ciclos tecnológicos proporciona una desgasificación preliminar, es decir, Eliminación de impurezas tóxicas.

Por supuesto, la ventilación industrial diferente se usa en diferentes empresas: sus tipos son muy diferentes entre sí, pero el esquema general generalmente permanece sin cambios.

Influencia y escape en un edificio residencial.

Flujo de aire en la casa

El intercambio de aire de un apartamento o casa privada es fundamentalmente diferente del sistema de ventilación de un taller o almacén. Como regla general, la ventilación natural se toma como base, y solo en algunos lugares hay dispositivos que estimulan el movimiento de las masas de aire.

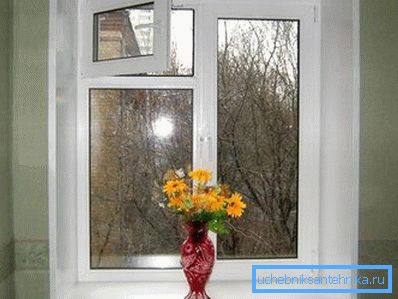

Ventilación abierta - la clave para una ventilación efectiva

Para el funcionamiento de todo el sistema, es extremadamente importante mantener un equilibrio entre la entrada y el escape.

El suministro de oxígeno suele ser proporcionado por tales elementos:

  • Ventanas, rejillas de ventilación y puertas: los dispositivos más comunes para la ventilación. Es muy importante que no se olvide de abrirlos regularmente, ya que esto es lo que se contempla en el diseño de la mayoría de los edificios residenciales.
  • Productos: salidas de aire en la parte inferior de la cimentación o en el sótano. Son responsables de la entrada de aire en el espacio subterráneo, proporcionan ventilación (y en paralelo con esto, drenaje) del sótano o bodega.
  • Suministro de valvulas. Ganando popularidad junto con la proliferación de ventanas de metal y plástico, cuya instalación prácticamente detiene la infiltración natural del aire exterior. Montado en la ventana o en el grosor de la pared, normalice el flujo de masas de aire hacia la sala de estar.

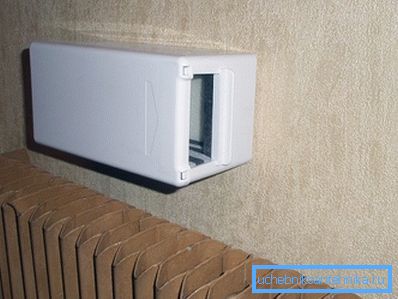

Válvula de suministro para la aireación natural.

Presta atencion Forzar el aire en un apartamento residencial es extremadamente raro. Las válvulas de pared con ventiladores incorporados se usan comúnmente para este propósito.

Eliminación de aire de escape

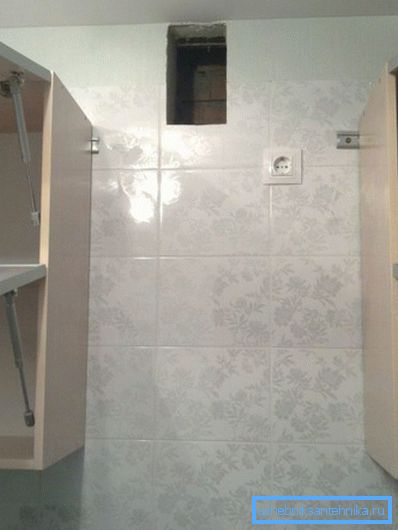

La entrada al conducto de ventilación (en la foto) debe cerrarse con una rejilla.

Para la formación de un microclima favorable, el agotamiento del aire es igualmente importante:

  • Como regla general, la mayor parte del dióxido de carbono se elimina de la habitación a través de los conductos de ventilación (patos en el baño o la cocina). Para que este mecanismo funcione, los canales deben limpiarse periódicamente de suciedad.

Presta atencion En una casa privada, puede hacerlo usted mismo, pero habrá que llamar a los especialistas para que entren en el apartamento, ya que el acceso a las minas aéreas se realiza solo en el techo o en el piso técnico.

  • Para mayor eficiencia, puedes instalar elementos de escape forzado. Con este fin, colocamos un ventilador axial convencional en la entrada del canal, que encendemos según sea necesario. Más a menudo, estos ventiladores se utilizan en los baños para eliminar los olores desagradables y reducir la humedad.
  • No te olvides de las capuchas locales. Por cierto, no son solo de cocina: se puede colocar una cúpula retractor con un motor interno en el taller. Luego, trabajar con solventes químicos, pinturas y también con una gran cantidad de polvo será más cómodo y seguro.

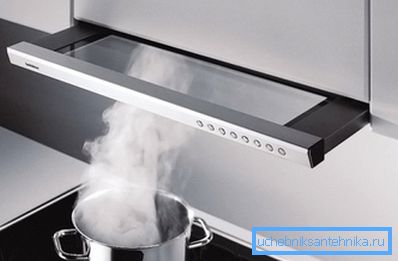

trabajo de campana de cocina

Aquí, por supuesto, vale la pena recordar que incluso la campana más poderosa no podrá eliminar el problema del intercambio de aire cuando se bloquee la entrada, porque esta tarea debe resolverse en el complejo.

Conclusión

Los tipos de sistemas de ventilación descritos anteriormente y sus elementos individuales deben instalarse en estricta conformidad con los requisitos de la situación: por lo tanto, cuando hay suficiente ventilación natural, la instalación de sistemas de intercambio de aire forzado solo será un desperdicio de dinero y esfuerzo. Por supuesto, este tema tiene muchos matices, por lo tanto, para un conocimiento más completo, vale la pena ver el video en este artículo.
