Sistemas de ventilación: las principales características de
A partir de este artículo, aprenderá cómo se organizan los sistemas de ventilación en las instituciones médicas y sus homólogos nacionales. Además, consideramos la clasificación de los sistemas responsables del intercambio de aire interior y el tipo de uso preferido en ciertas condiciones.
El historial de operación de esquemas de ventilación más o menos efectivos es un lapso de tiempo de siglos. Después de todo, incluso los antiguos romanos tenían la idea de que se puede obtener aire fresco en espacios cerrados en la cantidad requerida.

Ha pasado mucho tiempo desde entonces, y las tecnologías han evolucionado, se han vuelto más complejas y más efectivas. Como resultado, hay muchas soluciones en el mercado, basadas en diferentes principios de acción y caracterizadas por diferentes parámetros.
¿Qué, y en base a qué consideraciones, elegir del rango de tecnologías propuestas?
La necesidad de ventilación efectiva y eficiente.

Antes de decidir qué equipo para sistemas de ventilación es relevante en un caso particular, considere el principio de cómo se construye el intercambio de aire en habitaciones cerradas y cuál es la necesidad de estos procesos.
El manual de operación de la mayor parte de los esquemas de intercambio de aire se basa en el desplazamiento del volumen de aire agotado con un volumen fresco.
La acción de algunos sistemas se basa en la diferencia en la presión del aire dentro y fuera del edificio. Otros circuitos funcionan con ventiladores que extraen el aire de escape hacia el exterior, mientras que el aire fresco se suministra al exterior para su reemplazo. Tanto el uno como el otro esquema pueden implementarse con sus propias manos en la casa o en el apartamento.
Por lo tanto, hemos decidido el principio de acción, y ahora decidiremos cómo es necesaria la ventilación de los espacios cerrados y qué ventajas proporciona.

Durante la operación de ciertas instalaciones, hay un nivel excesivo de calor y humedad en el aire en combinación con una pequeña cantidad de oxígeno. Además, en el aire de escape hay una concentración excesiva de dióxido de carbono y otros contaminantes invisibles. Otro tipo importante de contaminación es el polvo, que se acumula en interiores e implica la necesidad de una eliminación oportuna.
Casi todos los tipos de sistemas de ventilación conocidos en la actualidad están diseñados para eliminar las impurezas nocivas y mejorar la calidad del aire. Además, el uso de la ventilación está diseñado para proporcionar condiciones sanitarias e higiénicas óptimas, que incluyen temperatura, humedad y flujo de tráfico aceptables.
Importante: el mantenimiento regular de los sistemas de ventilación garantiza el intercambio de aire de alta calidad en la habitación.
La principal clasificación de los dispositivos de ventilación.

Las normas de intensidad de intercambio de aire se rigen por las normas y reglamentos sanitarios (San Pin) y las normas y reglamentos de construcción (SNiP).
Al diseñar un sistema de ventilación, se tienen en cuenta los siguientes parámetros:
- rendimiento (movimiento del aire a la velocidad de m? / h);
- Caudal del conducto (m / s)
- presión de trabajo (Pa);
- potencia del calentador (kW);
- nivel máximo de ruido (dB).
La clasificación moderna de los sistemas de ventilación implica la división en tipos de acuerdo con los siguientes criterios:
- De acuerdo con el método de movimiento de los flujos de aire, la ventilación del tipo natural (pasivo) y forzado (mecánico) es diferente;
- de acuerdo con el método de organización - suministro y escape;
- basado en las características del diseño - canales y canales;
- de acuerdo con el propósito - local, intercambio general, emergencia y humo.
El diseño y la producción de los sistemas de ventilación se basan en la cantidad de aire por persona por hora. Por ejemplo, con respecto a los parámetros de un refugio antiaéreo, el consumo de aire por persona es de aproximadamente 2,5 metros cúbicos por hora, mientras que en una oficina, estos parámetros aumentan a 20 m?
Considere estas modificaciones de los sistemas de ventilación con más detalle.
Esquema de ventilación natural y forzada.
Como ya se mencionó, los sistemas de ventilación modernos se dividen en modificaciones naturales y forzadas.
¿Cuál es la diferencia y qué es más adecuado para organizar esas u otras instalaciones interiores?

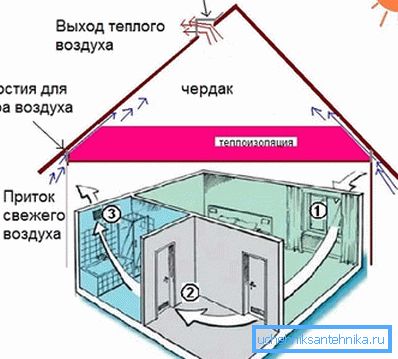

- La ventilación natural funciona debido a la diferencia de presión dentro y fuera del objeto.. El aire de escape se descarga a través del capó, mientras que el flujo de entrada se realiza a través de tuberías de entrada especiales o mediante fugas en el vestíbulo de ventanas y puertas.

Los sistemas del tipo natural (pasivo), a su vez, se subdividen en las siguientes modificaciones:
- Ventilación organizada: implica el intercambio de aire del dispositivo a través de aberturas de admisión y escape especialmente preparadas. Tal sistema permite no solo reemplazar el aire de salida con el aire de suministro, sino también ajustar la intensidad del flujo.
- La ventilación no organizada presupone la presencia de una campana sin un conducto de suministro de aire (su función se realizará mediante un orificio de ventilación abierto o huecos en el vestíbulo de ventanas y puertas).

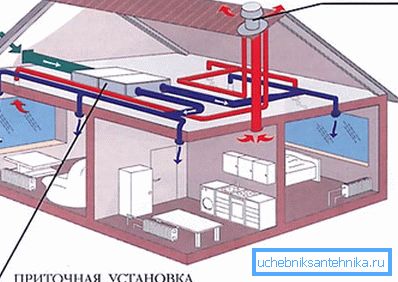

- La ventilación mecánica (forzada) implica el movimiento del aire al crear una diferencia de presión utilizando ventiladores o eyectores.

El esquema es más eficiente en comparación con la variedad pasiva, ya que funciona independientemente de las condiciones climáticas fuera del edificio.
Importante: Debido al uso de dispositivos electrónicos especiales, es posible el envío de sistemas de ventilación y control automatizado en combinación con el control efectivo de los parámetros básicos del intercambio de aire en la habitación.
Clasificación de sistemas por tipo de organización de intercambio aéreo.

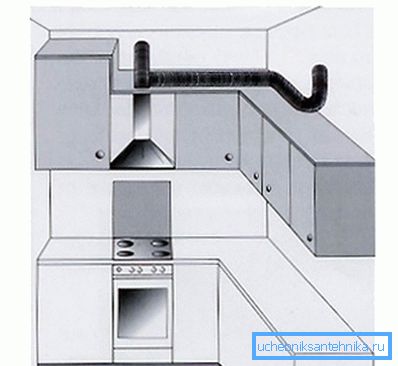

- Ventilación local - Este es un esquema de suministro de aire en el que se suministra aire a áreas específicas de la habitación, mientras se elimina el aire de salida de estas áreas. Un ejemplo típico de un esquema de este tipo para la implementación del intercambio de aire es una campana de cocina instalada sobre la estufa.

Además del uso doméstico, este esquema ha encontrado una amplia aplicación en la ventilación de locales industriales donde es necesario eliminar el aire contaminado de uno u otro sitio de producción.
- Intercambio general de ventilación. Está destinado a un mantenimiento igualmente eficaz de los parámetros de intercambio de aire en toda la sala, independientemente de sus parámetros.
Dichos esquemas se utilizan con mayor frecuencia en la disposición de espacios de oficinas y locales comerciales.
- Sistemas anti-humo Instalado en el marco de seguridad contra incendios en la sala.
Los sistemas de extracción de humo en caso de ignición no autorizada sacan a la luz los productos de la combustión, lo que permite a las personas en la habitación evacuar y evacuar propiedades valiosas que podrían dañarse en un incendio.
- Sistemas de ventilación de emergencia se utiliza en áreas donde existe una mayor probabilidad de una liberación inesperada de sustancias dañinas o potencialmente peligrosas en volúmenes que excedan los estándares de MPC.
La ventilación de emergencia se caracteriza por un mayor rendimiento y le permite eliminar el exceso de gas en el menor tiempo posible. Las instalaciones de este tipo se instalan y operan exclusivamente en instalaciones industriales.
Equipos utilizados en sistemas de ventilación.

Los equipos y accesorios para sistemas de ventilación en el mercado están representados por una amplia gama de dispositivos, entre los que se destacan las siguientes categorías:
Ventiladores: dispositivos tipo cuchilla mecánicos que empujan el aire hacia los conductos de ventilación.
De acuerdo con el diseño y las características operativas, los ventiladores se dividen en las siguientes modificaciones:

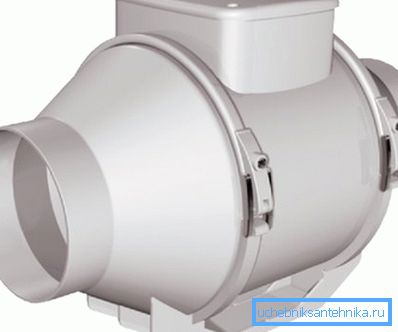

- canal (rectangular y redondo);
- diametral (tangencial);
- axial (axial);
- radial (centrífuga);
- techo
Considere los tipos principales de estos dispositivos lo más detallados posible:
- Axiales, o como se les llama ventiladores axiales, han encontrado aplicación en las campanas más simples de los hogares.
Tales dispositivos se distinguen por un precio bajo. El diseño es una carcasa externa, dentro de la cual se encuentra un motor eléctrico y un impulsor, que impulsa el aire. A pesar de la simplicidad del diseño, los fanáticos de este tipo tienen una mayor eficiencia en comparación con los análogos, dispuestos de manera diferente.

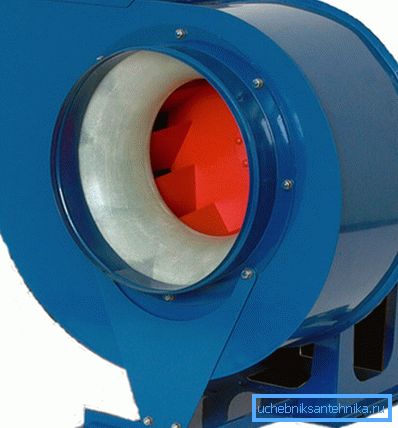

- Los ventiladores radiales (centrífugos) son ampliamente utilizados en la construcción de sistemas industriales. Estos dispositivos se caracterizan por su fiabilidad y, como resultado, un recurso prolongado.
El diseño del dispositivo es una carcasa en espiral y una hélice ubicada en él, girando alrededor de su eje. El tornillo hace girar el flujo de aire, que se lanza al conducto bajo la acción de la fuerza centrífuga.
- Los ventiladores tangenciales (diametral) son otro tipo de instalaciones industriales. El dispositivo parece un diseño cerrado con conexiones para la entrada y salida de aire. Dichas instalaciones se montan en sistemas de aire acondicionado y cortinas de calor. Con menos frecuencia, la unidad se instala en la ruptura del conducto.

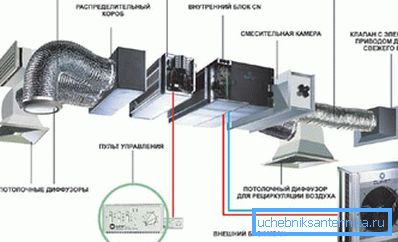

Además de los sopladores, los siguientes elementos estructurales se utilizan en los sistemas de ventilación:

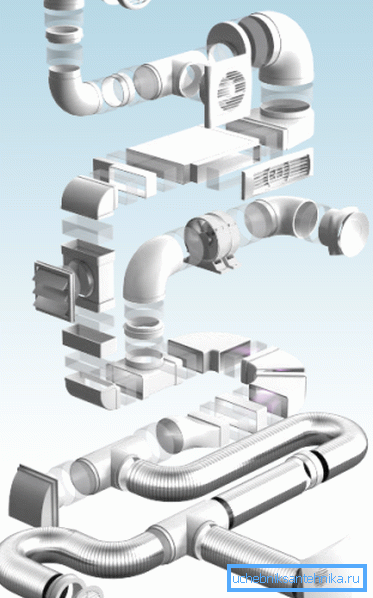

- Conductos de aire: tubos con sección transversal rectangular o redonda, conectados en una sola estructura mediante grifos y accesorios de montaje especiales.
- Perfiles para sistemas de ventilación: son guías de metal con perforaciones de montaje en las que se montan todos los componentes.
- Atenuadores de sonido y materiales de aislamiento de sonido: se utilizan para reducir los niveles de ruido durante el funcionamiento del sistema.
- Los filtros para sistemas de ventilación son una amplia gama de dispositivos que se instalan en el conducto de entrada y evitan que el polvo y otros contaminantes entren en la habitación.

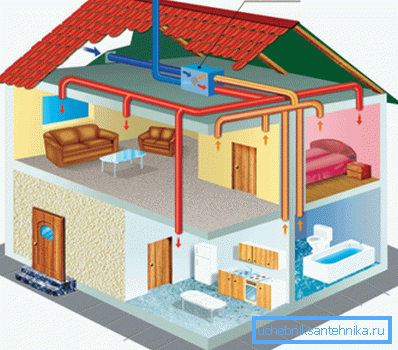

- Calentadores de aire: se pueden usar en sistemas de ventilación y reemplazan completamente la calefacción. Junto con los calentadores convencionales, los recuperadores se utilizan cada vez más en la ventilación, lo que permite reducir el costo de calentar el aire al reducir el consumo de energía.
Conclusión
Por lo tanto, hemos considerado las características de los sistemas de ventilación del dispositivo. Además, descubrimos qué equipo se utiliza en la implementación de ciertos esquemas. Esta información se puede aplicar en la práctica, por ejemplo, al organizar la ventilación en una casa de campo.
Tiene alguna pregunta? Encontrará más información útil al ver el video en este artículo.
