Sistema de ventilación del dispositivo - la cita, elementos

Viviendo en el campo, prácticamente no se piensa en ventilación, a veces es suficiente para que la casa haga la construcción más simple. Otra cosa es cuando tienes que pasar el tiempo de trabajo en las oficinas de la ciudad, cuyas ventanas dan a la calle. En este caso, la apertura de la ventana no solo no da acceso al aire fresco, sino que, por el contrario, solo agrava la atmósfera en la habitación.

Propósito

Hoy en día es imposible imaginar una producción sin ventilación, así como las instalaciones en un apartamento o casa.

Su uso es bastante extenso, y el equipo, aunque es diferente en diversidad, pero en realidad consta de tres grupos principales que están involucrados:

• la creación del flujo de aire;
• tratamiento de aire;
• Distribución del aire en todo el local.

Por separado, se deben identificar componentes adicionales para los sistemas de ventilación, que se pueden considerar como una parte integral de los mismos, lo que puede anular los efectos secundarios del trabajo:

• compuertas de fuego;
• aislamiento térmico;
• silenciadores

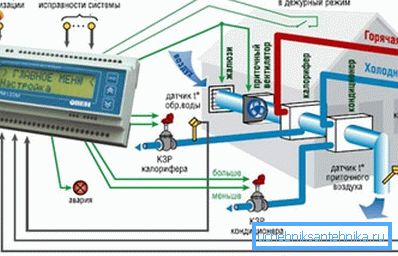

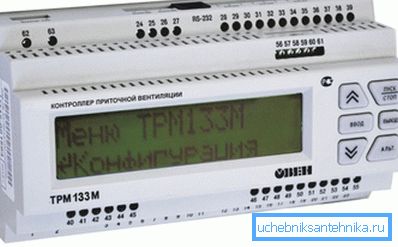

Consejo: todos los sistemas de ventilación complejos deben estar equipados con automatización.

Estructura

El equipamiento depende del tipo de ventilación. Por ejemplo, la ingesta consiste en elementos que:

Para la distribución del flujo de aire utilizando las siguientes partes de los sistemas de ventilación:

1. Distribuidores de aire:

• boquillas con boquillas;
• celosías
• paneles perforados;
• plafones;
• dispositivos de ranura.

1. Canales de aire.

1. Dispositivos de regulación y bloqueo tipo - válvulas, diafragmas.

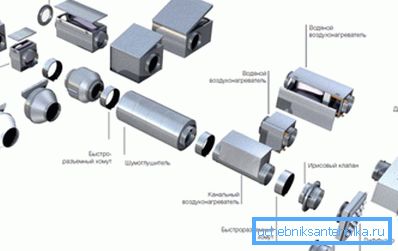

Los elementos principales del sistema de ventilación.

Al igual que con cualquier diseño, su funcionamiento adecuado debe estar garantizado por sus elementos individuales, que pueden funcionar de forma independiente o sincronizarse con el resto a través de la automatización:

1. Rejilla de admisión de aire El primero acepta aire limpio proveniente del exterior, su precio depende del tamaño y del material. La mayoría de las veces es rectangular o redonda, también hay ovalada o personalizada. Su tarea no solo es decorativa, sino también práctica: proteger el sistema de ventilación de diversos contaminantes, así como la precipitación.

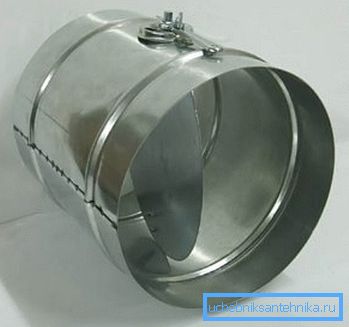

1. Válvula de aire Está diseñado para controlar el flujo de aire y también evita que el aire exterior ingrese al sistema si está apagado. Especialmente necesario durante la estación fría, de lo contrario, el aire frío y el aguanieve caerán en la casa y el apartamento. Puedes instalarlo fácilmente con tus propias manos.

La mayoría de las veces, en los sistemas de ventilación de aire fresco, la válvula se sincroniza en la válvula por medio de un accionamiento eléctrico, automatizando su control. Si el calentador se enciende, la válvula se abre, cuando se apaga, se cierra.

1. Filtro de aire un elemento importante del sistema, que lo protege de la pelusa, el polvo, los insectos y la suciedad. Por lo general, se utiliza un lavado grueso, capaz de atrapar partículas tan pequeñas como 10 micrones. El material filtrante en este caso es acrílico. Si es necesario, aumentar la protección de las instrucciones de construcción ventiladas recomienda instalar un filtro fino que retrase las partículas de hasta 1 micra de tamaño, así como filtros extremadamente finos que no permiten que las partículas caigan a 0.1 micras.

Consejo: realice un seguimiento del dispositivo y límpielo de escombros y polvo cada mes.

Recomendamos instalar un sensor de presión para diagnosticar el filtro, que sea capaz de controlar la diferencia de presión de aire en la entrada y la salida del sistema de ventilación.

1. Abanico Se utiliza en todos los sistemas de intercambio de aire forzado y presión estática en el sistema de ventilación. Tiene dos parámetros principales: el volumen de aire suministrado y la presión. Por diseño, pueden ser axiales y centrífugos.

El primero recibió la aprobación de los clientes debido a su fiabilidad y alto rendimiento. La desventaja es que crean una presión total baja, debido a que la velocidad del flujo de aire en los conductos de bobinado disminuye significativamente. En este caso, recomendamos el uso de modelos radiales de ventiladores que pueden crear un flujo de alta presión.

Consejo: los últimos modelos de fabricantes europeos de equipos de ventilación están satisfechos con el bajo nivel de ruido y las pequeñas dimensiones.

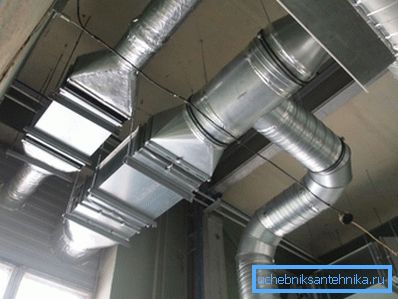

1. Conductos de aire Diseñado para distribuir el aire tratado a través del edificio después de que salga del silenciador.

Están unidos en una red formada por:

• vueltas
• adaptadores;
• tees

Su selección se realiza por:

• Área de la sección transversal: depende del intercambio de aire requerido, que se determina mediante el cálculo, así como de la velocidad de aire máxima determinada;
• Forma - redonda o rectangular, menos ovalada;
• Rigidez - flexible, semiflexible y rígida.

Consejo: durante el funcionamiento, debe observarse la velocidad permitida en el sistema de ventilación, de lo contrario el conducto se convertirá en una fuente de ruido.

Los conductos de aire rígidos están hechos de chapa galvanizada, pueden ser rectangulares o redondos. Para ciertas condiciones, pueden producir acero inoxidable.

Los conductos de aire semiflexibles y flexibles están hechos de lámina de aluminio de múltiples capas, tienen una sección transversal redonda, que se facilita mediante un marco de alambre de acero, retorcido en forma de espiral. Este diseño es conveniente para el transporte, ya que se puede plegar "acordeón".

La desventaja es la alta resistencia aerodinámica debido a la superficie interior desigual, por lo que deben utilizarse en proyectos de pequeña longitud.

Adicional

Conclusión

Al diseñar un sistema de ventilación, es necesario comprender no solo su propósito, sino también el dispositivo. Entonces será más fácil saber dónde, qué y dónde se instalarán los elementos, y para qué se utilizarán en el futuro. Convencionalmente, podemos relacionar algunos de ellos con los principales, otros con otros adicionales.

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
