Sistema de ventilación de la casa: cómo conseguir confort

26-04-2018
Ventilación

Sin la circulación de aire normal en los locales residenciales, será imposible crear un microclima cómodo para vivir. Los sistemas de ventilación adecuadamente diseñados e instalados de una casa privada pueden estabilizar el nivel de humedad, normalizar la temperatura y eliminar las impurezas dañinas que resultan de la actividad humana.

A pesar de la aparente complejidad, estas redes de ingeniería pueden diseñarse con sus propias manos. Las instrucciones a continuación te ayudarán.

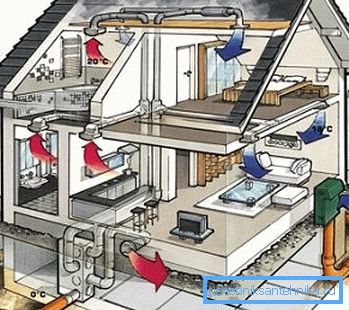

Sistema de ventilación: una de las redes de ingeniería más importantes del hogar.

Variedades de sistemas de ventilación.

Naturales

Este tipo de ventilación funciona debido a la caída de presión entre la entrada y la salida. Esto crea una corriente natural de aire sin el uso de ventiladores eléctricos.

Este tipo de red de ingeniería en consideración es adecuado para casas de los siguientes materiales:

  • madera
  • ladrillos
  • bloques de hormigón (incluidos los celulares);
  • arcilla expandida
  • samana
  • Listo de elementos monolíticos de hormigón.
Disposición de ventilación natural simplificada.

Forzado

Con la ayuda de un equipo especial, no solo permite organizar un flujo de aire efectivo, sino también filtrar la corriente entrante, así como garantizar su calentamiento debido a la recuperación de calor en una unidad especial.

Se requiere ventilación forzada en edificios construidos con los siguientes materiales:

  • paneles de hormigón de poliestireno;
  • Elementos multicapa con aislamiento interno;
  • Casas construidas sobre bastidor (canadiense) de tecnología.
En la foto - ventilación forzada con recuperador de calor.

Combinados

En este caso, se construye ventilación natural y la extracción forzada (instalación de ventiladores) se realiza solo en habitaciones separadas, donde el empuje habitual en los conductos de ventilación no es suficiente para proporcionar un microclima cómodo o crear un entorno de vida seguro.

Estas habitaciones incluyen:

  • cocina;
  • bloques sanitarios;
  • Instalaciones técnicas y auxiliares (salas de calderas, salas de generadores, etc.).

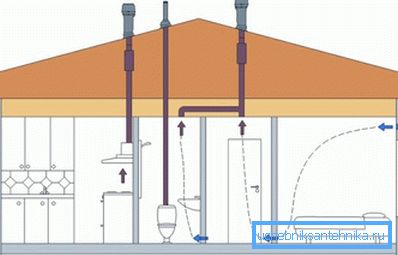

El esquema del sistema de ventilación combinado.

Haciendo cálculos

El proceso de autoinstalación de ventilación en la casa es sencillo. Sin embargo, para su funcionamiento normal, es necesario realizar correctamente todos los cálculos de ingeniería necesarios.

Para determinar los parámetros necesarios del conducto de aire, se deben tener en cuenta los siguientes factores:

  • el número de personas que se encuentran constantemente en los locales de la casa, así como el volumen de aire en los locales residenciales y no residenciales;
  • la presencia de aparatos domésticos que requieren aire para funcionar, o que emiten sustancias nocivas para los seres humanos en el curso de su trabajo;
  • El número y las características de diseño de los elementos de calefacción, que también afectan el clima interior.
Independientemente el diseño de la ventilación es bastante difícil.

Sugerencia Es muy difícil hacer un cálculo exacto del volumen requerido de aire limpio y, en consecuencia, los parámetros de la red de ventilación. Es mejor confiar este negocio a la organización del proyecto o tomar como base los proyectos modelo existentes y hacer pequeños cambios, adaptándolos a las condiciones existentes.

Instalación independiente de ventilación.

Requisitos generales

Para que la ventilación diseñada en una casa privada pueda hacer frente a las tareas asignadas de la manera más eficiente posible, se deben cumplir los siguientes requisitos cuando se disponga:

  • para prever la presencia de canales de aire para el acceso a aire fresco y la extracción de aire de escape en todas las habitaciones sin excepción (especialmente si estas últimas están equipadas con ventanas de plástico selladas);
  • en las salas sanitarias es necesario instalar extractores, que comienzan a funcionar simultáneamente con la inclusión de iluminación eléctrica;
  • en la cocina, es aconsejable proporcionar un sistema de ventilación combinado: una campana extractora con un ventilador eléctrico sobre la estufa y un conducto común debajo del techo;
  • es aconsejable asegurar el flujo de aire fresco a través de canales especialmente equipados debajo de los marcos de las ventanas o en los marcos de las ventanas;
  • Al instalar estufas de leña y chimeneas, es necesario cuidar el suministro adicional de aire fresco, ya que la llama abierta consume una gran cantidad de oxígeno.

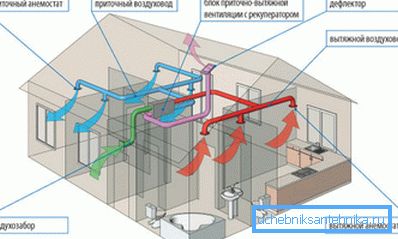

Al instalar la ventilación, debe cumplir con los requisitos de SNiP.

Naturales

El flujo de aire en la habitación ocurre naturalmente a través de los siguientes elementos estructurales del edificio:

  • hojas de ventana o aberturas de ventana;
  • puertas;
  • Conductos de ventilación especialmente equipados.

El sistema de ventilación en un edificio de apartamentos permite la conexión de los conductos de aire del apartamento a un pozo común, que termina en el piso técnico y crea los antojos necesarios para eliminar el aire de la habitación.

Al instalar un sistema de ventilación natural en una construcción de viviendas privadas, es necesario prever un conducto de escape, cuyo corte superior debe elevarse al menos un metro por encima del nivel del techo. Además, la diferencia mínima de altura entre los orificios de admisión y descarga debe ser de unos 5 metros. Solo en este caso se creará la caída de presión necesaria para garantizar la eliminación del aire.

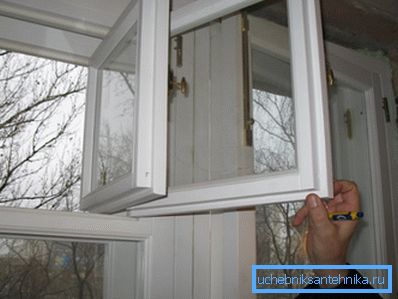

Flap - parte del sistema de ventilación natural

Además de las características anteriores, los sistemas de ventilación para una casa privada, que utilizan el principio del flujo de aire natural, deben cumplir los siguientes requisitos:

  1. El área de sección transversal mínima del canal de salida principal no debe ser inferior a 100 metros cuadrados. centímetros. El valor específico depende del área de la casa, el número de habitaciones, el equipo utilizado y muchos otros factores.
  2. Es recomendable que permanezca en la forma redonda del tubo de ventilación de escape., Porque según las leyes físicas conocidas, la fuerza de resistencia al movimiento del aire es directamente proporcional al perímetro del conducto.
  3. Si el eje de escape está montado sobre un ladrillo o bloques de concreto, se debe tener cuidado para asegurar que no haya acumulación de mortero y otros obstáculos en su interior, lo que empeora la tracción.. La mejor solución es instalar un tubo galvanizado especial dentro de este canal. Su precio no aumentará significativamente el costo estimado de la construcción, y la eficiencia en el trabajo no le hará lamentar la decisión.
  4. El diseño del canal de aire saliente debe prever la posibilidad de su mantenimiento periódico.. Los agujeros de inspección con tapas serán invaluables en esto.
  5. El corte superior del conducto de ventilación debe estar equipado con un deflector que lo protege del viento, las precipitaciones y la entrada de objetos extraños.. Además, para aumentar o disminuir el volumen de aire de escape, es aconsejable instalar una válvula que sea manual o automáticamente ajustable.

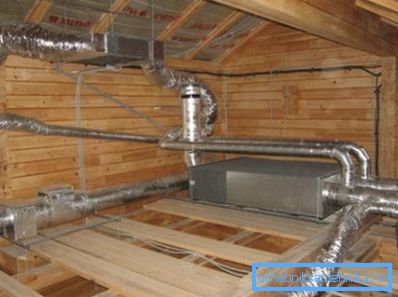

Sistema de conducto listo en una casa particular.

Sugerencia Al final de la instalación, no olvide verificar el funcionamiento de la ventilación. Para hacer esto, debe traer una tira de periódico con una longitud de 20 y un ancho de 2-3 cm a la rejilla de ventilación. Si se pega al orificio, el aire está presente y la ventilación realizará sus funciones con éxito.

Forzado

El esquema del sistema de ventilación en una casa privada, que implica la instalación de ventiladores de aspiración y de escape, así como una unidad de recuperación de calor, es más efectivo y ahorra una cantidad significativa de dinero en calentar la casa.

Dicho sistema de ventilación proporciona calentamiento del aire entrante debido a los flujos salientes, lo que evita que se mezclen. Y la presencia de elementos de filtro evita la penetración de polvo e impurezas dañinas en la habitación.

Los siguientes equipos forman parte de la red de ventilación con flujo de aire forzado:

  • filtros de limpieza de aire entrante;
  • dispositivos de calefacción para flujos entrantes;
  • ventiladores de aspiración y escape;
  • unidad de recuperación de calor;
  • Sistema de gestión de red electrónica.
Esquema de recuperador de calor

Antes de comprar los dispositivos necesarios, debe realizar varios pasos preparatorios:

  1. Calcula el volumen de aire utilizado para la ventilación.
  2. Elija un lugar para instalar el equipo. Esto puede ser un sótano o un espacio en el ático, así como una sala de almacenamiento, sala de almacenamiento y así sucesivamente. Tenga cuidado de la ausencia de humedad, lo que puede hacer que la electrónica del equipo de ventilación falle.
  3. Decida la ubicación de instalación de los respiraderos de admisión y escape. Deben estar ubicados lejos el uno del otro para evitar que el aire de salida sea aspirado hacia la ventilación.

Sugerencia El sistema de ventilación, al igual que otras redes de ingeniería complejas, requiere un mantenimiento periódico. Por lo tanto, al elegir un lugar para la instalación, asegúrese de que los componentes y ensamblajes importantes tengan acceso sin obstáculos.

Orden de trabajo

La secuencia de acciones para el diseño del sistema de ventilación de una casa particular es la siguiente:

  1. Los orificios se hacen en las paredes exteriores de la vivienda para instalar las boquillas a través de las cuales se conectan los conductos de aire para la aspiración y la extracción de aire.
  2. Las boquillas montadas deben estar provistas de rejillas de protección externas con válvulas de retención. Estos dispositivos evitan que pequeños objetos, insectos y vapor de agua entren a las tuberías. Antes de instalar las piezas, es recomendable envolver material aislante que evite la congelación durante el invierno y reduzca el ruido durante el funcionamiento del ventilador.

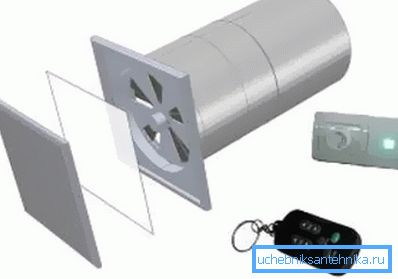

Entrada del sistema de ventilación con un ventilador.
  1. En la sala seleccionada se encuentra la unidad de ventilación.
  2. Las conexiones de entrada y salida están conectadas al módulo principal mediante conductos. En lugares de difícil acceso, se permite el uso de piezas flexibles hechas de lámina multicapa. La fijación de elementos entre sí se realiza con la ayuda de abrazaderas. Además, es posible combinar conductos de aire de plástico y metal, así como utilizar partes de secciones cuadradas y rectangulares.
  3. En la misma etapa, los canales entrantes y salientes se dirigen a todas las habitaciones. Para evitar vibraciones durante la operación, es recomendable fijar los conductos de aire al piso, techo o paredes con la ayuda de soportes especiales. Si es necesario, use tees, adaptadores y otros accesorios.

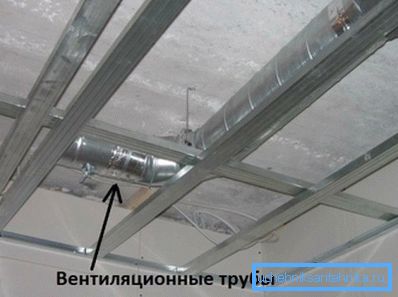

Ejemplo de instalación de tubería en techos suspendidos.
  1. La opción más aceptable y conveniente es instalar conductos de aire en techos suspendidos. Al mismo tiempo, es conveniente equipar los puertos de entrada y escape en los extremos opuestos de la habitación.
  2. El equipo para controlar el sistema de ventilación debe estar ubicado en un lugar conveniente. También puede instalar un sistema automático que modifique de forma independiente los parámetros del equipo, según la información recibida de sensores externos.

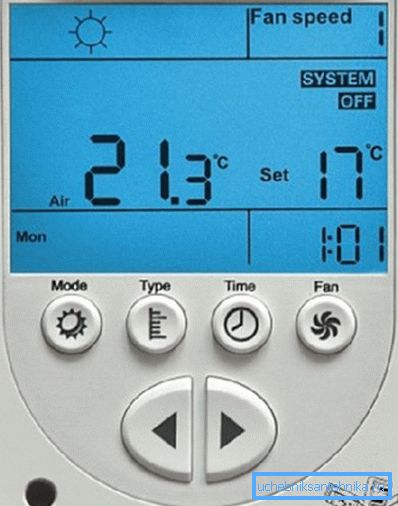

Unidad de control de ventilación

Conclusión

El sistema de ventilación en una casa privada es una importante red de ingeniería cuya disposición, aunque requiere cierta cantidad de conocimientos y habilidades, es bastante factible e independiente.

Puede aprender más sobre todos los matices de este proceso en el video de este artículo.
