¿Cómo funciona el sistema de filtrado? ¿Para qué se puede usar? ¿Cómo se proporciona la limpieza del filtro? Intentaremos responder estas preguntas y, al mismo tiempo, familiarizaremos al lector con varios ejemplos específicos de este tipo de equipo.

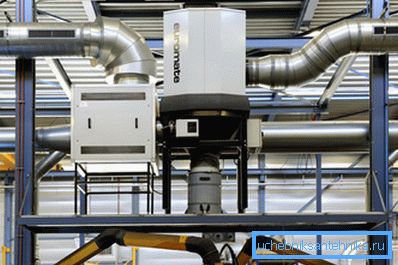

Unidad de filtración de aire forzado y escape.

Que es

Principio de funcionamiento

Este es el nombre de una técnica que está diseñada para purificar el aire de impurezas potencialmente dañinas para la salud y el rendimiento de las personas (vea también el artículo Ventilación con recuperación de calor: un dispositivo, evaluación de rendimiento, producción independiente).

El sistema de ventilación clásico realiza esta función mediante el intercambio de aire con el medio ambiente. En contraste, el equipo de filtrado opera en un ciclo cerrado: el aire limpio de la contaminación regresa a la misma sala en la que fue seleccionado.

Especifique: una unidad de filtrado estacionaria todavía puede realizar un intercambio de aire parcial con la calle. Dado que, además de saturar el aire con la contaminación mecánica, muchas industrias están asociadas con un cambio en su composición química, aún puede ser necesaria la renovación de la atmósfera en el taller.

La filtración se realiza de forma mecánica, con el paso del aire a través de filtros de celulosa. Como regla general, los filtros captan hasta el 99% de los contaminantes. El tamaño mínimo de partículas retenidas durante la filtración es de 0.3-0.05 micrones.

Áreas de aplicación

¿Dónde se puede utilizar un sistema de filtrado?

En general, en todas las áreas de la industria donde la tecnología de producción implica contaminación del aire por polvo, humo y aerosoles.

  • En la ingeniería mecánica y en la industria automotriz, la filtración de aire es necesaria durante las operaciones de soldadura, durante el arenado de estructuras de acero y durante su pintura.
Soldadura en ambiente de argón. El humo que se levanta sobre la costura no es tan bueno para la salud del soldador.
  • En la metalurgia, el aire se contamina por la oxidación del carbono y otras impurezas soplando aire a través de un hierro fundido, durante la deformación en frío y caliente de los productos laminados, durante el quemado de las grasas térmicas en un mandril durante el laminado, etc.
  • La industria química no necesita ser introducida: la producción de plásticos, fertilizantes minerales o ácido sulfúrico en el aire, francamente, no ozoniza.
  • Un área tan inocente como los productos farmacéuticos, y que se caracterizó por procesos tecnológicos con una mayor generación de polvo: cuando las tabletas están secas, el aire está saturado con una gran cantidad de suspensiones.
  • La carpintería se acompaña de la formación no solo de virutas y aserrín, sino también del polvo de madera más pequeño depositado en el tracto respiratorio.
  • La producción de pinturas, barnices, materiales de construcción y producción de muebles también se puede incluir de manera segura en la lista: parte de las operaciones se acompaña de una importante contaminación del aire en la zona industrial.
  • Finalmente, el módulo de ventilación con filtro se ha utilizado durante muchos años en el sistema de defensa civil para proteger los refugios de sustancias tóxicas y polvo radiactivo. Sin embargo, esos dispositivos tenían poco en común con las instalaciones industriales modernas: en lugar de filtros de celulosa autolimpiables, se utilizaban los desechables que utilizan carbón activado.

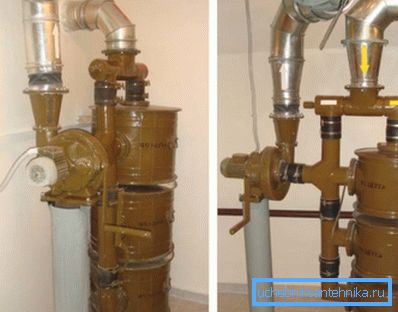

Instalaciones para refugios antiaéreos.

Introducción a las ofertas del mercado.

Vamos a explorar algunas frases del mercado moderno.

EDS

Bajo este nombre lacónico se esconde un poderoso sistema de purificación de aire industrial de la compañía Plymovent Group.

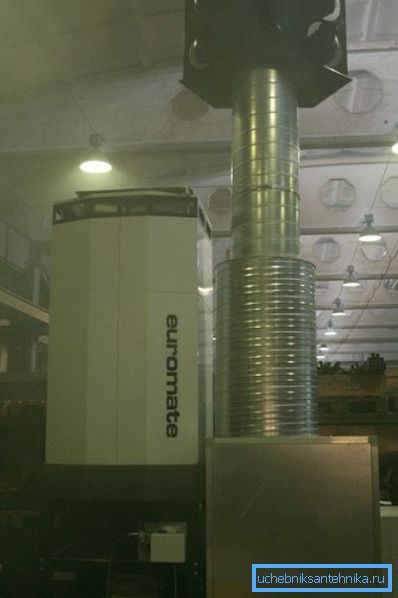

Instale EDS.

Le damos sus principales características.

Parámetro Significado
Volumen total de aire movido 198,000 m3 / h
Rango de flujo de aire 50 m
Dimensiones de instalación 2340x1100x5425 mm
Rendimiento del filtro 9000 m3 / hora con un área de filtro total de 150 m2
Capacidad del ventilador 11,000 m3 / h
Energia electrica 7500 vatios

La entrega incluye un conjunto completo de equipos y hardware para la puesta en marcha de la instalación. Entrega - en forma semi-ensamblada, en cuatro palets. El ensamblaje requiere una calificación mínima y se puede hacer a mano usando un conjunto mínimo de herramientas.

Nuance: para mover los palets con la instalación aún se necesita equipo de carga. Su peso total es de 860 kg.

PMSF-1

Este es el nombre de la unidad de filtrado móvil producida por el JSC SovPlym doméstico. El dispositivo es capaz de filtrar partículas de un tamaño mayor a 0.1 micras y está destinado principalmente para su uso en soldadura.

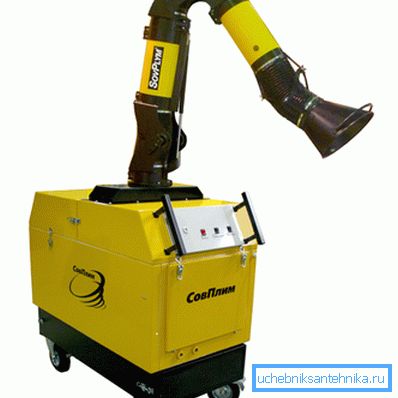

Filtro móvil PSMP.

Las instrucciones de instalación para la unidad son extremadamente simples:

  1. Se instala cerca del lugar de soldadura.
  2. Una campana móvil se coloca directamente sobre la costura.
  3. El ventilador se enciende mediante un interruptor de palanca en el panel frontal.

¿Qué pasa con las características?

Parámetro Significado
Energia electrica 1100 vatios
Rendimiento 1200 m3 / h
Superficie filtrante 15 m2
Misa 200 kg
Nivel de ruido 75 dB
Fuente de alimentación 220 V
Dimensiones del chasis (sin capota). 650x1300x1005 mm

El precio unitario es de 165.000 rublos.

Filtro de cassette MDB

Este no es un dispositivo de ventilación con filtro independiente, solo un filtro de cassette para él, producido por SovPlym, que ya nos es familiar.

Nos interesa el mecanismo de su trabajo y, lo más importante, la autolimpieza.

Dispositivo de filtro de cassette.
  • El aire contaminado entra a través de la boquilla de succión 1 y, después de pasar el supresor de chispas incorporado, se dirige a los cartuchos de filtro 2.

Curiosamente: el panel de distribución de aire distribuye el flujo en toda la superficie de los filtros, eliminando la situación cuando algunas de sus áreas se contaminan más rápidamente que otras.

  • El casete de aire pasado se descarga a través del tubo 6.
  • El mecanismo de autolimpieza es el suministro a corto plazo de aire comprimido a través de la válvula 3. El impulso quita el polvo acumulado de las paredes del casete; entra en el búnker 4 y luego en el colector de polvo 5.

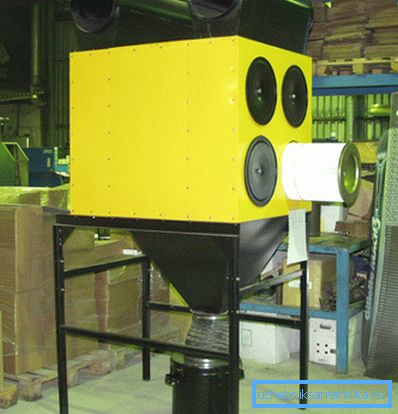

En la foto - un filtro con un casete parcialmente eliminado.

Conclusión

Consideraremos nuestro conocimiento de esta clase de equipos de ventilación (ver también el artículo Ventilación de un edificio de varias plantas: características del dispositivo y mantenimiento).

Para obtener más información sobre lo que puede ser un sistema de filtrado moderno, ofrezca un video en este artículo. ¡Éxitos!
