Shiber para ventilación: dispositivo, propósito de uso,

02-05-2018
Ventilación

¿Qué tipo de accesorio es una puerta de ventilación? ¿Para qué se utiliza? ¿En qué consiste la puerta y cómo encaja en el conducto de ventilación?

¿Qué puede reemplazarlo? Tratemos de responder estas preguntas.

Nuestro heroe

Que es

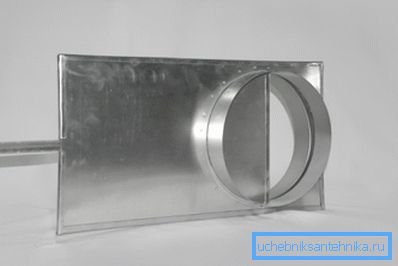

Ante nosotros está la válvula más simple para ajustar y cerrar el conducto de ventilación. Es una válvula plana con un espesor de aproximadamente un milímetro, hecha, como regla, de chapa de acero galvanizado.

La válvula, dependiendo del tamaño de la compuerta, puede moverse a lo largo de dos tipos de guías:

  • Con un tamaño pequeño del conducto (hasta aproximadamente 250 mm) - en el bolsillo de la ranura.

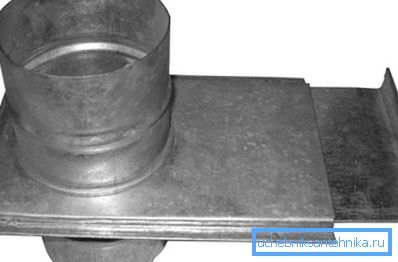

Shiber con un bolsillo de ranura.
  • En canales con mayor capacidad, la válvula está fijada por un par de esquinas. Tales guías son más fáciles de limpiar de la suciedad; además, crean una resistencia ligeramente menor al abrir y cerrar la válvula.

Nota: independientemente del tipo de guías, la válvula no bloquea el conducto herméticamente y no garantiza la ausencia total de fugas en la posición abierta. Como resultado, la compuerta no se puede usar como válvula para incendios o ventilación de emergencia.

Clasificación

¿Cuáles son las válvulas de compuerta para sistemas de ventilación? ¿Por qué signos se pueden clasificar?

Forma de conducto

Un conducto industrial típico tiene una forma redonda. La razón es simple: una sección redonda tiene un área máxima con una circunferencia mínima. Como resultado, a un espesor de pared fijo, el precio por metro de un canal con un determinado rendimiento es mínimo.

Cajas rectangulares un poco menos utilizadas.

¿Para qué son?

  • En este caso, es mucho más fácil instalar calentadores que proporcionan aire caliente. La mayoría de ellos son de forma cuadrada o rectangular: la producción de calentadores de agua bajo una sección transversal circular simplemente no es tecnológica.
  • El conducto rectangular es más fácil de ocultar detrás de un falso techo o falso muro. Con la misma sección que la ronda, es capaz de ocupar menos espacio de almacenamiento.

Como puede imaginar, las válvulas de compuerta se fabrican para conductos de aire de ambos tipos. En el primer caso, se montan en las tomas con su compactación posterior; en el segundo, se utilizan conexiones bridadas.

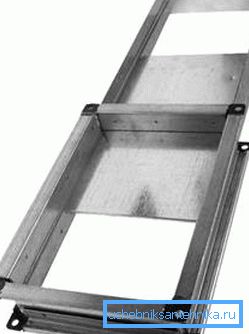

Puerta rectangular para montaje en brida.

El ángulo al eje del conducto.

Una válvula de compuerta típica cierra el conducto, cortándolo en un ángulo de 90 grados con respecto al eje longitudinal. Incluso con tasas de flujo de aire relativamente bajas, una válvula parcialmente cerrada, que causa turbulencia, se convierte en una fuente de fuerte ruido. Por eso no se usa para ajustar el canal cruzado.

En los sistemas de transporte neumático, sin embargo, a menudo hay una necesidad de una restricción parcial de la permeabilidad del conducto. En este caso, se utiliza una puerta oblicua, que corta el flujo en un ángulo de 45 grados.

Su forma te permite matar dos pájaros de un tiro:

  • El nivel de ruido se reduce significativamente debido a la menor turbulencia en el obstáculo.

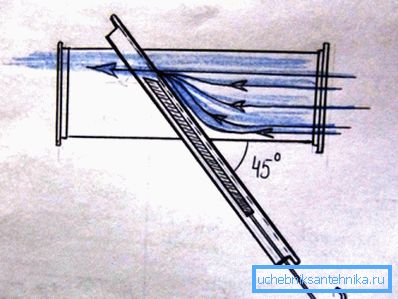

Cuando se estrangula con una puerta oblicua, se produce menos turbulencia.
  • Un ajuste más preciso de la capacidad del canal se hace posible: un cambio de la válvula por una cantidad fija significa un cambio porcentual más pequeño en la sección viva.

Asamblea

¿Cómo instalar la válvula de ventilación de compuerta con tus propias manos? Más precisamente, ¿qué sellar la conexión? La instrucción se encuentra bastante predeciblemente en SNiP 3.05.01-85 Sistemas sanitarios y técnicos internos.

Conexión sin pestañas

Condiciones operativas Materiales aplicables
Temperatura hasta 40 grados. Gerlen cinta de sellado
Temperatura hasta 70 grados con una sección redonda del conducto. Mastic buteprol
Temperatura hasta 60 grados con una sección redonda del conducto. Puños de encogimiento, cinta de encogimiento de calor
La cinta

Además, se practica el sellado de juntas de zócalo con selladores de silicona. SNiP no prohíbe su uso: después de la lista de materiales recomendados, especifica la posibilidad de utilizar métodos de sellado que no están incluidos en esta lista.

 Brida de conexion

Condiciones operativas Materiales aplicables
Transporte de aire con temperaturas de hasta 70 grados. Espuma de caucho, cuerda de masilla polimérica, varios tipos de caucho (incluidos los porosos)
Transporte de aire con temperaturas superiores a 70 grados. Cartón de amianto, cable de amianto
Transporte de vapores ácidos. Caucho resistente a los ácidos

Para las conexiones de brida, SNiP estipula específicamente algunas características del conjunto.

  • La suspensión o el soporte que sujeta el conducto de aire no debe caer sobre la brida.
  • Todos los tornillos deben estar ubicados en un lado de la brida.

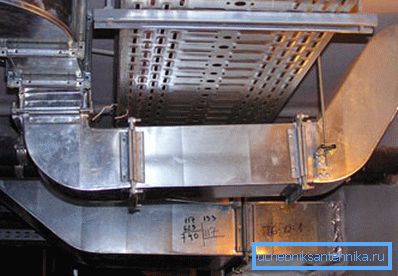

Los pernos están ubicados en un lado de la conexión de la brida.
  • Si la brida es horizontal, los pernos deben estar en la parte superior, las tuercas deben estar en la parte inferior.

Comentario: esta recomendación está relacionada con la seguridad común. Un perno es más pesado que una tuerca y, si se cae desde una altura, es capaz de infligir lesiones más graves.

Alternativas

Estos incluyen numerosos amortiguadores y válvulas, que difieren tanto en las funciones realizadas como en el dispositivo.

Las válvulas contra incendios están diseñadas para detener rápidamente la ventilación natural o forzada en caso de incendio y, por el contrario, para un suministro masivo de aire a las rutas de evacuación de personas.

Dependiendo de la posición inicial, se distinguen las válvulas:

  • Normalmente abierto
  • Normalmente cerrado
  • Doble accion

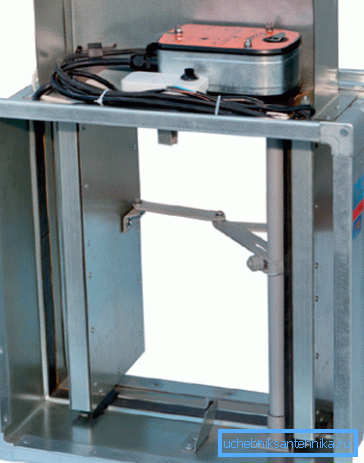

En la foto - válvula de fuego normalmente abierta.

Para accionar la válvula se puede utilizar:

  1. Solenoide y combinaciones de retroceso.. El solenoide puede abrir la válvula; ciérralo mantener en posición abierta y cerrada, contrarrestando el resorte de retorno; Responsable del funcionamiento de la cerradura, suelte la válvula.
  2. Cerradura fusible completa con muelle. Las válvulas con tal esquema de trabajo son baratas, pero son capaces de una sola actuación.
  3. Servo con motor y caja de cambios.

Además, en lugar de compuertas oblicuas, se utilizan ampliamente válvulas de regulación con actuadores manuales o electromecánicos.

Válvula de mariposa.

Conclusión

Supondremos que se conoció el nuevo tipo de equipo de ventilación. Como de costumbre, el video en este artículo ofrecerá al lector información adicional sobre el tema.
