Selección e instalación de conductos de ventilación.

17-10-2018
Ventilación

En este artículo, veremos cómo se realiza la instalación de conductos de ventilación según SNiP, veamos cómo funciona y también algunos de los matices importantes.

Después de estudiar esta información, comprenderá cómo instalar usted mismo los conductos de escape. O, al menos, ser capaz de monitorear las acciones de la brigada contratada, sobre el tema de qué tan bien funcionan.

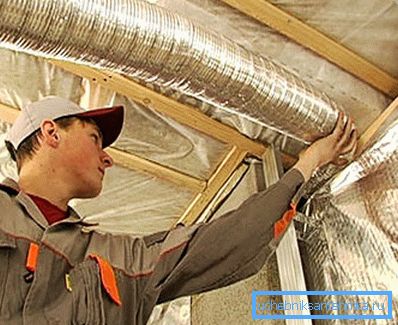

Autoensamblaje del sistema de ventilación del hogar.

Y la instalación correcta es muy importante aquí. Después de todo, si algo se hace mal, como debería ser, entonces la ventilación del local se llevará a cabo en un nivel muy malo. Eso está plagado de la formación de humedad, la aparición de moho en la superficie, elementos de madera podridos, etc.

De hecho, el sistema de ventilación por extracción está dispuesto de manera muy simple: en algún punto de la casa (generalmente en el ático o techo) se instala un ventilador eléctrico que extrae el aire del interior a través de los conductos de aire.

¿Qué conductos elegir?

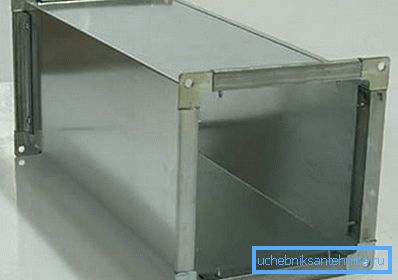

Productos galvanizados

Hay ciertos matices en el sentido de que cada tipo de conducto tiene un propósito específico: considere todas las características en el ejemplo de la tabla.

Tipo de producto:  Caracteristicas:
  • Manguera flexible
La base de las mangas de este tipo es el alambre de acero. En la mayoría de los casos, el recubrimiento es una cinta metálica especial. La forma es siempre redonda, porque de lo contrario el producto no se doblará. Tal material tiene un diámetro pequeño, tal vez con propiedades de aislamiento térmico o de absorción de ruido. Además, su precio es bastante aceptable para todos, lo que permite el uso de mangas en apartamentos y casas particulares.
  • Caja galvanizada.
Dichas líneas se realizan en máquinas de doblado especiales: "en la salida" del producto puede tener una forma redonda o rectangular. La sección puede ser cualquiera. Los productos son buenos porque son muy resistentes a la tensión mecánica y son capaces de "conducir" volúmenes muy grandes de aire. Es óptimo utilizar la caja para distribuir ventilación (su parte central) en edificios de apartamentos, edificios de oficinas, centros comerciales, etc. Para un solo apartamento, la construcción de galvanizado generalmente es de uso inadecuado.
  • Productos soldados.
Estas tuberías están hechas de acero más bien grueso. Tales conductos de aire se usan generalmente para sistemas de ventilación y eliminación de humo muy serios en edificios industriales.

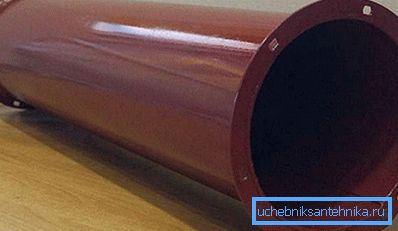

Conducto de acero

En general, resulta que para el autoensamblaje, cuando se instala ventilación en una casa o apartamento privado, es mejor usar mangueras flexibles.

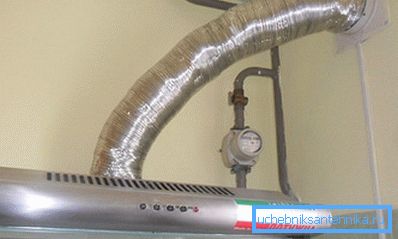

Foto de conducto flexible de metal.

Consideremos los principales matices y recomendaciones en términos de la instalación de este material, y luego sigamos las instrucciones paso a paso sobre cómo construir un sistema estándar.

Reglas que es importante saber

Hay muchas recomendaciones aquí:

  1. Es muy importante maximizar las mangas. Con este enfoque, se elimina la flacidez, lo que reduce las pérdidas de presión, la presión del aire.
  2. Las curvas deben hacerse con el mayor radio posible. Si haces giros muy bruscos, entonces, otra vez, perdemos presión.
  3. Es necesario organizar la puesta a tierra de la carretera. Porque durante el transporte de aire, que contiene varios componentes orgánicos, la electricidad estadística puede acumularse.
  4. En aquellos puntos donde el canal pasa a través de las paredes, necesita instalar adaptadores de metal de protección y ya a través de ellos para tirar del conducto. Si esto no se hace, existe un alto riesgo de daños en el manguito debido al contacto con las esquinas afiladas de las superficies de piedra.
Adaptador de la manga
  1. La distancia entre los sujetadores no debe ser superior a 40 cm. Si este espacio se hace más grande, entonces, en primer lugar, la vibración del canal será fuerte y, en segundo lugar, se producirá un hundimiento. Por lo tanto, cumpla con este estándar, aunque con este enfoque, el costo total de instalar conductos de ventilación aumenta ligeramente.

Tales son las reglas. Ahora pasamos a la parte más práctica de la revisión.

Diagrama de montaje de ventilación

Como ejemplo ilustrativo, analicemos la instalación de un sistema pequeño, que generalmente se ensambla para la posterior ventilación de un apartamento o casa con un área pequeña.

Presta atencion ¡Tales conductos se montan principalmente solo cuando la ventilación es forzada! Para aberturas con una pelea natural, tales mangas generalmente no se tiran, porque no tiene sentido; si hay un tirón, es de un nivel muy débil.

Volvamos al trabajo.

Marcado y montaje de carreteras.

Las reglas para la instalación de conductos de ventilación establecen el siguiente procedimiento en esta etapa:

  1. En el techo trazamos una línea que se convertirá en una guía para colgar canales.
  2. Con un perforador y clavijas, fije a lo largo de la línea, cada 40 cm. Abrazaderas - sujetadores de mangas.
Posibles opciones para el montaje de abrazaderas.

Como puedes ver, no hay nada difícil aquí.

Mangas de corte y fijación.

Aquí, primero, se calcula la longitud total de la "tubería", y luego se corta la longitud requerida utilizando un cuchillo para el tablero de pan o una cuchilla.

Después de eso, un extremo del manguito se coloca en el respiradero del respiradero (o, si el respiradero aún no está instalado, el final de la línea simplemente se deja en el punto deseado).

Y luego se tira de la manga a través de las abrazaderas a lo largo de la línea previamente marcada, hasta el punto de la casa, que es la fuente central de extracción de aire.

Paso de conductos de aire a través de pinzas.

Presta atencion Puede haber varias rejillas de ventilación en una habitación. En este caso, es fácil de hacer: la línea central (flexible o de acero galvanizado) se tira sobre el techo, a la que se conectan las mangueras de cada rejilla con la ayuda de adaptadores especiales. Y ya se suministra este conducto de aire "central" al capó principal.

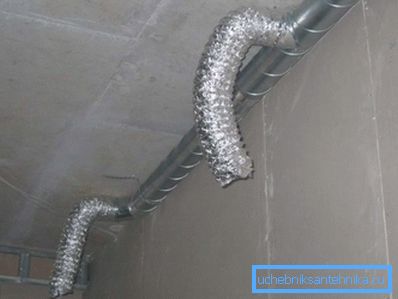

El principio de conectar múltiples ventilaciones en la misma habitación.

Este trabajo se repite para cada habitación que necesita ser ventilada.

Tal es la instrucción, el principio de operación. Este artículo ha terminado y, tal vez, podamos resumirlo.

Conclusión

Examinamos en detalle qué son los conductos de aire y también abordamos las reglas básicas para su ensamblaje. Además, descubrimos un breve esquema de trabajo paso a paso.

Esperamos que ahora pueda organizar una ventilación de alta calidad en su hogar. Bueno, o al menos asegúrese de que todo se hace de forma cualitativa.

Si desea obtener aún más información sobre un tema tan específico, asegúrese de revisar el video de este artículo.
