Rejillas de ventilación - tipos, material y cómo elegir

21-06-2018
Ventilación

Si tiene la idea de que las rejillas de ventilación son necesarias solo para la decoración, es erróneo. Estos elementos desempeñan un papel importante en la determinación de la dirección del flujo de aire, su intensidad, la comodidad de la vida y la eficiencia del sistema de ventilación. La rejilla también es un elemento importante del sistema de protección contra incendios, por lo tanto, al instalarla, es necesario tener en cuenta las normas y los requisitos de seguridad contra incendios.

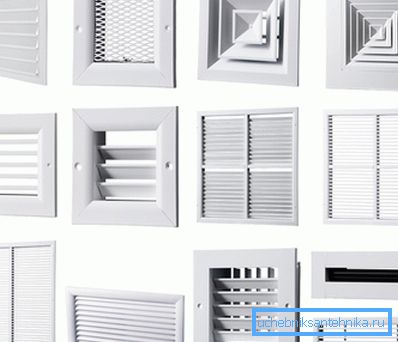

En la foto - varios tipos de rejillas de ventilación.

Hoy, nuestro objetivo es ayudarlo a aprender cómo seleccionar correctamente la rejilla de ventilación para su sistema de ventilación de entre las muchas que existen en el mercado. Aprenderás sus características y reglas de instalación.

Especies

Las distintas opciones que ofrecen los fabricantes se pueden dividir fácilmente en tres categorías, según su ubicación:

Al aire libre
  1. Instalar desde el lado de la calle de la casa.
  2. Se utiliza para evitar que caigan en ellos conductos de aire de precipitaciones, follaje, aves y roedores pequeños (modelos con rejilla).
  3. Se producen con mayor frecuencia a partir de aleaciones de aluminio.
  4. Se pueden equipar las persianas que se establecen bajo una esquina necesaria.
  5. Hay modelos que están protegidos de la función de calentamiento de hielo.
  6. La instrucción recomienda que las rejillas de ventilación al aire libre se fijen a pernos y tacos potentes.
Interno
  1. Montado en el interior.
  2. Están hechos de madera o plástico, ya que no están expuestos a los efectos del clima, así como a las incursiones de roedores.
  3. El principal criterio de selección es la facilidad de instalación y diseño correspondiente al interior.
  4. Puede tener persianas ajustables que se utilizan para dirigir el aire y ajustar la intensidad del flujo.
  5. Existen modelos en los que se retira la parte central para facilitar la limpieza del conducto.

Esta categoría también incluye rejillas de convección utilizadas para ventilación y aire acondicionado.

  1. Se distinguen por una pequeña distancia entre las placas, lo que lo convierte en un objeto interesante de diseño de interiores.
  2. El perfil generalmente está hecho de aluminio, las lamas se fijan en un ángulo fijo de 45 °.
  3. La cuadrícula casi no se usa.
  4. Las rejillas de ventilación exclusivas, hechas a medida con la ayuda del corte por láser, se han generalizado. Hacerlos de madera o una placa de metal fino.
Corriente abajo
  1. Necesario para la libre circulación de masas de aire de una habitación a otra.
  2. Instalar en la parte inferior de la pared o puertas.
  3. Normalmente el perfil es de plástico.
  4. Para preservar el aislamiento acústico de las instalaciones, se instalan con persianas que se superponen entre sí.
  5. La ventilación de ventilación adecuadamente seleccionada proporciona aislamiento de las instalaciones sin alterar el movimiento del aire.
  6. La fabricación de este tipo de productos es un trabajo simple, por lo que su precio es asequible.

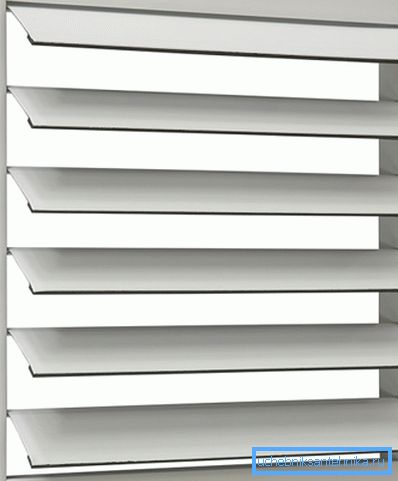

Rejillas de inercia para sistemas de ventilación de suministro y extracción.

Material

Para la fabricación de rejillas de ventilación utilizadas:

  • plastico
  • aluminio
  • acero;
  • un arbol

Instalacion

Veamos más de cerca dónde puedes instalar qué:

  1. La madera solo se puede instalar en habitaciones con humedad normal.. Su costo es bastante caro, además los productos requieren un tratamiento especial con antisépticos, de lo contrario pierden su efecto decorativo.

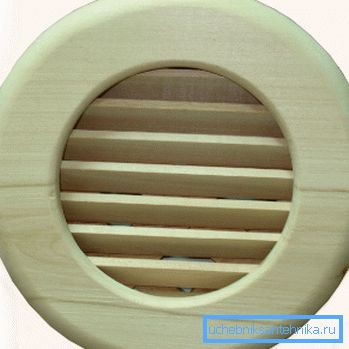

Productos redondos de madera para baños.

Por lo general, un conjunto de celosía en saunas, preseleccionado para flujo de aire. Las rejillas de ventilación decorativas están hechas a pedido de razas valiosas, y el dibujo es seleccionado por el diseñador.

Estos productos se fabrican integrados o en la parte superior, se sujetan con sus propias manos con pernos con tapas decorativas o tornillos.

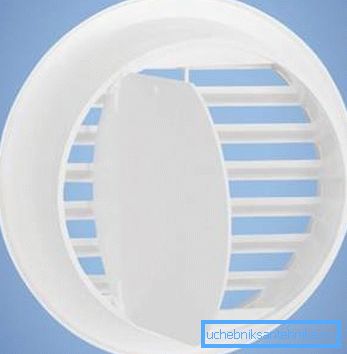

Rejilla de ventilación plástica con válvula de retención.
  1. Las rejillas de ventilación de plástico son mucho más baratas y resistentes a la alta humedad, los productos químicos y las temperaturas, no se deforman ni se oxidan.. El rango de tamaño es de 150x150 mm a 300x300 mm, la forma es rectangular, cuadrada y redonda.

Los fabricantes equipan los productos con una malla fina, que evita que el polvo y los insectos entren en la habitación. La rejilla se sujeta al marco de montaje o mediante tornillos autorroscantes a través de los orificios de la carcasa.

Su color es generalmente blanco, pero hay modelos y "debajo del árbol", así como diferentes tonos. La desventaja es que se vuelve amarillo o se desvanece con el tiempo, y también se raya.

  1. El aluminio es más caro que el plástico. Los productos son duraderos, tienen poco peso, son resistentes a la corrosión y soportan el impacto de factores externos. Han demostrado su practicidad, por lo que en la construcción moderna tienen una gran demanda.

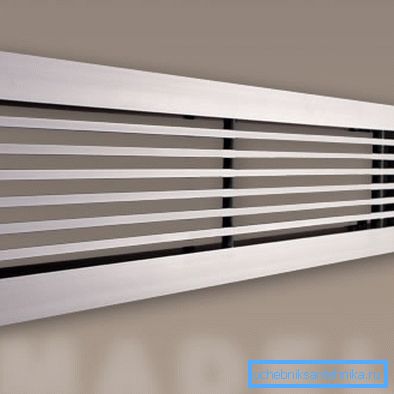

Rejillas de aire ranuradas de aluminio

El tamaño óptimo es de 150 mm x 150 mm. Para conductos grandes recomendamos el uso de productos de acero. Además, se requerirá mayor resistencia cuando se utilicen instalaciones de aire potentes que puedan doblar placas de aluminio de rejillas estándar.

Consejo: si es necesario, use productos extra fuertes con un perfil con la forma de la letra S latina, que son comparables en rigidez a los marcos de acero.

En condiciones de producción, se pintan en el método de polvo.

  1. Las rejillas de ventilación de acero son mucho más altas que el aluminio en términos de costo, también son más pesadas, pero más fuertes.. A menudo se hacen para pedidos individuales, y la soldadura de persianas se realiza manualmente.

Consejo: para la instalación de rejillas de ventilación de acero, prepare sujetadores de resistencia especial.

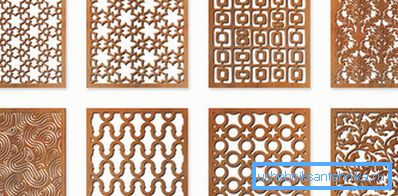

Rejillas cuadradas de metal

Seleccionamos la celosía para ventilación.

Por lo general, los parámetros básicos deben especificarse en el proyecto al sistema de ventilación. La mayoría de las veces, la selección se realiza utilizando nomogramas. Los principales parámetros en el diseño de grandes sistemas son el caudal y el caudal de aire. Las rejillas de ventilación con un regulador, generalmente de aluminio, se fabrican bajo pedido.

Además de los requisitos técnicos para los distribuidores aéreos hay estética.

A continuación describimos brevemente los criterios para seleccionar la rejilla de ventilación:

  • sitio de instalación (fuera del edificio, en el interior) y características de instalación (qué cierres son necesarios);
  • dónde se instalará en la habitación: en la pared, el techo, la puerta o el piso;
  • el tamaño del canal de aire u orificio que se necesita cubrir;
  • Características aerodinámicas y acústicas del producto.
  • hoja de ruta o método de instalación incorporado;
  • si se requiere ajuste de posición de las persianas;
  • la necesidad de instalar una malla fina;
  • facilidad de operación y mantenimiento;
  • colorear

Consejo: al elegir las rejillas de ventilación ajustables hay que tener en cuenta el flujo de aire.

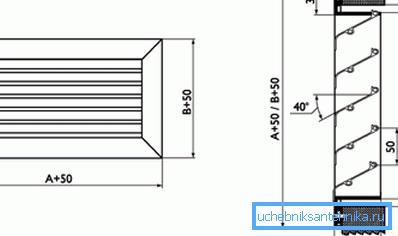

Qué buscar al elegir.

En una casa de campo a 200 m.2 o en el apartamento el propio propietario puede elegir el distribuidor de aire adecuado. Si es necesario proporcionar instalaciones industriales a gran escala con intercambio de aire, solo los especialistas deben tratar esto.

Conclusión

En el sistema de ventilación no hay elementos innecesarios que no lleven una cierta carga. Por lo tanto, al elegir las rejillas de ventilación, debe guiarse por las normas y los requisitos, incluida la seguridad contra incendios.

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
