¿qué son los sistemas de ventilación de admisión y escape?

11-08-2018
Ventilación

Una de las condiciones de nuestra existencia normal es el aire fresco. Sin embargo, la mayoría de las instalaciones residenciales no pueden proporcionar esto, especialmente si están equipadas con ventanas de doble acristalamiento. Debido a la ventilación inadecuada, aumenta la humedad, aparece la condensación y no se eliminan los olores desagradables. A continuación le diremos cómo prevenir tales problemas.

Un método simple pero efectivo es la instalación de equipos de ventilación. Su precio puede llegar a miles de rublos, y tal vez muy barato. Depende del sistema de intercambio de aire utilizado en la habitación.

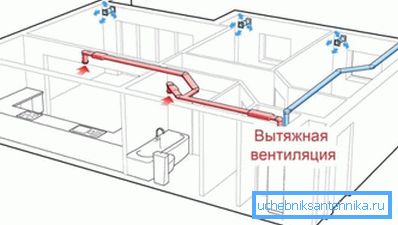

El aire interior limpio y fresco juega un papel importante en nuestros medios de vida.

La mayoría de ellos pueden crear y ejercer control sobre condiciones favorables, en particular:

  • mantener una temperatura constante;
  • para mantener la humedad relativa en la habitación a un nivel óptimo;
  • controlar la velocidad del flujo de aire;
  • No permita concentraciones excesivas de impurezas nocivas.

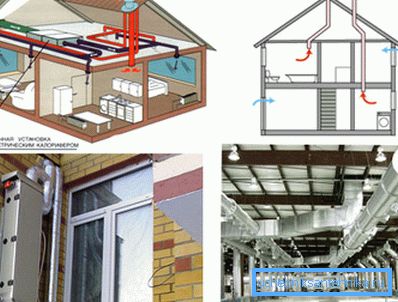

En la foto - los tipos de sistemas de ventilación para producción, apartamentos y casas.

Tipos de ventilación

Hoy en día, se han desarrollado varias variantes de sistemas de intercambio de aire que pueden proporcionar un ambiente interior cómodo.

Se clasifican según los siguientes criterios:

  • Cómo mueven el aire - natural o artificial;
  • su propósito - suministro o escape;
  • para qué zonas están destinadas - intercambio general o local;
  • diseño - canales o canal.

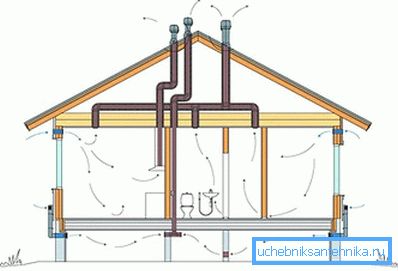

Ventilación natural (natural) de una casa particular.
Naturales En este caso, las masas de aire se mueven debido a:
  • diferencias de temperatura dentro y fuera del edificio;
  • la presión desigual de la "columna de aire" entre la habitación (nivel inferior) y el dispositivo de escape en el techo (nivel superior);
  • presión del viento.

Tales sistemas son simples y no necesitan equipos complejos, así como el consumo de energía. Puedes hacer fácilmente tus propias manos. Pero, su efectividad a menudo depende de factores variables, incluida la temperatura de las masas de aire, la velocidad del viento y su dirección, por lo que no tiene sentido considerarlas confiables.

Forzado Estos sistemas consisten en equipos y dispositivos de control bastante sofisticados, cuyo precio puede ser bastante alto:
  • fans
  • motores electricos;
  • calentadores de aire;
  • colectores de polvo;
  • automatica

Esto hace posible mover el aire fresco entrante a largas distancias.

Las unidades pueden suministrar aire fresco y eliminar el aire de salida en los volúmenes requeridos, independientemente del entorno. Solo es necesario tener en cuenta que, en este caso, el costo de la electricidad para su trabajo puede ser bastante alto.

Se clasifican de acuerdo con el método de suministro y eliminación de aire, por lo que pueden ser:

  • entrada
  • escape
  • Aire forzado y escape.

La instrucción requiere al elegir tener en cuenta el propósito, el volumen y las características específicas de la sala (la presencia y la naturaleza de la fuente de contaminación, el número de personas, el diseño).

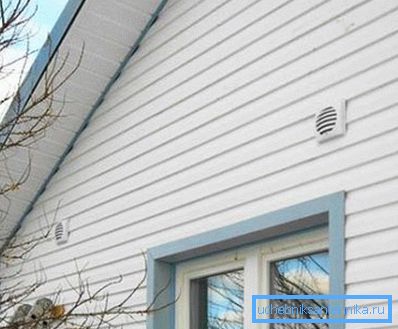

Válvula de ventilación de pared

Suministro de sistemas de ventilación.

Su objetivo principal es suministrar la cantidad necesaria de aire en la habitación.

Por lo general, antes de esto, pasa un cierto nivel de entrenamiento, que puede incluir:

  • polvo externo
  • calentado durante el periodo de frio;
  • enfriamiento en clima caluroso;
  • Hidratante para mantener el equilibrio de humedad normal.

El sistema de ventilación se puede colocar en un caso o reclutar a partir de elementos individuales, incluidos los siguientes:

  • fans
  • filtro
  • calentadores de aire;
  • refrigeradores
  • valvula
  • sistema de conductos;
  • Distribuidores de flujo de aire.

En una hora, la capacidad de las instalaciones puede ser de decenas (mini-entradas) o varias decenas de miles (entradas principales) de aire fresco.

Consejo: con la ayuda de un elemento calefactor, puede proporcionar en el invierno el calentamiento del aire a una temperatura en el rango de 18-29 ° C y luego introducirlo en la habitación.

El sistema tiene los siguientes componentes:

  1. Rejilla de admisión de aire a través de la cual el aire exterior entra en la ventilación.. Además de la función decorativa, protege el sistema de objetos extraños y precipitaciones en forma de lluvia y nieve.
  2. Se requiere una válvula de ventilación para proteger contra la entrada de aire exterior en las habitaciones con el sistema de ventilación apagado.. Especialmente el dispositivo ayuda en el invierno.
  3. El filtro es una barrera para pelusas, polvo e insectos.. El sistema puede ser de dos tipos: limpieza gruesa y fina.

Consejo: una vez al mes se debe limpiar el filtro de suciedad acumulada.

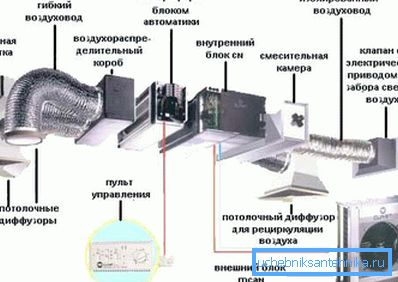

Elementos del sistema de ventilación de admisión.
  1. El calentador de aire calienta las masas de aire exterior que vienen de la calle en invierno.. Utilice un circuito eléctrico o de agua.
  2. El silenciador protege a los residentes del ruido aerodinámico constante que se propaga a través de los conductos durante la operación del equipo.
  3. El ventilador suministra aire fresco a la habitación y crea la presión necesaria de las masas de aire..
  4. Los conductos de aire se utilizan para distribuir masas de aire en todo el local.. Aplicar tees, giros y adaptadores. Pueden ser rectangulares y redondos en sección transversal, así como flexibles o rígidos. Para su fabricación utilizando metal o plástico.
  5. Se requieren distribuidores de aire para el flujo de aire en la habitación. Esto suele ser un tipo y forma diferente de rejilla o difusores. Además de las funciones decorativas, dispersan uniformemente el flujo de aire en toda la habitación y se utilizan para su ajuste individual.
  6. Automatización - sirve para regular y controlar el sistema de ventilación..

Gestión

Para el intercambio de aire de los apartamentos y las casas se utilizan activamente pequeños sistemas de ventilación que consisten en una red de conductos de aire con unidad de tratamiento de aire. El control se lleva a cabo con la ayuda de un control remoto, que permite regular el suministro de aire y su calefacción. También hay dispositivos equipados con temporizadores que incluyen la instalación en un momento específico.

A menudo, es posible conectar un extractor externo al sistema. Gracias a la automatización del sistema de ventilación, se garantiza el funcionamiento sincrónico de los dispositivos de admisión y escape. Luego de la instalación y conexión, se realiza un acto de aceptación de los sistemas de ventilación por extracción, asegurando su correcto funcionamiento.

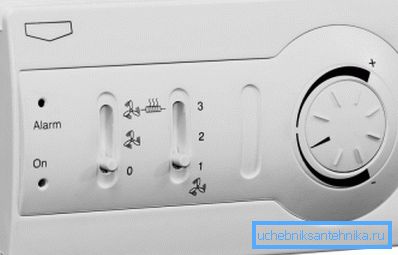

Instalación de suministro de aire de control remoto

La protección contra el sobrecalentamiento del dispositivo generalmente se proporciona mediante la protección térmica integrada en el devanado del motor del ventilador. El calentador está equipado con termostatos que también protegen contra el sobrecalentamiento y el fuego.

Se permite la adquisición de sistemas de suministro con un manómetro de presión diferencial, que se utiliza para monitorear el diferencial de presión dinámico en el flujo de aire entrante. Si la unidad deja de funcionar, el acceso a la sala de aire frío se cierra automáticamente.

Sistemas de ventilación de escape

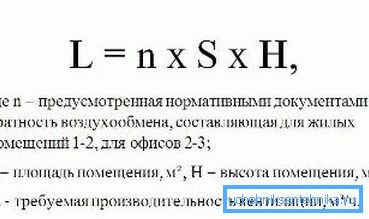

El cálculo del sistema de ventilación por extracción se basa en la tasa de intercambio de aire en la habitación

El objetivo principal es eliminar el aire contaminado del apartamento y la casa. La ventilación mecánica del escape es generalmente más simple que el suministro de aire y puede tener solo un ventilador o incluso escape natural si el volumen de la habitación es pequeño. Si se requiere eliminar el aire de salida de varias habitaciones o salas de planificación compleja, se requiere la instalación de conductos de admisión.

Sistemas de ventilación de suministro y extracción.

Averigüemos qué es el sistema de ventilación por extracción. Esta es la opción más frecuente y efectiva, que proporciona y suministra, y expulsa el aire de la habitación. En este caso, los dos sistemas operan simultáneamente.

Su rendimiento debería ser el mismo, entonces no habrá diferencia en la presión del aire dentro y fuera del edificio, lo que lleva al efecto de "cerrar puertas". Dichos sistemas pueden operar sobre la base de sistemas de ventilación o en forma de piezas individuales.

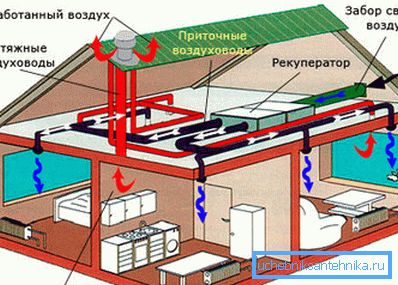

Suministro y sistema de ventilación de escape.

Conclusión

El cumplimiento del balance de intercambio de aire en la sala es responsable de la ventilación, que puede ser de un tipo diferente y depende de muchos factores. En este caso, se habló de los principales: natural y forzado (suministro, escape y suministro y escape).

Si sigue las reglas de uso de los sistemas, podrá garantizar el suministro correcto de aire fresco y la descarga oportuna de desechos. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
