Qué son los intercambiadores de calor para ventilación: las

Reemplazar el aire en la habitación cuando la diferencia de temperatura dentro y fuera siempre se ve amenazada por la incomodidad y, a veces, incluso es inaceptable. Por lo tanto, la fabricación de intercambiadores de calor para ventilación en algunos casos es esencial para crear condiciones civilizadas.

Dichas construcciones pueden funcionar a partir de la electricidad, del agua y del calor natural de la capa superior del suelo, pero su costo, que es bastante natural, diferirá enormemente entre sí. Ahora prestamos atención a las opciones más baratas y la información completa le mostrará el video de este artículo.

Intercambiadores de calor

Nota El intercambiador de calor eléctrico, de tierra o de agua para ventilación está diseñado para estabilizar la temperatura del aire aspirado. Así, al pasar por un dispositivo calentado o enfriado, el flujo de aire puede calentarse o enfriarse, dependiendo de las condiciones de temperatura de la unidad.

Diferencias

1. Como hemos dicho, hay tres tipos de intercambiadores de calor según el método para mantener su temperatura:

• eléctrico (convierte la electricidad en calor o frío);
• agua (utiliza la temperatura del líquido refrigerante en el sistema de calefacción o el calentador de aire);
• agua subterránea (utiliza la temperatura natural de la capa superior de la tierra).

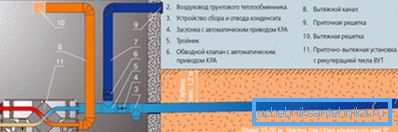

1. Además, las unidades subterráneas también pueden ser diferentes, es decir, canales y canales. Las instalaciones de canales implican un sistema de tuberías (conductos) enterrados debajo del suelo a través del cual pasa el aire de admisión.
2. Pero para la instalación sin tuberías, las tuberías solo se necesitan para aspirar el aire de la superficie y llevarlo a la habitación. El tratamiento térmico se realiza en un nicho especial, generalmente lleno de grava, pero más sobre eso a continuación.

Nota Hay un tipo más de intercambiador de calor: es un recuperador, que en la traducción del latín significa literalmente recibir de vuelta o regresar. Esta es una instalación de superficie que utiliza el calor de los gases que vienen de la habitación. Es decir, el aire aspirado en contacto con el flujo expulsado a través de la pared delgada, manteniendo así una temperatura constante.

Sistemas de agua

Se puede integrar un intercambiador de calor de agua de dos, tres o cuatro filas para el aire fresco en el sistema de suministro de calor: así es exactamente como nuestra industria los produce (es posible que haya otras opciones en algún lugar). Un mayor número de filas ayuda a aumentar el área de contacto del aire de admisión con el fluido de transferencia de calor (a través de la pared).

Pero mientras más tuberías haya para el aire, menos espacio queda para la transmisión del líquido refrigerante, por lo tanto, aquí necesita aumentar significativamente el tamaño de la mezcladora o encontrar un punto medio.

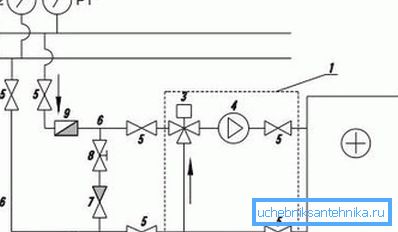

El principal problema de los intercambiadores de calor de este tipo es la incapacidad de regular la temperatura del aire de admisión: depende completamente del calentamiento del calentador, pero hay una salida. Para poder regular la temperatura del flujo, instale una válvula de tres vías, que dirige el fluido de transferencia de calor a lo largo de un círculo grande o pequeño.

Y generalmente también puede detener su movimiento con suficiente calentamiento del círculo grande, como lo requieren las instrucciones. Es decir, si el sensor indica que la habitación se ha calentado lo suficiente, el refrigerante se envía a un pequeño círculo, por lo que la circulación continúa, aunque el área de transferencia de calor está prácticamente cancelada.

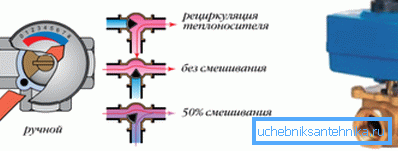

Las grúas de tres vías son:

• mecánico, donde el control del flujo de refrigerante se realiza manualmente;
• automático, donde el flujo es dirigido por un servo accionado por 220V (su precio es, por supuesto, mucho más alto).

La última opción le permite establecer una cierta temperatura, y el ajuste de calentamiento se realizará en modo automático, manteniendo así no solo la temperatura del agua, sino también la temperatura del aire de admisión que pasa a través del mezclador.

Sistemas de agua subterránea (subterráneos)

Financieramente beneficioso es el intercambiador de calor del suelo para la ventilación, ya que usted gasta dinero únicamente en su instalación y materiales, y obtiene la energía térmica de forma gratuita desde las entrañas de la tierra.

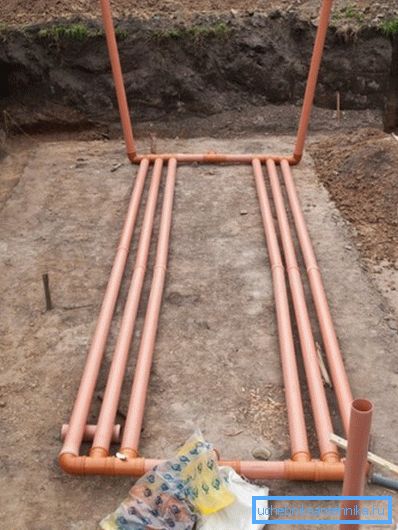

Más a menudo para la instalación de un sistema de este tipo, se utilizan tuberías de cloruro de polivinilo (PVC) con un diámetro de 200-250 mm. Están diseñados para colocar alcantarillas, son relativamente baratos y son muy cómodos de instalar gracias a las tomas y las bandas de sellado. Además, la colocación de tuberías de aguas residuales en los giros no requiere ningún trabajo de soldadura o pegado, tales diferencias son posibles debido a los accesorios (ángulos, tees, cuadrángulos y reducciones).

Cuando se colocan tuberías bajo tierra, es necesario adherirse a una cierta profundidad, que depende del nivel de congelación del suelo en la región. Por ejemplo, si en su área el suelo en invierno se congela a una profundidad de un metro, entonces se calentará medio metro más abajo.

Por lo tanto, la instalación debe llevarse a cabo a una profundidad de uno y medio o dos metros, donde la temperatura no cae por debajo de 10 ° C. También es necesario observar una pendiente de aproximadamente 2 cm / 1 m en marcha para permitir que el condensado fluya hacia el interior.

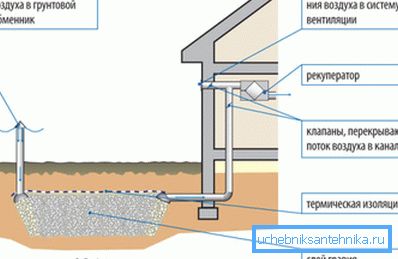

Pero si desea instalar un sistema de este tipo para su propio hogar, puede hacerlo sin canales. Es decir, en lugar de tuberías enterradas debajo del suelo, utilizará un nicho lleno de escombros, que servirá como un lugar para calentar el aire de admisión.

Para hacer esto, una vez más, debe conocer la profundidad de la congelación del suelo en su región, de modo que, al retroceder de 0,5-1 m, cave un pozo a 3,5-4 m de profundidad y en algún lugar de 80 cm de ancho. El hoyo está lleno de grava (cuanto mayor es la fracción, mejor el intercambio de aire) es exactamente de 3,5 a 4 metros, y el resto está cubierto de tierra.

Se instala un tubo vertical para la entrada de aire, y otro tubo en la salida del filtro de piedra se utiliza para alimentar la habitación. Cabe destacar que prácticamente no se requiere la reparación de los intercambiadores de calor de ventilación de este tipo. Y si de repente hay tal necesidad, se asocia más con la limpieza o el reemplazo de la tubería de succión, lo cual no es difícil.

Conclusión

Como puede ver, de todos los tipos de sistemas de intercambio de calor enumerados, es más fácil construir un conducto de aire sin conductos con sus propias manos. La ventaja de esto es que filtra el flujo de aire, pero esto también es su desventaja, ya que el filtro ralentiza el flujo.
