Qué es un caracol de ventilación: características del

El llamado caracol para ventilación no siempre puede significar el mismo tipo de dispositivo de ventilación coercitiva: las principales características comunes son la forma de la unidad, pero no el principio de operación y dirección del flujo de aire.

Los dispositivos de inyección de este tipo pueden:

• radicalmente diferente en el principio de las cuchillas del dispositivo;
• y también puede ser del tipo de entrada o salida, es decir, dirigir el flujo en la dirección opuesta.

Por lo general, se utilizan para calderas de combustible sólido de gran tamaño, talleres de producción y edificios públicos, pero sobre todo esto a continuación, y además, el video en este artículo.

Ventilación mecánica

Nota Las unidades de inyección / succión con un motor eléctrico, que se llaman cóclea, no son adecuadas para ningún tipo de ventilación, ya que pueden dirigir el flujo de aire solo en una dirección.

Tipos de ventilación

• Como puede ver en la imagen superior, la palabra ventilación puede significar formas completamente diferentes de intercambio de aire y es posible que ni siquiera haya oído hablar de algunas de ellas, pero consideraremos brevemente solo las más básicas.
• En primer lugar, existe un método de escape bien conocido cuando el aire caliente o contaminado se elimina de la habitación.
• En segundo lugar, hay una opción de suministro, y la mayoría de las veces es la adición de aire fresco y frío.

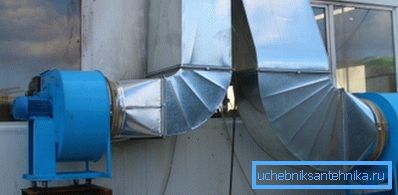

• En tercer lugar, es una combinación, es decir, una opción de suministro y escape.
• Los sistemas anteriores pueden funcionar de manera natural, pero también pueden funcionar por la fuerza, utilizando ventiladores axiales (axiales), radiales (centrífugos), diametral (tangenciales) y diagonales. Además, la campana y el flujo de aire se pueden llevar a cabo en modo general o local. Es decir, el conducto se suministra a un destino específico y realiza la función de soplado o escape.

Ejemplos

Nota A continuación consideramos varios tipos de caracoles, que se utilizan para los principales tipos de ventilación.

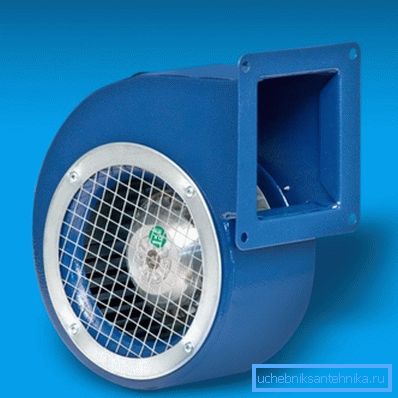

BDRS 120-60 (Turquía) es un caracol de escape de tipo radial con un peso de 2.1 kg, una frecuencia de 2325 rpm, un voltaje de 220 / 230V / 50Hz y un consumo de energía máximo de 90W. Al mismo tiempo, el BDRS 120-60 puede bombear 380 m como máximo.³/ min de aire con un rango de temperatura de -15 ° C a +40 ° C, tiene una clase de seguridad IP54.

BDRS puede tener varios tamaños, el motor rotativo externo está hecho de acero galvanizado y está protegido por un lado con una rejilla cromada, lo que evita la entrada de elementos de terceros en el impulsor.

El ventilador radial de admisión-escape resistente al calor Dundar CM 16.2H se usa generalmente para bombear aire caliente de las calderas de combustible sólido, aunque la instrucción también permite su uso para instalaciones de diversos propósitos. El flujo de aire durante el transporte puede tener una temperatura de -30 ° C a +120 ° C, y el caracol en sí puede ponerse a 0? (posición horizontal), 90?, 180? y 270? (motor en el lado derecho).

El modelo CM 16.2H tiene una velocidad del motor de 2750 rpm, un voltaje de 220 / 230V / 50Hz y un consumo máximo de energía de 460W. La unidad que pesa 7,9 kg puede bombear un volumen máximo de 1765 m.³/ min. aire, nivel de presión 780Pa, tiene un grado de protección IP54.

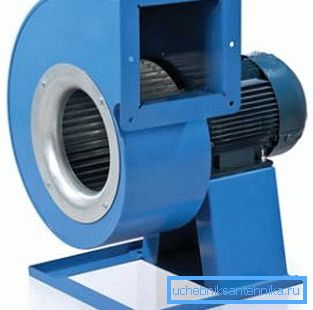

Diversas modificaciones de VENTS VShCHUN se pueden utilizar para las necesidades de ventilación de suministro y escape y aire acondicionado en instalaciones de diversos propósitos y tienen una capacidad de transporte aéreo de hasta 19000 m³/ hora

Una voluta centrífuga de este tipo tiene un cuerpo giratorio en espiral y un impulsor, que se monta en el eje de un motor asíncrono trifásico. Carcasa VSHCHUN hecha de acero, que luego se recubre con polímeros

Cualquier modificación implica la capacidad de rotar el caso hacia la derecha o hacia la izquierda. Esto le permite unir los conductos de aire existentes en cualquier ángulo, pero el paso entre la posición fija es de 45 °.

También en diferentes modelos, se pueden usar motores asíncronos de dos o cuatro tiempos con rotor externo, y su impulsor en forma de cuchillas curvadas hacia adelante está hecho de acero galvanizado. Los rodamientos aumentan la vida útil de la unidad, las turbinas balanceadas en fábrica reducen significativamente el ruido y el nivel de protección es IP54.

Además, para VSBUN, puede ajustar la velocidad con sus propias manos utilizando un controlador de autotransformador, que es muy conveniente para:

• estaciones cambiantes
• condiciones de trabajo;
• locales y así sucesivamente.

Además, se pueden conectar varias unidades de este tipo al dispositivo autotransformador a la vez, pero la condición principal debe cumplirse sin falta: su potencia total no debe exceder la capacidad nominal del transformador.

Características técnicas VENTS VSHCHUN

Nota La tabla anterior muestra las características técnicas de solo algunas modificaciones de VENTS VSHUN.

Conclusión

Cabe destacar que los caracoles de ventilación se pueden utilizar no solo para grandes volúmenes (talleres de producción, edificios públicos, etc.), sino también para las necesidades de los hogares, en particular, para la calefacción. Por supuesto, el precio de las unidades diferirá significativamente, pero esto se rige por un aumento o disminución del poder.
