Qué es la ventilación por extracción - características y
La ventilación es uno de los sistemas de soporte vital de ingeniería responsables de la circulación eficiente del aire en cualquier tipo de habitación. La ausencia de un sistema de ventilación adecuadamente organizado puede provocar un estancamiento del aire, cambios en el nivel de humedad en los que es posible la formación de moho, hongos y olores desagradables en la habitación. Echemos un vistazo a cómo funciona la ventilación por extracción y qué tan buena es.
Propósito de la ventilación por extracción y sus tipos.
La principal tarea de este sistema es hacer circular el flujo de aire en las instalaciones. Se lleva a cabo organizando el movimiento del aire que ingresa a la habitación desde el exterior y su posterior eliminación suave.
Para su información! El flujo de aire de la calle se basa en el principio de la ventilación por extracción. Sin esto, en la habitación con una capucha de trabajo, el aire será enrarecido.
Sistemas de ventilación del hogar
El sistema de ventilación por extracción de viviendas y, por ejemplo, locales de oficinas puede dividirse en:

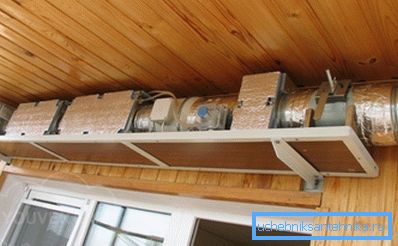

- Personalizado, es decir, al servicio de una o más habitaciones contiguas. Por lo general, para locales residenciales es una cocina y un baño, o la ventilación de una casa de campo privada. Cuando el intercambio de aire natural es imposible, la instalación de ventilación por extracción con coacción es necesaria. Para esto, un ventilador (centrífugo o axial) está integrado en el canal de ventilación.

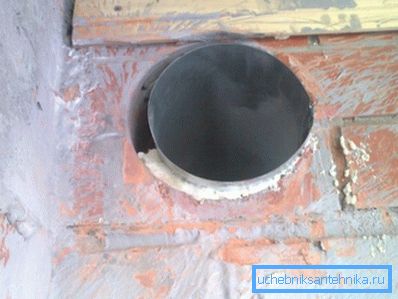

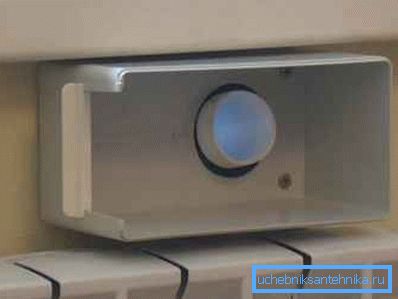

- La extracción de aire de los baños generalmente se realiza a través de pequeñas chimeneas para ventilación, colocadas en la construcción de techos o directamente a la calle a través de la pared exterior.
- Es posible combinar extractos de varios baños en un canal común.

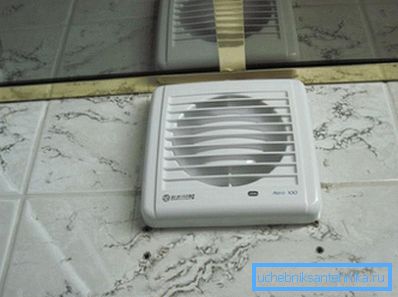

Nota El ventilador, como regla, se conecta fácilmente con las manos en paralelo con el interruptor de luz. A veces, se instala un relé de tiempo adicional, que prolonga el funcionamiento del ventilador después de apagar la iluminación, por un tiempo.
- Los ventiladores están equipados con una válvula especial que permite que el aire se mueva cuando se enciende la unidad y bloquea el paso cuando se apaga.
- En las cocinas, para ubicar la eliminación de humo y vapor sobre la estufa, se instala un paraguas que también lleva una carga decorativa. La campana está equipada con un ventilador y un filtro que consiste en:
- Rejillas de grasa y suciedad.
- Cartucho con sustancias que neutralizan los malos olores. Esto suele ser un sorbente, por ejemplo, carbón activado. Este dispositivo debe reemplazarse aproximadamente 2-3 veces al año a medida que se ensucia.
- Central. Estos se organizan, por ejemplo, en edificios de apartamentos, donde la ventilación por extracción en el apartamento se lleva a cabo a través de un sistema de canales separados que tienen acceso sobre el techo del edificio. Esto es especialmente cierto en el caso de los edificios prefabricados de hormigón armado, donde el diseño de sistemas de escape individuales es difícil.
- Cada apartamento en el baño y la cocina tiene una salida con una rejilla de ventilación incorporada al canal de ventilación vertical.
- Todos los canales van al techo donde los ventiladores se instalan por encima de ellos.
- Puede combinar los canales verticales en uno encima del edificio e instalar un ventilador potente.
- Si hay un piso técnico en la construcción de viviendas, los canales de ventilación vertical se ensamblan en un conducto de aire principal común en esta sala. Puede servir al motor para ventilación por extracción, instalado en una superestructura sobre la sala de máquinas de un pozo de ascensor.
Interesante Una característica de la ventilación central de los edificios de apartamentos es la provisión de aislamiento acústico. Para que los vecinos no se escuchen a través de los canales de ventilación, se instalan absorbentes de sonido especiales.
- Combinados Los sistemas de escape están dotados de las ventajas y desventajas de la ventilación central e individual.
Además de los ventiladores, se practica la instalación en los sistemas de ventilación de una válvula de ventilación por extracción o una rejilla simple que proporciona intercambio de aire sin coacción. La válvula de ventilación es un amortiguador ajustable, con un elemento de sujeción, responsable de la intensidad de la eliminación de aire de la habitación.
Todos los dispositivos anteriores se montan directamente en la entrada del conducto de ventilación.

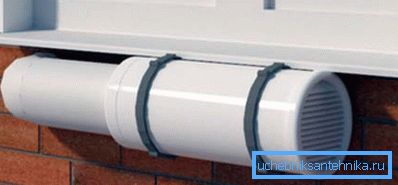

Atencion En habitaciones donde las ventanas de madera para metal-plástico aún no han cambiado, no puede preocuparse por el flujo natural de aire incluso con las ventanas cerradas. Cuando reemplace las ventanas con plástico, intente adquirir diseños con una válvula de aire integrada.
Ventilación de locales industriales.
La ventilación por extracción industrial además de crear un ambiente de trabajo cómodo realiza varias tareas, dependiendo del propósito de la producción:
- Eliminación de humos en zonas especialmente peligrosas.
- Asegurando suficiente tracción en las calderas.
- Soplando piezas calientes adicionales, etc.
Los sistemas de ventilación en producción están diseñados teniendo en cuenta muchos factores:
- Objeto de la empresa.
- Zona de locales industriales.
- El número de personas que trabajan en una habitación en particular y su tipo de actividad.
- El número y naturaleza de los equipos que operan en talleres, etc.
Presta atencion Al calcular la ventilación, se deben tener en cuenta las características climáticas de la región en la que se encuentra la producción.
De acuerdo con el principio de funcionamiento, la ventilación por extracción en la producción puede ser:
- Naturales
- Forzado
- Tipo mixto.

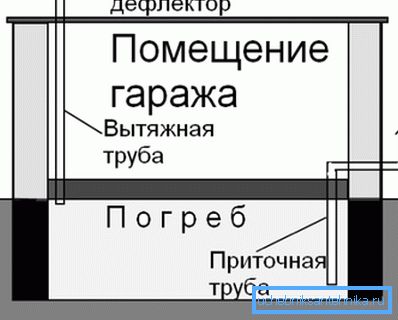

La ventilación natural en la producción, como en la vida cotidiana, se lleva a cabo con la libre penetración de aire desde el exterior y su eliminación a través de los conductos de ventilación.
El empuje con este método de ventilación de las habitaciones depende de las convenciones de la atmósfera circundante:
- La presion
- Diferencias de temperatura.
- Velocidades del viento
La utilización del aire fluye a través de los orificios en los conductos de ventilación. En las instalaciones de producción, estas aberturas están ubicadas a una altura de 180 y 400 cm del piso.

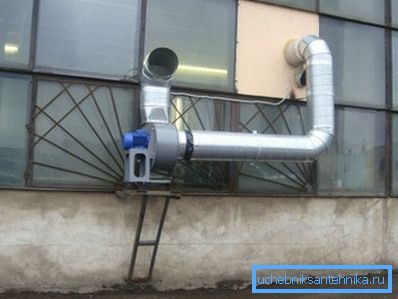

El sistema forzado está equipado con un equipo especial, ventiladores axiales, que ayudan a eliminar activamente el aire de escape de la habitación.
En el caso del uso del circuito de ventilación forzada de aire forzado, el ventilador proporciona suministro de aire adicional en el volumen requerido, lo que aumenta la eficiencia del intercambio de aire.
La potencia del ventilador se selecciona según los cálculos de diseño del intercambio de aire requerido.
Sugerencia Al elegir una unidad adecuada, no es aconsejable desviarse de este valor en gran medida (con un margen), ya que el precio de un ventilador industrial depende directamente de su potencia. Además, esto supondría un gasto innecesario en su operación posterior.
Diseño del sistema de ventilación
Además de la creación de cualquier otra comunicación de ingeniería, el dispositivo de ventilación por extracción está precedido por cálculos y diseño.
Este proceso se realiza de acuerdo a las especificaciones técnicas y consiste en:
- Determinar la potencia de ventilación óptima para una habitación con un volumen y propósito específicos.
- Cálculo de longitudes y secciones de conductos de aire.
- Terminación de accesorios de conductos y dispositivos adicionales.
- Cálculo y selección de equipos.
- La elección de los consumibles.
Determinación del intercambio de aire.
La instrucción técnica principal para el diseño de la ventilación es un SNiP 41-01-2003, que regula la tasa normativa de intercambio de aire para varias habitaciones, dependiendo de su propósito funcional. Además, este documento proporciona las siguientes normas de consumo de aire por hora por una persona, según la ocupación:
Nota Debido a las normas y regulaciones que existen para los sistemas de intercambio de aire, se recomienda instalar ventilación por extracción con la ayuda de trabajadores especializados.
- Para locales de producción:
- Con ventilación natural - 30m3.
- Sin ventilación natural - 60m3.
Multiplicidad estándar de intercambio de aire: un valor sin una unidad de medida, que indica el número de veces que se reemplaza completamente el aire en una habitación en particular dentro de una hora:
- Para locales residenciales, el tipo de cambio de aire es 1, pero no menos de 30 m3 / h por persona.
- Para baños y cocinas: el tipo de cambio de aire es de 1.5, pero no menos de 60 m3 / h por persona.
Conociendo estos valores y parámetros de la sala, es posible calcular la capacidad de diseño de la ventilación de dos maneras:
- El primero con el uso de la tasa de intercambio de aire de acuerdo con la fórmula L = n * V, donde:
- L es la potencia de ventilación calculada.
- n - frecuencia normativa del intercambio de aire.
- V es el volumen de la habitación, igual al producto de su área y altura.
Como regla general, la potencia nominal requerida del sistema de ventilación cae dentro del rango:
- 100-500 m3 / h para apartamentos.
- 1000-2500 m3 // h para casas particulares.
- 1000-15000 m3 / h para locales administrativos, de almacén e industriales.
La composición del sistema de ventilación.
Una vez que haya recibido la capacidad de diseño de ventilación, puede comenzar a trazar el diseño de sus elementos principales.

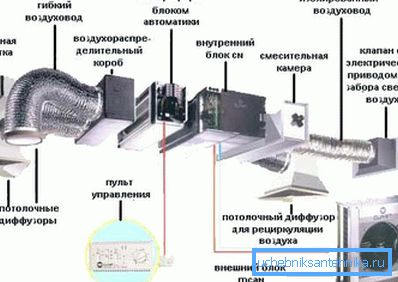

La composición de un sistema de ventilación típico incluye:

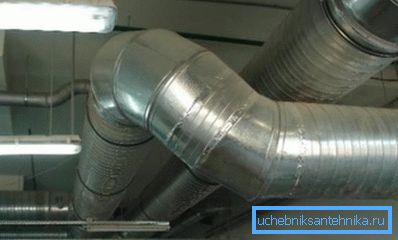

- Manguera de ventilación de escape: conducto de aire redondo, o una caja con una sección transversal rectangular, para la distribución de aire en todas las habitaciones. Su longitud, configuración y área de sección transversal dependen del diseño de las instalaciones, así como de las características de diseño de un sistema en particular y su propósito.
- La rejilla de admisión de aire se monta directamente en la entrada del conducto de ventilación.
- Ventilador para intercambio de aire suficiente garantizado.
- Filtro para la purificación del aire a partir de impurezas mecánicas y químicas. Los filtros se utilizan tanto en la producción peligrosa (en garajes, servicios de automóviles, etc.) como en la vida cotidiana. Hay dos tipos de filtros:
- Reemplazable para un solo uso.
- Despejado Se pueden desmontar, limpiar y volver a colocar.
Le recordamos que el diseño e instalación del sistema de ventilación es mejor proporcionarlo en manos de profesionales.
Conclusión
Ahora usted sabe la diferencia entre la ventilación por extracción natural y la creada artificialmente, equipada en habitaciones con alta humedad. En este caso, es mejor construir este sistema antes del final de la reparación, para que sea más fácil ocultar la ramificación antiestética del conducto.
En el video presentado en este artículo encontrará información adicional sobre este tema.
