Prueba de ventilación: valores de prueba y requisitos

¿Cuál es la prueba del sistema de ventilación? ¿Qué parámetros se evalúan? ¿Existen documentos reglamentarios que regulen la disposición de los sistemas de ventilación y el procedimiento para su verificación?

Tratemos de responder estas preguntas.

Lista de documentos

A partir de una lista bastante extensa de documentos relacionados con la ventilación, tenemos que examinar dos principales.

• En SNiP 3.05.01-85 se establecen los requisitos generales para la ventilación del dispositivo.
• En GOST 12.3.018-79 se describe la tecnología, que son pruebas aerodinámicas de los sistemas de ventilación.

Importante: el acto de pruebas exhaustivas de los sistemas de ventilación se realiza sobre la base de las mediciones del rendimiento real del sistema y la inspección visual con la verificación de los parámetros del equipo de ventilación con los indicados.

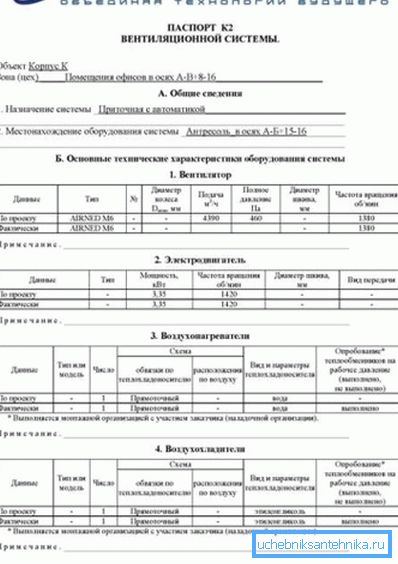

De acuerdo con los resultados de la prueba, el propietario recibe un pasaporte de ventilación.

¿Por qué es necesario?

• Un pasaporte es un documento que registra oficialmente el equipo adquirido por usted, incluso si en el momento de la compra no tenía certificados de conformidad con las normas rusas.
• Además, el documento servirá como un argumento de peso en cualquier disputa con los supervisores. En caso de incendio, humo y otros problemas, el propietario siempre podrá demostrar que no fue causado por la inconsistencia de la estructura y el rendimiento del sistema de ventilación con los estándares actuales.

Pasemos a los requisitos de los documentos reglamentarios.

Requerimientos

SNIP 3.05.01-85

Los conductos de aire, en los que es posible la caída del rocío, se colocan con una inclinación constante al drenaje de 1 a 1,5 cm por metro de longitud. Las costuras longitudinales de dichas cajas están ubicadas solo en su parte superior (lea también el artículo "Examen de ventilación" para la detección oportuna de problemas y contaminación).

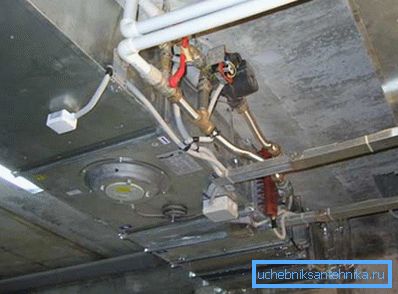

Las juntas entre las bridas pueden extenderse fuera de la brida solamente.

El material de la junta también está regulado.

1. A temperaturas del aire de hasta 70 ° C, puede utilizar goma espuma, goma espuma, sellos de goma gruesa o arnés de polímero de mastique.
2. A temperaturas superiores a 70 ° C se utilizan asbestos, cartones o asbestos.

Matiz: para la producción, cuya tecnología implica la contaminación del aire por los vapores ácidos, solo se utiliza caucho resistente al ácido.

Para el sellado de juntas de zócalo, se pueden usar gerlen (cinta de sellado hecha de material similar al caucho), masillas de sellado y mangas termocontraíbles.

Todos los tornillos deben apretarse en la brida. Las tuercas deben estar en un lado de la brida; Con su disposición horizontal, las tuercas suelen ubicarse en la parte inferior. La instrucción está relacionada con la seguridad banal: un perno es más pesado que una tuerca y, si se cae desde una gran altura, puede causar lesiones más graves.

La prueba de los sistemas de ventilación, entre otras cosas, implica una revisión visual del paso de los conductos. ¿Qué debería ser?

Matiz: cuando la altura del techo en el edificio es de hasta 4 metros, se recomienda fijar los ejes de ventilación vertical en el techo.

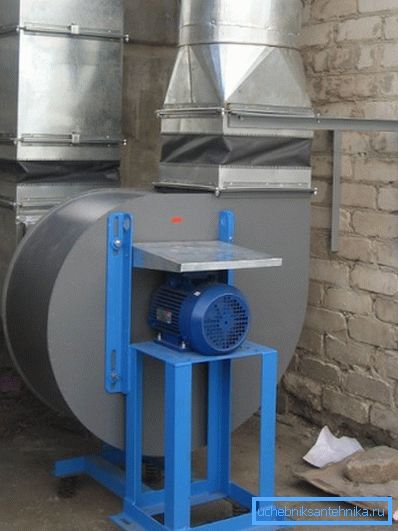

Los conductos de aire están conectados a los ventiladores con inserciones flexibles que evitan la transmisión de vibraciones.

Los ventiladores radiales deben instalarse en bases antivibraciones en los anclajes. Los aisladores de vibración en sí mismos, cuando se instalan en el piso o la base, no requieren sujeción, pero es necesario sujetarlos a las estructuras metálicas.

Los ejes de los ventiladores y motores eléctricos deben ser estrictamente coaxiales o paralelos (según el método de transmisión del par).

Todos los elementos potencialmente peligrosos del sistema de ventilación (acoplamientos, correas, boquillas de succión abiertas) están cubiertos con cubiertas y redes protectoras.

GOST 12.3.018-79

¿Cómo, según el documento, se realizan pruebas aerodinámicas de los sistemas de ventilación?

Puntos de medida

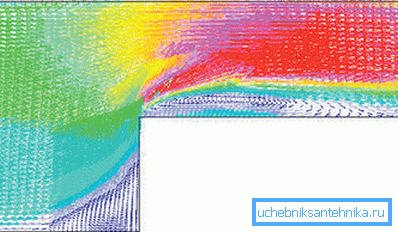

• Para medir la presión y el caudal, se seleccionan secciones que están ubicadas a una distancia menor a 6 diámetros hidráulicos después del punto de perturbación del flujo (giro, válvula, rejilla, etc.) y no más cerca de 2 diámetros hidráulicos. El costo del incumplimiento de esta regla es una distorsión grave de los resultados de la medición debido a la turbulencia.

Referencia: para un conducto redondo de diámetro hidráulico igual al diámetro interior. Para una rectangular, se calcula como 2AB / (A + B), donde A y B son lados de la sección interna del conducto.

• Es permisible colocar el punto de medición (sección de medición) en el punto de un estrechamiento o ensanchamiento repentino del canal. Además, su área se toma igual al área de sección transversal más pequeña en la constricción.

Hardware

¿Qué equipo se usa para pruebas individuales de ventilación y sistemas de aire acondicionado?

1. Se utiliza un receptor de presión combinada para medir la presión dinámica en una corriente a una velocidad superior a 5 m / sy la presión estática en una corriente constante.
2. Se necesita un receptor de presión total, como su nombre lo indica, para medir la presión total en flujos rápidos (más de 5 m / s).

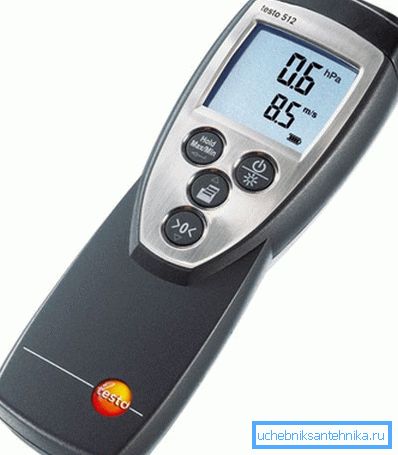

3. El medidor de presión diferencial y el medidor de presión se utilizan para medir la caída de presión.

1. Anemómetro (termoanemómetro): para medir la velocidad del flujo de aire lento (hasta 5 m / s).
2. Barómetro - para medir la presión del ambiente. Esto es necesario para evaluar el flujo de aire cuando la ventilación está funcionando.
3. Termómetro de mercurio o termopar: para medir la temperatura del aire.
4. Psicrómetro - para medir el nivel de humedad.

Matiz: en las mediciones realizadas en corrientes de polvo, el diseño de los dispositivos debe prever su limpieza simple, con sus propias manos, con un cepillo o con una corriente de aire comprimido del compresor.

Orden de prueba

Las pruebas se realizan no antes de 15 minutos después del inicio de la ventilación; Durante este tiempo, todos los parámetros básicos de presión, velocidad, temperatura y humedad se estabilizan.

¿Qué se mide exactamente?

1. La presión del aire en la habitación.
2. La temperatura en el conducto.
3. La temperatura en la habitación.
4. Presión de flujo dinámico.

1. Presión estática en el mismo punto de flujo.
2. Presión total en el mismo punto.
3. El tiempo que el anemómetro está en el plano de la sección transversal medida del flujo y el cambio en sus lecturas.

Seguridad

Solo hay un requisito relacionado con la seguridad: el proceso de medición no debe conducir a la formación de concentraciones peligrosas o de gases explosivos.

Documentando

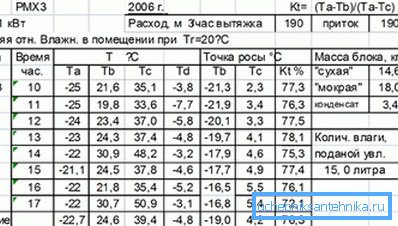

Sobre la base de las mediciones y su procesamiento, se compila un protocolo de pruebas aerodinámicas de ventilación, donde se introducen todos los parámetros tomados. Además de registrar las mediciones, el acto de las pruebas individuales del equipo de ventilación incluye los resultados de la inspección visual y la verificación de las características reales del equipo con lo indicado.

Para estar sujeto a activación:

• Para fan - Tipo, diámetro del impulsor, caudal y presión de flujo total, revoluciones y diámetro de la polea.
• Para motor electrico - Tipo, potencia, velocidad, método de transmisión del par y diámetro de la polea.
• Para aires acondicionados y calefactores. - Tipo, esquema de circulación del refrigerante, su tipo y resultados de prueba por presión de trabajo.
• Para filtros - Rendimiento, porcentaje de captura y caída de presión.
• Para humidificadores - Tipo, flujo de aire, presión antes del pulverizador, revoluciones y diámetro de la rueda del pulverizador y la potencia del motor.

El acto de probar el sistema de ventilación, mientras cumple con todos los requisitos técnicos y desvía las características reales del proyecto en no más de un + 10%, sirve como base para emitir un pasaporte de ventilación.

Conclusión

Esperamos poder responder a las preguntas que se han acumulado en el lector en el área de requisitos reglamentarios y procedimientos de prueba (consulte también el artículo Automatización de la ventilación: funciones, características, capacidades).
