Proyecto de ventilación: etapas de desarrollo.

¿Cómo hacer un proyecto típico de ventilación para varios locales? ¿Cuáles son las normas de intercambio de aire para proceder? ¿Cómo se calcula la sección del conducto?

Intentemos responder estas y otras preguntas.

Por que lo necesitas

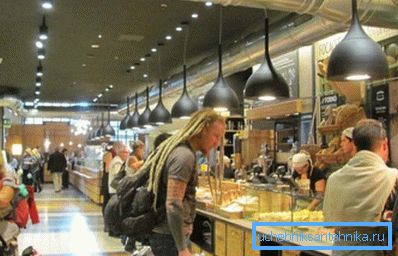

Pero, de hecho, ¿por qué tratar de hacer un proyecto con sus propias manos cuando una masa de especialistas está lista para ofrecer el servicio correspondiente? El motivo principal y más obvio es la economía. El costo aproximado del proyecto de ventilación para una pequeña cafetería con un área de hasta 100 metros cuadrados es de aproximadamente 15,000 rublos, lo que parece bastante inmodesto en el contexto de la escasez perpetua de fondos en la etapa de promoción comercial.

Además: el autodiseño del sistema de ventilación requiere menos tiempo. La organización del perfil puede gastar en la preparación de un borrador de trabajo de hasta un mes. Mientras tanto, como saben, el tiempo es dinero: a menudo no pasan más de un par de semanas entre el inicio del trabajo y la recepción del primer visitante.

Etapas del camino grande

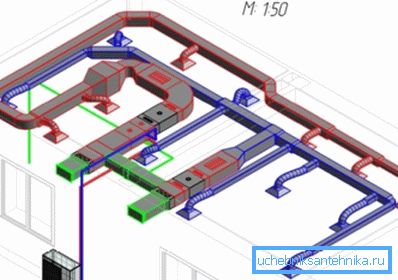

Es fácil recoger accesorios con el surtido de tiendas locales. También es fácil dibujar un bosquejo con una indicación del tamaño de cualquiera que no haya saltado las lecciones de dibujo en la escuela.

Las tareas principales se reducen a cálculos.

¿Qué pensamos?

1. Productividad por aire.
2. Sección de conductos de aire.
3. Capacidad de los distribuidores de aire para la ventilación de entrada.

Tenga en cuenta: la ventilación con un solo conducto de escape será una solución aceptable para un apartamento o una casa privada de un área pequeña. En lugares públicos se necesita aire fresco.

1. La necesidad de la presión generada por los ventiladores.
2. La necesidad de calefacción por calor y aire acondicionado.

En este orden, y seguir adelante.

Rendimiento

Se evalúa de dos maneras:

1. Según la capacidad cúbica de la sala y la multiplicidad de intercambio de aire, que depende de su pertenencia a uno u otro tipo funcional.
2. Por el número de visitantes.

Para una institución pública, tenemos que hacer ambos cálculos y luego elegir el mayor de los valores.

Cálculo de la frecuencia de intercambio de aire.

La fórmula de cálculo es L = n * V, donde n es la tasa de intercambio de aire y V es su volumen total en metros cúbicos. El volumen, como se sabe, se calcula como el producto del área y la altura.

¿Cuál es el parámetro n? Depende del tipo de habitación.

Nota: en algunos casos, el SNiP actual no indica la multiplicidad, sino la necesidad directa de intercambio de aire para una habitación, equipo sanitario, estufa, etc.

Entonces, para la notoria área de café de 100 m2 con una altura de techo de 3.5 metros con dos estufas de gas y un inodoro para dos inodoros, la necesidad aproximada de intercambio de aire será de 2x100x3.5 + (100 * 2) + (50 * 2) = 1000 m3 / una hora

Cálculo por número de visitantes.

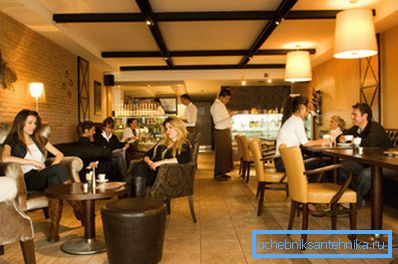

Aquí, la instrucción de cálculo se reduce a multiplicar el número máximo de visitantes y la necesidad del aire de una persona (se supone que es 60 m3 / hora para el despertar y 30 m3 / hora para el durmiente). Entonces, con una ocupación máxima de un café de 20 personas (personal y visitantes) vale la pena comenzar desde 20 * 60 = 1200 m3 / hora. Dado que este valor es mayor, vale la pena repelerlo en el futuro.

Seccion

Se calcula como S = L * 2,778 / V, donde:

• S es el área de la sección transversal del conducto.
• L - flujo de aire.
• V - caudal de aire.
• 2,778 - el coeficiente de coordinación de valores, permitiendo obtener el resultado en centímetros cuadrados.

Está claro que al aumentar la velocidad de flujo se reducirá la sección transversal, mientras se mantiene el rendimiento. Sin embargo, el precio excesivo es el aumento del ruido; es por eso que generalmente se limita a valores de 3-4 m / s.

Para nuestro caso, a un caudal de 4 m / s, la sección mínima del conducto será 1200 * 2.7878 / 4 = 833 cm2. El uso simple de la fórmula del área circular nos da un diámetro de 33 centímetros (redondeado al tamaño real de la tubería - 350 mm).

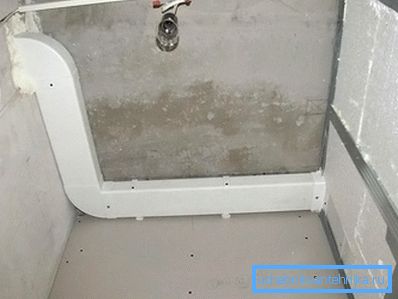

Nota: en la práctica, los conductos de aire rectangulares se usan más a menudo para juntas ocultas. Su sección transversal es igual al producto de los lados: por ejemplo, el tamaño de 250x355 mm es adecuado para nuestro caso.

Distribuidores de aire

No hay fórmulas universales aquí: los productos se seleccionan del catálogo de acuerdo con las condiciones de contorno.

Que exactamente

• Tallas
• Flujo de aire regular.
• Largo alcance a un caudal de 0,5 m / s (una mayor velocidad se percibe como un calado y provoca incomodidad para los visitantes).
• Nivel de ruido. Para instalaciones residenciales, el nivel máximo de ruido permisible de la ventilación se supone generalmente de 25 dB, para lugares públicos - 35 dB.

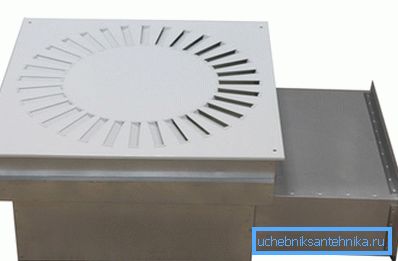

Consejo: debe haber una cámara de presión estática o un adaptador frente a la rejilla del distribuidor de aire, lo que hace que el flujo gire en ángulo recto. De lo contrario, el aire se distribuirá de manera desigual en toda su área, lo que provocará un aumento del ruido o una caída en el rendimiento.

Presión

La dependencia de la presión requerida en el área de la sala ventilada es lineal: con el aumento en el área, la longitud de los conductos de aire aumenta.

La mala noticia para el diseñador es que el cálculo exacto de la resistencia de ventilación es muy complicado, ya que depende del peso de las variables:

• El diámetro de la tubería.
• El número de conexiones y giros.
• La presencia de filtros y calentadores.

La buena noticia es que la presión excesiva del ventilador con un rendimiento fijo solo llevará a un ligero aumento en el consumo de energía.

Es por eso que usualmente se usa una estimación simplificada de este parámetro:

• Para habitaciones con un área de 50-150 m2, 75-100 Pa se consideran la norma.
• Con un área de 150-350 m2, vale la pena enfocarse en 100-150 Pa.

Poder termico

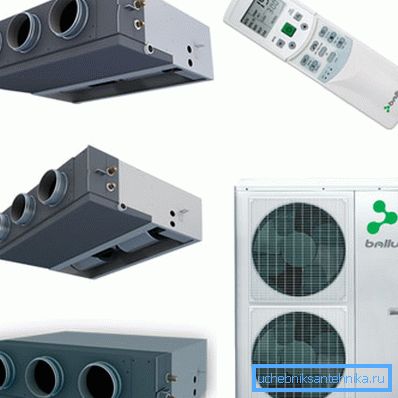

A menudo, un borrador de trabajo sobre ventilación implica calcular la potencia de los sistemas de calefacción y aire acondicionado.

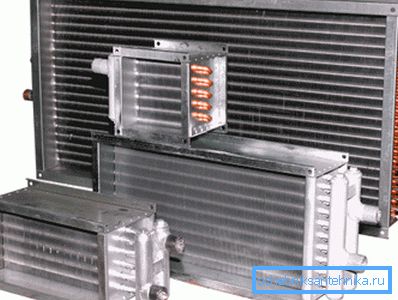

Dado que la capacidad de calor del aire cambia de manera bastante insignificante con los cambios de temperatura, la necesidad de salida de calor del calentador o del aire acondicionado por conductos se determina solo por la capacidad de ventilación y la temperatura delta entre el aire fresco y la calle.

La potencia térmica se calcula mediante la fórmula P = Dt * L * 0.336, donde:

1. P es la potencia térmica en vatios.
2. Dt es la diferencia de temperatura entre la calle y la entrada en grados.

Consejo: la norma de la temperatura del aire de suministro para el invierno es de + 18C.

1. L - Flujo de aire en m3 / hora.
2. 0.336 es la capacidad de calor del aire en W * h / m3 * s.

Por lo tanto, a una temperatura exterior de -15 ° C y una entrada de 1200 m3 / hora, la necesidad de calor del calentador será de 33 * 1200 * 0,336 = 13305 W.

Conclusión

Esperamos que la información proporcionada al lector sea útil. En el video de este artículo se ofrecerá información adicional sobre cómo se redacta el proyecto para la sala. ¡Éxitos!
