¿por qué necesitamos ventilación forzada: el principio del

07-01-2018
Ventilación

No se puede decir que en la mayoría de los casos, pero, sin embargo, con frecuencia la ventilación forzada en una casa o apartamento privado es una necesidad extrema que surge bajo ciertas condiciones. Muy a menudo (casi siempre) tal necesidad surge cuando la ventilación natural es insuficiente, o en su ausencia (aparte de las ventanas y las salidas de aire).

Averigüemos qué es y cómo montar el sistema, y ​​el video de este artículo nos ayudará.

Esquema de ventilación del baño.

Dispositivo e instalación de campanas.

Tubos y conductos

Nota La ventilación forzada es un sistema de escape capaz de aspirar aire de una habitación y transportarlo al exterior. En aquellos casos en que el aire se limpia químicamente, esto no tiene nada que ver con la campana.

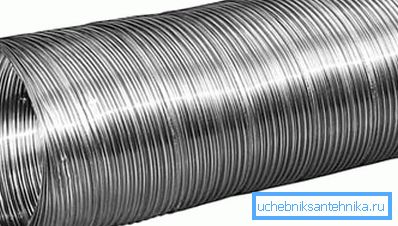

Tubo de metal corrugado

Es muy conveniente usar tuberías de metal corrugado para la ventilación forzada de una casa o apartamento privado. Siempre se puede girar en cualquier dirección y, gracias a una superficie corrugada, se puede hacer más grande o más pequeño.

Pero tales materiales de construcción no se usan como canales; se usan para delinear, por ejemplo, en una cocina corrugada se puede conectar una campana extractora con una ventana de este canal ubicado en la pared o, en casos raros, en el techo. El diámetro de la tubería utilizada para fines domésticos, por regla general, es de 100 mm.

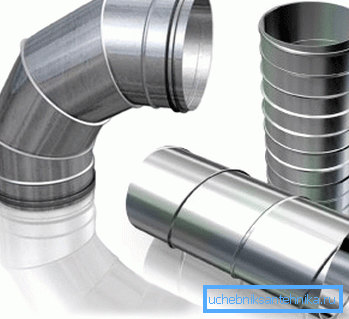

Conductos de aire

Pero no es en absoluto necesario usar tubos corrugados, ya que los tubos de aire tubulares cortos de junta son muy adecuados para esto, es decir, dicha transición se ensambla a partir de fragmentos rectos y angulares. Y de nuevo, este material no se utiliza como canales, sino que sirve como un paso a través del área entre el extractor y la ventana de ventilación.

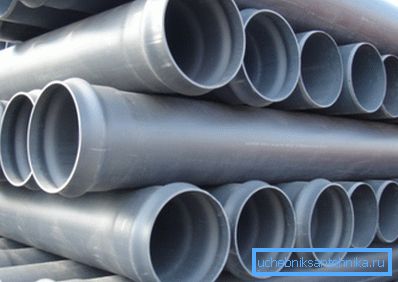

El PVC es un material conveniente en todos los aspectos.

Si en los edificios de varios pisos los ductos de escape son provistos por el proyecto y están ubicados en las paredes y el ático, en el sector privado a menudo todo el sistema tiene que ser instalado desde cero. Es decir, no solo capuchas, sino también canales de mensajes.

Ninguna instrucción sobre este tema da ninguna indicación, por lo que debe confiar en la práctica, lo que sugiere que una tubería de alcantarillado de 100 mm de diámetro hecha de PVC es la más adecuada para los canales. Además, el uso de accesorios de plástico para tuberías, reducciones de caucho y silicona es muy fácil de combinar metal y PVC.

Ventiladores

Nota Todos los ventiladores se pueden dividir según el tipo de acoplamiento del impulsor, más precisamente, de acuerdo con su método de bombeo de aire. Así, tales unidades pueden ser de canal, radial (espiral) y axial. En condiciones de vida se utilizan con mayor frecuencia los dispositivos del tipo axial.

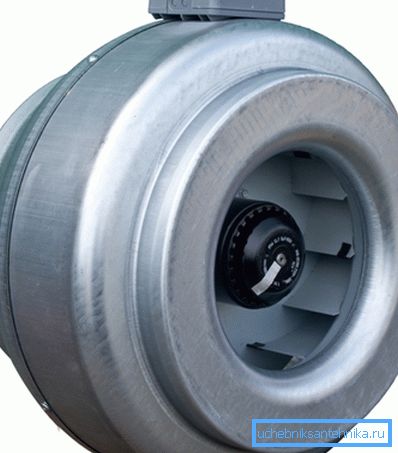

Canal Vesa Canal-VENT

Los motores de escape del tipo Channel-VENT pueden funcionar a una temperatura que pasa desde -30 ° C a +50 ° C; esta es una posible diferencia de temperatura entre la calle y la habitación. Pero tales unidades están diseñadas exclusivamente para polvo, y luego, si su contenido no supera los 0,1 g / m3.

En los casos en que el aire de la habitación esté contaminado por sustancias fibrosas, pegajosas o explosivas, no se recomienda el uso de Channel-VENT, ya que dichas sustancias pueden dañar el motor.

Modificación Capacidad de bombeo (m3/ hora) Velocidad del motor (rpm) Potencia del motor (W) Consumo (A) Masa (kg)
100A 300 2500 75 0.31 2.8
125A 400 2400 90 0.35 2.9
150B 500 2500 85 0.38 2.8
160A 450 2500 85 0.38 2.9
200A 850 2600 80 0.34 4.9
200B 1000 2700 105 0.48 5.2
250A 950 2650 125 0.58 5.4
250B 1200 2750 150 0.63 4.6
315A 1400 2750 170 0.73 5.5
315B 1700 2700 225 1.08 5.5

Tabla de parámetros Vesa Channel-VENT

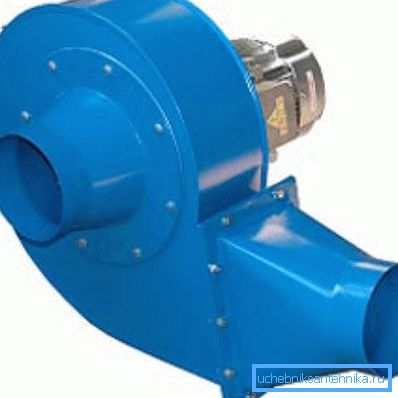

TROMMELBERG MSF-2

TROMMELBERG MSF-2 se puede usar para extraer gases de escape, ya que la serie MSF está especialmente diseñada para salas donde los generadores de diesel y carburador, los automóviles pueden funcionar y también se realiza la soldadura.

El modelo que se muestra en la foto de arriba tiene una potencia de 1.5 kW, con una capacidad de 2550m3/ hora y consumo actual 4,1A. El impulsor de un motor trifásico gira a una velocidad de 2800 rpm, en la entrada la boquilla tiene una sección transversal de 145,145 mm, las dimensiones generales de 540x560x755 mm de nivel de ruido de 75 dB.

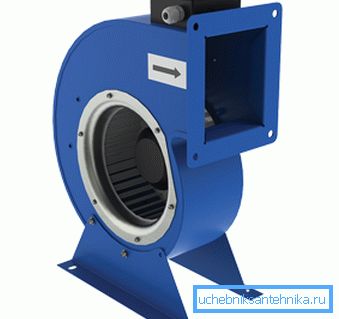

VENTAS VTSU

Los ventiladores espirales (radiales) del tipo VENTS VTsU funcionan para el flujo de aire en una habitación con un propósito diferente; en la mayoría de los casos se trata de talleres y dispositivos de producción (forjas forjadas, cámaras de combustión) y edificios públicos.

Se pueden montar unidades de este tipo, tanto en interiores como en exteriores (la caja está hecha de acero polimerizado). Para poner en acción el mecanismo, se utilizan motores monofásicos bipolares y bipolares con un rotor externo (el rotor externo está hecho de acero galvanizado).

Extractor de aire axial AXCBF-18

Este modelo AXCBF-18 es un diseño de escape súper poderoso para aire caliente con una capacidad de hasta 20,275 m3/ hora, puede tener motor eléctrico tanto monofásico como trifásico. Dicha capacidad es necesaria principalmente para talleres de producción y edificios públicos. En la vida cotidiana de los apartamentos y el sector privado, AXCBF-18 no se utiliza.

SISTEMA

Los ventiladores axiales para el tipo de escape SISTEMAIR se utilizan para fines domésticos, como inodoros, baños, almacenes y otras dependencias, así como para espacios públicos pequeños como salas de reuniones pequeñas, oficinas, aulas y similares.

El rendimiento de SISTEMAIR es de 231m.3/ hora y si tomamos en cuenta que su precio es lo suficientemente democrático, entonces una unidad de este tipo puede pagar a cada inquilino o propietario.

Nota Para reemplazar el aire en la habitación es necesario, como sistema de escape y admisión. Es decir, el vacío de los motores de aire con cuchillas no crea, por lo tanto, para garantizar el flujo de salida normal de aire, necesita su entrada.

Los matices de la edición.

Instalación de campanas en el techo.
  • Los ventiladores axiales para las campanas en baños y aseos se hacen por encima de la cabeza., es decir, el motor en sí se esconde en la escotilla de ventilación, y la parrilla descansa en un plano a lo largo de su perímetro, bloqueando la abertura.
  • La fijación se puede hacer con la ayuda de tornillos (luego se proporcionan orificios de montaje en la rejilla), o con la ayuda de un resorte en expansión (antenas). Pero con el segundo método de instalación entre la superficie de trabajo y la rejilla plástica, es mejor bombear sellador de silicona para un ajuste perfecto.
  • No olvide que los conductos de ventilación son siempre pasajes para diversos insectos y parásitos.. Por lo tanto, una parte delantera holgada de la capucha puede convertirse en una puerta para ellos debido a posibles grietas.
  • Durante la instalación, también debe tener cuidado de no dañar o doblar la mosquitera, que debe ser suministrada desde el interior..

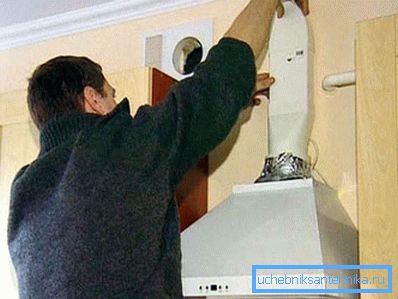

    Instalación de campana de cocina de bricolaje.

  • La campana de la cocina se monta de una forma ligeramente diferente, ya que la unidad con el ventilador se instala sobre la estufa, pero un tubo de metal corrugado o un conducto de aire lo conecta al conducto de ventilación..
  • En el cuerpo de la unidad hay un tubo para sujetar el tubo, pero en el techo o la pared, para acoplar con el conducto de ventilación, es necesario instalar un adaptador, que está flanqueado al plano, y la tubería gira en el lado interno.
  • Algunos auriculares con bisagras de cocina ofrecen un armario especial donde puede ocultar el gabinete junto con la chimenea., dejando solo el plano horizontal inferior abierto para la entrada de aire.

Conclusión

Por lo tanto, la ventilación forzada en un apartamento o casa privada usualmente ocurre con un ventilador axial de diferente potencia. En el baño y el inodoro, a menudo se conecta en paralelo con la iluminación, es decir, cuando se enciende el interruptor, el circuito al mismo tiempo cierra la iluminación y el ventilador.
