Mantenimiento preventivo de sistemas de ventilación.

De acuerdo con el hecho de que existe un manual de instrucciones para el funcionamiento de los sistemas de ventilación, sobre cuya base, las unidades y los conductos requieren reparaciones y mantenimiento preventivos, existen ciertos plazos para la realización de ciertos tipos de trabajo.

También debe tener en cuenta el tipo de ventilación, que puede ser:

• escape
• aire fresco
• Aire forzado y escape.

Estas especies, a su vez, también se dividen por tipo, tales como:

• total
• local,
• natural
• Mecánica (con accionamiento eléctrico).

Le informaremos sobre los términos, métodos, tipos y tipos, y además hay un video para usted en este artículo.

Mucho de ventilación

Nota El tipo y el tipo de dispositivo de ventilación afectan directamente el grado de contaminación de los conductos de aire, así como si el mantenimiento de la parte mecánica es necesario (para extractos y soplado).

La opción de ventilación de suministro indica que el aire limpio (frío, caliente) solo ingresa a la habitación a través de la tubería, y su salida ocurre naturalmente a través de ventanas abiertas, puertas y varias fugas en los pilares de las mismas ventanas y puertas.

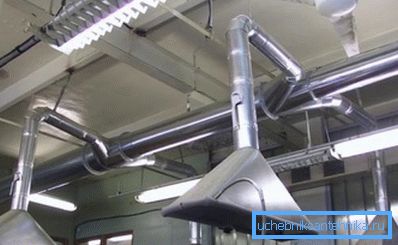

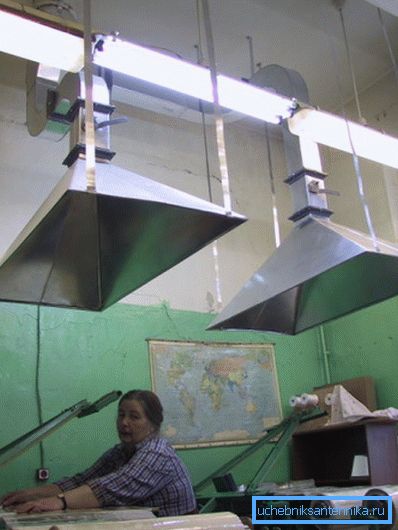

En tales casos, la sobrepresión no amenaza, esto puede ocurrir solo en salas especializadas muy cerradas, pero hay canales de desviación disponibles para esto. El flujo de aire puede llevarse a cabo de manera general a toda el área de una sala o taller, pero también puede dirigirse a un lugar específico, como en la foto de arriba, que es más económico en términos de consumo de energía.

En términos de apariencia, los sistemas de escape y soplado para uso local son muy similares entre sí: las mismas tuberías y los mismos paraguas, excepto que el movimiento del flujo de aire allí se produce en direcciones opuestas.

Los dispositivos de succión, sin embargo, así como un soplador, como norma, tienen una unidad eléctrica que fomenta la circulación del flujo de aire. El escape local se utiliza principalmente en las plantas de fabricación para recoger gases nocivos y olores desagradables.

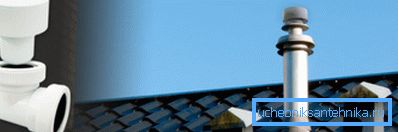

El suministro y la ventilación de escape pueden ser mecánicos (con accionamiento eléctrico) y naturales: la última opción es familiar para todos, ya que se utiliza en edificios residenciales de gran altura, oficinas, tiendas, instituciones médicas y empresas. El intercambio de aire natural a través del sistema de minas y canales también se puede diluir con extractores locales, por ejemplo, puede encontrarlos en baños de edificios residenciales.

Condiciones de prevención y tipos de trabajos realizados.

Que hacer cada año

1. Es necesario verificar los cojinetes del motor que giran las cuchillas (impulsor), que se encuentra en el intercambiador de calor de aire.
2. Comprobación del estado técnico del impulsor.
3. Prevención del drenaje por sifón.
4. Inspección de la bomba de agua situada en el intercambiador de calor.
5. Soportes de revisión para aislamiento de vibraciones.
6. Pruebas de toda la instrumentación.
7. Persianas de limpieza de parrillas.
8. Inspección de todo el cableado.
9. Auditar la tubería de vozduhoprovodyaschego para detectar fugas.
10. Tratamiento intercambiador de calor con detergentes químicos.
11. Con la ayuda de los mismos agentes químicos limpie la cavidad interna del conducto.
12. Comprobación de la estanqueidad y (si es necesario) sellado de las uniones de la tubería.

Qué hacer cada seis meses.

1. Revise los filtros de los sistemas de ventilación por contaminación.
2. Limpiar el drenaje del condensado por medios químicos.

Que hacer cada trimestre

1. Revise los sujetadores para determinar su resistencia y flexibilidad, así como su brocha.
2. Inspeccione los resortes montados en los motores-sopladores.
3. Examine el protector de la correa para determinar la posición correcta e intente tensarlos.
4. Retire la placa del impulsor y céntrela en el eje.
5. Puede ser necesario ajustar los ejes de los motores e impulsores.
6. Inspección del paralelismo y, si es necesario, ajuste de la posición del eje y del impulsor.
7. Prevención de boquillas para bombas de agua.
8. Compruebe la cadena del equipo (potencia, control) y apriete los conjuntos roscados si es necesario.
9. Prueba de la válvula de tres vías para el calentamiento y enfriamiento del aire.
10. Lubricación de todos los rodamientos.
11. Ajuste las correas de transmisión.
12. Depuración del cumplimiento de las poleas del ventilador de la polea de transmisión cuando sea necesario

Que hacer cada mes

1. Inspección visual de todo el equipo.
2. Cierres de revisión para mayor resistencia y flexibilidad, así como para su prevención.
3. Examine el protector de la correa para determinar la posición correcta e intente tensarlos.
4. Retire la placa del impulsor y céntrela en el eje.
5. Puede ser necesario ajustar los ejes de los motores e impulsores.
6. Pruebas de fase - Voltaje y desequilibrio de corriente.
7. Prevención de actuadores eléctricos de válvulas y válvulas de control.
8. Registro de indicaciones de instrumentación.
9. Limpieza y, si es necesario, sustitución de filtros de aire.
10. Comprobación del estado de los soportes antivibración.
11. Prevención de boquillas hidratantes, filtro de bomba, tanque de almacenamiento y cámaras de irrigación.
12. Control del intercambiador de calor, drenaje y limpieza si es necesario.
13. Inspección visual y, en su caso, sustitución de correas de transmisión.

Ventilación mecánica

Nota A continuación, veremos los principales tipos de ventilación mecánica, que, a diferencia de las instalaciones de intercambio de aire natural, necesitan sobre todo mantenimiento. La circulación de aire forzado se realiza con la ayuda de un impulsor girado por un motor eléctrico o con un eyector (el efecto final es casi el mismo, aunque el precio es diferente).

Entrada

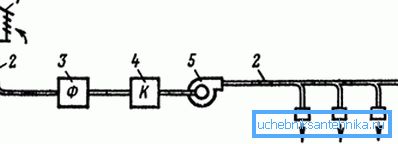

En la mayoría de los casos, el sistema de ventilación del dispositivo de admisión de aire, que también se denomina admisión de aire (1), se instala fuera del edificio (generalmente en el techo), pero al mismo tiempo busca un lugar donde esté el aire más limpio.

El aire se transporta a las instalaciones por el conducto de aire indicado en el diagrama con el número 2: están hechos de ladrillo, concreto, una mezcla de escoria y alabastro, así como de metal y plástico. La corriente de aire se limpia del polvo utilizando un filtro (3).

Para que en la temporada de invierno el aire fuertemente enfriado no entre en la habitación, se pasa a través de los calentadores (4), donde el agua caliente y el vapor se utilizan generalmente como portadores de calor, pero también se practica el uso de calentadores de aire eléctricos. El flujo de aire hace que el ventilador centrífugo se mueva (5).

El número 6 denota una boquilla con una entrada de aire a través de la cual el aire ingresa a la sala, que puede ser un flujo local o desplegado (ventilación local o general), que se regula mediante válvulas o válvulas de estrangulación ubicadas en el conducto de derivación en el receptor de aire.

Para los ventiladores, calefactores y filtros, como regla general, la cámara de trabajo está equipada: deben estar en la misma habitación, según lo exigen las reglas de operación de los sistemas de ventilación.

El aire transportado se suministra al espacio de trabajo en una zona de no más de dos metros de altura; esto corresponde al crecimiento humano, por lo tanto, le permite respirar aire limpio. En la salida, se instala un silenciador de unidades de ventilación para que la corriente de salida no irrite la audición con sonidos extraños.

Escape

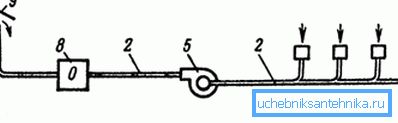

Para un dispositivo de escape, se necesitan boquillas con orificios de escape (en la figura están marcados con el número 7) a través de los cuales se extrae el aire de la habitación, los impulsores giran mediante un motor eléctrico (5) y los canales para el transporte de aire (2).

La figura 8 en el diagrama indica un dispositivo de filtrado para eliminar el flujo de gases y polvo, pero los filtros se instalan solo en esos casos si la concentración de contaminación en el aire emitido a la atmósfera supera las normas para un área determinada (área residencial, campo, montañas). Los propios dispositivos de descarga (9) deben instalarse a 1-1.5 m por encima de la cresta o la parte superior de la rampa.

Cuando se activa la ventilación por extracción, el aire limpio ingresa a la habitación a través de puertas, ventanas de ventilación o aberturas especialmente equipadas y mediante conexiones con fugas de la estructura (las mismas ventanas y puertas). En algunas situaciones, el sistema de dicho intercambio de aire puede ser un inconveniente importante en la disposición del objeto: puede haber corrientes de aire en la habitación, lo que, a su vez, afecta la salud humana.

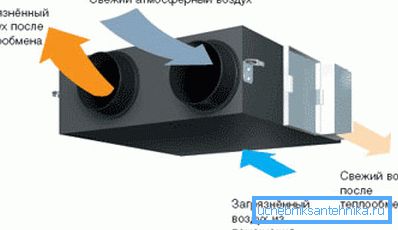

Suministro y escape

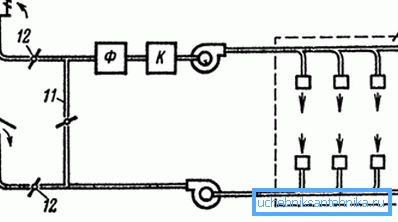

El más funcional puede denominarse ventilación de suministro y extracción, cuyo diagrama esquemático se ve en la imagen superior. Aquí se reúnen dos tipos de equipos que proporcionan una circulación de aire uniforme en la habitación, independientemente de la temperatura del aire exterior.

La ubicación de los paraguas / rendijas para soplado y escape se determina de acuerdo con las necesidades de producción de un taller o edificio público en particular.

Desde el exterior del edificio, es necesario determinar el lugar para la entrada de aire y el factor principal al elegirlo es la dirección del viento: se monta en el lado de barlovento de las boquillas para descargar con una distancia mínima de 8 m, así como lejos de fuentes de contaminación de terceros.

Si el equipo de suministro y escape está equipado con recirculación, el aire que es aspirado por el escape (10) de la habitación se devuelve total o parcialmente a la misma habitación a través del sistema de admisión.

El sistema de recirculación se proporciona conectando el aire de entrada y salida con un conducto especial marcado con 11 en la imagen. Pero el flujo secundario no fluye de manera arbitraria, se puede ajustar utilizando la válvula, que se indica con 12.

Nota El uso de ventilación por extracción con recirculación en varios edificios permite ahorrar en calefacción en invierno y en su acondicionamiento en verano.

Pero para el reciclaje, está permitido usar aire secundario no en cada caso, pero solo cuando no haya sustancias dañinas allí, en todo caso, no deben ser más de 4ta clase de peligro y no deben exceder una concentración de 0.3 qfdc. Además, el uso del sistema de reciclaje es inaceptable si hay olores desagradables en la habitación y, además, microbios y virus patógenos que no se pueden filtrar.

Ventiladores

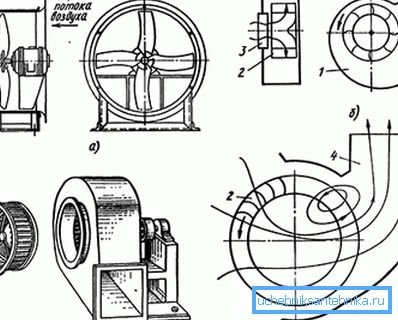

Nota Para el movimiento forzado de aire a través de los canales con una pérdida de presión de no más de 1500kgs / m² Se utilizan máquinas de inflado por aire o ventiladores.

El más simple es un ventilador axial, que es un impulsor ubicado directamente en el conducto: el aire que ingresa se mueve con aspas inclinadas a lo largo del eje del canal. En la esfera doméstica, se pueden ver en las campanas de cocina.

Para grandes volúmenes de aire, las estructuras axiales no se utilizan debido a la baja potencia; aquí ya puede encontrar sistemas más complejos con unidades rectificadoras. El perfil de aluminio para sistemas de ventilación de este tipo, utilizado para la instalación, facilita enormemente toda la estructura, lo que, a su vez, hace que la instalación de equipos sea más barata.

Conclusión

Si desea realizar el mantenimiento preventivo del sistema de ventilación con sus propias manos, en primer lugar, debe prestar atención a las recomendaciones de la empresa que participó en la instalación. También puede coordinar el trabajo de acuerdo con las instrucciones para el ventilador, emitidas por el fabricante.
