Instalación de ventilación para una caldera de gas en

Cualquier equipo de calefacción no puede funcionar sin un buen intercambio de aire. Especialmente importante es la ventilación de una caldera de gas en una casa privada. No hay trivialidades aquí, porque se trata de la vida y la salud de las personas. La instalación incorrecta puede llevar a la admisión de monóxido de carbono en un área residencial, que es mortal y no tiene color ni olor, con todas las consecuencias resultantes.

Unas palabras sobre los documentos.

Recoger permisos nunca fue una experiencia agradable. Pero, como es bien sabido, todas las normas y reglas se escriben sobre la base de errores reales, por lo que su incumplimiento puede llevar a grandes problemas, y la multa es lo más inocuo que puede suceder.

La instalación de equipos de gas en zonas residenciales está regulada por varios documentos. En primer lugar, es SNiP 42-01-2002. En cuanto a la ventilación de las salas de calderas y las salas de calderas en casas privadas, estos requisitos se establecen en el SNiP 11-35-76.

Consejo: Hay otro documento útil llamado Suministro de gas, basado en SNiP 2.04.08-87. En este momento, ya no es oficialmente válido, pero contiene mucha información útil, además, en base a esto, se desarrollaron los estándares existentes.

Aspectos destacados y requisitos de acuerdo

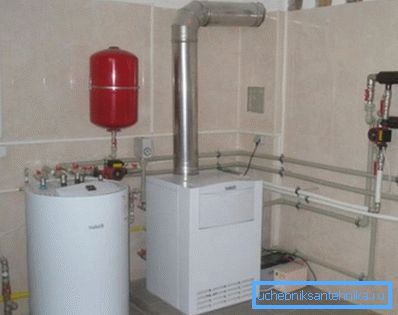

Antes de comprar la caldera y otros equipos de distribución de gas, es necesario determinar el lugar de su instalación. Quizás lo más importante aquí es la organización de un buen intercambio aéreo.

Requerimientos

En las habitaciones con equipos de distribución de gas, en los que no hay una supervisión profesional constante, según las normas, se adoptan las siguientes reglas para la instalación de ventilación.

• Para calderas aisladas ubicadas en edificios residenciales, el intercambio de aire completo durante 1 hora debe ocurrir al menos 3 veces.. Además, el punto importante es que estos datos se derivan sin tener en cuenta el flujo de aire al horno de caldera.
• De acuerdo con los requisitos, la altura del techo en la sala de calderas debe ser de 6 m.. Pero en la construcción de viviendas privadas es prácticamente irreal, por lo tanto, por cada metro de bajar el techo, el intercambio de aire en la habitación debería incrementarse en un 25%.
• Como norma, este número de ciclos de intercambio de aire en una habitación pequeña es muy difícil de proporcionar de forma natural, por lo tanto, en la mayoría de los casos, se debe instalar una entrada artificial.

Importante: estas recomendaciones son verdaderas para los sistemas de gas y de combustible sólido. Sólo hay una ligera diferencia en la instalación.

Cálculo de parámetros del sistema.

Los cálculos realizados de manera competente son la clave para un funcionamiento prolongado y seguro del equipo. Los proyectos profesionales son bastante complejos, incluyen la contabilidad de todos los parámetros. Pero para la construcción de viviendas privadas a menudo resulta superflua, todo se reduce a un par de fórmulas con las que puede calcular los datos básicos con sus propias manos.

Para saber qué diámetro del conducto necesita para garantizar un intercambio de aire natural, necesita tener los siguientes datos.

1. En primer lugar, es el volumen de la habitación, que se mide en metros cúbicos.
2. También es necesario considerar la velocidad con la que se moverá el aire en la tubería; para la ventilación natural, este parámetro es de 1 m / s.
3. Y el último componente es la misma tasa de aumento en el número de ciclos de intercambio de aire, dependiendo de cuánto más baja sea la altura del techo en comparación con la referencia de 6 m.

A continuación, para mayor claridad, consideremos el cálculo del conducto en un ejemplo específico.

• Supongamos que una habitación tiene un ancho de 4, una longitud de 3 m, y la altura de los techos es de 2,7 m. Multiplica los datos y obtén el volumen de 32,4 m.
• En cuanto al factor de tasa de cambio de aire, lo calcularemos de la siguiente manera: (6m - 2.7m) x 0.25 (porcentaje de disminución) + 3 (número de ciclos para 6m) = 3.8.
• ¿Ahora podemos calcular la cantidad de aire que debe salir de esta sala con ventilación natural en 1 hora: 32,4 m? x 3.8 = 123m?
• Con estos datos, calculamos la sección del conducto para el intercambio de aire natural. Para hacer esto, divida 123m?, En 3600 (el número de segundos en 1 hora). Obtenemos que la ventilación de una habitación con una caldera de gas debe realizarse a través de un conducto de 0,034 m.

Como puedes ver, la instrucción es bastante simple. A menudo, las tuberías de ventilación para calderas de gas se redondean, ya que su precio es significativamente más bajo. Los expertos recomiendan tuberías de alcantarillado de PVC. Para el ejemplo anterior, esta será una sección transversal de 204 mm.

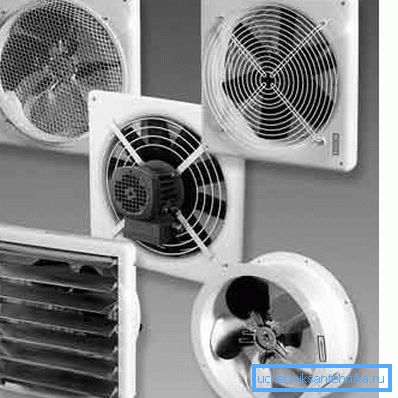

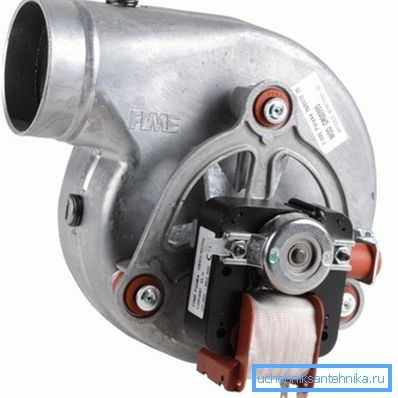

A menudo es inconveniente e impráctico montar conductos de aire de secciones grandes. En tales casos, se montan canales estándar con una sección transversal de 100-150 mm y se les instala presión forzada. La forma más fácil es montar los ventiladores de admisión y escape con la misma potencia. Dependiendo del volumen de potencia del equipo seleccionado.

Importante: el cálculo se realizó para un ducto, pero en la sala hay 2, entrada y salida. Ambos canales deben ser del mismo diámetro, en este caso 204 mm.

Recomendaciones de instalación

Depende del propietario decidir la ventilación forzada o natural, según las características de su equipo y los parámetros de una habitación en particular. Mostramos cómo realizar los cálculos más simples, luego puede proceder a la instalación del sistema en sí. También hay limitaciones y reglas.

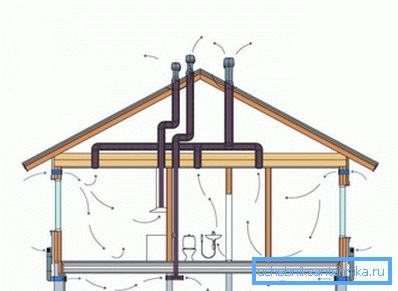

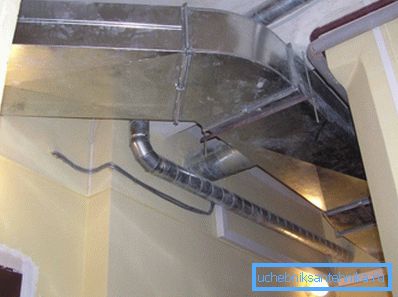

Como usted sabe, los conductos de aire se pueden colocar horizontal o verticalmente. En cuanto a la instalación horizontal, solo es válido para sistemas con inyección forzada. Además, deben ser rectos, sin giros ni vueltas. La longitud de la línea depende de los parámetros y la potencia del equipo.

Los conductos verticales se pueden utilizar para ventilación tanto artificial como natural. La longitud mínima de un canal vertical recto debe ser de al menos 3 m. De lo contrario, puede haber interrupciones con una carga natural.

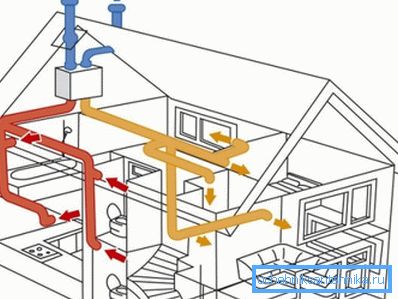

Los expertos recomiendan instalar un sistema combinado, en caso de fallo de la ventilación forzada, puede reducir la carga en el equipo. Como resultado, el sistema podrá trabajar con el intercambio de aire natural.

Independientemente del sistema que prefiera, el volumen de aire extraído de la habitación debe ser igual al flujo de entrada. No debe confiar solo en el ventilador de suministro, también debe instalar una inyección artificial en el capó.

La ubicación del flujo de entrada y de escape se determina según la ubicación de la caldera. Pero el flujo de entrada siempre se realiza directamente cerca de la caldera o detrás de la unidad.

El capó debe colocarse en la parte superior de la habitación, preferiblemente lo más cerca posible del techo o directamente en el techo. Al mismo tiempo, la distancia entre la entrada y los conductos de escape debe ser lo más larga posible. Idealmente, diametralmente opuestos.

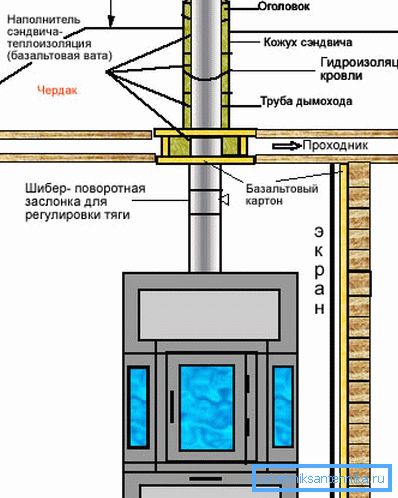

Para unidades poderosas instaladas en cabañas con una plaza grande y varios pisos, su salida de ventilación debe equiparse por separado. Como regla general, tiene una descarga forzada, se monta en la pared exterior del edificio y va por encima de la cresta del techo.

En el video de este artículo puede ver los detalles de la instalación.

Conclusión

Aunque la instalación del sistema de ventilación en una casa privada no es particularmente difícil y se puede hacer a mano, el cálculo debe tomarse en serio. Si no confía en sus habilidades, debe confiar esto a los profesionales.
