Instalación de ventilación: cómo equipar el sistema de

06-06-2018
Ventilación

En la construcción de un edificio residencial privado, además de las redes de agua corriente, alcantarillado, electricidad y otras redes de ingeniería, es necesario prever la disposición del sistema de ventilación. Es un factor muy importante para garantizar la comodidad y la comodidad en la casa. La instalación de ventilación no presenta ninguna dificultad especial, sin embargo, durante el trabajo es importante tener en cuenta algunos matices y peculiaridades.

Las instrucciones proporcionadas en este artículo te ayudarán a entenderlas.

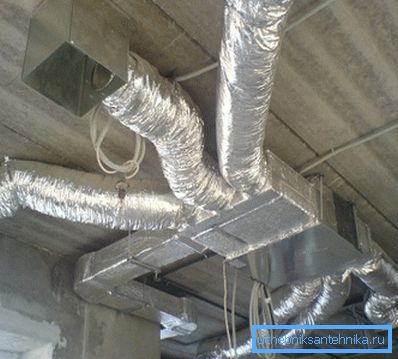

El microclima de confort en la casa depende de la instalación de ventilación de alta calidad.

Variantes de ventilación.

Antes de comprar componentes para la instalación de ventilación y comenzar su fabricación, es necesario comprender el principio de su funcionamiento y distinguir entre los esquemas naturales y forzados de su funcionamiento.

Para la organización de un intercambio de aire efectivo en la mayoría de los casos, la ventilación natural es suficiente. En este caso, el flujo y la eliminación de aire se deben a la diferencia de presión y temperatura fuera y dentro del área ventilada.

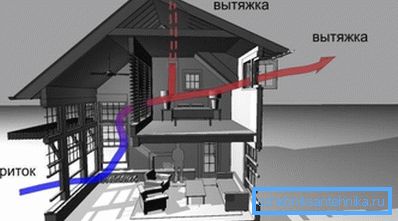

En la foto - el esquema de ventilación natural de la casa rural.

A pesar de que el costo de instalación de la ventilación que funciona según este principio es pequeño, este sistema de ventilación tiene varios inconvenientes:

  1. La efectividad de su trabajo depende en gran medida de las condiciones climáticas. Para que se forme el empuje, la temperatura interior debe ser más alta que la del exterior. Por lo tanto, en la estación cálida, su rendimiento se reduce considerablemente.
  2. Para organizar la salida de aire, se necesita un conducto de ventilación directo de sección transversal y longitud suficientemente grandes. No en todos los casos existe la posibilidad de su fabricación.

Estas desventajas carecen de ventilación forzada, donde el flujo de aire se organiza con la ayuda de los ventiladores. Sin embargo, en este caso los consumibles para la instalación de ventilación costarán un poco más caros, ya que será necesario comprar varios equipos eléctricos.

Además, el precio de su operación será mayor (el consumo de energía requerido para alimentar los motores de los ventiladores aumentará).

Esquema de ventilación mecánica de la casa rural.

Presta atencion El trabajo del sistema de ventilación forzada se acompaña de ruido. Al diseñarlo, entre otras cosas, debe cuidar el aislamiento acústico de alta calidad, de lo contrario, creará molestias a los habitantes de la casa.

Instalación de red de ingeniería.

Materiales utilizados

La calidad de la red de ingeniería que se está construyendo depende directamente de los conductos utilizados. Su elección depende del propósito funcional del sistema de ventilación, el área de las instalaciones ventiladas y los parámetros del aire que se está moviendo.

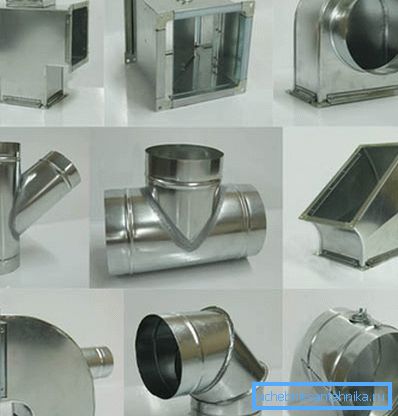

Piezas conformadas para ventilación.

Los canales de aire más comunes son redondos y rectangulares, hechos de acero.

Su espesor y revestimiento depende de la composición química y la temperatura del aire que pasa a través de la ventilación:

  • cuando la temperatura ambiente es inferior a + 80 grados Celsius y la humedad es de hasta 60%, se utiliza acero galvanizado con un espesor de 0.5 a 1 mm;
  • Si los parámetros del ambiente de aire superan los anteriores, se utilizan conductos de acero inoxidable o acero al carbono con un espesor de pared de 2 mm;
  • Si es necesario transportar aire que contenga gases agresivos, se recomienda utilizar en el sistema de ventilación las piezas hechas de metal o aluminio con un espesor de pared de 1.5 a 2 mm.

Además de los canales de aire directos, la industria moderna produce muchas piezas con formas que le permiten construir ramificaciones, contornos, giros, etc.

El uso de conductos de aire de cobre le permite crear no solo una red de ventilación eficiente, sino también hermosa.

Si se prevé un revestimiento de canal abierto, puede elegir productos hechos de cobre, textil o plástico que tengan un aspecto atractivo.

Tipos de conexión

Los conductos de aire, para evitar fugas de aire, deben interconectarse de manera absolutamente firme.

Para ello, existen los siguientes métodos:

  1. Brida. Está hecho de una tira de acero o acero angular. Se fija en el conducto de acero con bridas.
  2. Vendaje. Pieza especial que se usa en los canales de aire con bordes pre-cortados. Para lograr la mayor estanqueidad, el vendaje se puede rellenar con masilla hermética. Este método se usa más a menudo para diseñar sistemas de ventilación en la producción química.
  3. Conexión Nippelny (muftovy). Más común en la construcción individual debido a la facilidad de instalación. Si el niple no está equipado con una junta, al instalarlo, la junta debe sellarse adicionalmente con cinta adhesiva.

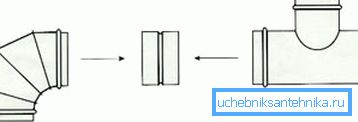

Esquema de conexión del pezón de los canales de ventilación.
  1. La trompeta. Una forma aún más conveniente y fácil de acoplar canales de aire entre sí. En este caso, el final de una parte se inserta en un extremo especialmente extendido de la otra. Su desventaja es la estanqueidad insuficiente, que requiere esfuerzos adicionales para sellar las juntas.

Características de instalación

Las instrucciones para la instalación de ventilación son comprensibles incluso para un maestro inexperto.

Aquí hay algunos consejos, con los cuales realiza con éxito todo el trabajo con sus propias manos, obteniendo un sistema confiable y duradero para organizar el intercambio de aire en la casa:

  1. Antes de comenzar, debe decidir el tipo de sujetadores utilizados. Para la instalación de conductos de ventilación de pequeño diámetro, es adecuado un soporte de ventilación de montaje. Si el proyecto prevé el uso de conductos de aire más masivos de sección transversal grande, se requiere un neumático de montaje para ventilación, que consiste en una tira y dos pernos prisioneros unidos al techo. El número de soportes se determina individualmente, según el peso, el material y la longitud de los conductos de aire.

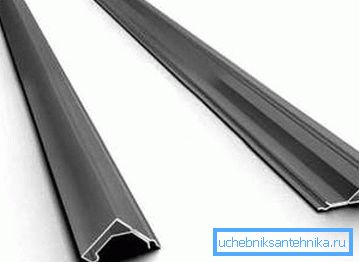

Carril de montaje
  1. Además, no se puede empezar a trabajar sin mapear la red de ventilación. Lo mejor es dibujarlo en el plano de la casa. Recuerde que el aire debe pasar el camino desde el local hasta el económico y auxiliar. De lo contrario, las masas de aire contaminadas del inodoro y la cocina penetrarán en el dormitorio y la sala de estar, lo que no agrega comodidad.
  2. No te olvides de los canales de suministro. La instalación de un sistema de ventilación obligatorio requiere al menos un conducto que aspire aire fresco de la calle. También es posible equipar las válvulas de admisión de subventanas con o sin ventiladores, lo que compensará la falta de aire resultante de su extracción.
Válvula de suministro de aire
  1. Al construir una red de ventilación, recuerde que en el invierno, la humedad se condensa en la superficie interna durante su trabajo. Por lo tanto, las tuberías deben colocarse de manera que el líquido no entre en la habitación o en el equipo eléctrico (ventiladores, calentadores, etc.). Es recomendable utilizar condensadores de humedad especiales, que también ayudarán a reparar el neumático para montar la ventilación.
  2. Las secciones horizontales de los conductos de aire de escape deben estar equipadas con ventiladores de escape sin falla. El empuje propio no es suficiente para sacar las masas de aire contaminadas.
  3. Si el sistema de ventilación que está instalando tiene una estructura ramificada con muchas entradas, es necesario instalar válvulas de retención para evitar la descarga de aire de escape en el espacio habitable. Gracias a ellos, se crea la dirección deseada del movimiento del aire.
Válvula de retención de aire

Presta atencion Las precauciones de seguridad para la instalación de ventilación deben ser estrictamente observadas. De lo contrario, existe un gran peligro de daños para los equipos y componentes, así como daños graves para la salud de las personas involucradas en la instalación de conductos de aire.

Conclusión

Después de revisar la información anterior, aprendió a instalar ventilación y aire acondicionado. En el video de este artículo se puede encontrar información adicional sobre la instalación de recuperadores de calor, plantas de filtración, sistemas electrónicos de control, etc.
