Instalación de sistemas de ventilación - cómo trabajar

27-05-2018
Ventilación

El intercambio de aire de alta calidad es muy importante para crear un microclima óptimo en áreas residenciales y técnicas y mantener un cierto nivel de humedad. El diseño del sistema puede ser diferente, pero cualquiera sea la opción que elija, para que las comunicaciones funcionen correctamente, necesita instalar un sistema de ventilación calificado. Este es el tipo de trabajo que consideramos en el marco de este artículo.

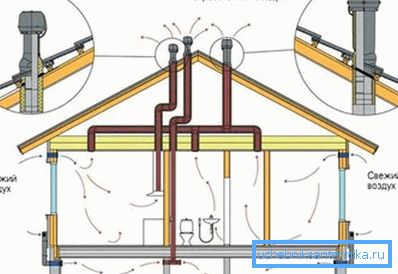

Es muy importante entender los principios sobre los cuales opera el sistema.

Resumen de las opciones de comunicación básicas

La instalación de los sistemas de aire acondicionado y ventilación se realiza de acuerdo con el proyecto. Es muy importante llevar a cabo el trabajo de diseño de antemano, idealmente, si se incluye toda la información necesaria en el diseño general de la casa, entonces los conductos de ventilación se pueden colocar en las paredes o en las particiones entre pisos. Esto no solo reduce la complejidad del trabajo de instalación, sino que también le permite ocultar todos los nodos y ahorrar espacio innecesario.

Si el proyecto general tiene todos los planes requeridos para las redes de intercambio de aire, se reduce el costo de instalación del sistema de ventilación, ya que durante la construcción se tienen en cuenta todos los matices necesarios: se dejan cavidades en las paredes debajo de las tuberías y el diseño del equipo, y se instalan elementos de fijación. Una vez más, es necesario comprender qué tipos de sistemas son:

Naturales La opción más simple, implementada a través de aberturas de puertas y ventanas y rejillas de ventilación especiales, que se instalan con mayor frecuencia en habitaciones con mucha humedad. No apto para edificios de materiales herméticos y casas ubicadas en áreas con atmósfera contaminada.
Forzado Esta opción es más compleja porque utiliza equipo especial, que es difícil de instalar con sus propias manos sin experiencia relevante. Además, el precio de esta opción es mucho más alto, pero es adecuado para cualquier edificio, ya que proporciona flujo de aire y puede limpiarlo.
Combinados La ventaja de este tipo es la combinación de los dos sistemas anteriores: donde hay suficiente ventilación natural, se fabrica un sistema simple y, cuando es necesario, se instala un equipo adicional que bombea o extrae el aire (ventiladores o acondicionadores de aire). La mayoría de las veces esta opción se usa en casas pequeñas, donde se instalan unidades adicionales en baños, baños, cocinas y otras salas técnicas.

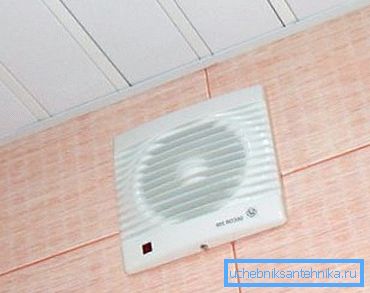

En la foto: la instalación del ventilador de extracción más simple mejora el intercambio de aire en la habitación varias veces.

Características de la organización del flujo de trabajo.

Antes de comenzar a trabajar en la instalación de sistemas de ventilación, es necesario llevar a cabo una serie de acciones preparatorias. Esto evitará muchos problemas en el futuro.

Diseño y trabajo de diseño.

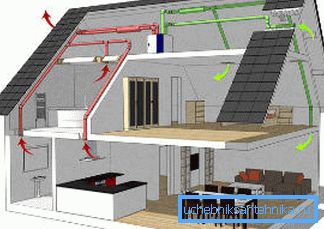

Comprenda cómo se producirá la ventilación en cada una de las habitaciones de su hogar.

Una etapa muy importante de la cual depende en gran medida la efectividad del trabajo de todas las comunicaciones.

Es poco probable que haya instrucciones sobre cómo realizar este tipo de trabajo, ya que cada proyecto se calcula individualmente, pero hay recomendaciones generales:

  • En primer lugar, se calcula el volumen requerido de intercambio de aire, que se calcula en metros cúbicos por hora. Para hacer esto, primero se calcula el volumen de la habitación, que se multiplica por un cierto índice, para las salas de estar este número es 1, para baños, cocinas y salas técnicas - 3.
  • Sobre la base de los indicadores obtenidos, se calcula el diámetro requerido de los conductos de aire, mientras que para los sistemas naturales el tamaño debería ser mucho mayor que para los forzados. También es importante elegir la configuración óptima de tuberías y accesorios, pueden ser redondos, cuadrados y rectangulares, simplifica enormemente la instalación de ventilación y aire acondicionado.

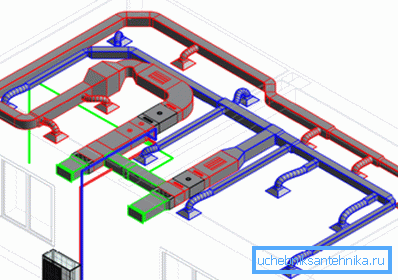

Debido a la forma, los tubos rectangulares son mucho más convenientes de colocar en las particiones.

Presta atencion Recuerde que el diámetro mínimo de las tuberías de ventilación para sistemas naturales debe ser de al menos 10 cm, para forzado - al menos 6 cm.

  • Es muy importante tener en cuenta el grado de contaminación del aire en el lugar de construcción de la casa, si está limpio, entonces el sistema natural funcionará y, si está contaminado, es necesario instalar uno forzado. En este caso, es necesario tener elementos de filtro especiales que deben reemplazarse fácilmente si es necesario.
  • Si se definen todos los parámetros principales y el proyecto se ha elaborado, debe coordinarse con especialistas calificados, ya que la instalación de los sistemas de ventilación de ingeniería debe cumplir una serie de requisitos, y cualquier desviación o infracción puede conllevar multas impuestas por las autoridades de supervisión.

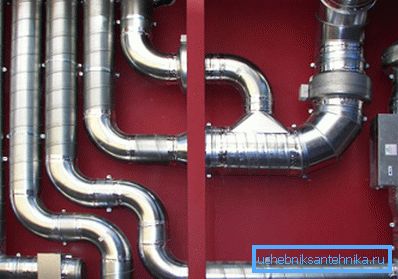

Cuanto más complejo sea el sistema, más estrictos serán sus requisitos.

Trabajo de montaje

La instalación de los sistemas de ventilación se realiza de acuerdo con las siguientes recomendaciones:

  • Inicialmente, vale la pena cuidar de hacer las entradas y salidas, si no se hicieron durante el proceso de construcción, entonces tendrá que usar equipo especial.
  • A continuación, las aberturas de entrada se cierran con una rejilla especial para evitar que los insectos, pájaros y roedores entren en la casa. Las comunicaciones de salida se realizan con mayor frecuencia en forma de tuberías, cuya altura debe estar al menos a un metro de la superficie del techo. Para proteger contra el ingreso de agua, las tapas con un diámetro ligeramente más grande que el tubo mismo se instalan en la parte superior.

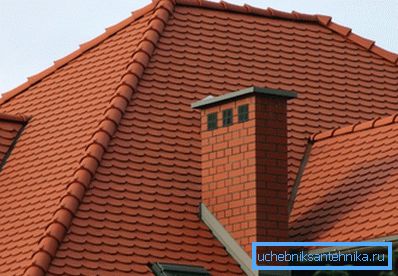

Si varios canales salen de la casa, es mejor no combinarlos.
  • Si se instala un sistema de suministro y escape, debe considerar dónde se ubicará la instalación del ventilador. La forma más fácil es colocarlo en la sala técnica o en el ático de la casa. En sistemas combinados, puede instalar varios ventiladores pequeños en habitaciones con mucha humedad.
  • La colocación de los conductos de aire se realiza mejor antes del revestimiento de paredes, ya que esto ocultará todas las comunicaciones y mejorará el aspecto de las instalaciones. En la mayoría de los casos, se utilizan productos de acero galvanizado o componentes de plástico, no se olvide de los accesorios necesarios: conexiones, ramificaciones, etc.

Sugerencia En las áreas más difíciles y en lugares con espacio limitado, es más fácil aplicar elementos flexibles, con su ayuda puede doblar en cualquier ángulo y sortear obstáculos de varias configuraciones.

  • Si la instalación del sistema de ventilación causa dificultades para conectar y configurar el equipo, es mejor involucrar a un especialista en esta parte del trabajo, y otras operaciones, más sencillas, deben realizarse de manera independiente. Esto reducirá significativamente el costo del proyecto y garantiza que todos los elementos funcionarán según sea necesario.

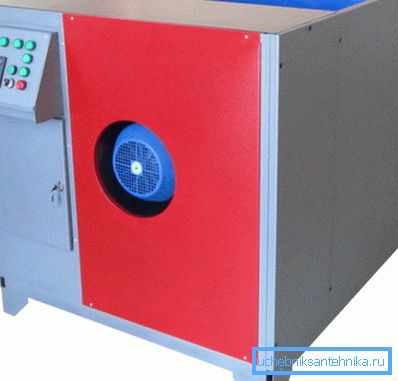

Las unidades de ventilación modernas están equipadas con un sistema de control electrónico.

Conclusión

Es necesario llevar a cabo los trabajos de instalación de los sistemas de ventilación con cuidado y de acuerdo con los requisitos de las normativas y recomendaciones del fabricante.

El video en este artículo ayudará a comprender más a fondo algunos de los matices importantes.
