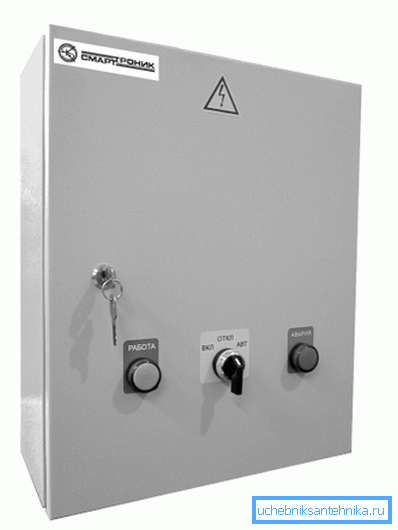

Gabinete de control de ventilación: funcionalidad,

¿Cuál es el gabinete para controlar el sistema de ventilación? ¿Cuáles son los letreros clasificados de los armarios? ¿Cómo son? Nos familiarizaremos con sus elementos básicos y con un par de productos específicos presentes en el mercado ruso moderno.

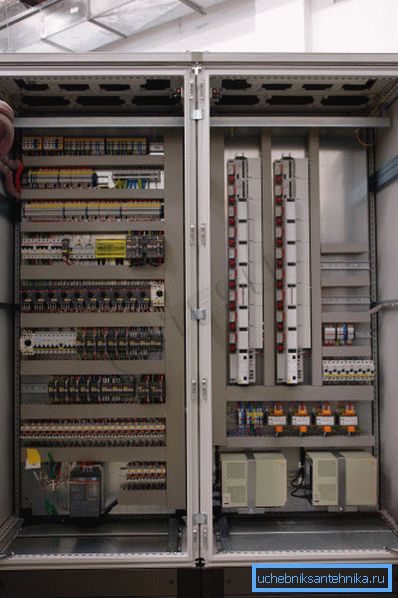

Nuestro heroe

Que es

Definicion

En condiciones industriales y, más raramente, en edificios residenciales y de oficinas, se usa obligatorio en lugar de la ventilación natural a la que estamos acostumbrados en los hogares de ventilación natural construida por los soviéticos.

Sus funciones a menudo no se limitan al intercambio de aire con la calle:

  • El aire de admisión está filtrado, libre de polvo, olores y sustancias potencialmente dañinas.
  • Su temperatura sube o, por el contrario, disminuye en función de la temporada.
  • El aire seco de invierno puede humidificarse, y el verano excesivamente húmedo, por el contrario, puede secarse.

Importante: los sistemas de ventilación modernos a menudo incluyen recuperadores de calor, lo que permite ahorros significativos en calefacción y aire acondicionado.

El esquema del intercambiador de calor.

Está claro que un sistema tan complejo necesita ser gestionado y controlado. Es lógico concentrar todos los dispositivos de control en un punto. Lo que, de hecho, nos lleva a la idea de un gabinete de control.

Funcionalidad

La moderna ventilación de la automatización del gabinete puede realizar las siguientes funciones:

  • Control de actuadores (ventiladores, sistemas de aire acondicionado, válvulas, etc.) mediante un algoritmo arbitrario.
  • Suministro de control de temperatura del aire.
  • Controla la temperatura del aire en la habitación con la limitación del rango de temperatura del aire de suministro. Esto evita la aparición de corrientes de aire frío o zonas con aire sobrecalentado.
  • Indicación del modo de operación de cada nodo del sistema.
  • Indicación del estado de los principales mecanismos (fallas de hardware y software, grado de desgaste).
  • Indicación de temperaturas en un número arbitrario de sensores de temperatura incorporados y remotos.
  • Indicación de polvo de los filtros de aire.
  • Protección contra la congelación de los intercambiadores de calor (en primer lugar, utilizar agua como portador de calor).
  • Protección contra la congelación del hielo, reduciendo la eficiencia de enfriamiento.
  • Protección contra el sobrecalentamiento de los devanados de motores eléctricos.

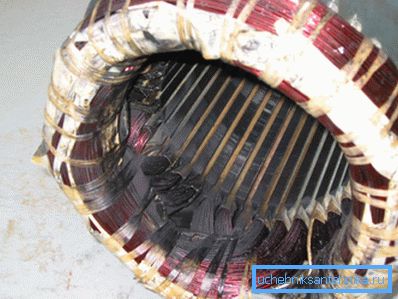

Consecuencias del sobrecalentamiento del devanado del estator.
  • Protección contra el sobrecalentamiento de los calentadores de aire cuando se mide la circulación de aire.

La unidad principal del gabinete, el controlador, no solo permite automatizar los procesos de control de la ventilación dentro de su propio programa. El uso de la ROM en lugar de un chip de una sola escritura y la disponibilidad de puertos estándar para conectarse a una computadora le permiten ajustar el firmware del controlador, reprogramarlo, crear configuraciones no estándar y configurar reacciones arbitrarias a los cambios en las lecturas del sensor.

Clasificación

¿En qué se diferencian los signos de los armarios de control?

  1. En la dirección del movimiento del aire.

Pueden gestionar:

  • Ventilación de escape.
  • La ventilación
  • Finalmente, el suministro del gabinete de control y la ventilación por extracción pueden controlar completamente todo el intercambio de aire en el edificio.
  1. Al destino. El intercambio general, el sistema de ventilación contra incendios, ambos sistemas o sus elementos separados pueden ser controlados.
  2. Según el material del caso.. Puede ser de plástico o metal. En el primer caso, como regla general, los controles están ocultos debajo de la tapa del gabinete, en el segundo caso, se colocan en él.

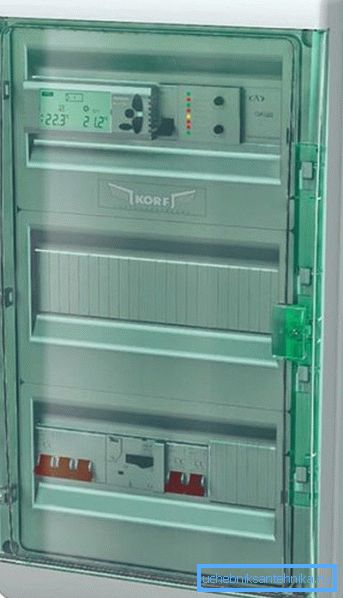

Los controles están cerrados con una tapa de plástico transparente.

Asamblea

Es poco probable que el lector pueda instalar equipos tan complejos con sus propias manos, por lo que nos limitamos a un mínimo de recomendaciones de instalación.

  • El instalador necesita permiso para trabajar con equipos eléctricos y familiaridad con los equipos de instrumentación y automatización (instrumentación y automatización).
  • El gabinete está montado en una pared vertical de material ignífugo con una altura de al menos un metro. La instrucción, como es fácil de adivinar, está relacionada con la seguridad contra incendios. Las corrientes en los circuitos de la fuente de alimentación pueden alcanzar valores impresionantes, que bajo ciertas condiciones pueden provocar un fuerte calentamiento de los cables y terminales.

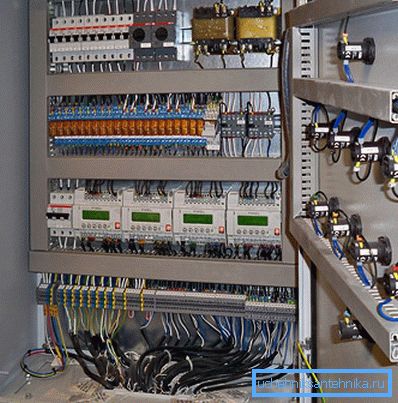

Gabinete después de la instalación.

Aclaremos: siempre que no haya más de 10 amperios en cada milímetro cuadrado de la sección transversal del conductor de cobre, y que los terminales cuenten con un contacto confiable y la ausencia de pares de galvanoplastia (como cobre y aluminio), esta situación no se producirá.

Muestras

MASTERBOX ERR

Ante nosotros es un producto producido por la empresa de Moscú Electrotest.

Apariencia Masterbox ERR. Es curioso que su electrónica requiera no solo enfriamiento pasivo (radiador desde arriba), sino también activo (ventilador a la izquierda).

¿Cuáles son las características del dispositivo?

  • Soporte para calentadores de aire eléctricos, intercambiadores de calor de agua y freón.
  • Soporta todo tipo de recuperadores.
  • Protección de motores de ventiladores contra sobrecalentamiento y sobrecarga.
  • Control remoto
  • Módulos Bluetooth y Wi-Fi que le permiten controlar la ventilación desde su teléfono inteligente.
  • Dimensiones compactas. El tamaño del armario es de tan solo 325x335x170 mm.

Gabinete de control del ventilador

El producto con el nombre lacónico ShUV es producido por varias empresas rusas (por ejemplo, OAO Rubezh, que tiene oficinas de representación en varias ciudades de Rusia y en el extranjero). La funcionalidad del dispositivo es totalmente opuesta a la anterior: está limitada al control del suministro o del extractor de ventilación contra incendios.

Gabinete de oficina para que coincida con su funcionalidad.

Además de arrancar y detener directamente el motor eléctrico, el dispositivo controla:

  1. La presencia de las tres fases en la entrada.
  2. Facilidad de servicio de los propios circuitos de alimentación y control.
  3. El contacto con los sensores y su salud.

Presentamos las principales características de los dispositivos capaces de controlar un ventilador con una capacidad de hasta 45 kW.

Parámetro Significado
Fuente de alimentación 400 V
Tolerancias de tensión nominal. +40 V, -60V
Grado de protección de la vivienda IP31
Dimensiones 260x400x500 mm
Peso 20 kg

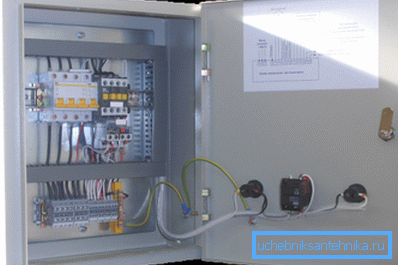

En la foto - el mismo armario desde el interior.

El precio del ShUV depende de la potencia máxima del ventilador controlado por él:

  • 5,5 kW - 15.400 rublos.
  • 11 kW - 19.300 rublos.
  • 18.5 KW - 21080 rublos.

Conclusión

Suponemos que nuestro contacto con el nuevo tipo de equipo de ventilación tuvo lugar (ver también el artículo Ventilación de humo: principales características y características del dispositivo).

Como siempre, el video de este artículo ofrecerá cierta cantidad de información temática adicional. ¡Éxitos!
