Flap de ventilación: propósito, características de diseño,
Las válvulas amortiguadoras para ventilación, o válvulas de estrangulación, están diseñadas para regular y distribuir el flujo de aire en los conductos de ventilación. Esta es una de las principales formas de configurar y controlar el sistema en su totalidad y sus partes individuales. Le informaremos sobre el dispositivo y las características de las válvulas de mariposa.

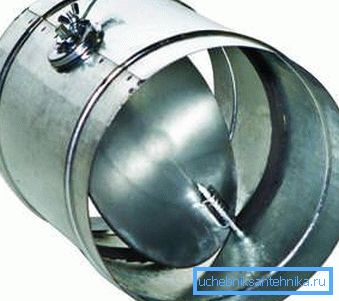

Válvulas de mariposa para conductos de ventilación.
Dispositivo

El regulador de aire para ventilación es un bastidor que sigue la forma de la sección del canal en la que está instalada la cuchilla o el sistema de cuchillas. Las cuchillas o paletas montadas en un eje giratorio, cuya rotación proporciona un ajuste suave de la posición de este último (también lea el artículo Válvula de ventilación para ventanas de plástico, la clave para un microclima saludable en la casa).
El propio eje sale por un extremo a través de la carcasa hacia el exterior, donde se encuentra la manija de control o la unidad eléctrica / neumática. El marco puede integrarse en el canal como una parte moldeada o superpuesto como una celosía. Las conexiones pueden ser de brida, vendaje y pezón.

La rotación del eje asegura la mezcla o apertura del canal, ajustando así su rendimiento. En la posición de extremo cerrado, la cuchilla es paralela al plano de la sección del conducto, en el extremo abierto, casi perpendicular.
Presta atencion Para rotar el eje más de 90 grados, no hay ningún punto, como en este caso, mientras se mantiene la dirección de rotación, el resultado comenzará a cambiar al contrario.

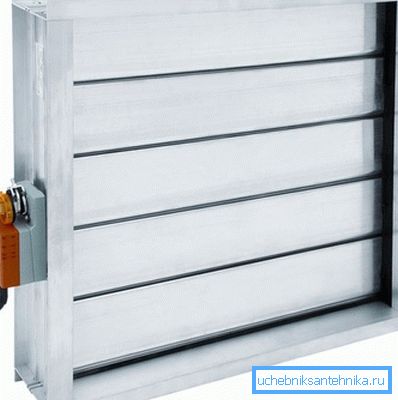

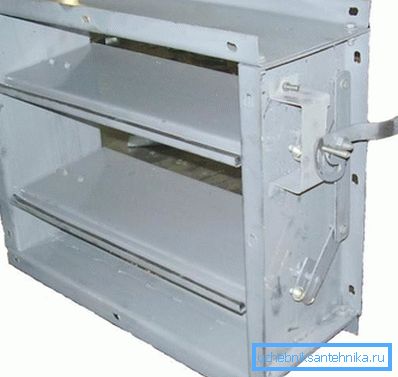

En el caso de un sistema de cuchillas, cuando el canal no está bloqueado por una cuchilla, sino por un diseño como un ciego, el eje de giro no es uno, sino tantos como las cuchillas. Todos estos ejes también se sacan en un extremo, donde se unen por un paso común, actuando sobre el cual todas las cuchillas se pueden girar en el mismo ángulo.
Especies

Las válvulas se clasifican de acuerdo con varios parámetros: propósito, forma, tipo de control y funciones principales.
Con cita previa, todas las válvulas se pueden dividir en los siguientes grupos:
- Válvulas de aire. Diseñado para ajustar el movimiento de masas de aire sin mezclas de gases inflamables, sólidos en aerosol y humo a temperaturas de hasta 80 grados. La presión máxima en el canal es de 1500 Pa. Se utiliza en sistemas de ventilación de almacenes, tiendas de verduras y otros objetos del hogar;

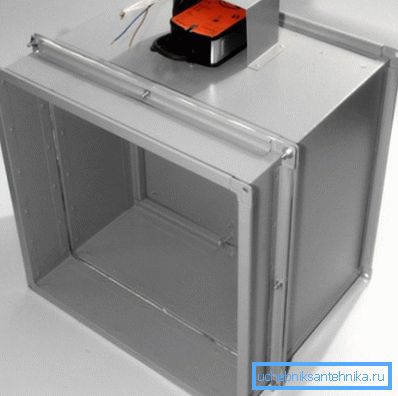

- Incombustible. Hay dos tipos: ignífugos y humo, mientras que los primeros normalmente están abiertos, los últimos normalmente están cerrados. Protegen las aberturas en las estructuras de cerramiento contra la penetración de la llama y también eliminan los gases de combustión de las instalaciones;
- A prueba de explosiones. Puede atribuirse a una variedad de dispositivos contra incendios, pero su principal diferencia es el trabajo en entornos explosivos. El diseño se realiza de modo que se excluya la aparición de una chispa durante su funcionamiento;
- Unificado. El tipo más común de amortiguador se utiliza en los sistemas de ventilación y aire acondicionado de objetos civiles y domésticos, así como en los sistemas de calefacción de aire.

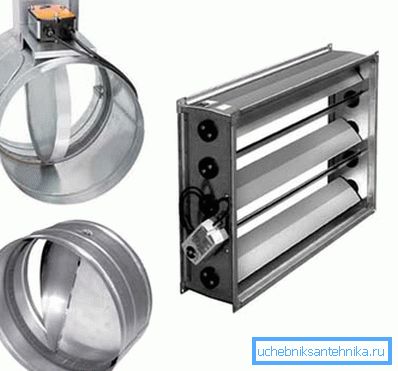

En la forma, estos dispositivos repiten los contornos de la sección del canal y, por lo tanto, hay tres tipos principales:
- redondo,
- rectangular,
- cuadrado
También puede ser incrustado y por encima de la cabeza.
Por la naturaleza de la unidad existen tales variedades:
- Mecánico con accionamiento manual (marcado - "P"). El eje giratorio está equipado con una palanca o una punta de perfil para sujetar con una llave. A menudo, la palanca está hecha en forma de mango con un transportador, que muestra el ángulo de rotación de la cuchilla;

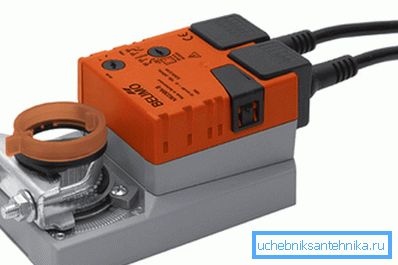

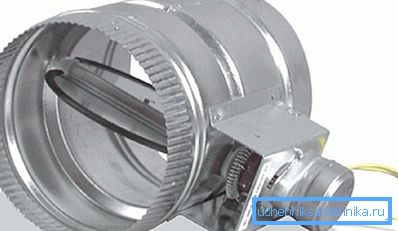

- Aletas de ventilación motorizadas (rotuladas "E"). El mecánico de control es accionado por un servo montado en el cuerpo del dispositivo. Utilizado en sistemas automáticos y en canales de gran sección transversal;
- Válvulas con accionamiento neumático (marcado - "P"). Difieren del diseño de accionamiento eléctrico.

Además, los dispositivos se dividen en diferentes grupos funcionales:
- válvulas de retención;
- dispositivos de emergencia;
- normalmente abierto
- normalmente cerrado
- resorte cargado, etc.
El control puede llevarse a cabo mediante la automatización, una señal a través de un control remoto centralizado o manualmente.
Presta atencion El precio de cada producto en particular depende en gran medida de su propósito, tamaño, tipo de unidad y fabricante. Las especies más baratas pueden costar desde unos pocos cientos de rublos.
Características de regulación y ajuste.

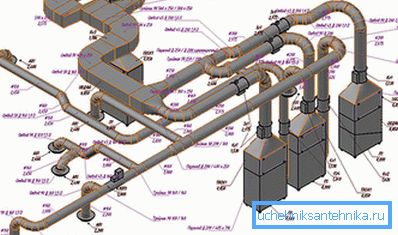

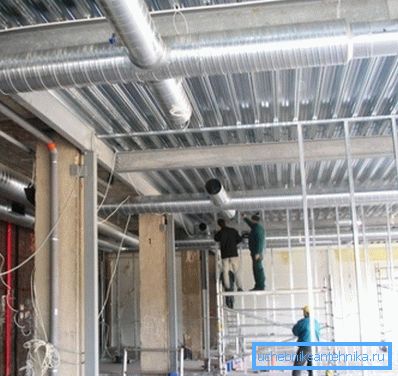

La tarea principal de configurar y depurar los sistemas de ventilación es garantizar que los parámetros de flujo de aire establecidos por el proyecto se establezcan en todos los sitios de la red.
Es bastante difícil hacer esto con tus propias manos sin un conjunto de conocimientos básicos, pero si decides, nuestra instrucción abstracta te ayudará a:
- La presión total y el rendimiento del ventilador deben adaptarse a los datos de diseño. Esto se hace ajustando la frecuencia de su rotación;
- A continuación, con la ayuda de dispositivos de ajuste, configure las ramas que están más cerca del ventilador. El rendimiento de estas ramas debe coincidir con el diseño. Al cerrar suavemente los amortiguadores, se logra la resistencia de flujo deseada;
- El exceso de aire se transfiere a aquellas partes de la cadena donde hay una baja productividad con respecto a los cálculos. En aquellos lugares donde no hay dispositivos de ajuste, se pueden instalar diafragmas de acero para crear una resistencia constante;
- Cuando los caudales de aire en la sección de la cabeza del circuito, así como en los dispositivos de admisión y escape se llevan a los valores de diseño con un error de no más del 10%, la regulación se puede considerar exitosa.

Presta atencion Se debe prestar atención al aumento del consumo de energía de los motores de los ventiladores al aumentar su rendimiento.
Conclusión
Las válvulas de ventilación y los amortiguadores le permiten configurar el sistema y ajustar sus parámetros en tiempo real. El modo automático y el control manual de los actuadores de amortiguación son posibles, lo que le permite crear soluciones inteligentes sofisticadas para los sistemas climáticos.
El video en este artículo ilustra claramente todo lo dicho.
