Fabricación de ventilación en una casa particular:

24-02-2018
Ventilación

Para los edificios residenciales privados y de varios pisos, los edificios industriales y públicos, las escuelas, los jardines de infancia y las instituciones médicas, la fabricación de un sistema de ventilación se realiza según el mismo principio y con los mismos materiales en lo que respecta al metal. La parte principal de estas estructuras consiste en conductos de aire, que se fabrican en máquinas especiales, principalmente de chapa de acero galvanizado y aleaciones de aluminio (estos tubos también pueden fabricarse en pequeñas cantidades de forma artesanal).

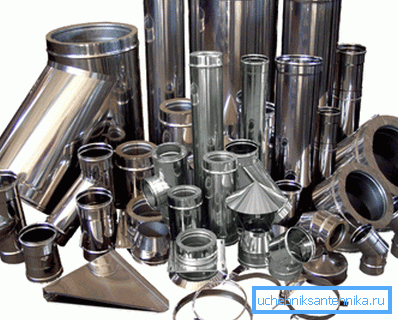

Producción de conductos de ventilación a partir de tubos metálicos.

Además de los tubos rígidos, también fabrican tubos corrugados, así como también suministros y tubos de escape de escape y ranuras, tees y accesorios de esquina para giros. Todo esto a continuación, y para ayudar - el video en este artículo.

Ventilación

Nota Los sistemas de ventilación pueden ser de entrada, escape y admisión-escape, cada uno de los cuales puede ser natural o mecánico (forzado). Además, los sistemas de admisión y escape pueden ser de propósito general o local. La segunda opción es la más utilizada en la producción, ya que el precio de los costos de energía en este caso es mucho menor.

Maquinas herramientas

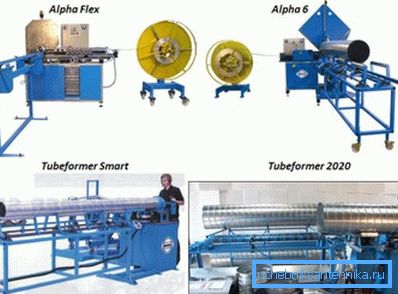

SPIRO Tubeformer 2020

Tubeformer 2020 es un molino de bobinado en espiral fabricado por la compañía suiza SPIRO (el precio corresponde a la calidad de los productos) para la producción de conductos de aire de gran tamaño, tanto para las necesidades de intercambio de aire como para la fabricación de cubiertas de espuma de poliuretano para minas y puentes.

El rango de sección transversal de los tubos fabricados varía de 80 mm a 2000 mm, con un espesor de pared de 0,4 mm a 2,0 mm, pero la longitud del producto no está limitada. La máquina consume 11kW, 3380V y 50 Hz de electricidad.

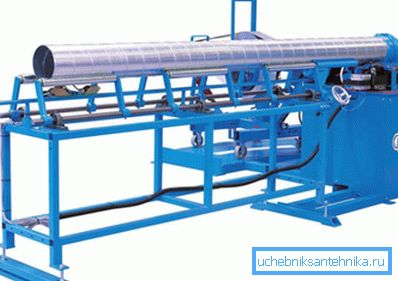

SPIRO Tubeformer 1602 PRO

Tubeformer 1602 PRO es un laminador en espiral fabricado por la compañía suiza SPIRO para la fabricación de conductos de aire de gran tamaño, tanto para las necesidades de intercambio de aire como para la fabricación de cubiertas de espuma de poliuretano para minas y puentes.

El rango de sección transversal de los tubos fabricados varía de 80 mm a 1600 mm, con un espesor de pared de 0,4 mm a 1,5 mm, pero la longitud del producto no está limitada. La máquina consume 15kW, 3380V y 50 Hz de electricidad.

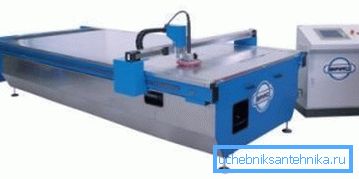

SPIRO Plasmacutter Florett

Plasmacutter Florett es una máquina de corte por plasma con una amplia gama de chapas producidas por SPIRO y equipada con un programa de control por computadora que se personaliza con sus propias manos para proporcionar modelado tridimensional de piezas, en particular, paraguas de escape, ranuras y diversos accesorios (redondos, ovalados, rectangulares).

El escritorio de este modelo tiene 30001500 mm, sobre una superficie común de 39902140 mm, transversal, con una velocidad de movimiento de 40 mm / min y una precisión de corte de hasta 0,5 mm. Al mismo tiempo, AC Servo 4000I, 50 / 60Hz y 2.5kVA, y Plasma 60A, 230 / 400V, 3 fases 11kVA, con un peso total de 780kg.

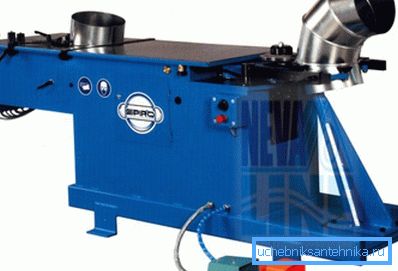

SPIRO Gorelocker COMBI T

Gorelocker COMBI T, como en la foto de arriba, es una máquina para la fabricación de curvas de segmento y otros accesorios fabricados por la compañía suiza SPIRO y en esta área es reconocido como el líder entre los fabricantes de este tipo de equipos.

El diámetro de salida es de 125 mm a 1250 mm con un espesor de pared de 0,4 mm a 1,5 mm para acero negro, de 0,4 mm a 1,0 mm para acero inoxidable, de 0,4 mm a 1,5 mm para Aluminio y de 0,4 mm a 1,25 mm para cobre. Parámetros de la fuente de alimentación 5kVA / 400V / 50Hz, 3 fases.

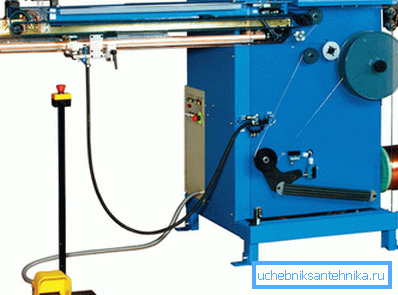

SPIRO Stitchwelder 1000/1270/1540

Stitchwelder 1000/1270/1540 es una máquina de soldadura de costura de alta calidad fabricada por la compañía suiza SPIRO y utilizada para soldar tuberías sin dañar la parte frontal del metal que se procesa. Esto permite no recurrir a productos de pintura hermética.

Dependiendo de la modificación de la unidad 1000/1270/1540, la longitud de la soldadura puede ser 50/1000 / 50-1270 / 50-1500 mm, solapada 6/8/8 mm, respectivamente, con un espesor de metal de 0.4-1.0 mm, diámetro Espacios en blanco 75-1000 mm. El diámetro del alambre de cobre con una sección transversal redonda para soldadura es de 2.0 mm, y la velocidad de soldadura de soldadura es de 3 m / min a 1212 m / min (se adjuntan instrucciones para la selección del modo).

Sección redonda y rectangular.

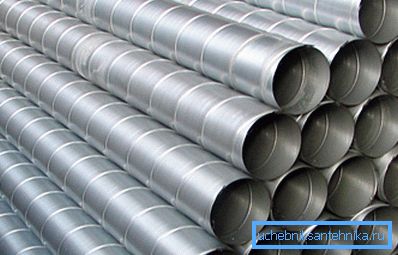

Canalizaciones redondas
  • En las empresas industriales, como regla general, se utiliza la sección circular de ventilación: la fabricación de los conductos de ventilación de esta sección reduce la resistencia aerodinámica al transportar aire en los canales y, muy importante, reduce significativamente el nivel de ruido. El aislamiento de dichos productos no se gasta en absoluto o es mínimo, lo que en ambos casos ahorra el presupuesto de la empresa u organización. Para operar todo el sistema, no necesitamos motores demasiado potentes para los ventiladores, por lo tanto, el efecto económico también se observa desde este lado.
  • La densidad de las juntas de dichos conductos de ventilación es muy alta, lo que garantiza una fuga de aire mínima, por lo tanto, reduce la pérdida de calor.. Si una empresa que produce dicho equipo tiene un conjunto completo de todas las máquinas (este artículo enumera solo las principales), puede solicitar un sistema de cualquier complejidad.

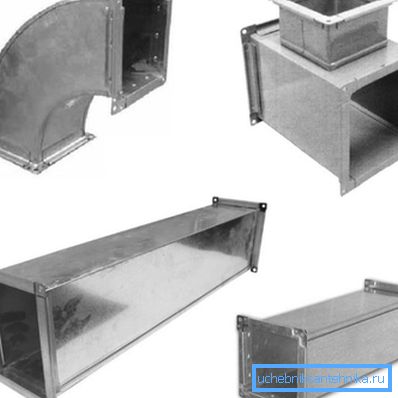

Conductos de aire y accesorios rectangulares.
  • La principal ventaja de un rectángulo sobre un círculo es su altura más pequeña con la misma área de sección transversal, por lo tanto, los productos con una sección cuadrada son los más utilizados para la instalación en habitaciones bajas. Además, un rectángulo es más fácil de colocar en una caja decorativa más pequeña.

Nota Para la instalación de ventilación en una casa privada, generalmente se utilizan conductos de aire rectangulares, aunque algunos elementos pueden ser circulares, por ejemplo, conectando una campana de cocina con una ventana de ventilación.

Conclusión

En conclusión, podemos decir algunas palabras sobre la fabricación de rejillas de ventilación. Pueden ser rígidos y ajustables, con una o dos filas de persianas o persianas. Fabricado en plástico, acero galvanizado y aleaciones de aluminio.
