Extracción de ventilación en el hogar, qué tipo de ella

Muchos de nosotros, construyendo nuestras propias casas, prestamos gran atención a la climatización de la casa. Cuídelo con cuidado, selle incluso las grietas más pequeñas, coloque ventanas de plástico, etc. Como resultado, se descubre que el aire en las habitaciones está viciado, hay olores y humedad constantemente desagradables.

Presta atencion No debemos olvidar que en las habitaciones no solo vivimos, sino que también respiramos. Una vida cómoda le proporcionará solo el dispositivo de ventilación de escape adecuado en una casa privada o de gran altura.

Todo tipo de ventilación.

Los sistemas de ventilación se clasifican en tres grupos:

• propósito
• el tipo de movimiento del flujo de aire;
• Método de movimiento del aire.

En función de las funciones, la ventilación puede ser:

• ingesta
• escape
• Recirculación (recuperación): en este caso, cuando se suministra aire puro, se mezcla una cierta cantidad de corriente de escape calentada.

A modo de flujos en movimiento, los sistemas son:

• sin canal - el aire entra por puertas y ventanas;
• Canal - Los flujos se mueven en una red de conductos de aire.

Por la fuerza motriz del sistema se divide en:

• natural
• mecánicos

En el primer caso, el aire se mueve debido a las leyes de la naturaleza. En el segundo - solo después del arranque del ventilador.

Por características de diseño, la instrucción divide la ventilación en tres tipos:

• natural
• aire forzado (forzado);
• Mixta, (natural con estiramiento forzado).

Elección óptima

Para determinar la optimalidad de la aplicación de un sistema, se tienen en cuenta las siguientes condiciones: el tamaño de la estructura, su material y el grado de pureza de la atmósfera.

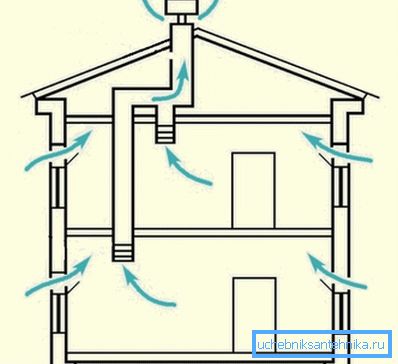

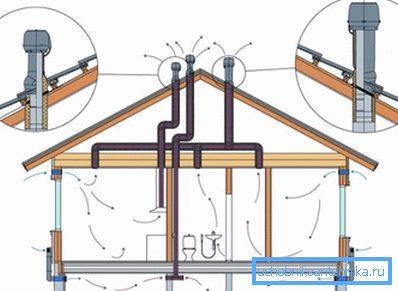

1. La ventilación natural es perfecta para una casa pequeña construida en un área con un ambiente limpio.. Es más adecuado para edificios hechos de adobe, ladrillo, troncos, madera, espuma, gas y bloques de cemento, arcilla-concreto.

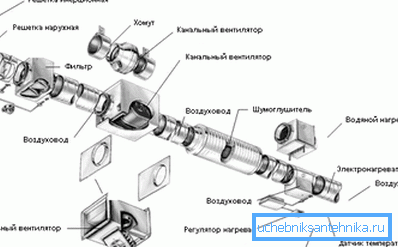

2. La ventilación mecánica por aire forzado en una casa privada es óptima si es grande o está ubicada en un área con contaminación atmosférica.. Este sistema proporcionará a las habitaciones un volumen de aire suficiente y lo purificará con la adición de filtración incorporada.

Dicha ventilación es más adecuada para edificios hechos de paneles 3D, SOTA, SIP, MDM, poliestireno concreto, casas de armazón "canadienses".

1. Cuando un tipo de ventilación natural no puede hacer frente a su tarea por completo, la instalación de un análogo mixto ayudará.. Su instalación se realiza solo en salas con aire altamente contaminado o donde se acumula condensado. Estos son aseos, baños, cocinas, sótanos, bodegas, salas de calderas.

Planificación del sistema

El dispositivo de ventilación se puede dividir en varias etapas.

Arreglo de etapas

1. Calcula el volumen de intercambio de aire. En su curso, es necesario calcular la cantidad de suministro de aire, según los requisitos sanitarios, que requiere el edificio.
2. Determinación del diámetro / sección transversal de los canales. De esto dependerá la efectividad del sistema.
3. La elección del tipo de ventilación.
4. Determinación de puntos para la entrada / admisión de aire y lugares para la instalación de equipos.

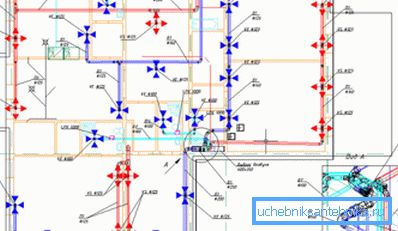

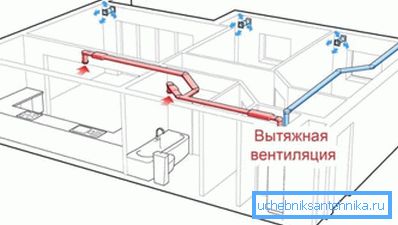

5. Además, un esquema de suministro y ventilación de escape de la vivienda.
6. Disposición de la ventilación.

Debe recordarse que la comodidad de vivir en la casa depende de la entrada constante de aire exterior, a la velocidad óptima de movimiento de los arroyos.

Presta atencion Algunos propietarios, que desean ventilarlo al máximo, colocan una ventilación demasiado potente con un ventilador, sin tener en cuenta el tamaño de las habitaciones. Tal intercambio de aire toma demasiado calor del edificio y lo supercools.

Cualquiera de los sistemas de ventilación tiene su propio caudal volumétrico estándar. Si son naturales, ¿el valor es igual a 1 m? por hora, si es forzado - 3/5 m? A menudo no se puede prescindir del uso de una construcción forzada.

Por ejemplo, cuando en un local circula una pequeña velocidad de movimiento de aire, ya no es posible hacer una sección de los conductos de aire.

1. Cuando el sistema es natural dejar que el volumen de aire en 300 m? Durante una hora, se necesitan canales de ventilación con una sección transversal de 250 × 400 o un diámetro de 350 mm.
2. Cuando utilice un análogo mecánico, puede limitarse a un conducto con lados de 160 × 200 o un diámetro de 200 mm.

Cálculo de la ventilación de la casa.

Los datos más importantes que afectan al cálculo de la ventilación:

• el número de residentes permanentes en la casa;
• área de construcción;
• Cantidad de aire en todas las habitaciones.

Además, debe recordarse que muchos electrodomésticos, como estufas, estufas a gas, queman oxígeno en el aire. Al calcular, es necesario tener en cuenta el hecho de en qué habitaciones necesita la renovación de aire más rápida.

Diseñé sistemas de ventilación, de acuerdo con los estándares sanitarios y de ingeniería estatales, expresados ​​en SNiP, GoST, SanPiN, DBNah. Los cálculos más comunes para el área, los requisitos sanitarios o la tasa de intercambio de aire.

Los cálculos más simples se basan en el espacio del piso.

1. Se utilizan para calcular el volumen de aire en edificios residenciales.
2. ¿Tiene en cuenta el hecho de que, de acuerdo con los estándares sanitarios en las salas de estar, es necesario suministrar 3 metros por 1 metro cuadrado? A la hora del aire exterior.
3. Este cálculo no tiene en cuenta el número de residentes permanentes. Para su implementación, es necesario multiplicar el área total de las habitaciones de la casa por la tasa sanitaria de intercambio de aire.

Los cálculos de multiplicidad son mucho más complicados que el primer método.

Presta atencion Este método utiliza varios tipos de datos y es aplicado solo por profesionales. El resultado de los cálculos es la tasa de intercambio de aire, que indica cuántas veces en una hora se reemplaza el aire de escape por uno completamente en la calle. Al calcular para diferentes salas de propósito, se aplican diferentes estándares.

Al diseñar para los requisitos sanitarios, además de la tasa de intercambio de aire, también se utilizan las normas (en metros por hora) por residente permanente. Este cálculo también se divide para diferentes tipos de locales. Como resultado, todas las cifras calculadas se resumen, el resultado es el valor del intercambio de aire requerido.

Selección de la sección del conducto.

Después de calcular el intercambio de aire, debe elegir el esquema del sistema y calcular sus canales.

1. Los fabricantes producen dos tipos de conductos: rectangulares y redondos.
2. El primero de ellos se hace teniendo en cuenta la relación de aspecto del canal, que debería ser 3: 1.
3. Para sistemas mecánicos, la velocidad del aire en la tubería principal debe ser de 5 m / s. En las ramas - 3 m / s. Para las contrapartes naturales, el valor es 1 m / s.

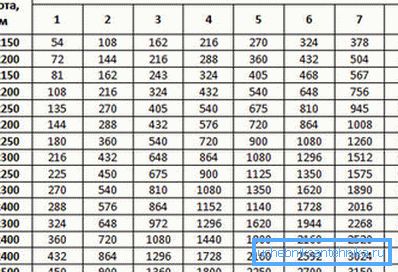

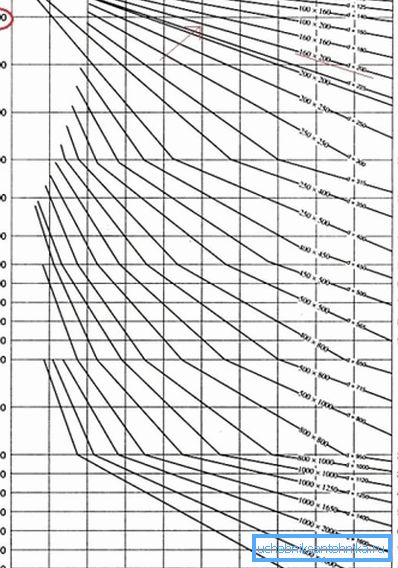

1. Para encontrar el tamaño de los canales, hay un cuadro regulatorio que toma en cuenta la velocidad y el costo del aire.
2. Entonces, ¿con un intercambio de aire estandarizado de 360 ​​m? Por hora y ventilación forzada, es necesario elegir tuberías con una sección de 160 a 200 mm o con un diámetro de 200 mm.

Requisitos de ventilación

Las principales condiciones para una correcta disposición del sistema de ventilación se detallan a continuación.

1. El aire de salida del canal se elimina en el techo, 1/2 metro por encima de su nivel.
2. Si el sistema es mecánico, el aire ingresa a las instalaciones por medio de una rejilla de admisión, ubicada a 2/3 m del nivel del suelo.
3. El movimiento del aire debe organizarse de modo que el aire del pasillo, el cuarto de los niños, los dormitorios y otras salas de estar se dirija a las áreas más contaminadas: inodoro, baño, cocina. Debido a esto, el aire menos limpio no podrá ingresar a las secciones residenciales.
4. Se deben colocar conductos de ventilación de escape separados en la cocina para estufas de gas y calentadores de agua a gas (si están disponibles). En esta sala, solo será efectivo el sistema mecánico.
5. La ventilación debe instalarse en todas las áreas de la casa, sin excepción.

Si quieres poner ventanas de plástico.

Ahora hay una gran demanda de ventanas de plástico selladas que bloquean completamente el flujo de aire exterior hacia la habitación.

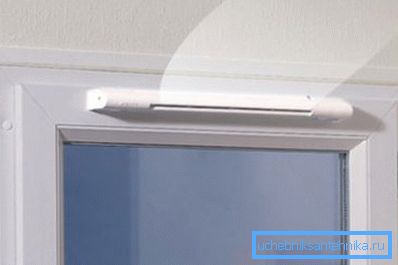

Presta atencion Al elegir un modelo de producto, asegúrese de que tenga una válvula de suministro. Proporcionará una oportunidad para organizar el flujo de aire fresco en la habitación.

1. Si no hay tal accesorio en las ventanas compradas, puede instalar la válvula usted mismo en una de las paredes.
2. Es una boquilla de forma redonda que atraviesa todo el espesor de la pared.
3. Desde la entrada y la salida, dicho tubo está cerrado por rejillas.
4. Si la válvula de suministro se hace detrás de un radiador de calefacción, el aire exterior se calentará inmediatamente en invierno. Dicho dispositivo puede equiparse con un filtro y un sensor de temperatura.

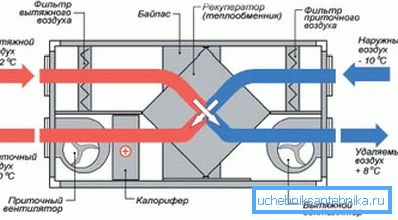

Recuperación de aire

1. En este momento, los sistemas de ventilación y escape con recuperadores de energía térmica son cada vez más comunes.
2. Tales dispositivos calientan el aire entrante del exterior en invierno.
3. Las instalaciones tienen una buena economía, aunque el precio del diseño en sí es más caro que los análogos mecánicos convencionales.
4. Sin embargo, durante la operación, permite ahorrar hasta un 40% del calor en el edificio. El principio de funcionamiento del intercambiador de calor se basa en el calentamiento parcial del aire de suministro frío con una corriente de escape caliente.
5. Si hay heladas severas, puede conectar el calentador, que está incorporado en el recuperador. Así el aire exterior se calentará más eficientemente.
6. En tales sistemas, el aire entra / es ventilado por medio de un ventilador. En la mayoría de los casos, el equipo adicional es bastante voluminoso. Basado en esto, es mejor colocarlo en el ático.

Conclusión

Sistema de ventilación por extracción equipado de manera competente en su propia casa y no solo le dará la oportunidad de respirar aire fresco constantemente y prolongar su vida útil (vea también Ventilación de techo: características y beneficios).

El video en este artículo te ayudará a entender este problema.
