Tanto en la construcción de un nuevo como en el mantenimiento del sistema de ventilación existente, es imperativo saber cómo funciona. Comprender todos sus matices y características ayudará al esquema de ventilación: en Khrushchev, un moderno complejo de apartamentos, una casa residencial privada u otro objeto.

Las instrucciones proporcionadas en este material describen las reglas básicas para la preparación y el uso de estos documentos.

Características del trabajo con documentación técnica.

Necesito leer diagramas

Incluso antes de la construcción de una vivienda privada, la planificación de las reparaciones en el apartamento, considerando las opciones para terminar en un hammam o un baño, debe encargarse del diseño y el trazado de varias redes de ingeniería, incluida la ventilación. Los errores y las deficiencias cometidos en esta etapa de la construcción serán muy difíciles de solucionar con sus propias manos después de su finalización.

Sin embargo, es posible resolver efectivamente los problemas y lograr un cómodo microclima en la casa cuando no participó en el desarrollo del proyecto y la construcción de la estructura. En este caso, solo será necesario reemplazar o actualizar aquellas partes de la red de ventilación que reducen significativamente la eficiencia general del sistema.

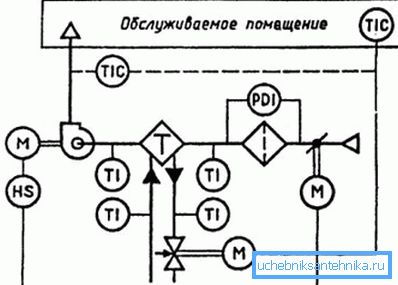

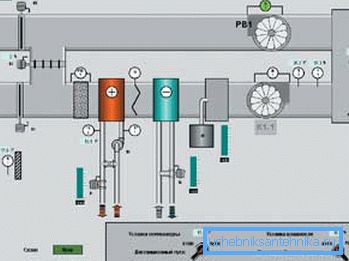

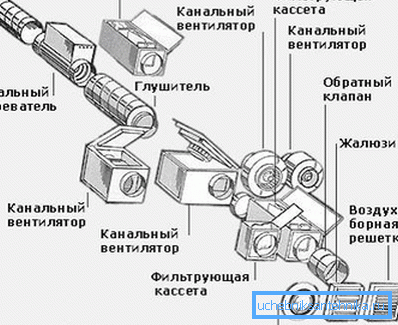

Aquí nuevamente, el esquema mnemónico de ventilación existente o recién compilado es útil, en el cual este o aquel equipo está indicado con símbolos especiales, así como sus características y características técnicas inherentes. Solo es necesario aprender a distinguir, por ejemplo, la designación de una válvula de retención en el esquema de ventilación, de las flechas similares, lo que indica la presencia de componentes y ensamblajes completamente diferentes.

Requisitos generales del proyecto

Al desarrollar documentación sobre el sistema de suministro de aire fresco, es importante tener en cuenta los siguientes parámetros:

• número de pisos en la casa;
• contaminación del aire exterior;
• nivel de ruido exterior;
• categoría de seguridad contra incendios.

Durante la preparación del esquema de ventilación, además de los parámetros de eficiencia, se debe prestar atención a varios factores adicionales:

• la posibilidad de propagar el fuego a través de los canales de ventilación durante un incendio;
• La posibilidad de enfriar los locales y la penetración en ellos de aire contaminado a través de conductos de aire de gran sección transversal.

Para evitar los problemas mencionados anteriormente, es recomendable prever el uso de materiales y equipos ignífugos, así como la instalación de válvulas de ventilación protectoras que eviten la aparición de empuje inverso en la ventilación.

Diseñando un nuevo sistema de ventilación.

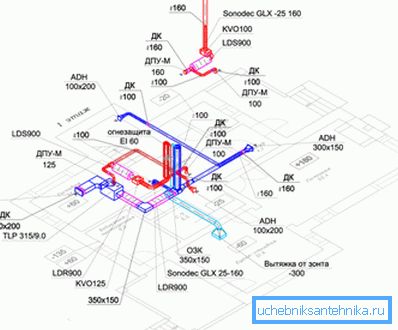

Es necesario un esquema detallado del sistema de ventilación (incluyendo axonométrico) para coordinar el proyecto de una casa privada en construcción en las instancias de supervisión y supervisión.

En este caso, un requisito obligatorio es la instalación de equipos capaces de bombear la cantidad de aire deseada:

• para habitaciones en las que está prevista la residencia permanente de personas - 3 cu. Metros por hora por 1 plaza. metro cuadrado
• Para baños combinados con inodoros - 50 cu. metros por hora;
• para locales de plomería separados - 25 cu. Metros por hora.

También es importante recordar que para poder proporcionar aire fresco a los habitantes de una casa o apartamento, es necesario que fluya. Por lo tanto, la documentación de suministro generalmente se adjunta a la documentación del proyecto.

Presta atencion El equipo y los conductos de aire utilizados deben cumplir no solo con las normas sanitarias, sino también con los requisitos de seguridad contra incendios. De lo contrario, el proyecto preparado por usted no será aprobado por la inspección de incendios.

Al crear un dibujo y realizar cálculos de ingeniería, también es necesario tener en cuenta los siguientes parámetros:

• tipo de ventilación utilizada;
• el método de distribución del flujo de aire en los locales;
• la presencia en el sistema de ventilación que limpia el aire entrante;
• La necesidad de instalación y diseño de recuperación de calor.

Además, no debemos olvidarnos del componente estético. Los ductos de aire, las rejillas de admisión y de escape deben encajar orgánicamente en el diseño del local y no interferir con la vida o el trabajo de las personas.

Actualizar un sistema existente

A menudo hay situaciones en las que es necesario reemplazar o actualizar la red de ventilación en un edificio ya construido y comisionado. Este es un proceso que consume bastante tiempo, sin embargo, es bastante asequible para la autoimplementación.

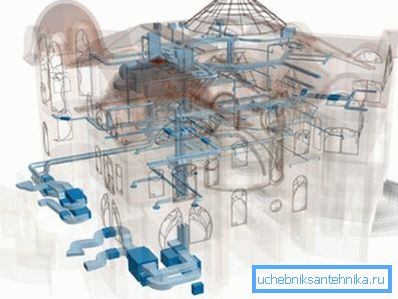

Sugerencia El costo de volver a trabajar con las utilidades ya hechas es siempre mayor que el desarrollo e instalación de otras nuevas. Por lo tanto, siempre diseñar y calcular cuidadosamente todos los parámetros. Se pagará muchas veces en el futuro.

El proceso de reelaboración de la ventilación existente consta de varias etapas sucesivas:

• calculando el volumen de aire circulante;
• selección de secciones de conductos de aire;
• Seleccione el tipo de ventiladores, filtros y otros equipos necesarios.

Después de eso, se elabora un diagrama de ventilación natural o un dibujo de un sistema de intercambio de aire mecánico, se determina un lugar para la instalación de canales y equipos de fijación y se realizan los trabajos de construcción.

Sistemas de ventilación de edificios de viviendas.

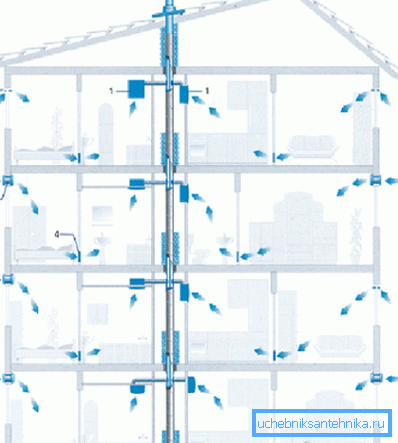

El principio de funcionamiento del sistema de ventilación en una casa urbana moderna se basa en el flujo natural de aire que entra por las ventanas y puertas abiertas, y que se elimina a través de conductos de ventilación comunes.

En casas antiguas (hasta 5 pisos de altura) es posible disponer un pozo de escape separado para cada apartamento. En los edificios más modernos, los conductos de aire de los apartamentos salen a un canal común, que termina en el piso técnico, asegurando el nivel deseado de tracción.

En los nuevos edificios de gran altura (más de 24 pisos), además del conducto de ventilación principal, se está construyendo el llamado canal de aceleración, que está conectado al principal. Gracias a esta solución, el volumen de aire bombeado aumenta, y la humedad y la temperatura en todas las habitaciones se estabilizan.

Conclusión

Un buen maestro de casa se diferencia de su no tan hábil colega en que siempre dibuja un patrón de creación futura antes de comenzar a trabajar. Esto también se aplica a los sistemas de ventilación. La disponibilidad de documentación clara y fácil de leer no solo facilita el trabajo de los trabajadores, sino que también permite corregir fácilmente los problemas que surgen.
