Elementos de fijación para ventilación - tipos y métodos.

Organizando el sistema de ventilación de las habitaciones en una casa o apartamento, podemos usar tres opciones para conductos de aire: rígido, semi-flexible y flexible. Están hechos de metal, plástico y polímeros. Para el montaje en la pared o el techo, se han desarrollado sujetadores especiales para ventilación, que será nuestro artículo de hoy.

Además, mostraremos un claro ejemplo de cómo debería suceder todo esto.

Cierre de ducto

Los canales de ventilación se pueden fijar de diferentes maneras en el plano horizontal y vertical. Muy raramente se instalan en una posición inclinada.

Para la fijación utilizar elementos de fijación especiales. Los métodos de su instalación dependen de la forma y las dimensiones del canal de aire.

Horizontal

Al instalar canales de ventilación en paredes o columnas de ladrillo (hormigón armado), se utilizan soportes de metal en forma de un cuadrado. Están incrustados en la superficie utilizando forros de esquina.

Los soportes en la parte sobresaliente tienen una abertura para la suspensión del canal de aire.

Las dimensiones de la tabla que emerge de la pared y la longitud de su incrustación en la superficie dependen de las dimensiones del conducto.

1. Los canales de ventilación están unidos a la columna de hormigón armado con esquinas, puntales, pañuelos de chapa metálica. Una placa de acero se une a la columna con clavijas, después de lo cual se debe atornillar una esquina y un puntal.
2. El conducto de aire se fija al panel de hormigón con la ayuda de soportes, a la columna de metal, mediante abrazaderas y vigas transversales.
3. Las tuberías de aire están unidas a vigas en I con soportes de acero o listones de hierro.

Vertical

Un canal de aire redondo en sección transversal de hasta 1 m está unido a una pared de ladrillo con la ayuda de un soporte que consiste en:

• consola metalica;
• forros especiales;
• Abrazaderas - de acero y de la esquina.

Los conductos de aire redondos están unidos a una columna de hormigón armado con un soporte que consta de consolas soldadas a una placa de metal y 2 medias abrazaderas. Estos últimos se atornillan una vez que se completa el ensamblaje del conducto de ventilación.

Consejo: cuando no es posible fijar la ventilación en una pared o pilar, se puede instalar desde el techo.

Instalación de ventilación

La siguiente instrucción te dirá cómo hacer todo correctamente:

Consejo: cuando sea necesario instalar ventilación debajo del techo suspendido, cuelgue los enlaces del conducto de aire antes de instalarlo, luego monte los distribuidores de aire para montar el techo suspendido.

Métodos de fijación de conductos de aire.

La instalación de ventilación se puede realizar de la siguiente manera:

1. Aplicar soporte en forma de L, cuyo precio es bastante asequible. Fije los elementos del conducto de aire con tornillos o tornillos.
2. Es posible sujetar un conducto de aire rectangular con tornillos o tornillos utilizando un soporte en forma de Z.
3. Montaje mediante pernos y perfiles:

• La ventilación debe descansar contra la travesía;
• Las piezas roscadas reducen el desplazamiento lateral.

A menudo se utiliza un perfil de goma, que además proporciona aislamiento acústico del canal de aire.

1. Para la fijación de tuberías de sección circular puede utilizar cinta perforada. Esto debe hacerse con la ayuda de un bucle o de una fijación al tornillo en las áreas de acoplamiento. La desventaja de este método es que no hay rigidez necesaria.

Consejo: para tuberías con un diámetro inferior a 200 mm, puede reducir el nivel de ruido del canal de aire, si también utiliza una pinza al mismo tiempo que la cinta perforada.

1. Uso para el montaje de pernos y abrazaderas.
2. A veces puede usar un anclaje de expansión de latón, que debe insertarse en un orificio prefabricado y apretar el perno.

Consejo: si no es posible fijar los ductos al techo, use para instalar una viga metálica con una abrazadera, con un pasador adjunto.

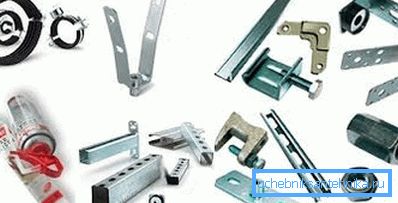

Aplique los siguientes sujetadores para ventilación, materiales y accesorios:

• soportes de varias formas;
• perfiles;
• atravesar

• espárragos
• cinta perforada
• abrazaderas de manguera;
• abrazaderas
• equipo de elevación
• esquinas de acero;
• chapa de hierro
• Listones de metal.

Conclusión

La instalación confiable del sistema de ventilación solo puede garantizar los sujetadores correctos. Para hacer esto, use una variedad de dispositivos, partes y materiales. Este artículo describe en detalle cómo deben usarse todos si es necesario.

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
