Diseño de ventilación por extracción: normas básicas y
La ventilación efectiva es necesaria para cada edificio, ya sea un complejo industrial, una casa rural o un apartamento en un edificio de gran altura. La elaboración preliminar del proyecto le permitirá evitar posibles errores de ingeniería en el proceso de instalación, para llevarlos a cabo de manera más económica y eficiente. En este artículo consideramos los principios fundamentales del diseño de sistemas de ventilación.

Disposiciones generales
¿Por qué se ventila el edificio? Tratemos este tema con más detalle, para experimentar completamente la importancia de un sistema de ventilación completo:
Propósito

- Reemplazo de masas de aire. Si esto no se hace, entonces en una habitación cerrada se acumulan:
- dióxido de carbono, que es el producto de la respiración humana;

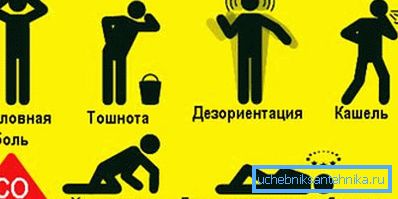

- El monóxido de carbono proviene de los dispositivos de calefacción y la estufa y representa la mayor amenaza para la salud de los residentes; (Ver también el artículo Gofra para ventilación: características.)

- los olores desagradables que más a menudo provienen del inodoro y acompañan el proceso de cocción;
- Polvo, patógenos y posibles excreciones de elementos del interior.
El aire con tal composición es desagradable e incluso peligroso para el consumo humano, lo que puede llevar a la aparición de muchas enfermedades.
- Eliminación de humedad. El secado oportuno y efectivo de las paredes, el piso, el techo y los muebles ayuda a prevenir la aparición de hongos, moho y el desarrollo de procesos de descomposición.

Consejo: además de la disposición del sistema de ventilación en lugares de formación de moho, se recomienda aplicar antisépticos especiales. Esto aumentará en gran medida la eficacia del problema.
Especies
Hay dos opciones principales para la implementación de la ventilación en una casa o apartamento privado:
Nombre | Descripción |

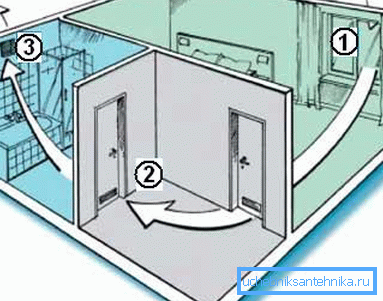

Naturales | Se lleva a cabo debido a las diferencias de temperatura y presión dentro y fuera del edificio. En este caso, es muy importante diseñar el tamaño y la ubicación óptimos de los conductos de ventilación. |

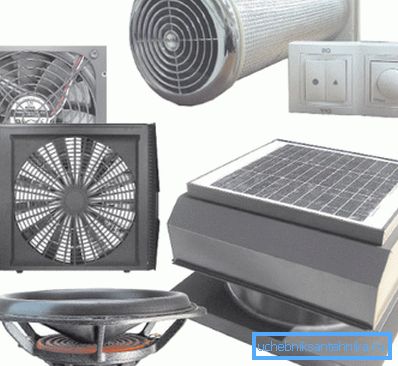

Forzado | Esto es natural, que se mejora con el uso de ventiladores, filtros y dispositivos de calefacción. Es muy importante el suministro de circuitos eléctricos y la ventilación por extracción. |

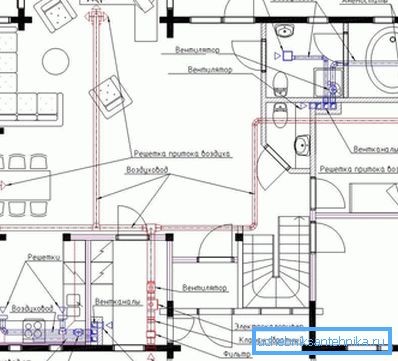

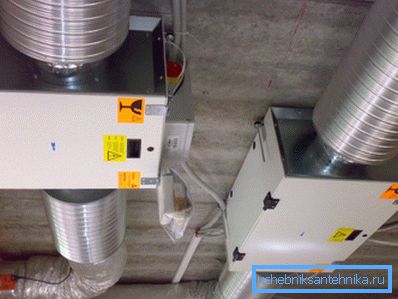

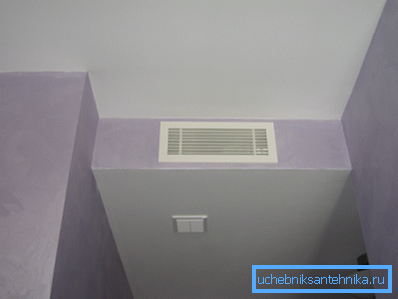

Para los apartamentos pequeños, generalmente es suficiente un sistema natural, cuyas campanas se encuentran en el baño y, por supuesto, en la cocina. Pero para una casa privada espaciosa con más de un piso, se necesita una organización más compleja de ventilación con diseño preliminar. (Ver también el artículo Ventilación de techo: características.)

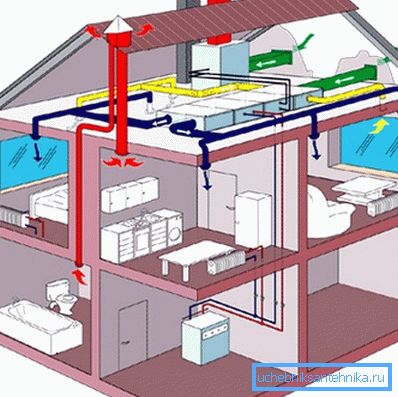

Proyecto de redacción

Usted puede hacer el diseño usted mismo o dejar que los especialistas lo hagan. En cualquier caso, vale la pena familiarizarse con los principios básicos de dicha tarea.
Consejo: se recomienda llevar a cabo el diseño del sistema de ventilación antes de que comience la construcción de la casa. Esto le permitirá lograr una mayor eficiencia y adaptar los conductos de ventilación al diseño de las habitaciones, lo que se verá más agradable estéticamente que enmascararlos en un edificio ya construido.
Tarea técnica
El diseño de la ventilación por extracción comienza con la preparación de las especificaciones técnicas, que deben tener en cuenta:
- número de todas las habitaciones;
- el área de cada habitación;
- La arquitectura de todo el edificio.
- las funciones que realiza cada habitación;
- la cantidad y ubicación de todos los objetos adicionales que tienen un impacto significativo en el movimiento de masas de aire: baños, acondicionadores de aire, estufas, chimeneas y otras estructuras de ingeniería similares.

Haciendo cálculos
Ahora veamos cómo calcular la ventilación de escape. Para hacer esto, necesitamos encontrar la potencia aceptable del sistema, medida por la cantidad de metros cúbicos de aire por hora que pasa a través de él, para cada habitación individualmente y para el edificio en general.
Este indicador depende de los siguientes dos parámetros:
- Tipo de cambio de aire de una habitación individual. Este valor no tiene dimensión y determina la intensidad de la sustitución de masas de aire en función del propósito funcional de la sala. Por ejemplo, para áreas residenciales es igual a 1, pero no menos de 30 m.3/ h por persona, y para inodoros y cocinas más contaminados: 1,5, pero no menos de 60 m3/ h Así, el cálculo de la ventilación por extracción se realiza mediante la fórmula:
L = n? V, donde
L es el índice de potencia requerido, n es la tasa normalizada de intercambio de aire, V es el volumen de la habitación.
Por ejemplo, tome el área de la sala de estar de 6 por 4 m y una altura del techo de 2,5 m: 1? 60 = 60 m3/ h

- El número máximo de personas al mismo tiempo. El diseño de la ventilación también depende de cuántas personas puedan reunirse en la sala, y las instrucciones para encontrar una relación de este tipo son las siguientes:
L = N? LN, donde
L es el índice de potencia requerido, N es el mayor número de personas que pueden ubicarse simultáneamente en la sala, LN - Consumo de aire normalizado por una persona dependiendo de la funcionalidad de la habitación. Según el SNiP, el último parámetro puede tomar los siguientes valores:
Tipo de habitacion | Consumo de aire estándar en el área ventilada. | Consumo regulatorio de aire en el área sin ventilación. |
Producción | 30 | 60 |
Municipal | 40 | 60 |
Residencial | 30 | 60 |
Es decir, si toma una sala de estar ventilada en una casa donde viven 3 personas, obtenemos: 3? 30 = 90 m3/ h Dado que este valor supera, que derivamos en el ejemplo anterior, utilizando la tasa de intercambio de aire, lo tomamos como base para cálculos adicionales.
Después de todos los cálculos necesarios, por lo general resulta que:
- Para los apartamentos de edificios de varios pisos, es necesaria la ventilación con una capacidad de 100 a 500 m.3/ h

- Para casas particulares - de 1000 a 2500 m.3/ h

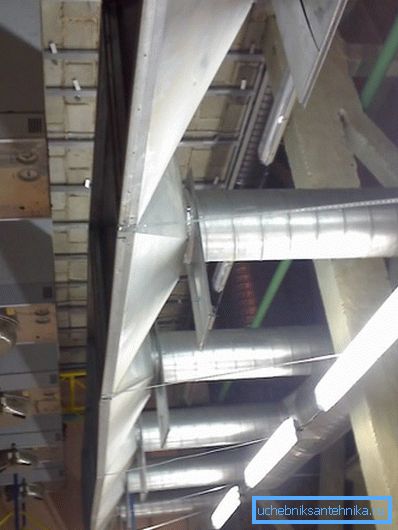

- Para naves industriales - de 1000 a 15000 m.3/ h El cálculo de ventilación por extracción de locales industriales es el más complejo y amplio.

Características del diseño de ventilación para habitaciones con una superficie superior a 1000 m.2
Cuanto más complejo es el proyecto y mayor es el número de nodos que incluye, mayor es su precio. Esto debe ser considerado al ordenar de expertos.
También debe cuidar la presencia de elementos tales como:

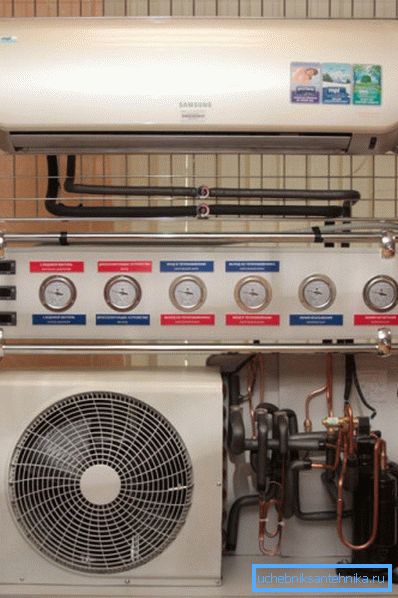

- Cámara de ventilación. Esta es una sala separada especialmente provista, que alberga todo el equipo necesario para la implementación de una ventilación forzada efectiva. La temperatura debería estar aproximadamente al mismo nivel durante todo el año.

- Aislamiento de alta calidad. Si durante el día los sonidos provenientes del sistema de ventilación pueden parecerle aceptables, entonces por la noche, cuando reina el silencio, pueden causar enormes inconvenientes.

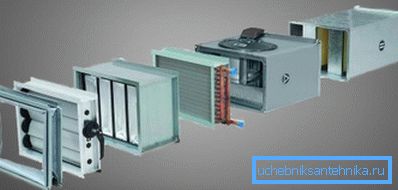

- Cuando use un calentador de agua como elemento de calefacción, también necesitará hacer un suministro de agua y cuidar la impermeabilización de las instalaciones.

Conclusión
Consideramos cómo calcular la ventilación por extracción, así como las características de su diseño. Su capacidad se mide en el número de metros cúbicos de aire permisibles por hora, que se ve afectado por el propósito funcional de la habitación y el número máximo de personas en la habitación al mismo tiempo.
Algunos cálculos se pueden hacer de forma independiente, pero para edificios con grandes áreas es mejor contar con la ayuda de profesionales, ya que los errores cometidos por la inexperiencia pueden costar mucho más que el pago por su trabajo.

El video en este artículo le presentará una cantidad adicional de materiales que están directamente relacionados con el tema establecido. El diseño preliminar lo ayudará a crear una ventilación más eficiente.
