Diseño de ventilación en la casa: requisitos reglamentarios

El tema de este artículo es el diseño de la ventilación en una casa privada. No hay estudios teóricos abstractos ni recomendaciones: el material propuesto es un resumen de la experiencia práctica del autor en el diseño de un sistema de ventilación en su propia casa.

Prólogo

Hace unos años, el autor de estas líneas entró en una nueva casa. El edificio atrajo una hermosa vista desde las ventanas y una excelente reparación; Las primeras impresiones, por supuesto, fueron entusiastas.

Sin embargo, el primer invierno (debe notarse, bastante suave: para el invierno en Crimea, incluso -5 se considera una helada rara) reveló una serie de problemas.

• Vidrios de ventanas de metal y plástico estaban constantemente empañados. El condensado iba a caer y charcos en el alféizar de la ventana.
• Después de algún tiempo, el aire en la casa se volvió pesado y mohoso. Había olores desagradables.

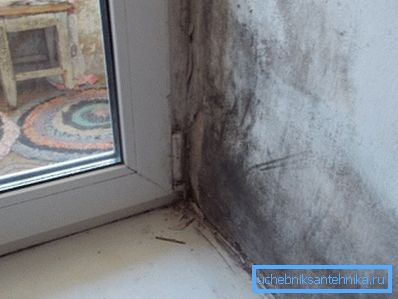

• Las esquinas empezaron a humedecerse; Las paredes estaban mojadas al tacto. Literalmente un mes después, apareció un hongo.

  Nota: el moho no solo es feo. El hongo acelera la destrucción de las estructuras de capital; Además, los productos de su actividad vital se consideran extremadamente perjudiciales para la salud de los habitantes de las viviendas contaminadas.

• Con una temperatura aparentemente bastante cómoda de + 18C en casa, fue subjetivamente muy frío.

El último jugó un papel decisivo. Después de varias décadas en el Lejano Oriente, la idea de congelarse en Crimea parecía tan poco natural que se decidió dedicar todo el tiempo y esfuerzo para resolver el problema. Fue (la causa) fácil de encontrar: la casa estaba completamente ausente del sistema de ventilación.

En ese momento, el proyecto de ventilación de la casa le parecía al autor algo extremadamente prohibitivo y que requería un conocimiento altamente especializado: había una catastrófica falta de experiencia y conocimiento. Otras acciones fueron cometidas por el método nacional de ensayo y error. Este artículo es un intento de compartir buenas ideas.

Requisitos reglamentarios

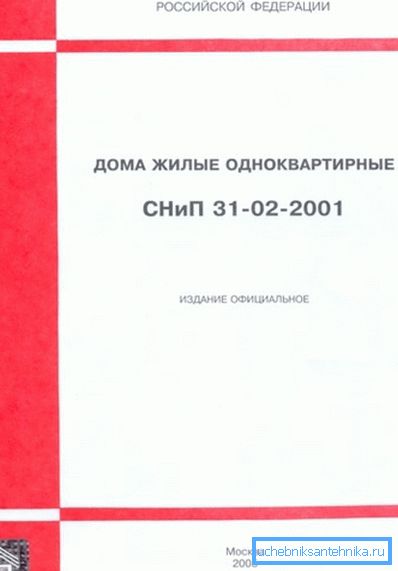

El diseño y cálculo de la ventilación en una casa privada era bastante lógico para comenzar con la investigación de la documentación reglamentaria. La búsqueda fue de corta duración: la instrucción se encontró en el hogar SNiP 31-02-2001 Casas residenciales unifamiliares.

Para empezar, resultó que la temperatura mantenida en la casa no cumplía con los estándares actuales.

Cambiar los acondicionadores de aire que calentaban la casa aumentaba el consumo de energía, pero, como era de esperar, no cambió la triste imagen de ninguna manera: aún estaba húmedo y muy, muy frío en todas las habitaciones. Sí, a pesar de la temperatura adecuada.

Una sección directamente relacionada con la ventilación proporcionó nuevos alimentos para la reflexión.

Fue fácil calcular el volumen del piso con calefacción en el invierno: era de 240 metros cúbicos. Sin embargo, debido a la distribución específica, la falta de equipos de gas y la presencia de solo dos habitantes permanentes, el cálculo de la ventilación de la casa se ajustó por razones de ahorro de calor: en lugar de un intercambio de aire por hora en un volumen de 240 m3, se decidió detener a la mitad de la capacidad de ventilación.

Hervir el trabajo.

Implementación

Selección de esquemas

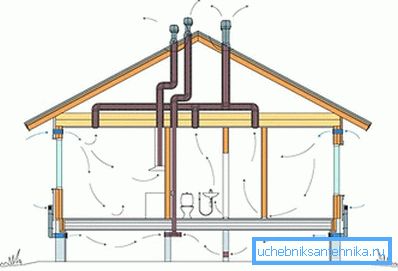

En el ya mencionado SNiP 31-02-2001 hay tres conceptos de ventilación:

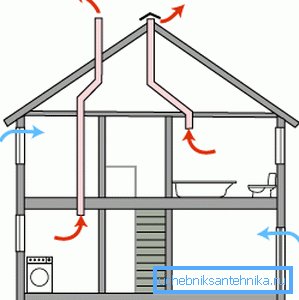

• Naturales - cuando el aire de escape es forzado en el conducto de ventilación debido a la circulación natural. Calentado, se apresura y está en la toma de aire; La entrada es proporcionada por rejillas de ventilación en la parte inferior de las paredes o por succión a través de puertas y ventanas no consolidadas.

• Forzado - con bombeo del escape y forzando ventiladores de aire fresco.
• Combinados - cuando solo el aire es expulsado. El suministro se organiza de nuevo por puertas y ventanas con fugas.

Se decidió detenerse en la tercera variante.

Había varias razones.

1. Para organizar el escape de la cocina, el baño y las habitaciones, fue posible utilizar el canal inmovilizado por los constructores entre el perno en el que se apoyaban las losas del piso y la pared. Pero el canal de admisión tendría que tenderse, echando a perder las paredes.
2. La ventilación natural funcionaría con un rendimiento impredecible: los vientos fuertes son característicos de la costa de Crimea en invierno. El escape forzado está limitado por el ventilador de escape; Los vientos afectan ligeramente su rendimiento.

1. El conducto de ventilación forzada puede tener un diámetro más pequeño que el conducto para la circulación de aire natural.
2. Finalmente, atrajo el bajo precio de los componentes requeridos para el proyecto. En general, se requirió una tubería con deflector, varias rejillas de ventilación, una escotilla de plástico, un ventilador con un cable y un interruptor para ello.

Asamblea

Fue fácil ensamblar algunos equipos con tus propias manos.

1. El canal entre la barra transversal y la pared se abrió desde el lado de la calle con un puñetazo. Un tubo con un deflector enclavado en el agujero; El surco fue zapen y puttied.
2. Desde el interior de la pared se instaló una escotilla de plástico en el conducto para instalar, reparar y reemplazar el ventilador. A través de él, el propio ventilador fue instalado en la tubería; El interruptor se lleva a una altura conveniente.

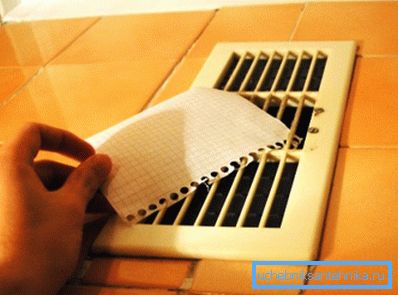

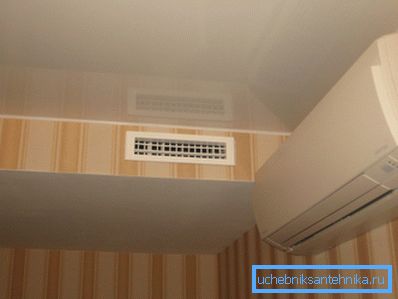

3. Se instalaron rejillas de ventilación a lo largo del canal en cada habitación.

Subtotales

Durante el primer día del trabajo de ventilación forzada, el aire en la casa dejó de ser mohoso; Los olores desagradables desaparecieron. La sensación de frío constante a 20 grados de calor fue olvidada, como un mal sueño.

Nota: al aumentar la humedad, la capacidad térmica y la conductividad térmica del aire aumentan rápidamente. Es por eso que, cerca de grandes cuerpos de agua, la temperatura ligeramente por encima de cero se tolera peor que -10 en regiones con baja humedad.

El hongo fue destruido por Belice; También ayudó a deshacerse de los rastros de la vida del molde: manchas negras desordenadas.

El único problema era el suelo fresco: la filtración de aire frío a través de la puerta frontal sin presión se hacía sentir.

Entrada desde el sótano.

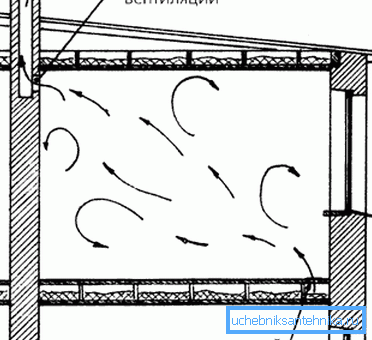

Finalmente, deshacerse de la última desgracia ayudó al suministro de aire desde el sótano. Debido a la profundización debajo del nivel del suelo, la temperatura alrededor de + 14 ° C se mantuvo durante todo el año sin ningún tipo de calefacción, a pesar de la ventana de ventilación que estaba constantemente abierta a la calle.

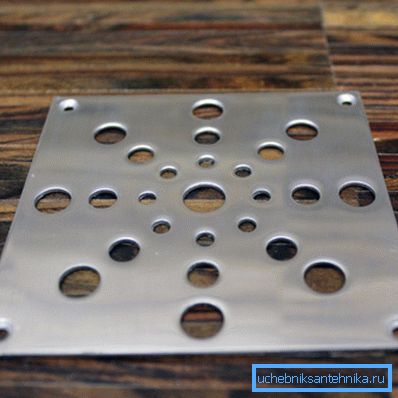

Se perforaron agujeros para la aspiración de aire caliente en las losas; Encima de ellas tapadas con rejillas de ventilación.

El resultado fue más allá de los elogios:

• Con una superficie de 75 m2, la salida de calor promedio necesaria para mantener un cómodo 20C es de solo 2 kW, dependiendo de la temperatura exterior.
• Con la calefacción completamente apagada, la temperatura no cae por debajo de + 12 ° C, incluso con una temperatura negativa fuera de la ventana.

Conclusión

El autor espera sinceramente que su experiencia sea útil para el lector. Puede encontrar información adicional sobre cómo diseñar la ventilación en su hogar al ver el video en este artículo.

¡Éxitos!
