Diseño de ventilación: cómo elegir el equipo y calcular los

Un microclima cómodo en una casa o apartamento depende en gran medida del buen funcionamiento del sistema de entrada y la eliminación del aire contaminado. Y la eficiencia de su trabajo está directamente relacionada con la calidad del diseño de la ventilación y el aire acondicionado de las instalaciones.

La cobertura detallada de este problema está dedicada al material a continuación.

Variedades de sistemas de ventilación.

Dado el alto costo del diseño de la ventilación y el aire acondicionado, muchos artesanos rechazan los servicios de oficinas de arquitectura y empresas de ingeniería especializadas, preparando la documentación necesaria con sus propias manos.

Este proceso es bastante laborioso y requiere la presencia de ciertos conocimientos teóricos.

Además, asegúrese de tener en cuenta los siguientes factores:

• espacio de piso
• su finalidad funcional;
• Ubicación geográfica y características climáticas;
• Modo de funcionamiento de la instalación.

Además, en los sistemas de suministro de aire de una casa de campo privada, es necesario prever la instalación de plantas de filtración, así como los ejes de ventilación, que pueden ser parte de la estructura del edificio.

Si estamos hablando del diseño de ventilación para:

• naves industriales (taller, taller);
• Puntos de restauración pública (restaurante, cantina);
• Locales comerciales (almacenes, complejos comerciales) -

- Aquí, además de la eficiencia, debe tener en cuenta muchos requisitos adicionales: contra incendios, sanitarios, tecnológicos, etc. En este caso, se recomienda encarecidamente contratar a un especialista.

Según SNiP 2.04.05-91, existen varias variedades de sistemas para proporcionar a las habitaciones aire limpio:

• con una fuerza aérea natural;
• con la organización forzada del movimiento del flujo de aire;
• esquemas combinados.

Presta atencion En el diseño, además de los parámetros técnicos, es necesario tener en cuenta el componente económico, es decir, cuál será el costo de operar el sistema de ventilación. Si la ventilación natural no incurre en costos, los ventiladores, calentadores y recuperadores, que forman parte del sistema mecánico, consumen electricidad, lo que aumenta las facturas de los servicios públicos.

Diseño de ventilación natural

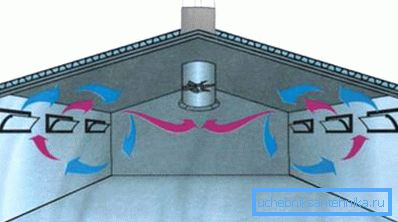

Este método de proporcionar habitaciones con aire limpio se ha utilizado desde tiempos inmemoriales y sigue siendo popular hoy en día. En este caso, el movimiento del aire se organiza debido a la diferencia de temperatura y presión fuera de la casa (apartamento) y dentro de las instalaciones.

El aire contaminado por los productos de desechos humanos se extrae a través de los canales de salida y se aspira al pasar por las ventanas, salidas de aire, grietas y poros en las paredes.

La efectividad de dicha ventilación está influenciada por:

• dirección del viento;
• temperatura ambiente;
• Presión atmosférica.

Sin embargo, si antes la chimenea jugaba el papel de un escape y una cantidad suficiente de aire pasaba a través de los huecos entre los troncos, entonces las tecnologías de construcción modernas proporcionan una hermeticidad casi total del interior. Por lo tanto, es necesario diseñar e instalar conductos adicionales de suministro de aire y de escape. Sólo entonces la ventilación natural funcionará de manera eficiente.

Ventajas y desventajas

Antes de echar un vistazo más de cerca al diseño de la ventilación con un tiro natural, volvamos a analizar sus ventajas y desventajas.

Características del diseño de canales de suministro.

El diseño y cálculo de la ventilación debe comenzar con el sistema de admisión. Para que el aire se reemplace de la manera más eficiente, es necesario asegurar el movimiento de aire entrante a una velocidad de 0.2 metros por segundo. Para esto se utilizan válvulas de entrada especiales.

Presta atencion Muchos maestros novatos descuidan la instalación de este equipo, confiando en el hecho de que su función se realizará con éxito mediante ventanas y salidas de aire. Este enfoque es fundamentalmente incorrecto. En primer lugar, la pérdida de calor aumenta mucho, en segundo lugar, se altera el aislamiento acústico, y en tercer lugar, una gran cantidad de polvo de la calle entra en la habitación.

Al diseñar conductos de suministro de aire, debe tener en cuenta que existen dos tipos de válvulas:

1. Windowed. Se construyen directamente en el marco de la ventana (se debe hacer un agujero en él). Permiten que ingrese una cantidad suficiente de aire exterior, lo que reduce la velocidad del flujo entrante. Si la temperatura es demasiado baja fuera de la ventana, se pueden cerrar con aletas.
2. Pared. Montado en la pared entre el alféizar de la ventana y el radiador. El diseño prevé la presencia de un filtro y un silenciador. Además, se calentará el flujo de aire entrante. El conducto de aire puede equiparse con un amortiguador automático que regula la intensidad de la admisión de aire, dependiendo de las condiciones externas (temperatura y humedad).

Matices de disposición de conductos de escape.

Las instrucciones para el diseño de la ventilación natural, además de los canales entrantes, requieren la presencia de conductos de escape.

Al desarrollar un proyecto por su cuenta, estas características deben tenerse en cuenta:

• los orificios de salida deben colocarse en el cuarto sanitario y en la cocina, ya que es donde el aire está más contaminado y humedecido;
• el extremo de la chimenea en la cabaña debe elevarse por encima del techo hasta una altura de más de 0.7 metros, de lo contrario, la presión diferencial no será suficiente para la aparición de tracción;
• el corte superior del canal de escape debe protegerse con un paraguas que evite la entrada de precipitaciones y objetos extraños;

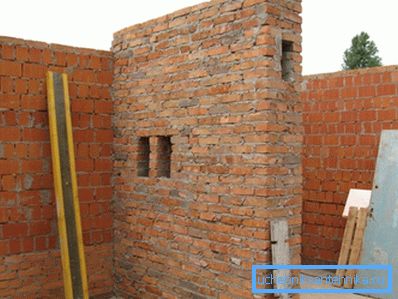

• Es mejor hacer el conducto de ventilación de tuberías de acero inoxidable, en lugar de ladrillos, ya que su superficie interior lisa contribuye a la apariencia de buenos plásticos y no crea resistencia al flujo de aire.

Diseñando una ventilación combinada.

A pesar de que el sistema natural de entrada y eliminación de aire es más rentable, es aconsejable optar por el proyecto de ventilación combinada.

En este caso, el circuito estándar se amplifica en los lugares correctos con equipos eléctricos, lo que aumenta la velocidad del flujo de aire.

La entrada en este caso también se organiza por medio de válvulas de ventana o subventana, y el conducto de escape está equipado con un ventilador.

Aquí hay algunas maneras en que puede organizar un esquema efectivo de ventilación combinada:

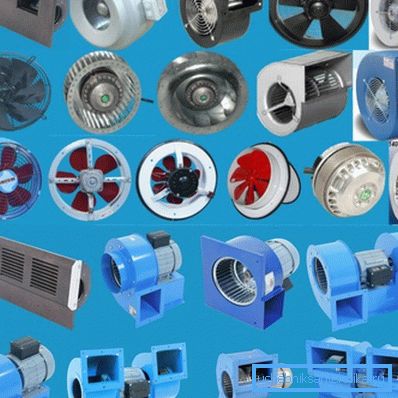

1. En un pequeño apartamento o casa de campo, es suficiente instalar ventiladores en cada una de las salidas de ventilación. Además, el extractor eléctrico necesario se encuentra por encima de la estufa. Los ventiladores pueden conectarse a la misma línea eléctrica con la luz y encenderse simultáneamente con ella. También puede instalar sensores de movimiento. El gran inconveniente de esta solución es la falta de intercambio de aire natural, es decir, la campana funcionará solo cuando el equipo esté encendido.
2. El ventilador se instala en el conducto de aire común, donde se suministran los conductos de aire que salen de la cocina y el bloque sanitario. La mayoría de las veces, en este caso, todo el sistema se monta en el ático y las rejillas de ventilación en el techo. Es importante calcular cuidadosamente la sección transversal de los conductos y la potencia de los ventiladores instalados. Todos los parámetros necesarios se especifican en la documentación adjunta al equipo.

En algunos casos es posible instalar ventiladores en los canales de entrada. Se diferencian del escape en que pueden calentar el aire frío que entra por la calle. Gracias a este equipo, se genera una mayor presión en las habitaciones, lo que “exprime” el aire contaminado hacia los conductos de aire salientes.

Diseño de ventilación mecánica

Si el área de su casa supera los 300 metros cuadrados. metros, es aconsejable pensar en el diseño e instalación de un sistema de ventilación automatizado integrado. Es más efectivo, sin embargo, solo los especialistas deben participar en su desarrollo e instalación.

Es necesario tener en cuenta muchas características:

• el número y tamaño de los conductos de aire, el esquema de su distribución en la casa, la ubicación de las aberturas de entrada y salida;
• poder de los ventiladores usados;
• La necesidad de instalar filtros, recuperadores, estabilizadores de humedad, etc.

La mayoría de las veces, el diseño de un sistema de este tipo se lleva a cabo junto con la preparación de los planos del propio edificio residencial.

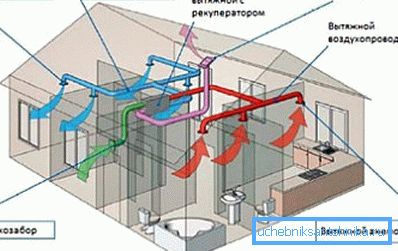

La principal ventaja del sistema automático de suministro y ventilación es la operación completamente automática. La electrónica especial regula de forma independiente la velocidad, el volumen y la temperatura del flujo de aire, en función de los datos obtenidos de sensores externos.

Otra ventaja es la presencia de un recuperador. Este dispositivo calienta el flujo de aire entrante a expensas del aire saliente (sin permitir que se mezclen), lo que puede reducir significativamente el costo de la calefacción del espacio en la estación fría. También es posible instalar una sola unidad de acondicionamiento, lo que crea un microclima cómodo en todas las habitaciones sin utilizar sistemas de división separados.

Ventilación de la base

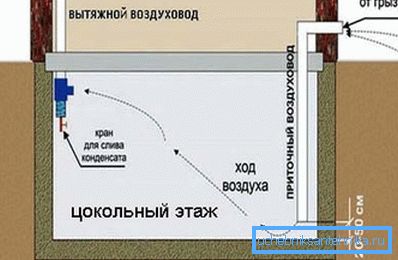

Si está diseñando un sistema de ventilación de cabaña, no olvide el sótano y el sótano.

Como norma, en este nivel hay muchas premisas auxiliares:

• talleres,
• saunas
• instalaciones de lavandería
• almacenes
• piscinas y así sucesivamente.

Todos requieren una ventilación efectiva; de lo contrario, un mayor nivel de humedad conducirá a la formación de moho y hongos en las paredes, lo que afectará negativamente al microclima no solo del sótano, sino también de todo el edificio residencial en su conjunto.

Conclusión

Después de leer la información anterior, tuvo una idea de los matices del diseño e instalación de varios tipos de sistemas de ventilación.

El video de este artículo también está dedicado a cómo aprender a diseñar la ventilación de su propio apartamento o casa de campo.
